xmartO Hybrid Wireless Security Camera System WPK13822-1TB User Manual

1. บทนำ

This manual provides detailed instructions for the installation, configuration, and operation of your xmartO Hybrid Wireless Security Camera System, model WPK13822-1TB. This system includes an 8-channel 1080p Network Video Recorder (NVR), two 960p wireless Pan-Tilt (PT) cameras with built-in audio, and two 960p fixed-angle WiFi bullet cameras. Please read this manual thoroughly before use to ensure proper setup and optimal performance.

2. เนื้อหาบรรจุภัณฑ์

Verify that all items listed below are present in your package. If any components are missing or damaged, please contact xmartO customer support.

• 1x 8-Channel 1080p NVR with 1TB Hard Drive
• 2x 960p Wireless Pan-Tilt (PT) Cameras
• 2x 960p Fixed-Angle WiFi Bullet Cameras
• อะแดปเตอร์แปลงไฟสำหรับ NVR และกล้องวงจรปิด
• USB Mouse
• สายเคเบิลอีเทอร์เน็ต
• ชุดสกรูยึด
• คู่มือการใช้งาน

ภาพที่ 2.1: เกินview of the xmartO Hybrid Wireless Security Camera System package contents, including the NVR, four cameras, power adapters, mouse, and cables.

3. การตั้งค่าระบบ

3.1 การเชื่อมต่อเริ่มต้น

1. เชื่อมต่อ NVR: Connect the NVR to a power outlet using the provided power adapter. Connect the NVR to a monitor via HDMI or VGA cable. Connect the USB mouse to the NVR.
2. เชื่อมต่อกล้อง: Plug each camera into a power outlet using its respective power adapter. The cameras will automatically attempt to pair with the NVR.
3. Network Connection (Optional but Recommended): สำหรับรีโมท viewing and firmware updates, connect the NVR to your home router using the supplied Ethernet cable.

ภาพที่ 3.1: The xmartO NVR and four cameras, illustrating the main components of the security system.

3.2 Camera Placement and Wi-Fi Range

Optimal camera placement is crucial for effective surveillance and stable wireless connection. Consider the following:

• แนวสายตา: For best signal strength, position cameras with a clear line of sight to the NVR or to other cameras acting as Wi-Fi relays.
• Wi-Fi Relays (Dream Liner Tech): The system supports cameras acting as Wi-Fi repeaters. If a camera is too far from the NVR, placing another camera between them can extend the signal range.

ภาพที่ 3.2: Diagram illustrating the xmartO Dream Liner Wi-Fi Relay Technology, where cameras can extend the wireless range by acting as signal repeaters.

ภาพที่ 3.3: Illustration of the xmartO NVR's built-in router, which creates a dedicated wireless network for the cameras, reducing reliance on home Wi-Fi.

4. การใช้งานระบบ

4.1 NVR Interface Overview

Upon booting, the NVR will display the live view from connected cameras. Use the USB mouse to navigate the on-screen menu. Right-click to access the main menu for settings, playback, and system configuration.

4.2 Pan-Tilt (PT) Camera Control

The two PT cameras offer flexible viewing angles. From the NVR interface or mobile app, you can remotely control the pan (horizontal) and tilt (vertical) movements of these cameras.

• ช่วงแพน: Approximately 180 degrees.
• เอียง Range: Approximately 55 degrees.

ภาพที่ 4.1: Diagram illustrating the 180-degree pan and 55-degree tilt capabilities of the xmartO PT cameras.

4.3 การบันทึกและการเล่น

The NVR is equipped with a 1TB hard drive, capable of storing approximately 30 days of continuous 24/7 recording. Motion-activated recording is also available to conserve storage space.

• การบันทึกต่อเนื่อง: บันทึก footagอีอย่างต่อเนื่อง
• การบันทึกการตรวจจับความเคลื่อนไหว: Records only when motion is detected, saving disk space and making event review ง่ายขึ้น.
• การเล่นซ้ำ: การเข้าถึงที่บันทึกไว้ footage through the NVR's menu or the mobile application.

ภาพที่ 4.2: Visual representation of the 1TB HDD inside the NVR and a mobile phone screen showing playback options for recorded video.

4.4 คุณสมบัติด้านเสียง

The PT cameras include built-in microphones for audio recording. The fixed-angle bullet cameras are audio compatible, meaning they can support external microphones (not included) if desired.

ภาพที่ 4.3: Close-up of an xmartO PT camera lens, highlighting the built-in microphone for HD video with audio capabilities.

4.5 Mobile Application (WallPixel)

Download the "WallPixel" app from your smartphone's app store (available on iOS and Android) to access live view, playback, and control your cameras remotely.

ภาพที่ 4.4: A smartphone displaying the WallPixel app interface, showing live camera feed and control options, with app store icons for download.

5. การบำรุงรักษา

• การทำความสะอาด: Regularly clean camera lenses with a soft, dry cloth to ensure clear image quality. Do not use harsh chemicals.
• อัพเดตเฟิร์มแวร์: Periodically check the xmartO official website or your NVR's system settings for available firmware updates to ensure optimal performance and security.
• การจัดการฮาร์ดไดรฟ์: The 1TB HDD will automatically overwrite the oldest footage when full. Back up important recordings as needed.

6 การแก้ไขปัญหา

7. ข้อมูลจำเพาะ

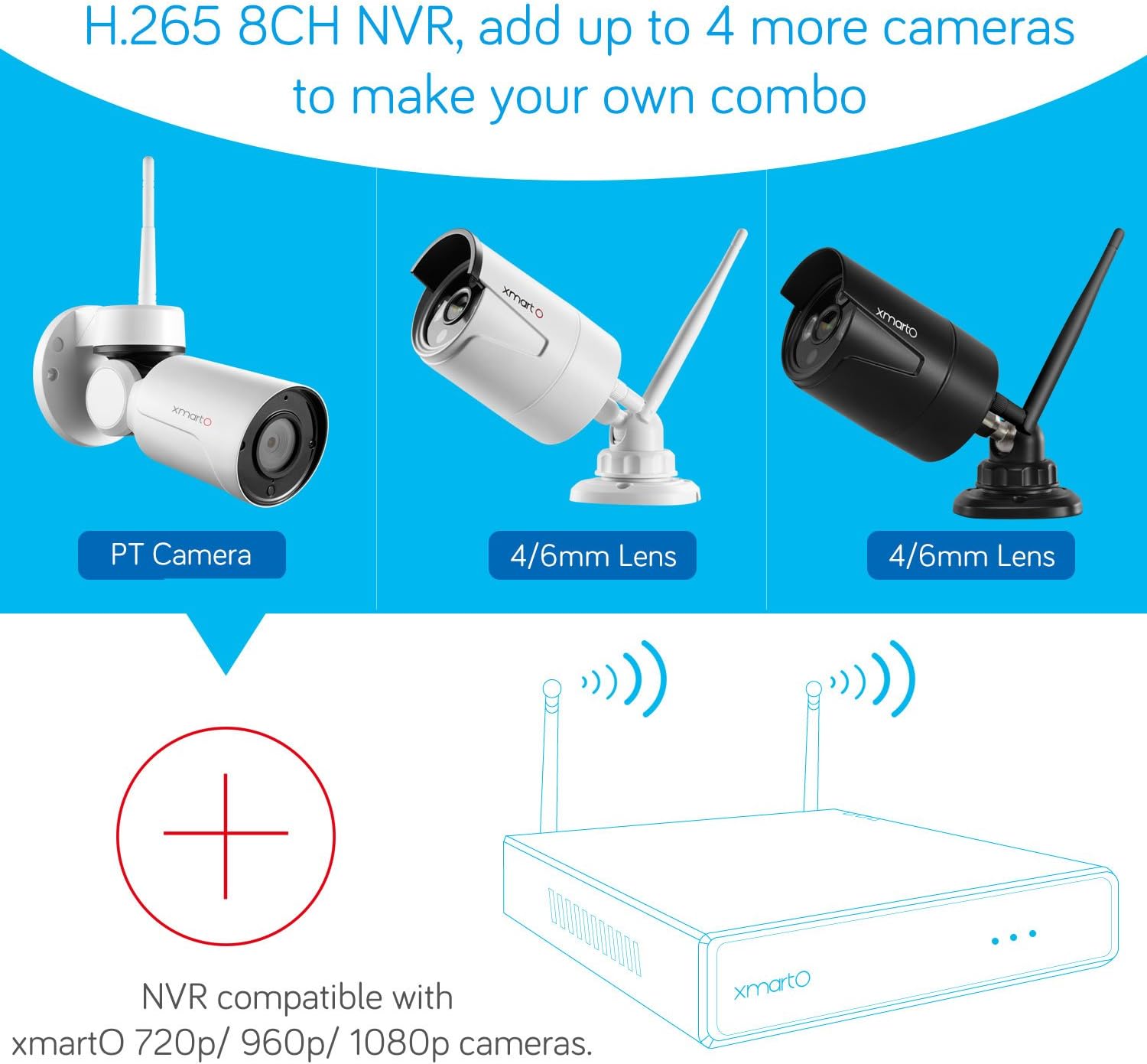

ภาพที่ 7.1: Diagram showing the xmartO 8-channel NVR's compatibility with various xmartO camera types (PT, 4/6mm lens bullet cameras) and its expandability to add up to 4 more cameras.

8. การรับประกันและการสนับสนุน

For warranty information, technical support, or service inquiries, please refer to the official xmartO webหรือติดต่อฝ่ายบริการลูกค้าโดยตรง เก็บใบเสร็จรับเงินไว้เพื่อใช้ในการเคลมประกัน

แหล่งข้อมูลออนไลน์: Visit the xmartO official webเว็บไซต์นี้รวบรวมคำถามที่พบบ่อย คู่มือการใช้งานฉบับปรับปรุง และข้อมูลติดต่อฝ่ายสนับสนุน
