เครื่องพิมพ์ 2 มิติ LULZBOT Mini 3

• ส่วนที่ ก. แผงด้านหน้าและด้านหลัง
• ส่วนที่ B: ฝาหลัง ABS ด้านข้าง
• ส่วนที่ C: ABS ฝาครอบด้านหลังด้านบน
• ชิ้นส่วน D: ABS ฝาครอบด้านหลังด้านล่าง
• ส่วนที่ E: ABS ฝาหน้าด้านข้าง
• ส่วนที่ F: ABS ฝาครอบด้านหน้าด้านบน
• ส่วน G: ABS ฝาครอบด้านหน้าด้านล่าง
• ส่วนที่ H: แผ่นเสริมด้านบน
• ส่วนที่ 1: ABS ฝาข้างสั้น
• ส่วนที่ J : ฝาด้านยาว
• ส่วนที่ K: ฝาครอบ ABS ด้านบน
• น็อต M3-12มม.
• น็อต M3-40มม.
• น๊อตเหลี่ยม M3
• เครื่องซักผ้า M3
• วงเล็บพิมพ์ 3 มิติ

เครื่องมือที่จำเป็น

• ตัวขับฐานสิบหก 2mm
• ตัวขับฐานสิบหก 2.5mm
• ตัวเลือก: เทปสำหรับงานทาสี
• ตัวเลือก: มีดโกนแบบแบน

เวลาที่ใช้

1-2 ชั่วโมง ขึ้นอยู่กับระดับความสามารถ

คุณสามารถแตกอะคริลิกได้ง่ายมากโดยการขันแน่นเกินไป

อย่าขันสกรูแน่นเกินไป ให้ขันให้แน่นพอประมาณโดยไม่ต้องขยับไปมา
กล่องทำจากอะคริลิกหล่อเพื่อให้มองเห็นได้ชัดเจนและช่วยลดการบิดเบือนของภาพ ห้ามใช้ผลิตภัณฑ์ทำความสะอาดในครัวเรือนเพื่อทำความสะอาดอะคริลิก ให้ใช้สบู่ล้างจานหรือล้างมือ และห้ามขัดถูหรือใช้สารกัดกร่อนใดๆ

คำถามหรือประเด็น?
กรุณาติดต่อ support@lulzbot.com หรือโทร 1-970-377-1111 เพื่อขอความช่วยเหลือ

การติดตั้ง

1. ติดตั้งตัวยึดที่ด้านหน้าและด้านหลังของเครื่องพิมพ์ ใช้ไขควงหกเหลี่ยมขนาด 2 มม. ถอดสกรูที่มีอยู่ออก และติดตั้งตัวยึดโดยใช้สลักเกลียว M3-40 มม. ที่ให้มาและไขควงหกเหลี่ยมขนาด 2.5 มม. ในขณะที่ยังมีส่วนรองรับด้านบนของเครื่องพิมพ์อยู่โดยถอดสกรูออก ขอแนะนำให้ติดตั้งตัวยึดทีละตัว

2. สังเกตตัวอักษรบนชิ้นส่วนอะครีลิกและ ABS สีดำแต่ละชิ้น จากนั้นจึงถอดแผ่นป้องกันออกจากทั้งสองด้านของชิ้นส่วนอะครีลิก แม้ว่าแผ่นปิดด้านหน้าและด้านหลังจะมีชิ้นส่วนที่คล้ายกัน แต่ก็มีความแตกต่างกันบ้าง ด้านข้าง ด้านบน และด้านล่างของชิ้นส่วนด้านหน้าจะลึกกว่าด้านหลัง เพื่อรองรับแผ่นสร้างในขณะที่รักษาขนาดโดยรวมของตัวเครื่องให้มีขนาดที่แคบที่สุด การถอดแผ่นป้องกันออกอาจจะง่ายกว่าเมื่อคุณทำแต่ละชิ้นส่วน หากคุณรู้สึกสบายใจกว่าในการทำงานในลักษณะนั้น แต่สิ่งสำคัญคือต้องถอดแผ่นป้องกันออกก่อนประกอบชิ้นส่วนแต่ละชิ้น เนื่องจากแผ่นป้องกันจะประสานกัน ทำให้ไม่สามารถถอดออกในภายหลังได้ ใช้เล็บหรือมีดโกนแบนดึงขอบแผ่นป้องกันขึ้น ค่อยๆ ดึงออกช้าๆ เพื่อเอาชิ้นส่วนที่หลงเหลือออก
3. วางฝาครอบ ABS สีดำด้านบน (ชิ้นส่วน K) ไว้ที่ด้านบนของเครื่องพิมพ์ โดยให้ช่องเจาะสำหรับแขนแกนม้วนกระดาษอยู่ในแนวเดียวกัน
   เป็นความคิดที่ดีที่จะให้ที่วางแกนม้วนด้ายอยู่ในตำแหน่งตั้งตรงสำหรับการประกอบ

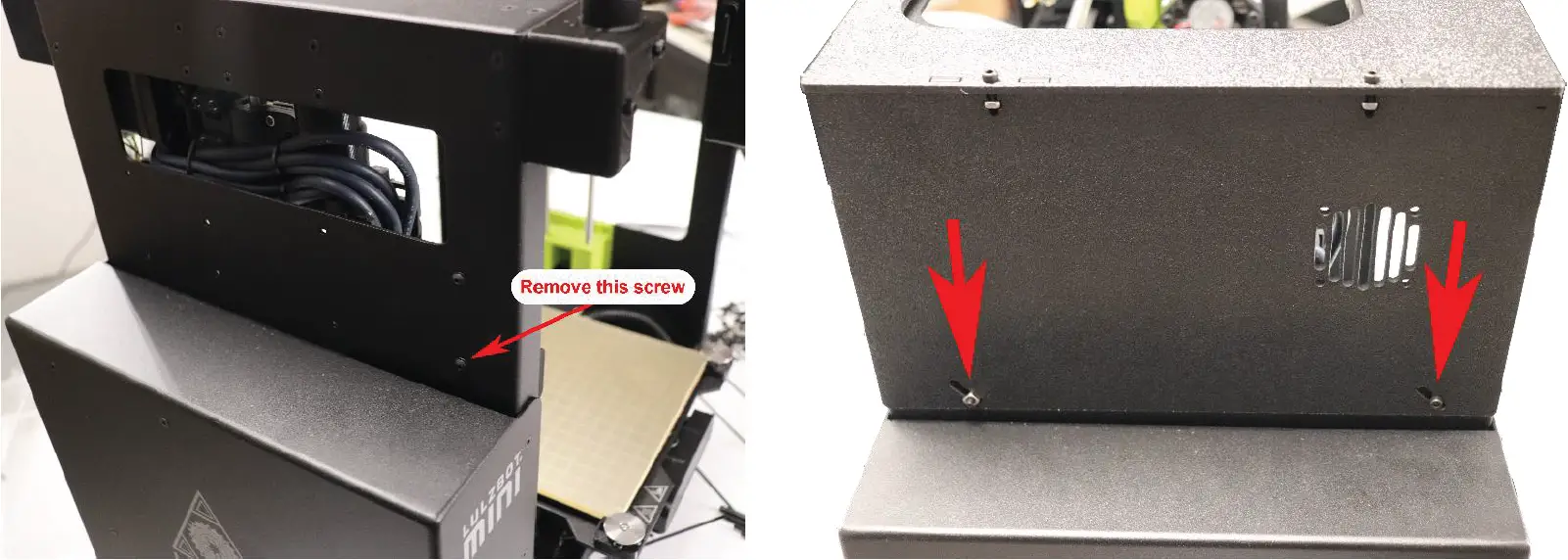

4. หากคุณมีหน้าจอ LCD บน Mini ของคุณ ให้ถอดสกรูออกจากภาพด้านล่าง จากนั้นวางฝาครอบด้านสั้น ABS สีดำ (ส่วนที่ I) ไว้ที่ด้านซ้ายของเครื่องพิมพ์โดยสอดแถบเข้าไปในช่องบนฝาครอบด้านบน ตรวจสอบให้แน่ใจว่ารูระบายอากาศอยู่ทางด้านหน้าของเครื่องพิมพ์ น็อตสี่เหลี่ยมวางอยู่ในช่องและสลักเกลียว M2-3 มม. จำนวน 12 ตัวจะสอดผ่านฝาครอบด้านบนเข้าไปในน็อตสี่เหลี่ยม หากคุณพบว่าการยึดน็อตไว้ในตำแหน่งเดิมเป็นเรื่องยากในขณะที่คุณสอดสลักเกลียว คุณสามารถใช้เทปกาวสำหรับงานพ่นสีเพื่อยึดน็อตให้เข้าที่สำหรับการประกอบ จากนั้นใส่สลักเกลียว M3-12 มม. จากด้านในของเครื่องในรูที่คุณเห็นทางด้านซ้ายของภาพที่สองด้านล่าง และใส่สลักเกลียวสี่เหลี่ยม M3 ​​ไว้ด้านนอก ในที่สุด สำหรับรูช่องทางด้านขวาของภาพเดียวกันด้านล่าง ให้ขันสลักเกลียว M3-12 มม. เข้าไป ไม่จำเป็นต้องใช้สลักเกลียวหากคุณติดตั้งหน้าจอ LCD ไว้

5. ตั้งฝาครอบด้านยาว (ส่วน J) ไว้ที่ด้านขวาของเครื่องพิมพ์โดยสอดแถบเข้าไปในช่องบนฝาครอบด้านบน ตรวจสอบให้แน่ใจว่าช่องยึดแกนม้วนกระดาษอยู่ในแนวเดียวกับที่ยึดแกนม้วนกระดาษ น็อตสี่เหลี่ยมจะอยู่ในช่องเสียบและสลักเกลียว M2-3 มม. จำนวน 12 ตัวจะสอดผ่านฝาครอบด้านบนเข้าไปในน็อตสี่เหลี่ยม หากคุณพบว่าการยึดน็อตเข้าที่เป็นเรื่องยากในขณะที่คุณสอดสลักเกลียวเข้าไป คุณสามารถใช้เทปกาวสำหรับงานพ่นสีเพื่อยึดน็อตเข้าที่สำหรับการประกอบ อย่าขันน็อตให้แน่นเกินไป ขันให้แน่นด้วยมือและมากกว่า 1/8 เล็กน้อย^th การหมุนด้วยไขควงหกเหลี่ยมเพียงครั้งเดียวก็เพียงพอที่จะยึดทุกอย่างเข้าด้วยกันได้

6. ใช้สลักเกลียว M2-3 มม. จำนวน 12 ตัว น็อตสี่เหลี่ยม และแหวนรอง จากนั้นจึงใส่น็อตเหล่านี้จากด้านนอก โดยให้น็อตและแหวนรองอยู่ด้านในของช่องเฉียง 2 ช่องที่ด้านล่างของฝาครอบด้านยาว (ส่วน J) แหวนรองและน็อตช่วยยึดส่วนล่างไว้กับโครงเครื่องพิมพ์

7. นำฝาครอบด้านหน้า ABS สีดำด้านบนขึ้นโดยให้ด้านที่มีลวดลายหงายขึ้น (ส่วน F) แล้วต่อฝาครอบด้านหน้า ABS สีดำ 2 ชิ้น (ส่วน E) โดยใช้สลักเกลียว M2-3 มม. จำนวน 12 ตัวและน็อตสี่เหลี่ยม M3 ​​จากนั้นจึงต่อฝาครอบด้านล่างด้านหน้า ABS สีดำที่มีลวดลายหงายขึ้นโดยใช้สลักเกลียว M2-3 มม. อีก 12 ตัวและน็อตสี่เหลี่ยม M3 ​​หากคุณพบว่าการยึดน็อตเข้าที่เป็นเรื่องยากในขณะที่คุณใส่สลักเกลียว คุณสามารถใช้เทปกาวสำหรับงานพ่นสีเพื่อยึดน็อตเข้าที่สำหรับการประกอบ
8. ตั้งแผงด้านหน้าโดยให้โลโก้ Lulzbot (ส่วน A) อยู่ด้านบน โดยให้โลโก้อยู่ที่มุมขวาบน น็อตสี่เหลี่ยม 8 ตัวจะอยู่ในร่องที่ด้านข้าง/ด้านบน/ด้านล่าง และสลักเกลียว M8-3mm ขนาด 12 ตัวจะสอดผ่านแผงด้านบนเข้าไปในน็อตสี่เหลี่ยม 8 ตัว หากคุณพบว่าการยึดน็อตให้เข้าที่เป็นเรื่องยากในขณะที่คุณใส่สลักเกลียว คุณสามารถใช้เทปกาวสำหรับงานพ่นสีเพื่อยึดน็อตให้เข้าที่สำหรับการประกอบ อย่าขันน็อตให้แน่นเกินไป ขันให้แน่นด้วยมือและมากกว่า 1/8 เล็กน้อย^th การหมุนด้วยไขควงหกเหลี่ยมเพียงครั้งเดียวก็เพียงพอที่จะยึดทุกอย่างเข้าด้วยกันได้
   ทำซ้ำขั้นตอนที่ 7 และ 8 สำหรับฝาหลังโดยใช้ชิ้นส่วน A / B / C / D

9. แม้ว่าจะไม่จำเป็น แต่เราได้รวมแผ่นปิดเสริม (ส่วน H) ไว้ด้วย ซึ่งติดตั้งไว้เพื่อช่วยปิดด้านบน ในระหว่างการทดสอบ เราไม่พบการไหลของอากาศหรือความแตกต่างของอุณหภูมิที่สำคัญในเครื่องพิมพ์เมื่อเปิดหรือปิดด้านบนเสริม เมื่อใช้หลอดเส้นใยขนาดใหญ่ การถอดแผ่นปิดเสริมด้านบนออกอาจช่วยป้องกันการลากที่ไม่จำเป็นได้ ในเครื่องพิมพ์ Mini บางรุ่น คุณอาจสังเกตเห็นว่าแผ่นปิดเสริมจะยกขึ้นเล็กน้อยเมื่อเคลื่อนที่ด้วยความเร็ว Z สูงสุด ซึ่งถือเป็นเรื่องปกติและจะไม่ทำให้เครื่องพิมพ์เสียหายแต่อย่างใด

10. คุณสามารถยกส่วนหน้าหรือส่วนหลังขึ้นและถอดเสาที่พิมพ์ 3 มิติได้ ช่องว่างที่ด้านล่างช่วยให้แขนบนฐานเครื่องพิมพ์โล่งขึ้น เป็นเรื่องปกติที่ฝาครอบจะวางอยู่บนโต๊ะและเป็นส่วนหนึ่งของการออกแบบเพื่อช่วยลดความเสี่ยงของการแตกของแผ่นด้านบนโดยไม่ได้ตั้งใจ นอกจากนี้ คุณจะสังเกตเห็นว่ารูเสาจะขยายขึ้นเล็กน้อยและฝาครอบด้านหน้า/ด้านหลังจะใหญ่กว่าฝาครอบด้านบนและด้านข้างเล็กน้อย ซึ่งเป็นการออกแบบที่ตั้งใจให้ช่วยป้องกันความเสียหายหรือแตกหักโดยไม่ได้ตั้งใจหลังจากใช้งานซ้ำหลายครั้ง

ผลงานนี้ได้รับอนุญาตภายใต้ Creative Commons Attribution – ShareAlike 4.0 International License สร้างโดย David Randolph & Printed Solid

คำถามหรือประเด็น?
กรุณาติดต่อ support@lulzbot.com หรือโทร 1-970-377-1111 เพื่อขอความช่วยเหลือ
