คู่มือการใช้งาน Behringer Wing Rack

ควรมีเพียงบุคลากรที่มีคุณสมบัติเท่านั้นที่ดำเนินการให้บริการ โดยเฉพาะอย่างยิ่ง หลังจากเกิดความเสียหาย
ดูคำแนะนำการใช้งานสำหรับการบริการใดๆ ความต้องการ.

คำถามที่พบบ่อย

Q: ฉันสามารถใช้ปลั๊กประเภทใดก็ได้กับ WING RACK หรือเปล่า?
- A: ไม่สำคัญว่าจะต้องเสียบปลั๊กที่มีสายดินที่ถูกต้อง ตามที่ระบุไว้ในคำแนะนำด้านความปลอดภัย

Q: ฉันควรทำอย่างไรหากปลั๊กที่ให้มาไม่พอดีกับของฉัน ทางออก?
- A: ปรึกษาช่างไฟฟ้าเพื่อเปลี่ยนอะไหล่ที่ล้าสมัย เต้าเสียบเพื่อความปลอดภัย

คำแนะนำด้านความปลอดภัยที่สำคัญ

ขั้วต่อที่มีสัญลักษณ์นี้ส่งกระแสไฟฟ้าในปริมาณที่เพียงพอที่จะทำให้เกิดความเสี่ยงต่อการเกิดไฟฟ้าช็อต ควรใช้สายลำโพงคุณภาพสูงแบบมืออาชีพที่มีปลั๊กแบบ TS หรือแบบบิดล็อคขนาด ¼ นิ้วเท่านั้น การติดตั้งหรือการดัดแปลงอื่นๆ ทั้งหมดควรดำเนินการโดยบุคลากรที่มีคุณสมบัติเท่านั้น

สัญลักษณ์นี้ไม่ว่าจะปรากฏที่ใดก็ตาม จะเตือนคุณถึงการมีอยู่ของวอลล์อันตรายที่ไม่ได้หุ้มฉนวนtage ภายในกล่อง – ปริมาตรtagซึ่งอาจเพียงพอที่จะทำให้เกิดความเสี่ยงต่อการช็อกได้
สัญลักษณ์นี้ไม่ว่าจะปรากฏอยู่ที่ใดก็แจ้งให้คุณทราบถึงคำแนะนำการใช้งานและการบำรุงรักษาที่สำคัญในเอกสารประกอบ โปรดอ่านคู่มือ

คำเตือน

เพื่อลดความเสี่ยงจากไฟฟ้าช็อต ห้ามถอดฝาครอบด้านบน (หรือส่วนด้านหลัง)
ไม่มีชิ้นส่วนภายในที่ผู้ใช้สามารถซ่อมบำรุงได้ โปรดติดต่อเจ้าหน้าที่ที่มีคุณสมบัติเพื่อซ่อมบำรุง

เพื่อลดความเสี่ยงต่อการเกิดไฟไหม้หรือไฟฟ้าช็อต อย่าให้เครื่องใช้ไฟฟ้าโดนฝนหรือความชื้น ไม่ควรให้เครื่องใช้ไฟฟ้าโดนน้ำหยดหรือกระเซ็น และไม่ควรวางสิ่งของที่บรรจุของเหลว เช่น แจกัน ไว้บนเครื่องใช้ไฟฟ้า
คำแนะนำในการให้บริการเหล่านี้มีไว้สำหรับใช้โดยบุคลากรบริการที่มีคุณสมบัติเท่านั้น

เพื่อลดความเสี่ยงจากไฟฟ้าช็อต อย่าทำการซ่อมบำรุงใดๆ นอกเหนือจากที่ระบุไว้ในคู่มือการใช้งาน การซ่อมแซมจะต้องดำเนินการโดยช่างบริการที่มีคุณสมบัติเหมาะสม

คำเตือน

โปรดดูข้อมูลด้านไฟฟ้าและความปลอดภัยที่ด้านนอกของตู้ด้านล่างก่อนติดตั้งหรือใช้งานอุปกรณ์

โปรดอ่านและปฏิบัติตามคำแนะนำและคำเตือนทั้งหมด
เก็บอุปกรณ์ให้ห่างจากน้ำ (ยกเว้นผลิตภัณฑ์ที่ใช้กลางแจ้ง)
ทำความสะอาดด้วยผ้าแห้งเท่านั้น
อย่าปิดกั้นช่องระบายอากาศ ห้ามติดตั้งในพื้นที่จำกัด ติดตั้งตามคำแนะนำของผู้ผลิตเท่านั้น

ป้องกันสายไฟไม่ให้เสียหาย โดยเฉพาะที่ปลั๊กและเต้ารับไฟฟ้า
ห้ามติดตั้งใกล้แหล่งความร้อน เช่น หม้อน้ำ เครื่องทำความร้อน เตา หรืออุปกรณ์อื่น ๆ (รวมถึง ampเครื่องให้ความร้อน) ที่ผลิตความร้อน

อย่าละเลยจุดประสงค์ด้านความปลอดภัยของปลั๊กแบบโพลาไรซ์หรือแบบกราวด์ ปลั๊กโพลาไรซ์มีใบมีดสองอันโดยอันหนึ่งกว้างกว่าอีกอัน (สำหรับสหรัฐอเมริกาและแคนาดาเท่านั้น) ปลั๊กแบบมีสายดินมีสองขาและขากราวด์ที่สาม ใบมีดกว้างหรือง่ามที่สามมีไว้เพื่อความปลอดภัยของคุณ หากปลั๊กที่ให้มาไม่พอดีกับเต้ารับของคุณ ให้ปรึกษาช่างไฟฟ้าเพื่อเปลี่ยนเต้ารับที่ล้าสมัย
ใช้เฉพาะอุปกรณ์เสริมและอุปกรณ์เสริมที่แนะนำโดยผู้ผลิตเท่านั้น
ใช้เฉพาะรถเข็น ขาตั้ง ขาตั้ง ขายึด หรือโต๊ะที่ระบุเท่านั้น ใช้ความระมัดระวังเพื่อป้องกันการพลิกคว่ำเมื่อเคลื่อนย้ายรถเข็น/ชุดอุปกรณ์

ถอดปลั๊กขณะเกิดพายุ หรือหากไม่ได้ใช้งานเป็นเวลานาน
ใช้เฉพาะบุคลากรที่มีคุณสมบัติเหมาะสมในการบริการ โดยเฉพาะหลังจากเกิดความเสียหาย
อุปกรณ์ที่มีขั้วต่อสายดินป้องกันจะต้องต่อเข้ากับเต้ารับปลั๊กไฟหลักที่มีการต่อสายดินป้องกัน

กรณีที่ใช้ปลั๊กไฟหลักหรือตัวต่อเครื่องใช้ไฟฟ้าเป็นอุปกรณ์ตัดการเชื่อมต่อ อุปกรณ์ตัดการเชื่อมต่อจะต้องยังคงสามารถใช้งานได้ทันที
หลีกเลี่ยงการติดตั้งในพื้นที่จำกัด เช่น ตู้หนังสือ
ห้ามวางแหล่งกำเนิดเปลวไฟ เช่น เทียนที่จุดไฟไว้ บนตัวเครื่อง

ช่วงอุณหภูมิในการทำงาน 5° ถึง 45°C (41° ถึง 113°F)

การปฏิเสธความรับผิดทางกฎหมาย

Music Tribe จะไม่รับผิดชอบต่อการสูญเสียใดๆ ที่อาจเกิดขึ้นกับบุคคลใดก็ตามที่พึ่งพาคำอธิบาย ภาพถ่าย หรือข้อความใดๆ ที่มีอยู่ในเอกสารนี้ทั้งหมดหรือบางส่วน ข้อมูลจำเพาะทางเทคนิค รูปลักษณ์ และข้อมูลอื่นๆ อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า เครื่องหมายการค้าทั้งหมดเป็นทรัพย์สินของเจ้าของที่เกี่ยวข้อง Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones และ Coolaudio เป็นเครื่องหมายการค้าหรือเครื่องหมายการค้าจดทะเบียนของ Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 สงวนลิขสิทธิ์

การรับประกันแบบจำกัด

สำหรับข้อกำหนดและเงื่อนไขการรับประกันที่ใช้ได้และข้อมูลเพิ่มเติมเกี่ยวกับการรับประกันแบบจำกัดของ Music Tribe โปรดดูรายละเอียดทั้งหมดทางออนไลน์ได้ที่ community.musictribe.com/support.

การแนะนำ

ขอแสดงความยินดีกับการซื้อasinคอนโซล WING RACK สุดล้ำสมัย อ่านคู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) นี้เพื่อทำความเข้าใจview ของฟังก์ชั่นของ WING และการเยี่ยมชม behringer.คอม สำหรับวิดีโอแนะนำและคำแนะนำ

ก่อนที่คุณจะเริ่มต้น

ขอแนะนำให้ตรวจสอบการอัปเดตเฟิร์มแวร์ที่ behringer.com เนื่องจากจะมีการออกคุณลักษณะใหม่และการแก้ไขข้อบกพร่องเป็นประจำ โปรดดูบทที่ 7 ใน QSG นี้เพื่อดูรายละเอียดเกี่ยวกับกระบวนการอัปเดต

ทีมพัฒนาของเราอยากอ่านคำติชมของคุณเกี่ยวกับ ideas.behringer.com และจะเซอร์ไพรส์คุณด้วยการปรับปรุงและคุณลักษณะใหม่ๆ

แหล่งที่มาและช่องทาง – วิธีการกำหนดเส้นทางใหม่

WING ได้แนะนำวิธีใหม่ในการติดฉลากแหล่งสัญญาณด้วยชื่อ ไอคอน และสี ร่วมกับพารามิเตอร์ทางกายภาพของแหล่งสัญญาณ แหล่งสัญญาณของ WING สามารถป้อนเข้าในหนึ่งหรือหลายช่องสัญญาณสำหรับการประมวลผลสัญญาณหรือการกำหนดเส้นทางไปยังบัสหรือบัสหลัก นอกจากนี้ยังสามารถแพตช์ไปยังเอาต์พุตทางกายภาพใดๆ ได้โดยตรงเมื่อไม่ต้องการประมวลผล เช่น ในการตั้งค่าการบันทึก หรือเมื่อแชร์เสียงกับคอนโซลอื่นสำหรับการมิกซ์อิสระ

แหล่งที่มา ช่องทาง บัส และเอาท์พุต

แหล่งข้อมูลภายนอก

อินพุตเสียงใดๆ ในคอนโซลเรียกว่า Source อินพุตอาจเป็นสัญญาณแอนะล็อกผ่านขั้วต่อ XLR หรือ TRS ขนาด 6.35 มม. (¼”) ที่แผงด้านหลัง หรือสัญญาณดิจิทัลผ่าน StageConnect, USB, AES50, ติดตั้งการ์ดขยาย ฯลฯ
WING Sources มีข้อมูลดังต่อไปนี้:

การระบุลักษณะเฉพาะ เช่น ชื่อ สี ไอคอน และ tags.
ลักษณะทางกายภาพ เช่น เกน มิวท์ การกลับเฟส และพลังงานแฟนทอม
การกำหนดค่าโมโน/สเตอริโอ/มิดไซด์ ช่องสัญญาณทั้ง 40 ช่องบนคอนโซลสามารถประมวลผลสัญญาณโมโนหรือสเตอริโอได้ สัญญาณสเตอริโอแบบแอนะล็อกและดิจิทัลสามารถป้อนเข้าในช่องสัญญาณเดียวในคอนโซลได้ ดูบทที่ 5 – การกำหนดเส้นทางสำหรับข้อมูลเพิ่มเติม

แหล่งข้อมูลภายใน

WING ยังมีคุณสมบัติ User Signals, User Patches และ Oscillator ที่สามารถใช้ได้เหมือนกับ Sources ภายนอก แต่จริงๆ แล้วสัญญาณเหล่านี้เป็นสัญญาณที่นำมาจากที่อื่นในเครื่องเสียงของคอนโซล

2 ออสซิลเลเตอร์

เครื่องกำเนิดเสียงทดสอบโมโนอิสระ 2 เครื่องสามารถกำหนดค่าให้เป็นสัญญาณไซน์เวฟ สัญญาณรบกวนสีชมพู หรือสัญญาณรบกวนสีขาวได้ เครื่องกำเนิดเสียงเหล่านี้สามารถส่งไปยังช่องสัญญาณหรือเอาต์พุตใดก็ได้

สัญญาณผู้ใช้ 24 ราย

สัญญาณเหล่านี้มาจากช่องอินพุต 40 ช่อง ช่องอินพุตเสริม 8 ช่อง บัส 16 ช่อง เมทริกซ์ 8 ช่อง หรือบัสหลัก 4 ช่อง สามารถแทปจากจุดแทปก่อนหรือหลังเฟเดอร์ของช่องที่เกี่ยวข้องได้ และส่งสัญญาณจากช่องซ้ายหรือขวา หรือทั้งสองช่องรวมกัน

แพทช์ผู้ใช้ 24 รายการ

สัญญาณเหล่านี้ยังได้รับโดยตรงจากสัญญาณแหล่งภายนอกใดๆ ก็ตาม แพตช์ผู้ใช้ช่วยให้คุณสร้างสัญญาณอินพุตดิบแบบสเตอริโอที่ไม่อยู่ในกลุ่มแหล่งเดียวกันได้ การใช้งานที่เป็นไปได้มีดังนี้:

การรวมสัญญาณสองตัวจากอินเทอร์เฟซกลุ่มต้นทางที่แตกต่างกันเข้าเป็นการกำหนดค่าแบบสเตอริโอหรือมิดไซด์
การรวมสัญญาณที่ไม่ติดกันเข้าในรูปแบบสเตอริโอหรือมิดไซด์
ใช้ค่าเกนต่างกันกับแต่ละช่องสัญญาณของสเตอริโอหรือคอนฟิกูเรชันมิดไซด์
ใช้พลังงานแฟนทอมกับช่องสัญญาณเดียวของระบบสเตอริโอหรือระบบมิดไซด์เท่านั้น

48 ช่องอินพุตโมโน/สเตอริโอ

ช่องสัญญาณบน WING RACK ช่วยให้สามารถประมวลผลเสียง Source ได้อย่างมีประสิทธิภาพและยืดหยุ่นอย่างยิ่ง ก่อนที่จะมิกซ์เสียงเหล่านั้นลงในบัสหรือเมน แต่ละช่องสัญญาณอินพุตสามารถรองรับ Main หรือ Alternative Source ได้ โดยช่องสัญญาณอินพุตเหล่านี้สามารถปรับใช้คุณสมบัติการปรับแต่งของ Source ได้ และใช้การกำหนดค่าโมโนหรือสเตอริโอของ Source โดยอัตโนมัติ
ต่างจากคอนโซลอื่นๆ ไม่จำเป็นต้องเชื่อมโยงช่องสัญญาณโมโนสองช่องเป็นคู่สัญญาณสเตอริโอ เพราะช่องสัญญาณทั้งหมดสามารถประมวลผลสัญญาณโมโนหรือสเตอริโอได้
จากนั้นสามารถส่งสัญญาณเสียงไปยังบัสหรือสัญญาณหลักเพื่อทำการมิกซ์ หรือสามารถแตะทีละสัญญาณแล้วส่งต่อไปยังเอาต์พุตโดยตรงได้

บัสสเตอริโอ 16 บัสและบัสหลักสเตอริโอ 4 บัส

โดยทั่วไปแล้วบัส 16 บัสจะใช้สำหรับการประมวลผลเอฟเฟกต์ผ่านการส่ง การมิกซ์มอนิเตอร์ และการนำการประมวลผลกลุ่มไปใช้กับมิกซ์ย่อย บัสสามารถป้อนเข้าสู่บัสหลัก 4 บัส ไปยังบัส 8 บัสแรก หรือไปยังเมทริกซ์ 8 บัส บัสหลัก 4 บัสสามารถส่งไปยังเมทริกซ์หรือปลายทางเอาต์พุตเท่านั้น

8 เมทริกซ์บัส

บัสเมทริกซ์มีการประมวลผลเต็มรูปแบบและสามารถส่งไปยังปลายทางเอาต์พุตใดก็ได้ บัสเมทริกซ์มักใช้สำหรับมิกซ์ย่อยหรือโซนที่ต้องการการประมวลผลหรือการปรับเวลา บัสเมทริกซ์สามารถขับเคลื่อนโดยบัสเสริมหรือบัสหลัก นอกจากนี้ยังมีอินพุตโดยตรงเพิ่มเติมอีกสองช่องที่สามารถรับได้จากช่องอินพุตใดๆ ก็ได้ โดยแตะก่อนหรือหลังเฟเดอร์
บัสเมทริกซ์สามารถใช้สร้างบัส Mix-Minus ได้โดยการกลับเฟสหรือลบอินพุตตรงออกจากมิกซ์ วิธีนี้มักใช้ในสถานการณ์การออกอากาศเมื่อผู้ควบคุมเสียงต้องได้ยินทุกอย่างยกเว้นเสียงของตัวเองในมิกซ์ นอกจากนี้ยังสามารถป้อนกลับเข้าไปในช่องอินพุตได้อีกด้วย

คำอธิบายฮาร์ดแวร์

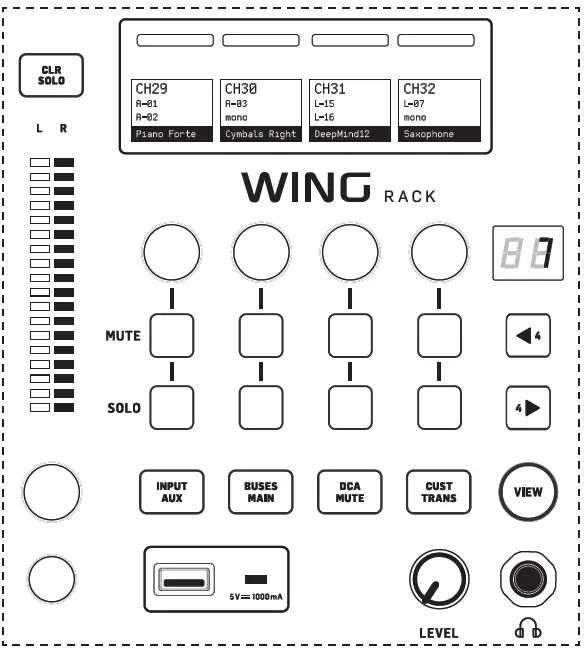

ส่วนควบคุม

WING RACK มีส่วนที่ได้รับการปรับแต่งเป็นพิเศษเพื่อให้เข้าถึงการควบคุมระดับการปิดเสียง โซโล และเฟเดอร์ของทุกช่องได้อย่างรวดเร็ว นอกจากนี้ ยังสามารถเข้าถึงกลุ่มการปิดเสียง การควบคุมแบบกำหนดเอง และการควบคุมการขนส่งของ USB และเครื่องเล่น WING-LIVE ได้ที่นี่

อินพุต/AUX

กดปุ่มเพื่อสลับระหว่างเลเยอร์ต่อไปนี้:

ช่องอินพุต 1-40.
ช่องเสริม 1-8.

ช่องต่างๆ จะถูกจัดเรียงเป็นกลุ่มละ 4 ช่อง โดยมีระดับ ปิดเสียง และควบคุมเดี่ยวตามลำดับ

นำทางช่องต่างๆด้วย ปุ่ม การกดปุ่มเหล่านี้ค้างไว้จะพาคุณไปที่หน้าแรกและหน้าสุดท้ายตามลำดับ หมายเลขหน้าปัจจุบันจะแสดงด้วยหน้าจอ LED เหนือ ปุ่ม
การกดปุ่ม VIEW ปุ่มสลับระหว่าง OVERVIEW และหน้าจอ FADERS สำหรับเลเยอร์ที่ใช้งานอยู่ การกดค้างไว้จะเปิดหน้าจอ CONFIG

รถเมล์/ไฟหลัก

กดปุ่มเพื่อสลับระหว่างเลเยอร์ต่อไปนี้:

รถเมล์สาย 1-16.
รถเมล์สายหลัก 1-4 และเมทริกซ์ 1-8

ทั้งสองเลเยอร์ได้รับการจัดระเบียบเป็นกลุ่มที่มีสี่ช่อง บัส/เมทริกซ์แต่ละอันมีระดับ การควบคุมเสียง และการควบคุมโซโลที่เกี่ยวข้อง
นำทางรถบัส/เมทริกซ์ด้วย ปุ่ม การกดปุ่มเหล่านี้ค้างไว้จะพาคุณไปที่หน้าแรกและหน้าสุดท้ายตามลำดับ หมายเลขหน้าปัจจุบันจะแสดงด้วยหน้าจอ LED ด้านบน และปุ่มต่างๆ

ดีซีเอ/มิวท์

กดปุ่มเพื่อสลับระหว่างเลเยอร์ต่อไปนี้:

DCA กลุ่ม 1-16.
กลุ่มปิดเสียง

กลุ่ม DCA จะแสดงเป็นกลุ่มละ 4 กลุ่มบนแถบ Scribble โดยมีเฟเดอร์เฉพาะ (กำหนดให้กับปุ่มที่เกี่ยวข้อง) ตัวควบคุมปิดเสียงและโซโล
นำทางกลุ่ม DCA ด้วย ปุ่ม การกดปุ่มเหล่านี้ค้างไว้จะพาคุณไปที่หน้าแรกและหน้าสุดท้ายตามลำดับ หมายเลขหน้าปัจจุบันจะแสดงด้วยหน้าจอ LED เหนือ ปุ่ม
เมื่อเลเยอร์กลุ่มปิดเสียงทำงานอยู่ กลุ่ม 1 ถึง 8 จะถูกกำหนดให้กับปุ่ม 8 ปุ่ม ซึ่งโดยปกติแล้วจะใช้สำหรับปิดเสียงและควบคุมเดี่ยว

ศุลกากร/ทรานส์

กดปุ่มเพื่อสลับระหว่างเลเยอร์ต่อไปนี้:

การควบคุมแบบกำหนดเอง
การควบคุมการขนส่งเครื่องเล่น USB (เมื่อเสียบแฟลชไดรฟ์ USB)
การควบคุมการขนส่ง WING-LIVE (เมื่อใส่การ์ด SD)

เมื่อปุ่ม CUSTOM CONTROLS เปิดใช้งาน ให้กดปุ่ม VIEW ปุ่มเปิดหน้าเพื่อแก้ไขการควบคุมแบบกำหนดเอง คุณสามารถกำหนดพารามิเตอร์ต่างๆ ให้กับปุ่มควบคุม 4 ปุ่มและปุ่มควบคุม 8 ปุ่มในส่วนควบคุมได้

ช่องต่อ USB

ขั้วต่อ USB Type-A ช่วยให้เสียบแฟลชไดรฟ์เข้ากับคอนโซลได้โดยตรงเพื่อบันทึกหรือโหลดข้อมูล ช่วยให้คุณสามารถสำรองข้อมูลการแสดงของคุณได้ fileหรือโหลดการตั้งค่าปกติของคุณบนคอนโซล WING ที่เช่ามา
การเชื่อมต่อ USB นี้ช่วยให้สามารถบันทึกและเล่นเสียง WAV สองหรือสี่ช่องสัญญาณได้ fileพอร์ตนี้สามารถชาร์จอุปกรณ์พกพา เช่น โทรศัพท์หรือแท็บเล็ตได้ แฟลชไดรฟ์ที่เชื่อมต่อกับพอร์ต USB สามารถถอดออกเมื่อไฟ ACCESS ดับลง

การติดตาม

ปุ่มควบคุมเฉพาะควบคุมระดับเอาต์พุตหูฟังของบัส MONITOR B (เอาต์พุตหูฟัง) ที่พบในกลุ่มแหล่งที่มา “Monitor” ในหน้าจอ ROUTING การตั้งค่าส่วนการตรวจสอบเพิ่มเติมสามารถพบได้ในหน้า SETUP>MONITORS

ในการใช้ขั้วต่อหูฟังบนคอนโซล สัญญาณมอนิเตอร์จะต้องถูกส่งไปยังเอาต์พุต 1/2, 3/4, 5/6 และ 7/8 ที่สอดคล้องกัน เอาต์พุตเหล่านี้จะมีสัญลักษณ์หูฟังกำกับไว้บนเพจการกำหนดเส้นทางเอาต์พุต
หากใช้มอนิเตอร์แบบระยะใกล้ การควบคุมระดับเสียงทางกายภาพสามารถทำได้สองวิธี:

การกำหนดเส้นทางบัส MONITOR B (หูฟัง) ไปยังเอาต์พุตทางกายภาพที่เชื่อมต่อลำโพงอยู่
การกำหนดพารามิเตอร์ MONITORING>SPEAKERS ให้กับปุ่มหมุนในหน้าจอ CUSTOM CONTROLS

ทอล์คแบ็ค

ระดับไมโครโฟนสนทนา การลดทอนแสง และการตั้งค่ามอนิเตอร์อื่นๆ สามารถปรับได้ที่หน้า SETUP>MONITORS โดยการคลิกปุ่ม TALKBACK>SETUP จะสามารถส่งสัญญาณสนทนาไปยังปลายทางต่างๆ ได้
สามารถใช้ช่องสัญญาณ 40 หรือ Aux 8 เป็นช่องสัญญาณประมวลผลสำหรับสัญญาณ Talkback ได้ โดยสามารถใช้การประมวลผลได้ตามต้องการ สามารถกำหนดอินพุตใดๆ ให้กับช่องสัญญาณ Talkback ที่เลือกได้

จอแสดงผลหลัก

ปุ่มทั้งเจ็ดปุ่มทางด้านซ้ายของจอแสดงผลและ VIEW ปุ่มที่ตั้งอยู่ในแต่ละส่วนหลักของแผงด้านบนช่วยให้เข้าถึงหน้าจอการตั้งค่าต่างๆ ได้view ของแต่ละหน้าจอจะแสดงในบทที่ 5

มิเตอร์สเตอริโอขนาดใหญ่จะแสดงระดับบัสหลักหรือบัสเดี่ยว ปุ่ม CLR SOLO จะปล่อยช่องและรถโดยสารทั้งหมดที่ทำงานอยู่ในโซโลบัส

แผงด้านหลัง

อะนาล็อก I/O, MIDI และ GPIO

การเชื่อมต่ออนาล็อกที่แผงด้านหลังประกอบด้วยไมโครโฟน 24 Midas PRO series preampพร้อมขั้วต่อแจ็คคอมโบและเอาต์พุต XLR 8 ตัว
สามารถใช้หูฟังสเตอริโอสี่ตัวสำหรับการตรวจสอบได้ หากต้องการกำหนดบัสให้กับเอาต์พุตเหล่านี้ ให้ไปที่ ROUTING>OUTPUTS>LOCAL OUT

แจ็ค MIDI IN และ OUT 5 พินช่วยให้สามารถควบคุม MIDI จากภายนอกได้ และแจ็ค TRS ¼” จำนวนสองคู่สำหรับ GPIO สูงสุดสี่ตัวช่วยให้สามารถสั่งการอินพุตและเอาต์พุตพื้นฐานได้

อีเธอร์เน็ต/AES50/ควบคุม/Stagอีคอนเนคท์

พอร์ตอีเทอร์เน็ตสองพอร์ตช่วยให้สามารถตั้งค่าเครือข่ายผ่านเราเตอร์สำหรับการควบคุมแบบมีสายหรือไร้สายโดยใช้แอปพลิเคชันควบคุมหนึ่งแอปบนคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่
นอกจากนี้คอนโซลยังสามารถเชื่อมต่อเข้ากับคอมพิวเตอร์ผ่านขั้วต่อ USB ชนิด B ได้เพื่อการใช้งานต่อไปนี้:

อินเทอร์เฟซเสียงอินพุต 48/เอาต์พุต 48 ไดรเวอร์ ASIO ที่เกี่ยวข้องสามารถดาวน์โหลดได้จาก behringer.com

อัพเดตเฟิร์มแวร์
การแลกเปลี่ยนข้อมูล

พอร์ต AES3 จำนวน 50 พอร์ต รองรับช่องอินพุตและเอาต์พุตสูงสุด 48 ช่องไปและกลับจากระบบดิจิตอลtagกล่องอีช่วยให้มีจำนวนช่องสัญญาณสูงและเชื่อมต่อระหว่างตำแหน่งต่างๆ กันได้ WING เข้ากันได้กับมิกเซอร์ซีรีส์ X32 ทั้งหมดและtagอีกล่อง

การเชื่อมต่อ AES50 ทั้งหมดระหว่าง WING และ stagกล่องอีควรมี:

สายเคเบิล CAT-5e ที่มีฉนวนป้องกัน
ปลายสายเคเบิลที่สิ้นสุดด้วย Ethercon
ความยาวสายเคเบิลสูงสุด 80 เมตร.

StageConnect ส่งสัญญาณช่องอินพุตหรือเอาต์พุตเสียงดิจิทัลสูงสุด 32 ช่องโดยใช้สาย XLR แบบสมดุลมาตรฐาน (แนะนำสาย DMX ที่มีอิมพีแดนซ์ 110 Ω)
อินเทอร์เฟซรองรับการกำหนดค่าบัสที่แตกต่างกันของช่องอินพุตและเอาต์พุต และใช้เสียง PCM ดิจิทัลที่ไม่บีบอัดที่ 44.1/48 kHz และความละเอียด 24 บิต
StageConnect ได้รับการพัฒนาเพื่อการเชื่อมต่อที่ยืดหยุ่นบน stage หรือไปที่แร็คด้านข้าง รองรับแอพพลิเคชั่นหลากหลาย โดยมีความล่าช้าเพียงระดับมิลลิวินาที
เชื่อมต่ออินพุตและเอาต์พุตสเตอริโอ AES3 (AES/EBU) ได้โดยใช้สาย XLR

ช่องขยาย

คอนโซล WING มาพร้อมกับการ์ด WING-LIVE ที่ติดตั้งไว้แล้ว ซึ่งช่วยให้สามารถบันทึกเสียงได้สูงสุด 64 ช่องสัญญาณที่ 48 kHz / 32 บิตลงในการ์ด SD หรือ SDHC สองใบ
สามารถติดตั้งการ์ดที่มีโปรโตคอลอื่นเช่น Dante, MADI และ SoundGrid ในสล็อตนี้ได้

พลัง

เชื่อมต่อสายเคเบิล IEC ที่ให้มา

หน้าจอหลัก

การแก้ไขและควบคุมขั้นสูงส่วนใหญ่ทำได้บนจอแสดงผลหลัก สามารถนำทางหน้าจอได้โดยใช้ปุ่มทั้งเจ็ดปุ่มทางด้านซ้ายของหน้าจอ หรือผ่าน VIEW ปุ่มในแต่ละส่วนของแผงด้านบน
มี 6 หน้าจอที่สามารถเข้าถึงได้โดยใช้ปุ่มถัดจากจอแสดงผลหลัก:

บ้าน
ผลลัพธ์
เมตร
การกำหนดเส้นทาง
การตั้งค่า
ห้องสมุด

หมายเหตุว่าปุ่ม UTILITY ไม่มีหน้าจอที่เกี่ยวข้องโดยเฉพาะ
แถบสถานะจะแสดงที่ด้านบนของหน้าจอเพื่อให้ทราบชื่อช่อง นาฬิกา และการแจ้งเตือนได้อย่างรวดเร็ว นอกจากนี้ยังช่วยให้เข้าถึงการควบคุมการ์ด SD เมนูการตั้งค่า ฟังก์ชันไลบรารี และเครื่องมืออื่นๆ ได้ตลอดเวลา

บ้าน

หน้าจอจะตั้งค่าเริ่มต้นเป็นมากกว่าview ของช่องที่เลือก หน้าจอนี้ช่วยให้ปรับพารามิเตอร์พื้นฐาน เช่น แพนและระดับได้ แต่ส่วนใหญ่แล้วจะเป็นจุดเริ่มต้นในการเข้าถึงบล็อคการประมวลผลที่สำคัญ เช่น EQ และไดนามิก
ลำดับการประมวลผลของเกต, ไดนามิก, EQ และส่วนแทรก รวมถึงจุดแตะสำหรับสัญญาณที่ส่งไปยังบัส 16 ตัว สามารถปรับได้โดยคลิกที่ไอคอนประแจที่มุมซ้ายล่างของหน้าจอ HOME แล้วลากบล็อก

ป้อนข้อมูล

หน้าจอ INPUT จะปรากฏขึ้นในคอลัมน์ด้านซ้ายเป็นลำดับที่สอง เลือก Source หลักและ Source อื่นที่กำหนดให้กับช่องสัญญาณปัจจุบันได้ที่นี่ สามารถกำหนดค่าสัญญาณเป็นโมโน สเตอริโอ หรือมิดไซด์ด้วยปุ่ม M, ST และ M/S ที่เกี่ยวข้อง

หน้าจอ FILTER ยังเป็นส่วนหนึ่งของส่วนนี้ด้วย ช่วยให้สามารถเลือกใช้ตัวเลือกการกรองแบบตัดต่ำ ตัดสูง และการกรองขั้นสูง เช่น ตัวกรองแบบเอียงและตัวกรองแบบผ่านทั้งหมดเพื่อปรับตำแหน่งเฟส
สุดท้าย DELAY (POST) จะควบคุมการหน่วงเวลาที่ใช้กับสัญญาณเอาต์พุตของช่องสัญญาณ การหน่วงเวลานี้จำเป็นสำหรับสัญญาณที่ขับลำโพงให้ห่างจาก PA หลักมากขึ้น เป็นต้น

ประตู

หน้าจอ GATE จะปรากฏขึ้นเป็นลำดับที่สามในคอลัมน์ด้านซ้าย โดยค่าเริ่มต้นของบล็อกจะเป็นเกตสัญญาณรบกวนแบบง่ายที่มีพารามิเตอร์ทั่วไป เช่น เกณฑ์และอัตราส่วน แม้ว่าจะสามารถโหลดโปรเซสเซอร์อื่น ๆ ได้จากเมนู Gate Model ชื่อของบล็อกนี้จะเปลี่ยนไปเพื่อสะท้อนถึงโมเดลที่เลือก

ค่าเริ่มต้นของบล็อกคืออีควอไลเซอร์พาราเมตริก 6 แบนด์สำหรับช่องอินพุต และอีควอไลเซอร์พาราเมตริก 8 แบนด์สำหรับบัส สามารถเลือกแบบจำลอง EQ แบบดิจิทัลและแบบจำลองแอนะล็อกได้หลายแบบจากเมนูแบบจำลอง EQ

พลวัต

Block นำเสนออุปกรณ์คอมเพรสเซอร์ เครื่องขยาย และตัวจำกัดสัญญาณแบบดิจิทัลและแบบแอนะล็อกให้เลือกมากมาย

พรีเฟเดอร์อินเซิร์ต

ที่นี่สามารถใส่เอฟเฟกต์ภายในหรือภายนอกจากช่อง FX 16 ช่องเข้าไปในช่องได้ โดยสามารถวางไว้ก่อนหรือหลังบล็อก Gate, EQ และ/หรือ Dynamics

แทรกเฟเดอร์โพสต์

อินเซิร์ตตัวที่สองเป็นแบบโพสต์เฟเดอร์และโพสต์โพรเซสเซอร์แบบคงที่ สามารถใช้เพื่อเพิ่มการประมวลผลเอฟเฟกต์ หรือควบคุมระดับช่องสัญญาณโดยใช้กลุ่มผสมอัตโนมัติ 2 กลุ่มที่ใช้การแชร์เกนอัตโนมัติระหว่างช่องสัญญาณที่กำหนด

หลัก

หน้าจอช่วยให้สามารถปรับระดับการส่งไปยังบัสหลักทั้งสี่บัสได้ พร้อมทั้งความกว้างสเตอริโอ การแพน และระดับเฟเดอร์ช่องสัญญาณ

รถบัสส่ง

หน้าจอสุดท้ายในคอลัมน์ด้านซ้ายมือช่วยให้ปรับระดับการส่งไปยังบัสทั้ง 16 บัสได้ จุดแตะสำหรับการส่งแต่ละครั้งสามารถตั้งค่าได้โดยใช้เมนูแบบเลื่อนลงที่มุมซ้ายบน หรือโดยการคลิกที่ไอคอนประแจบนหน้าจอ HOME แล้วเลื่อน Tap มี EQ สามแบนด์สำหรับสัญญาณที่ส่งจากจุดแตะไปยังบัสทั้ง 16 บัส

หน้าจอ HOME จะมีลักษณะที่คล้ายคลึงกันเมื่อเลือกช่องบัส ช่องหลัก หรือช่องเมทริกซ์ ยกเว้นว่าไม่มีบล็อก GATE และสามารถปรับการตัดแต่งได้เท่านั้น บนหน้าจอ INPUT สามารถตั้งค่าการส่งบัสให้เป็นแบบพรีเฟเดอร์ (ตามการตั้งค่าจุดแตะ) หรือแบบโพสต์เฟเดอร์ได้ หากจะใช้สำหรับการตรวจสอบหรือการส่งเอฟเฟกต์ หรือตั้งค่าให้จัดกลุ่มย่อยหากช่องสัญญาณจะถูกส่งไปยังบัสสำหรับการประมวลผลทั่วไป ก่อนมิกซ์หลัก

ผลลัพธ์

หน้าจอ EFFECTS จะควบคุมทุกแง่มุมของโปรเซสเซอร์เอฟเฟกต์ ผู้ใช้สามารถเลือกจากโปรเซสเซอร์แอนะล็อกจำลองเสมือนจริงจำนวนมาก กำหนดค่าการกำหนดเส้นทาง ปรับพารามิเตอร์ และตรวจสอบระดับ
สล็อต PREMIUM FX จำนวน 1 ช่องสามารถรองรับอุปกรณ์ทุกชนิด (FX8-XNUMX, STD และ CH) สล็อต STANDARD FX สามารถรองรับหมวดหมู่เอฟเฟกต์ STD และ CH ได้

โปรดทราบว่าหมวด CH มีอุปกรณ์ช่องสัญญาณสี่ช่องซึ่งรวมอุปกรณ์เอฟเฟกต์สามตัวไว้ในสล็อตเดียว และอุปกรณ์มาสเตอร์ริ่งที่รวมสี่ตัวไว้ด้วยกัน
สามารถโหลดอุปกรณ์ได้สูงสุด 16 ตัวลงในช่องบนหน้าจอ EFFECTS จากนั้นจึงสามารถโหลดอุปกรณ์เหล่านี้เป็นจุดแทรกได้ การจำลองแอนะล็อกและเอฟเฟกต์ดิจิทัลที่มีให้ใช้งานในส่วน GATE, COMP และ INS ของแถบช่องแต่ละช่องจะถูกโหลดโดยตรงบนแต่ละช่อง ไม่ใช่บนช่อง 16 ช่องของหน้าจอ EFFECTS
โดยทั่วไปเอฟเฟกต์จะถูกนำไปใช้กับช่องสัญญาณใน 2 วิธี คือ ผ่านการส่งบัสหรือผ่านจุดแทรก เอฟเฟกต์ตามเวลา เช่น รีเวิร์บและดีเลย์ มักจะตั้งค่าผ่านการส่งบัส ในขณะที่การประมวลผลแบบไดนามิกมักจะตั้งค่าผ่านจุดแทรก

ผลกระทบต่อการส่งบัส

หากต้องการตั้งค่าเอฟเฟ็กต์ผ่านการส่งบัส ให้เลือกช่องสัญญาณที่จะเพิ่มเอฟเฟ็กต์ ในส่วนการส่งบัสของหน้าจอ HOME ให้เปิดใช้งานการส่งที่ต้องการโดยปิดเสียงช่องสัญญาณที่ต้องการและปรับเฟเดอร์ที่เกี่ยวข้องในจอแสดงผลหลัก
จุดแทรกบนช่องสัญญาณที่รองรับบัสใช้สำหรับโหลดเอฟเฟกต์ที่ต้องการ ตรวจสอบให้แน่ใจว่าช่องสัญญาณนี้ถูกส่งไปยังบัสหลัก การเปลี่ยนแปลงปริมาณสัญญาณที่ส่งไปยังบัส จะทำให้ได้ปริมาณสัญญาณเอฟเฟกต์ "เปียก" ที่ต้องการสำหรับช่องสัญญาณอินพุตแต่ละช่อง

เอฟเฟกต์เป็นจุดแทรก

ในการตั้งค่าเอฟเฟ็กต์ผ่านจุดแทรก ให้แตะที่บล็อก INS บล็อกใดบล็อกหนึ่งบนคอลัมน์ด้านซ้ายของช่องอินพุตที่ต้องการ และกำหนดโปรเซสเซอร์เอฟเฟ็กต์ที่โหลดไว้ก่อนหน้านี้บนช่องใดช่องหนึ่งจาก 16 ช่องบนหน้าจอ EFFECTS

เมื่ออยู่ที่หน้าจอ HOME ของช่องอินพุต การคลิกบนไอคอนประแจ จะทำให้สามารถจัดเรียงตำแหน่งจุดแทรกแรก รวมถึงส่วน GATE, COMP และ EQ ใหม่ได้ โดยการลากบล็อกสีเหลือง

เมตร

หน้าจอ METERS จะแสดงมิเตอร์ระดับและสถานะปิดเสียงสำหรับเส้นทางสัญญาณทั้งหมดบนคอนโซล มิเตอร์ระดับจะถูกจัดกลุ่มตามลำดับ ดังนี้: ช่องอินพุต 40 ช่อง ช่องเสริม 8 ช่อง บัส (เสริม) 16 ช่อง DCA 16 ช่อง บัสหลัก 4 ช่อง และบัสเมทริกซ์ 8 ช่อง หน้าจอนี้ยังให้ทางลัดที่รวดเร็วในการซูมเข้าไปในกลุ่มช่องใดๆ ข้างต้นเพื่อควบคุมหรือแก้ไข เพียงแค่แตะที่หน้าจอ

การกำหนดเส้นทาง

WING ช่วยให้มีตัวเลือกในการกำหนดเส้นทางได้อย่างยืดหยุ่น: แหล่งที่มาทุกแหล่งสามารถกำหนดเส้นทางไปยังทุกช่องสัญญาณหรือเอาต์พุตทางกายภาพได้ การกำหนดแพทช์ของแหล่งที่มาและเอาต์พุตนั้นกำหนดค่าได้บนหน้าจอการกำหนดเส้นทาง

การแก้ไขแบบเดียวกันสามารถทำได้ในส่วนอินพุตของแต่ละช่องในหน้าจอ HOME

ช่องทางการ

ปุ่มสามปุ่มที่มุมบนขวาของหน้าจอใช้เลือกช่อง อินพุตทางกายภาพ หรือเอาต์พุตสำหรับการแก้ไข ปุ่มแรกควบคุมการกำหนดค่าช่อง
เมนู “อินพุตช่อง” จะควบคุมว่าจะกำหนดค่าอินพุตหลักหรืออินพุตสำรองของช่องหรือไม่ ซึ่งเป็นไปตามแนวคิดของคอนโซลอินไลน์ โดยที่ช่องเดียวสามารถมีอินพุต 2 ตัวที่เชื่อมต่อและสลับกันอย่างถาวรตามความต้องการของผู้ใช้

ก่อนแก้ไขต้องคลิกที่ไอคอนปลดล็อค เมื่อสว่างเป็นสีเขียว แสดงว่าแก้ไขได้ เมื่อสว่างเป็นสีแดง แสดงว่าแก้ไขไม่ได้

ครึ่งซ้ายของหน้าจอจะแสดงช่องอินพุต 40 ช่องและบัสเสริม 8 ช่อง ครึ่งขวาของหน้าจอจะแสดงแหล่งที่มาที่พร้อมใช้งานซึ่งสามารถส่งไปยังช่องทางด้านซ้ายได้
หลังจากคลิกที่ช่องที่ต้องการแล้ว สามารถเลือกแหล่งที่มาที่ขับเคลื่อนช่องนั้นได้จากครึ่งขวาของหน้าจอ เมื่อคลิกที่เมนูแบบเลื่อนลง "กลุ่มแหล่งที่มา" คุณสามารถเลือกแหล่งที่มาทางกายภาพต่อไปนี้บนแผงด้านหลังของคอนโซลหรือบัส:

ท้องถิ่นใน: อินพุตไมโครโฟนหรือไลน์ทางกายภาพ 24 ตัว
AES/EBU ใน: อินพุตดิจิทัล AES/EBU สองช่อง
AES50A/AES50B/AES50C: พอร์ต AES50 จำนวน XNUMX พอร์ต
ยูเอสบีเสียง: คอนโซลสามารถใช้เป็นอินเทอร์เฟซ USB พร้อมช่องอินพุตและเอาต์พุต 48 ช่อง

การ์ดประสบการณ์: สูงสุด 64 อินพุต ขึ้นอยู่กับการ์ดขยายที่ติดตั้ง
โมดูล: มีอินพุตสูงสุด 64 อินพุตผ่านการ์ด DANTE และ SoundGrid
รสบัส: รถบัสจำนวน 16 คัน (สเตอริโอ)
หลัก: บัสหลักทั้ง 4 บัส (สเตอริโอ)
เมทริกซ์: แต่ละบัสเมทริกซ์จำนวน 8 บัส (สเตอริโอ)
ออสซิลเลเตอร์: สัญญาณรบกวนสีขาว 2 ชนิด สัญญาณรบกวนสีชมพู หรือออสซิลเลเตอร์คลื่นไซน์

STAGเชื่อมต่ออี: ช่องเสียงดิจิตอล 32 ช่องที่ 48kHz และ 24 บิตผ่านทางขั้วต่อ XLR
เครื่องเล่น USB: 4 ช่องจากเครื่องเล่น USB (พอร์ต Type A) บนแผงด้านหน้า Files จะต้องเป็นไฟล์เสียง .wav ที่ไม่มีการบีบอัด
สัญญาณผู้ใช้: สัญญาณที่สามารถได้รับมาจากจุดต่าง ๆ ในกระแสสัญญาณของช่องอินพุต บัส บัสหลัก หรือบัสเมทริกซ์ หรือแหล่งที่แพตช์ใหม่ผ่านแพตช์ของผู้ใช้ 24 รายการ

เมื่อมีการแพทช์ช่องที่อยู่ติดกันหลายช่อง การคลิกที่ปุ่ม “+1 อัตโนมัติ” จะเลือกช่องคอนโซลต่อไปนี้โดยอัตโนมัติ เพื่อการกำหนดอินพุตที่รวดเร็วยิ่งขึ้น

หากต้องการล้างอินพุตของช่อง ให้คลิกที่ “ไม่มี”
สามารถกำหนดค่าการกำหนดค่าโมโน สเตอริโอ หรือมิดไซด์ของแต่ละช่องได้โดยใช้ปุ่ม M, ST และ M/S

แหล่งที่มา

เมื่อคลิกที่ปุ่ม Sources ตัวเลือกการปรับแต่งเฉพาะสำหรับ Sources จะปรากฏขึ้น คุณสามารถเข้าถึงกลุ่ม Sources ทั้งหมดได้โดยใช้เมนูแบบเลื่อนลงที่ด้านบนของหน้าจอ

คุณสามารถเปลี่ยนชื่อแหล่งที่มา กำหนดค่าเป็นแหล่งสัญญาณโมโน สเตอริโอ หรือมิดไซด์ เปิดใช้งานพลังงานแฟนทอม (โดยกดปุ่ม 48V ค้างไว้) กลับขั้ว เพิ่มไอคอน เปลี่ยนสีแหล่งที่มา และเพิ่มกลุ่มปิดเสียง tags เพื่อให้แหล่งสัญญาณถูกปิดเสียงเมื่อกลุ่มปิดเสียงที่เกี่ยวข้องทำงานอยู่ สัญญาณที่จัดกลุ่มเป็นรูปแบบสเตอริโอหรือมิดไซด์สามารถป้อนเข้าในช่องสัญญาณเดียวบนคอนโซลได้
หากสัญญาณไม่ติดกัน (เช่นample, LOCAL IN 1 และ 3) หรืออยู่ในกลุ่มแหล่งที่มาที่แตกต่างกัน (เช่นample, Local IN 1 และ AUX 1) สามารถจัดกลุ่มได้โดยใช้

แพทช์ของผู้ใช้

USER PATCHES สามารถพบได้ในกลุ่มแหล่งที่มาของ USER SIGNAL และมีป้ายกำกับเป็น USR 25 ถึง 48 หลังจากคลิกบนแพทช์ของผู้ใช้ สัญญาณที่ป้อนเข้าไปจะถูกกำหนดไว้ทางด้านขวาของหน้าจอ แพทช์ของผู้ใช้สามารถกำหนดค่าเป็นโมโน สเตอริโอ หรือมิดไซด์ และใช้เป็นแหล่งสำหรับช่องสัญญาณบนคอนโซล

เอาท์พุต

เมื่อคลิกที่ปุ่มเอาต์พุต ตัวเลือกการกำหนดเส้นทางสำหรับเอาต์พุตจะปรากฏขึ้น คุณสามารถกำหนดเส้นทางจากแหล่งใดก็ได้ไปยังเอาต์พุตใดก็ได้
ด้านซ้ายของหน้าจอจะแสดงเอาต์พุตดิจิทัลและแอนะล็อกที่มีอยู่ กลุ่มเอาต์พุตทั้งหมดสามารถเข้าถึงได้ผ่านเมนูแบบเลื่อนลงที่ด้านบนของหน้าจอ
สามารถเลือกสัญญาณที่จะป้อนเข้าเอาต์พุตที่เลือกได้จากด้านขวาของหน้าจอ กลุ่มแหล่งที่มาทั้งหมดสามารถเข้าถึงได้จากเมนูแบบเลื่อนลงที่ด้านบนของหน้าจอ

กลุ่มเอาต์พุต WLIVE REC และ RECORDER ควบคุมการกำหนดเส้นทางการบันทึกลงในการ์ด SD สองใบหรือบนแฟลชไดรฟ์ USB ที่เชื่อมต่อกับแผงด้านหน้า สามารถบันทึกช่องสัญญาณได้สูงสุด 64 ช่องบนการ์ด SD (32 ช่องต่อการ์ด) หรือ 4 ช่องบนแฟลชไดรฟ์ USB สามารถบันทึกช่องสัญญาณได้สูงสุด 48 ช่องบนคอมพิวเตอร์ที่เชื่อมต่อผ่าน USB กับแผงด้านหลัง

การตั้งค่า

ทั่วไป

ด้านซ้ายของหน้าจอแสดงชื่อคอนโซลที่สามารถแก้ไขได้ หมายเลขซีเรียล เวอร์ชันเฟิร์มแวร์ และการ์ดขยายที่ติดตั้ง
USB MSD ACCESS ควบคุมเนื้อหาที่จะแสดงขึ้นเมื่อเชื่อมต่อกับคอมพิวเตอร์ผ่าน USB เลือก WING OS เพื่อโหลดการอัปเดตซอฟต์แวร์บนคอนโซล เลือก WING DATA เพื่อจัดการข้อมูลการแสดงคอนโซลที่บันทึกไว้ (การแสดง การตัด การจับภาพ การตั้งค่าล่วงหน้า คลิป) หากต้องการตัดการเชื่อมต่อคอนโซลจากคอมพิวเตอร์หรือกลับสู่การเล่นเสียงผ่าน USB จากคอมพิวเตอร์ ให้ดีดคอนโซลออกตามปกติโดยใช้แฟลชไดรฟ์ USB ทั่วไป

สามารถตั้งเวลาและวันที่ได้จากเมนู CLOCK
INIT CONSOLE ใช้เพื่อรีเซ็ตช่องสัญญาณ aux บัส บัสหลัก บัสเมทริกซ์ แหล่งที่มา เอาต์พุต DCA กลุ่มปิดเสียง และการตั้งค่าเอฟเฟกต์ของคอนโซล สามารถเลือกรายการทั้งหมดได้โดยคลิกที่ ALL สามารถเลือกรายการที่ต้องการได้โดยคลิกที่รายการนั้น หากต้องการล้างการเลือก ให้คลิกที่ NONE การตั้งค่ารายการที่เลือกจะถูกรีเซ็ตเมื่อคลิก INIT
นอกจากนี้ ยังสามารถรีเซ็ตคอนโซลได้โดยการกดปุ่ม CLR SOLO บนจอแสดงผลหลักค้างไว้ขณะเปิดคอนโซล

เสียง

ส่วน AUDIO CLOCK จะควบคุมคอนโซลampการตั้งค่าอัตราความเร็วสัญญาณนาฬิกา (CLOCK RATE) และแหล่งสัญญาณนาฬิกาคำ (SYNC SOURCE)
โดยการคลิกที่ช่องสัญญาณและกริดบัสเสริมด้านล่าง INPUT SELECT จะสามารถสลับระหว่างอินพุต MAIN และ ALT สำหรับช่องสัญญาณทั้ง 40 ช่องและบัสเสริม 8 ช่องได้อย่างง่ายดาย
PREFERENCES มีตัวเลือกการปิดเสียงและการเล่นเดี่ยวหลายแบบ
สามารถตั้งค่าโซโลที่แตกต่างกันได้เป็นพรี (PFL) หรือโพสต์เฟเดอร์ (AFL)

USB AUDIO เลือกจำนวนช่องสัญญาณที่สามารถใช้งานได้ผ่านการเชื่อมต่อ USB ประเภท B บนแผงด้านหลังจาก 2 ถึง 48 ช่องสัญญาณ
AUTOMIX จะปรับระดับของแหล่งสัญญาณหลายแหล่งโดยอัตโนมัติเพื่อให้ระดับเอาต์พุตคงที่ ซึ่งมีประโยชน์ในสถานการณ์ที่ผู้พูดต่างคนต่างพูดtage ในเวลาเดียวกัน เช่นample. ช่องสัญญาณสูงสุด 16 ช่องสามารถใช้ระบบผสมอัตโนมัติ (ในช่องหลังการแทรก) ใน XNUMX กลุ่ม (A/B)

พื้นผิว

หน้าจอนี้มีตัวเลือกต่างๆ มากมายเกี่ยวกับไฟ การวัดแสง และการเขียนของพื้นผิวคอนโซล

ระยะไกล

สามารถควบคุมการตั้งค่าคอนโซลต่างๆ ได้หลายแบบผ่าน MIDI ไม่ว่าจะเป็นผ่าน DIN-5 หรือการเชื่อมต่อ USB ส่วนควบคุมระยะไกล MIDI จะกำหนดว่าจะควบคุมพารามิเตอร์ใดผ่านการเชื่อมต่อใด
ส่วน HA REMOTE ควบคุมรีโมตคอนโทรลของคอนโซลผ่านพอร์ต AES50 A, B และ C
สามารถตั้งค่าโหมด IP และที่อยู่ได้ในส่วนเครือข่าย

ดอว์

คอนโซล WING สามารถใช้เป็นตัวควบคุม DAW ได้ การตั้งค่าที่เกี่ยวข้องจะปรากฏบนหน้าจอ DAW สามารถโหลดการตั้งค่าล่วงหน้าสำหรับ DAW ต่างๆ ได้โดยอัตโนมัติผ่านเมนูแบบเลื่อนลง
หากต้องการให้คอนโซลทำงานเป็นตัวควบคุม DAW จะต้องกดปุ่มรีโมทคอนโทรลทางด้านซ้ายของตัวควบคุมแบบกำหนดเอง

ห้องสมุด

หน้าจอห้องสมุดคือ file ผู้จัดการสำหรับสื่อประเภทต่างๆ รวมถึงไฟล์เสียง .wav fileบันทึกสแนปช็อต สนิปเป็ต และเอฟเฟกต์และการตั้งค่าช่องไว้ล่วงหน้าในหน่วยความจำภายในของคอนโซลหรือในแฟลชไดรฟ์ USB ที่เชื่อมต่อกับแผงด้านหน้า

สแน็ป

แท็บ SNAP ใช้สำหรับจัดการสแนปช็อตที่บันทึกช่องสัญญาณของคอนโซล, AUX, บัส, บัสหลัก, บัสเมทริกซ์, แหล่งที่มา, เอาท์พุต, DCA, กลุ่มปิดเสียง และการตั้งค่าเอฟเฟกต์
เนื้อหาที่สามารถบันทึกได้รวมถึงการปรับแต่งช่อง tagsการแพทช์ ฟิลเตอร์ การหน่วงเวลา การตั้งค่าแถบช่องสัญญาณ EQ การแพน การส่ง เฟเดอร์ ปิดเสียง และลำดับการประมวลผลในช่องสัญญาณ
ปุ่ม SAVE จะบันทึกการตั้งค่าทั้งหมดของคอนโซล ปุ่ม SAVE+SCOPE ช่วยให้ผู้ใช้สามารถเลือกเนื้อหาที่ต้องการบันทึกสำหรับช่องที่ต้องการได้ ปุ่ม NONE และ ALL จะช่วยให้เลือกเนื้อหาที่ต้องการได้รวดเร็วยิ่งขึ้น

สแนปช็อตจะถูกบันทึกไว้ในหน่วยความจำภายในของคอนโซลหรือในแฟลชไดรฟ์ USB ที่เชื่อมต่อกับแผงด้านหน้า ขึ้นอยู่กับตำแหน่งที่เลือกไว้ที่มุมซ้ายบนของหน้าจอ
หลังจากที่มีการเปลี่ยนแปลงการตั้งค่าคอนโซลแล้ว สามารถบันทึกการเปลี่ยนแปลงเหล่านี้ลงในสแนปช็อตที่มีอยู่แล้วได้ โดยการคลิกที่สแนปช็อตที่ต้องการ จากนั้นคลิกที่ UPDATE
หากต้องการอัปเดตเฉพาะช่องหรือเนื้อหาที่เจาะจง ให้คลิกที่อัปเดตบางส่วน และเลือกการตั้งค่าที่ต้องการ

หากต้องการโหลดสแนปช็อตที่มีหรือไม่มีขอบเขตที่กำหนดไว้ ให้คลิกที่ LOAD สแนปช็อตจะจัดเก็บพารามิเตอร์ทั้งหมดไว้เสมอ แต่จะเรียกคืนเฉพาะพารามิเตอร์ที่กำหนดไว้เมื่อใช้ SAVE+SCOPE หากต้องการแก้ไขขอบเขตของสแนปช็อตที่มีอยู่ ให้คลิกที่ EDIT SCOPE นอกจากนี้ ยังสามารถโหลดการตั้งค่าเฉพาะจากสแนปช็อตทั้งหมดได้ด้วยปุ่ม PARTIAL LOAD

สนิป

สามารถใช้ Snippet เพื่อเรียกคืนการตั้งค่าที่แม่นยำยิ่งขึ้น เช่น การเปลี่ยนแปลงโปรเซสเซอร์เฉพาะในแถบช่องสัญญาณ หากต้องการเลือกการตั้งค่าที่จะจัดเก็บใน Snippet ให้คลิกปุ่ม REC แล้วปรับการตั้งค่าที่ต้องการด้วยตนเอง จำนวนพารามิเตอร์ที่แก้ไขจะแสดงบนหน้าจอ อย่าลืมคลิก STOP หลังจากทำการเปลี่ยนแปลงทั้งหมดแล้ว
สามารถเพิ่มหรือลบพารามิเตอร์จากสไนปเป็ตได้โดยใช้ปุ่ม เพิ่มรายการ และ ลบรายการ

ทั่วโลก

สามารถป้องกันช่องสัญญาณ บัส แหล่งที่มา เอาต์พุต DCA กลุ่มปิดเสียง หรือเอฟเฟกต์และเนื้อหาที่เกี่ยวข้องไม่ให้ถูกเขียนทับเมื่อโหลดสแนปช็อตหรือสไนปเป็ต โดยคลิกที่ปุ่ม GLOBAL ที่มุมขวาบนของหน้าจอและระบุสิ่งที่ต้องได้รับการป้องกัน ทุกครั้งที่มีการป้องกันการตั้งค่า ไอคอนล็อกจะเปลี่ยนเป็นสีแดง

คลิป

คอนโซล WING สามารถเล่นไฟล์ .wav ได้ fileจากการคัดลอกก่อนหน้านี้จากคอมพิวเตอร์ไปยังที่จัดเก็บข้อมูลภายในผ่านการเชื่อมต่อ USB WING DATA แฟลชไดรฟ์ USB ที่เชื่อมต่อกับแผงด้านหน้าหรือการบันทึกไฟล์ .wav ที่ทำโดยคอนโซลและจัดเก็บไว้ในแฟลชไดรฟ์ USB หรือในการ์ด SD สูงสุดสองใบในแผงด้านหลัง
สามารถเลือกคลิปได้ที่แผงด้านซ้าย และเล่นโดยใช้แผงด้านขวาได้

เอฟเฟกต์ที่โหลดไว้ในช่อง 16 ช่องของหน้าจอ EFFECTS จะแสดงขึ้นบนหน้าจอ FX การตั้งค่าช่อง 16 ช่องสามารถบันทึกและเรียกกลับมาได้

ชาน

สามารถบันทึกและเรียกค้นช่องรายการแต่ละช่องได้ การตั้งค่าช่องรายการทั้งหมดจะถูกบันทึกไว้เมื่อใช้ฟีเจอร์นี้ เมื่อโหลดแล้ว จะโหลดเฉพาะการกำหนดค่าที่เลือกเท่านั้น

แสดง

คุณสามารถจัดกลุ่มและบันทึกภาพสแนปช็อต สนิปเป็ต คลิป การตั้งค่าเอฟเฟกต์ และการตั้งค่าช่องเป็นรายการได้ โดยไปที่แท็บ SHOW และคลิก CREATE จากนั้นไปที่รายการที่ต้องการในหน่วยความจำภายในหรือแฟลชไดรฟ์ ตรวจสอบให้แน่ใจว่าแท็บ SHOW เปิดอยู่ จากนั้นคลิกปุ่ม ADD ITEM TO SHOW

คลิกปุ่มบันทึกในแท็บแสดง
รายการในรายการสามารถจัดเรียงตามลำดับที่กำหนดได้ ลำดับของรายการจะแสดงเมื่อเลือกไอคอนภาพยนตร์
รายการต่างๆ สามารถนำทางได้โดยใช้ปุ่ม SHOW CNTRL บนส่วนกลางของคอนโซล เลือกรายการที่ต้องการ PREV และ NEXT GO จะเรียกใช้แต่ละรายการ GO+PREV และ
GO+NEXT เลือกและเรียกใช้รายการโดยอัตโนมัติ

คุณประโยชน์

ปุ่มนี้ไม่มีหน้าจอของตัวเอง แต่ทำงานร่วมกับหน้าจออื่นได้ ฟังก์ชันนี้ขึ้นอยู่กับบริบท ดังนั้นการกดปุ่ม UTILITY อาจทำให้มีตัวเลือกหรือการตั้งค่าเพิ่มเติมปรากฏขึ้น ขึ้นอยู่กับหน้าจอที่ใช้งานอยู่ในขณะนั้น

เครื่องบันทึก/เครื่องเล่นแบบแยกส่วน

สามารถเข้าถึงเครื่องบันทึก USB และ SD และเครื่องเล่นที่เกี่ยวข้องได้โดยใช้ไอคอนที่ด้านบนของจอแสดงผลหลัก

เครื่องบันทึก USB

สามารถบันทึกช่องสัญญาณได้สูงสุด 4 ช่องบนแฟลชไดรฟ์ที่เชื่อมต่อกับแผงด้านหน้า สัญญาณที่ส่งไปยังช่องสัญญาณทั้ง XNUMX ช่องนี้ได้รับการกำหนดผ่านกลุ่มเอาต์พุต RECORDER ที่พบในส่วน OUTPUTS ของหน้าจอ ROUTING

เครื่องบันทึก SD WING-LIVE

การ์ดขยาย WING-LIVE สามารถบันทึกช่องสัญญาณได้สูงสุด 64 ช่องบนการ์ด SD สองใบ โดยจะบันทึกได้ 32 ช่องบนการ์ดแต่ละใบ สัญญาณที่ส่งไปยังแต่ละช่องสัญญาณจะได้รับการกำหนดผ่านกลุ่มเอาต์พุต WLIVE REC ในส่วนเอาต์พุตของหน้าจอ ROUTING

อัพเดตเฟิร์มแวร์

เฟิร์มแวร์คอนโซล WING สามารถอัปเดตได้อย่างง่ายดายผ่าน USB ดาวน์โหลดเฟิร์มแวร์ file จากหน้าผลิตภัณฑ์บน behringer.com และทำตามขั้นตอนเหล่านี้:

เปิดหน้า SETUP/GENERAL และเปิดใช้งานการเข้าถึงระบบปฏิบัติการ
ต่อสาย USB เข้ากับพอร์ตที่แผงด้านหลังและคอมพิวเตอร์ของคุณ
ไดรฟ์เสมือนจะปรากฏบนคอมพิวเตอร์ของคุณ คล้ายกับการเชื่อมต่อแฟลชไดรฟ์หรือฮาร์ดไดรฟ์ภายนอก ดับเบิลคลิกที่ไดรฟ์เพื่อเปิด
ลากเฟิร์มแวร์ใหม่ file ลงในไดรฟ์ โปรดทราบว่าแม้ว่า WING จะบูตโดยใช้เฟิร์มแวร์เวอร์ชันล่าสุดในไดรฟ์นั้นเสมอ แต่ขอแนะนำให้ลบเฟิร์มแวร์รุ่นเก่าออก fileหรือย้ายไปยังโฟลเดอร์ย่อย

หากคอนโซลไม่บู๊ตตามปกติ คุณยังสามารถอัปเดตเฟิร์มแวร์โดยใช้ขั้นตอนนี้:

เมื่อปิดคอนโซล ให้ต่อสาย USB เข้ากับพอร์ตที่แผงด้านหลังและกับคอมพิวเตอร์ของคุณ
กดปุ่ม SETUP ค้างไว้ จากนั้นเปิดคอนโซล
OS และไดรฟ์ DATA จะปรากฏบนคอมพิวเตอร์ของคุณ คล้ายกับการเชื่อมต่อแฟลชไดรฟ์หรือฮาร์ดไดรฟ์ภายนอก ดับเบิลคลิกที่ไดรฟ์เพื่อเปิด
ลากเฟิร์มแวร์ใหม่ file ลงในไดรฟ์ OS
- บันทึก: WING จะบูตโดยใช้เฟิร์มแวร์ล่าสุดในไดรฟ์นั้นเสมอ
หลังจากที่ file โอนแล้ว นำไดรฟ์เสมือนออก คอนโซลควรรีบูตโดยอัตโนมัติเมื่อติดตั้งเฟิร์มแวร์ใหม่ หากไม่เป็นเช่นนั้น ให้เปิด/ปิดคอนโซลด้วยตนเอง

ทางลัด

วัตถุประสงค์	เข้า โหมด	ผล	EXIT
ปิดใช้งานการควบคุมแบบสัมผัสของจอแสดงผลหลัก	ถือ CLR SOLO, ตั้งค่า, ยูทิลิตี้	เครื่องหมาย X ขนาดเล็กจะปรากฏขึ้นและการใช้งานแบบสัมผัสของหน้าจอหลักจะถูกปิดใช้งาน สามารถใช้เมาส์ USB เพื่อควบคุม GUI ได้ การแสดงผลจะได้รับการปรับเทียบเมื่อออกจากโหมด	กด UTILITY และ CLR SOLO ค้างไว้จนกระทั่ง X หายไป
	กดปุ่ม SETUP และ CLR SOLO ค้างไว้ > 1.5 วินาที	รีเซ็ตแผงสัมผัส (อาจช่วยแก้ไขปัญหาหน้าจอสัมผัสค้างชั่วคราวได้สักระยะหนึ่ง)
สัมผัส UI > ทดสอบการคลิกแบบ Ghost	กดปุ่ม METERS และ HOME ค้างไว้ 5 วินาทีในขณะที่เปิดคอนโซล
เปิดใช้งาน OS DRIVE และโหมดทดสอบพื้นผิว	กด SETUP ค้างไว้ขณะเปิดเครื่อง	คอนโซลปรากฏเป็นไดรฟ์สองตัวบนคอมพิวเตอร์ที่เชื่อมต่ออยู่ ได้แก่ WING OS สำหรับเฟิร์มแวร์ปฏิบัติการมิกเซอร์ และ WING DATA สำหรับสแน็ปช็อตและคลิป fileฯลฯ สามารถทดสอบการทำงานที่ถูกต้องของการควบคุมพื้นผิวทั้งหมดได้	รีบูตคอนโซล
ปิดเครื่องและรีสตาร์ท	กด EFFECT ค้างไว้แล้วกด HOME หลังจากเริ่มการปิดระบบจากหน้าจอตั้งค่า	คอนโซลจะปิดลงอย่างปลอดภัยและรีสตาร์ทโดยอัตโนมัติ
ล็อคพื้นผิว	กดปุ่ม HOME ค้างไว้ประมาณ 1.5 วินาที	ล็อคพื้นผิวคอนโซลขณะที่ระบบเสียงและรีโมตคอนโทรลยังคงทำงานโดยไม่ได้รับผลกระทบ กดปุ่มพร้อมกันหลายๆ ปุ่ม (เฉพาะปุ่มรอบหน้าจอสัมผัส) ขณะล็อกจะถูกบันทึกเป็น “รหัสผ่าน” สำหรับการปลดล็อก คุณจะต้องกดปุ่มแบบเดียวกันนี้เมื่อปลดล็อก	กดปุ่ม HOME ค้างไว้ประมาณ 1.5 วินาทีอีกครั้ง พร้อมกับ "รหัสผ่าน" ของปุ่มที่ถูกกดขณะล็อก หรือปิดและเปิดคอนโซลอีกครั้ง
เริ่มต้นคอนโซล (จะลบเฉพาะที่เก็บข้อมูลชั่วคราวเท่านั้น จะไม่มีการลบสแน็ปช็อต ฯลฯ)	กด CLR SOLO ค้างไว้ขณะเปิดคอนโซล	เหมือนกับการใช้ INITIALIZE (จากเพจ SETUP) แต่ก่อนที่คอนโซลจะโหลดสถานะที่บันทึกไว้ (ในกรณีที่สแน็ปช็อตที่โหลดล่าสุดทำให้คอนโซลขัดข้องจนเกิดการบูตซ้ำ)
จับภาพหน้าจอ	กด CLR SOLO ค้างไว้แล้วกด UTILITY	เก็บไฟล์ bmp ของหน้าจอปัจจุบันไว้ในไดรฟ์ USB ของคุณ ก่อนอื่นต้องสร้างโฟลเดอร์ชื่อ 'screens' ในรูทของไดรฟ์ USB
ข้ามการโหลดอัตโนมัติของการเริ่มต้น files	กด LIBRARY ค้างไว้ขณะเปิดคอนโซล	ไม่โหลด STARTUP.snap, STARTUP.snip และ STARTUP*.show files ในไดเร็กทอรี STARTUP ในระหว่างการบูต
การกำหนดค่าฮาร์ดแวร์เสริม เช่น โมดูล AoIP ภายในสำหรับ Dante หรือ WSG	กด UTILITY ค้างไว้ 5 วินาทีขณะเปิดเครื่อง	กล่องโต้ตอบการกำหนดค่าช่วยให้สามารถระบุตัวเลือกฮาร์ดแวร์ได้

ข้อมูลจำเพาะ

กำลังประมวลผล
ช่องทางการประมวลผลอินพุต	ช่องอินพุตสเตอริโอ 40 ช่อง, ช่อง AUX สเตอริโอ 8 ช่อง
ช่องทางการประมวลผลเอาท์พุต	บัสเสริมสเตอริโอ 16 ตัว เมทริกซ์สเตอริโอ 8 ตัว เมนสเตอริโอ 4 ตัว
เครื่องยนต์เอฟเฟกต์ภายใน (สเตอริโอแท้ทั้งหมด)	สล็อต FX พรีเมียม 8 ช่อง, สล็อต FX มาตรฐาน 8 ช่อง
เมทริกซ์การกำหนดเส้นทางแบบจุดต่อจุด	สัญญาณ 500 x 502
การประมวลผลสัญญาณ	จุดลอยตัว 40 บิต 48 kHz
ตัวแปลง A/D (8 ช่อง, 48 kHz, 24 บิต)	ช่วงไดนามิค 114 เดซิเบล*
ตัวแปลง D/A (สเตอริโอ 48 kHz 24 บิต)	ช่วงไดนามิก 120 เดซิเบล*
เวลาแฝง I/O (อินพุตคอนโซลไปยังเอาต์พุต)	1.0 มิลลิวินาที
เวลาแฝงของเครือข่าย (stagอีบ็อกซ์ใน > คอนโซล > stagกล่องอิเล็กทรอนิกส์ออก)	1.2 มิลลิวินาที
ตัวเชื่อมต่อ
ไมโครโฟนพรีซีรีส์ Midas PROampเครื่องฟอก (XLR)	24
เอาต์พุต XLR แบบสมดุล	8
อินพุต/เอาต์พุตเสริม (¼” TRS แบบสมดุล โมโน)	ไม่มีข้อมูล
เอาต์พุตโทรศัพท์ (¼” TRS, สเตอริโอ)	5
อินพุต/เอาต์พุต AES/EBU ดิจิทัล (XLR)	1 / 1
พอร์ต AES50 (Klark Teknik SuperMAC, 100 Mbit/s)	3
อินเทอร์เฟซการ์ดขยาย	ช่องอินพุต/เอาต์พุตเสียง 64 x 64
StageConnect HOST(Master) I/O (จ่ายไฟ 12 V / 18 W, XLR, 32 ช่อง)	1
อินพุต/เอาต์พุต MIDI	1 / 1
GPIO บน TRS กำหนดค่าได้	2 x 2
อุปกรณ์ USB 2.0 ประเภท B (ช่องสัญญาณเสียง 48 บิต 48 x 24 ช่องและ MIDI I/O)	1
โฮสต์ USB 2.0 ชนิด A (เสียงและข้อมูล 5 VDC, 1 A)	1
พอร์ต LAN อีเธอร์เน็ต, RJ45, 1 Gbit/s	2. สลับภายใน
ซ็อกเก็ตโมดูลภายใน Audio over IP (AoIP) (โมดูล Dante, AES67 หรือ SoundGrid เป็นทางเลือก)	สูงสุด 64 x 64 ช่อง @ 48 kHz
ปลั๊กไฟหลัก IEC พร้อมสวิตช์ไฟ	1
อินพุตไมโครโฟน ลักษณะพิเศษ (ไมค์ ป้อนข้อมูลไปที่ เอาท์พุตแบบแอนะล็อก)
ออกแบบ	ไมดาส โปร ซีรีส์
THD+N (เกน 0 เดซิเบล, เอาต์พุต 0 dBu)	<0.004%*
THD+N (เพิ่ม +40 dB, เอาต์พุต 0 dBu ถึง +20 dBu)	<0.006%*
อิมพีแดนซ์อินพุต (ไม่สมดุล / สมดุล	1 กิโลโอห์ม / 2 กิโลโอห์ม
ระดับอินพุตสูงสุดที่ไม่ใช่คลิป	+21 เดซิเบล
Phantom power (สลับได้ต่ออินพุต)	+48 โวลต์
สัญญาณรบกวนอินพุตเทียบเท่าที่อัตราขยาย +45 dB (แหล่ง 150 Ω)	-128 เดซิเบล*
CMRR @ กำไรรวม (ทั่วไป)	>50 เดซิเบล
CMRR @ อัตราขยาย 40 dB (ทั่วไป)	>70 เดซิเบล
อินพุต/เอาท์พุต ลักษณะเฉพาะ
การตอบสนองความถี่ที่ 48 kHz sampอัตราขยาย 0 ถึง -1 dB (ตั้งค่าเกนใดก็ได้)	10 เฮิรตซ์ – 20 กิโลเฮิรตซ์
ช่วงไดนามิค อินพุตอะนาล็อกถึงเอาต์พุตอะนาล็อก (ทั่วไป) XLR / aux	111 เดซิเบล* / 108 เดซิเบล*
ช่วงไดนามิก A/D ก่อนamplifier และตัวแปลง (ทั่วไป), XLR / aux	112 เดซิเบล* / 110 เดซิเบล*
ช่วงไดนามิก D/A, ตัวแปลงและเอาต์พุต (ทั่วไป), XLR / aux	118 เดซิเบล* / 112 เดซิเบล*
Crosstalk ปฏิเสธที่ 1 kHz, ช่องที่อยู่ติดกัน	100 เดซิเบล
ระดับเอาท์พุต, ขั้วต่อ XLR (ปกติ/สูงสุด)	+4 เดซิเบล / +21 เดซิเบล
อิมพีแดนซ์เอาต์พุต ขั้วต่อ XLR (ไม่สมดุล / สมดุล)	75 โอห์ม / 75 โอห์ม
อิมพีแดนซ์อินพุต ขั้วต่อ TRS (ไม่สมดุล / สมดุล)	ไม่มีข้อมูล
ระดับอินพุตสูงสุดแบบไม่คลิป ขั้วต่อ TRS	ไม่มีข้อมูล
ระดับเอาท์พุตเสริม TRS (ปกติ/สูงสุด)	ไม่มีข้อมูล
อิมพีแดนซ์เอาต์พุตเสริม TRS (ไม่สมดุล / สมดุล)	ไม่มีข้อมูล
ค่าอิมพีแดนซ์เอาต์พุตหูฟัง / ระดับเอาต์พุตสูงสุด	500 มิลลิวัตต์ @ 75 Ω / +18 dBu
ระดับสัญญาณรบกวนที่เหลืออยู่ ขั้วต่อ XLR ออก 1-16 อัตราขยายแบบรวม	-97 เดซิเบล*
ระดับเสียงรบกวนที่เหลือ ขั้วต่อ aux และจอภาพ TRS out	ไม่มีข้อมูล

กำลังประมวลผล
ช่องทางการประมวลผลอินพุต	ช่องอินพุตสเตอริโอ 40 ช่อง, ช่อง AUX สเตอริโอ 8 ช่อง
ช่องทางการประมวลผลเอาท์พุต	บัสเสริมสเตอริโอ 16 ตัว เมทริกซ์สเตอริโอ 8 ตัว เมนสเตอริโอ 4 ตัว
เครื่องยนต์เอฟเฟกต์ภายใน (สเตอริโอแท้ทั้งหมด)	สล็อต FX พรีเมียม 8 ช่อง, สล็อต FX มาตรฐาน 8 ช่อง
เมทริกซ์การกำหนดเส้นทางแบบจุดต่อจุด	สัญญาณ 500 x 502
การประมวลผลสัญญาณ	จุดลอยตัว 40 บิต 48 kHz
ตัวแปลง A/D (8 ช่อง, 48 kHz, 24 บิต)	ช่วงไดนามิค 114 เดซิเบล*
ตัวแปลง D/A (สเตอริโอ 48 kHz 24 บิต)	ช่วงไดนามิก 120 เดซิเบล*
เวลาแฝง I/O (อินพุตคอนโซลไปยังเอาต์พุต)	1.0 มิลลิวินาที
เวลาแฝงของเครือข่าย (stagอีบ็อกซ์ใน > คอนโซล > stagกล่องอิเล็กทรอนิกส์ออก)	1.2 มิลลิวินาที
ตัวเชื่อมต่อ
ไมโครโฟนพรีซีรีส์ Midas PROampเครื่องฟอก (XLR)	24
เอาต์พุต XLR แบบสมดุล	8
อินพุต/เอาต์พุตเสริม (¼” TRS แบบสมดุล โมโน)	ไม่มีข้อมูล
เอาต์พุตโทรศัพท์ (¼” TRS, สเตอริโอ)	5
อินพุต/เอาต์พุต AES/EBU ดิจิทัล (XLR)	1 / 1
พอร์ต AES50 (Klark Teknik SuperMAC, 100 Mbit/s)	3
อินเทอร์เฟซการ์ดขยาย	ช่องอินพุต/เอาต์พุตเสียง 64 x 64
StageConnect HOST(Master) I/O (จ่ายไฟ 12 V / 18 W, XLR, 32 ช่อง)	1
อินพุต/เอาต์พุต MIDI	1 / 1
GPIO บน TRS กำหนดค่าได้	2 x 2
อุปกรณ์ USB 2.0 ประเภท B (ช่องสัญญาณเสียง 48 บิต 48 x 24 ช่องและ MIDI I/O)	1
โฮสต์ USB 2.0 ชนิด A (เสียงและข้อมูล 5 VDC, 1 A)	1
พอร์ต LAN อีเธอร์เน็ต, RJ45, 1 Gbit/s	2. สลับภายใน
ซ็อกเก็ตโมดูลภายใน Audio over IP (AoIP) (โมดูล Dante, AES67 หรือ SoundGrid เป็นทางเลือก)	สูงสุด 64 x 64 ช่อง @ 48 kHz
ปลั๊กไฟหลัก IEC พร้อมสวิตช์ไฟ	1
อินพุตไมโครโฟน ลักษณะพิเศษ (ไมค์ ป้อนข้อมูลไปที่ เอาท์พุตแบบแอนะล็อก)
ออกแบบ	ไมดาส โปร ซีรีส์
THD+N (เกน 0 เดซิเบล, เอาต์พุต 0 dBu)	<0.004%*
THD+N (เพิ่ม +40 dB, เอาต์พุต 0 dBu ถึง +20 dBu)	<0.006%*
อิมพีแดนซ์อินพุต (ไม่สมดุล / สมดุล	1 กิโลโอห์ม / 2 กิโลโอห์ม
ระดับอินพุตสูงสุดที่ไม่ใช่คลิป	+21 เดซิเบล
Phantom power (สลับได้ต่ออินพุต)	+48 โวลต์
สัญญาณรบกวนอินพุตเทียบเท่าที่อัตราขยาย +45 dB (แหล่ง 150 Ω)	-128 เดซิเบล*
CMRR @ กำไรรวม (ทั่วไป)	>50 เดซิเบล
CMRR @ อัตราขยาย 40 dB (ทั่วไป)	>70 เดซิเบล
อินพุต/เอาท์พุต ลักษณะเฉพาะ
การตอบสนองความถี่ที่ 48 kHz sampอัตราขยาย 0 ถึง -1 dB (ตั้งค่าเกนใดก็ได้)	10 เฮิรตซ์ – 20 กิโลเฮิรตซ์
ช่วงไดนามิค อินพุตอะนาล็อกถึงเอาต์พุตอะนาล็อก (ทั่วไป) XLR / aux	111 เดซิเบล* / 108 เดซิเบล*
ช่วงไดนามิก A/D ก่อนamplifier และตัวแปลง (ทั่วไป), XLR / aux	112 เดซิเบล* / 110 เดซิเบล*
ช่วงไดนามิก D/A, ตัวแปลงและเอาต์พุต (ทั่วไป), XLR / aux	118 เดซิเบล* / 112 เดซิเบล*
Crosstalk ปฏิเสธที่ 1 kHz, ช่องที่อยู่ติดกัน	100 เดซิเบล
ระดับเอาท์พุต, ขั้วต่อ XLR (ปกติ/สูงสุด)	+4 เดซิเบล / +21 เดซิเบล
อิมพีแดนซ์เอาต์พุต ขั้วต่อ XLR (ไม่สมดุล / สมดุล)	75 โอห์ม / 75 โอห์ม
อิมพีแดนซ์อินพุต ขั้วต่อ TRS (ไม่สมดุล / สมดุล)	ไม่มีข้อมูล
ระดับอินพุตสูงสุดแบบไม่คลิป ขั้วต่อ TRS	ไม่มีข้อมูล
ระดับเอาท์พุตเสริม TRS (ปกติ/สูงสุด)	ไม่มีข้อมูล
อิมพีแดนซ์เอาต์พุตเสริม TRS (ไม่สมดุล / สมดุล)	ไม่มีข้อมูล
ค่าอิมพีแดนซ์เอาต์พุตหูฟัง / ระดับเอาต์พุตสูงสุด	500 มิลลิวัตต์ @ 75 Ω / +18 dBu
ระดับสัญญาณรบกวนที่เหลืออยู่ ขั้วต่อ XLR ออก 1-16 อัตราขยายแบบรวม	-97 เดซิเบล*
ระดับเสียงรบกวนที่เหลือ ขั้วต่อ aux และจอภาพ TRS out	ไม่มีข้อมูล

*ตัวเลขค่าเสียงรบกวนและช่วงไดนามิกที่ถ่วงน้ำหนักแบบ A

ข้อมูลอื่นๆ

ข้อมูลสำคัญอื่น ๆ

ข้อมูลที่สำคัญ

ลงทะเบียนออนไลน์ โปรดลงทะเบียนอุปกรณ์ Music Tribe ใหม่ของคุณทันทีหลังจากซื้อโดยเข้าไปที่ musictribe.com การลงทะเบียนการซื้อของคุณโดยใช้แบบฟอร์มออนไลน์ง่ายๆ ของเราจะช่วยให้เราสามารถดำเนินการเรียกร้องค่าซ่อมของคุณได้เร็วขึ้นและมีประสิทธิภาพมากขึ้น นอกจากนี้ โปรดอ่านข้อกำหนดและเงื่อนไขการรับประกันของเรา (หากมี)
เกิดความผิดพลาด หากผู้จำหน่าย Music Tribe Authorized Reseller ของคุณไม่ได้อยู่ในบริเวณใกล้เคียง คุณอาจติดต่อ Music Tribe Authorized Fulfiller สำหรับประเทศของคุณที่อยู่ในรายการ “Support” ได้ที่ musictribe.comหากไม่มีประเทศของคุณอยู่ในรายการ โปรดตรวจสอบว่าปัญหาของคุณสามารถจัดการได้โดย "การสนับสนุนออนไลน์" ของเราหรือไม่ ซึ่งสามารถพบได้ภายใต้ "การสนับสนุน" ที่ musictribe.com. หรืออีกวิธีหนึ่งโปรดส่งการอ้างสิทธิ์การรับประกันออนไลน์ที่ musictribe.com ก่อนส่งคืนผลิตภัณฑ์
การเชื่อมต่อพลังงาน ก่อนที่จะเสียบปลั๊กเครื่องเข้ากับเต้าเสียบไฟ โปรดตรวจสอบให้แน่ใจว่าคุณใช้แรงดันไฟฟ้าหลักที่ถูกต้องtagสำหรับรุ่นเฉพาะของคุณ ฟิวส์ที่ชำรุดจะต้องเปลี่ยนด้วยฟิวส์ประเภทและค่าพิกัดเดียวกันโดยไม่มีข้อยกเว้น

คำแถลงของ FCC

ข้อมูลการปฏิบัติตามข้อกำหนดของคณะกรรมการการสื่อสารของรัฐบาลกลาง

เบห์ริงเกอร์
แร็คปีกนก

ชื่อผู้รับผิดชอบ: มิวสิค ไทรบ์ คอมเมอร์เชียล เอ็นวี อิงค์
ที่อยู่: 122 E. 42nd St.1, 8th Floor นิวยอร์ก NY 10168 สหรัฐอเมริกา
ที่อยู่อีเมล: legal@musictribe.com

แร็คปีกนก

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส A ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อใช้งานอุปกรณ์ในสภาพแวดล้อมเชิงพาณิชย์ อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุได้ และหากไม่ได้ติดตั้งและใช้งานตามคู่มือการใช้งาน อาจทำให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ การใช้งานอุปกรณ์นี้ในพื้นที่อยู่อาศัยอาจทำให้เกิดการรบกวนที่เป็นอันตราย ซึ่งในกรณีนี้ ผู้ใช้จะต้องแก้ไขการรบกวนดังกล่าวด้วยค่าใช้จ่ายของตนเอง

อุปกรณ์นี้เป็นไปตามกฎ FCC ส่วนที่ 15 การทำงานต้องอยู่ภายใต้เงื่อนไขสองประการต่อไปนี้:

อุปกรณ์นี้จะไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย
อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน

การใช้งานอุปกรณ์นี้ในที่พักอาศัยอาจทำให้เกิดสัญญาณรบกวนวิทยุได้

ข้อมูลที่สำคัญ:

การเปลี่ยนแปลงหรือการดัดแปลงอุปกรณ์ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจาก Music Tribe อาจทำให้สิทธิ์ในการใช้งานอุปกรณ์ของผู้ใช้เป็นโมฆะ

ในที่นี้ Music Tribe ขอประกาศว่าผลิตภัณฑ์นี้สอดคล้องกับ Directive 2014/35/EU, Directive 2014/30/EU, Directive 2011/65/EU และ Amendment 2015/863/EU, Directive 2012/19/EU, Regulation 519/2012 REACH SVHC และ Directive 1907/2006/EC
ดูข้อความเต็มของ EU DoC ได้ที่ https://community.musictribe.com/

ผู้แทนสหภาพยุโรป: มิวสิค ไทรบ์ แบรนด์ ดีเค เอ/เอส
ที่อยู่: Gammel Strand 44, DK-1202 København K, เดนมาร์ก
ตัวแทนจากสหราชอาณาจักร: มิวสิค ไทรบ์ แบรนด์ส ยูเค จำกัด
ที่อยู่: ชั้น 8, 20 ถนน Farringdon ลอนดอน EC4A 4AB, สหราชอาณาจักร

การกำจัดผลิตภัณฑ์นี้อย่างถูกต้อง: สัญลักษณ์นี้บ่งบอกว่าต้องไม่ทิ้งผลิตภัณฑ์นี้ร่วมกับขยะในครัวเรือน ตามระเบียบ WEEE (2012/19/EU) และกฎหมายในประเทศของคุณ ควรนำผลิตภัณฑ์นี้ไปที่ศูนย์รวบรวมที่ได้รับอนุญาตสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ของเสีย (EEE) การจัดการขยะประเภทนี้อย่างไม่ถูกต้องอาจส่งผลเสียต่อสิ่งแวดล้อมและสุขภาพของมนุษย์ เนื่องจากสารที่อาจเป็นอันตรายซึ่งโดยทั่วไปเกี่ยวข้องกับ EEE ในขณะเดียวกัน ความร่วมมือของคุณในการกำจัดผลิตภัณฑ์นี้อย่างถูกต้องจะช่วยให้ใช้ทรัพยากรธรรมชาติอย่างมีประสิทธิภาพ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์เสียของคุณไปรีไซเคิล โปรดติดต่อสำนักงานในเมืองในพื้นที่ของคุณ หรือบริการรวบรวมขยะในครัวเรือนของคุณ

เอกสาร / แหล่งข้อมูล

ชั้นวางปีกเบห์ริงเกอร์ [พีดีเอฟ] คู่มือการใช้งาน
เครื่องมิกซ์เสียงดิจิตอลสเตอริโอเต็มรูปแบบ 48 ช่อง 28 บัส พร้อมปรีแอมป์ Midas PRO 24 ตัวamps, เอาท์พุต Midas PRO 8 ตัวและหน้าจอสัมผัส 10 ตัว, แร็คปีก, แร็ค

อ้างอิง

คู่มือการใช้งาน

ชั้นวางปีกเบห์ริงเกอร์

คำแนะนำการใช้ผลิตภัณฑ์

คำถามที่พบบ่อย

คำแนะนำด้านความปลอดภัยที่สำคัญ

การแนะนำ

แหล่งที่มา ช่องทาง บัส และเอาท์พุต

คำอธิบายฮาร์ดแวร์

แผงด้านหลัง

หน้าจอหลัก

เครื่องบันทึก/เครื่องเล่นแบบแยกส่วน

อัพเดตเฟิร์มแวร์

ทางลัด

ข้อมูลจำเพาะ

ข้อมูลอื่นๆ

คำแถลงของ FCC

เอกสาร / แหล่งข้อมูล

อ้างอิง

ฝากความคิดเห็น

ยกเลิกการตอบ
