DEEPOWER QS7 Electric Bike Instruction Manual

1. สินค้าหมดview

The DEEPOWER QS7 is an electric bike designed for adults, featuring a powerful motor and dual suspension for various terrains. It offers multiple battery options for extended range and is equipped with fat tires for stability and traction.

คุณสมบัติที่สำคัญ ได้แก่:

• มอเตอร์: Peak 1500W motor (up to 2000W peak), enabling speeds up to 30 MPH and 30° climbing capability.
• แบตเตอรี่: Removable 48V battery with options for 20Ah, 35Ah, or 60Ah, providing a range of 70 to 160 miles depending on the battery and riding mode.
• ยางรถยนต์ : 20x4 inch puncture-resistant fat tires for all-terrain performance.
• การระงับ: Dual suspension system (front fork + rear shock) for enhanced comfort and shock absorption.
• เบรค : High-performance dual disc brakes for reliable stopping power.
• เกียร์: Professional 7-speed drivetrain for versatile riding.
• แสดง: Intelligent colorful LCD display for essential ride information.

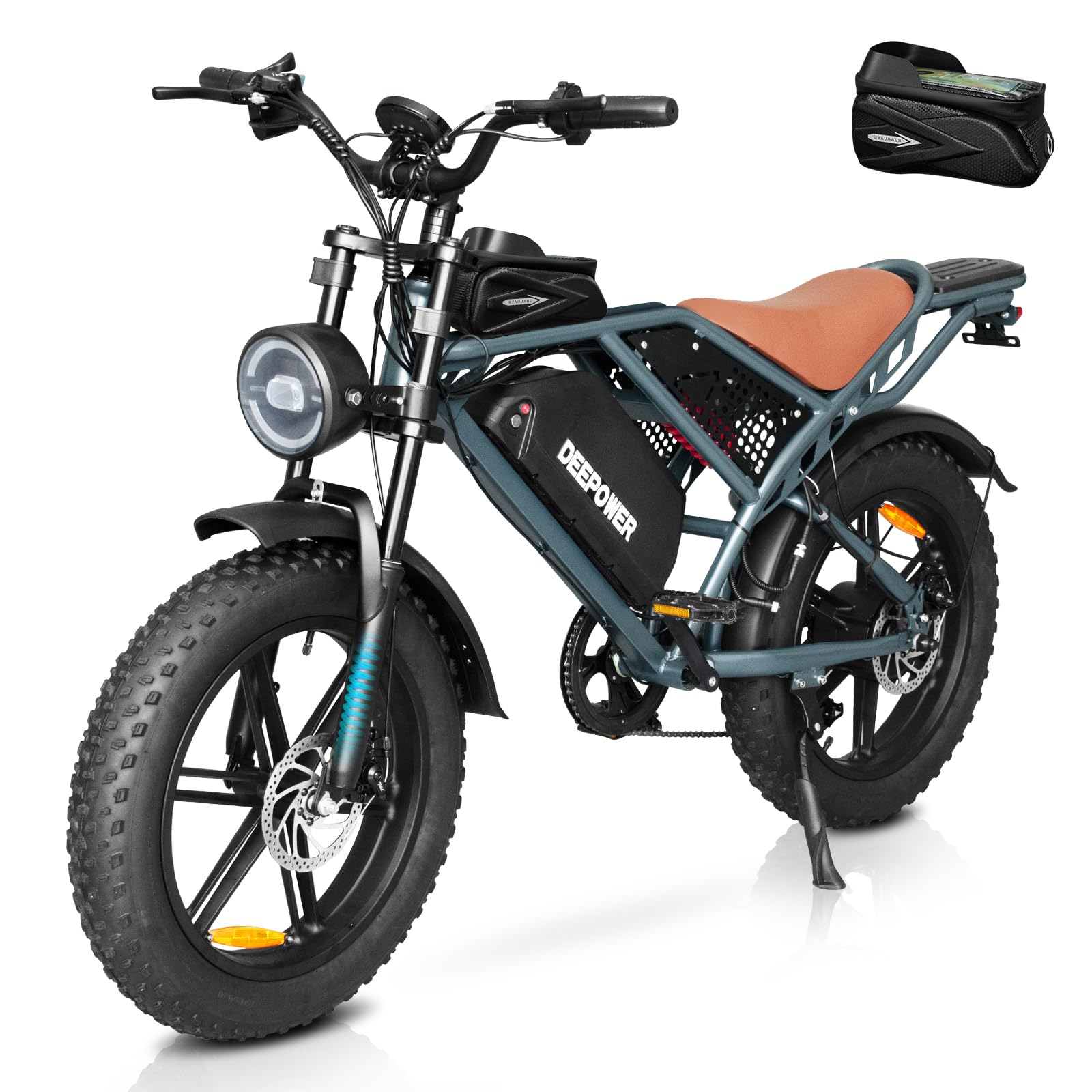

Image: The DEEPOWER QS7 Electric Bike, showcasinด้วยดีไซน์ที่แข็งแรงทนทานและยางล้อขนาดใหญ่

2. การประกอบและการติดตั้ง

The DEEPOWER QS7 Electric Bike arrives 90% pre-assembled. Follow these steps to complete the assembly and prepare for your first ride.

1. การแกะกล่อง: Carefully remove all components from the packaging. Retain original packaging for potential warranty service.
2. การติดตั้งมือจับ: ติดแฮนด์เข้ากับแกนโดยให้แน่ใจว่าอยู่ตรงกลางและขันให้แน่นสนิท
3. การติดตั้งล้อหน้า: ติดตั้งล้อหน้าโดยตรวจสอบให้แน่ใจว่าโรเตอร์ดิสก์เบรกอยู่ในตำแหน่งที่ถูกต้องกับคาลิปเปอร์
4. การติดตั้งเหยียบ: ติดตั้งแป้นเหยียบ โปรดทราบว่าโดยทั่วไปแป้นเหยียบจะมีเครื่องหมาย 'L' สำหรับด้านซ้ายและ 'R' สำหรับด้านขวา และต้องขันเกลียวในทิศทางตรงกันข้าม
5. การปรับที่นั่ง: Adjust the seat height for a comfortable riding position.
6. การติดตั้งแบตเตอรี่:

   The bike features a removable battery system. To install or remove the battery:

   • Use the provided key to unlock the battery compartment.
   • Slide the battery into or out of its housing.
   • ตรวจสอบให้แน่ใจว่าแบตเตอรี่ล็อคเข้าที่อย่างแน่นหนาแล้วก่อนเริ่มขี่


   Image: Illustration of the removable battery system on the DEEPOWER QS7.

7. การตรวจสอบก่อนการขับขี่: ก่อนเริ่มขับขี่ครั้งแรก โปรดตรวจสอบแรงดันลมยาง การทำงานของเบรก และตรวจสอบให้แน่ใจว่าน็อตและตัวล็อคแบบปลดเร็วทั้งหมดขันแน่นดีแล้ว

3. คู่มือการใช้งาน

Familiarize yourself with the controls and riding modes of your DEEPOWER QS7 Electric Bike.

3.1 การเปิด/ปิดเครื่อง

• การเปิดเครื่อง: Insert the key into the ignition, turn it to the 'ON' position, and press the power button on the battery or display.
• วิธีปิดเครื่อง: Turn the key to the 'OFF' position and remove it.

3.2 โหมดการขับขี่

The QS7 offers three riding modes:

• โหมดไฟฟ้า: Use the throttle for motor-assisted propulsion without pedaling.
• โหมดช่วยเหยียบ: The motor provides assistance as you pedal, with adjustable levels of assistance.
• โหมดแมนนวล: Ride the bike like a traditional bicycle, using only pedal power.

Image: Visual representation of the three riding modes and 7-speed gears.

3.3 การเปลี่ยนเกียร์

The 7-speed Shimano derailleur system allows you to adjust your pedaling effort. Use the twist grip shifter on the handlebar to change gears. Shift to lower gears for climbing hills and higher gears for flat terrain or downhill riding.

3.4 ฟังก์ชั่นการแสดงผล

The intelligent colorful display provides real-time information:

• Speed (MPH/km/h)
• ระดับแบตเตอรี่
• โหมดการขับขี่ปัจจุบัน
• มาตรระยะทางและระยะการเดินทาง
• การควบคุมแสง

Image: Close-up of the intelligent colorful display and handlebar controls.

3.5 Lighting and Safety Features

• ไฟหน้า: The precision-projection headlight provides broad coverage. Activate it using the controls on the handlebar.
• Brake Light & Turn Signals: The integrated rear light functions as a brake light and includes turn signals for improved visibility.
• แตร: Use the horn button on the handlebar to alert others.

Image: Details of the headlight, brake light, and turn signals for enhanced safety.

4. การบำรุงรักษา

Regular maintenance ensures the longevity and safe operation of your DEEPOWER QS7 Electric Bike.

• การดูแลแบตเตอรี่
  • ควรชาร์จแบตเตอรี่เป็นประจำแม้จะไม่ได้ใช้งานเพื่อรักษาสภาพแบตเตอรี่
  • หลีกเลี่ยงการคายประจุแบตเตอรี่จนหมด
  • เก็บแบตเตอรี่ไว้ในที่เย็นและแห้ง ห่างจากแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
  • Only use the charger provided by DEEPOWER.
• แรงดันลมยาง: Check tire pressure before each ride. Maintain the recommended pressure for optimal performance and safety.
• เบรค : Regularly inspect brake pads and rotors for wear. Ensure brake levers provide firm and responsive stopping power. Adjust or replace components as needed.
• โซ่และระบบขับเคลื่อน: Keep the chain clean and lubricated. Inspect gears for wear and proper alignment.
• ตัวล็อค: ตรวจสอบน็อต สลักเกลียว และตัวล็อคแบบปลดเร็วทั้งหมดเป็นระยะ เพื่อให้แน่ใจว่าขันแน่นดีแล้ว
• การทำความสะอาด: ทำความสะอาดจักรยานด้วยdamp ผ้า หลีกเลี่ยงการใช้เครื่องฉีดน้ำแรงดันสูงกับอุปกรณ์ไฟฟ้าโดยตรง

5 การแก้ไขปัญหา

This section addresses common issues you might encounter with your DEEPOWER QS7 Electric Bike.

If you encounter issues not listed here or if solutions do not resolve the problem, please contact DEEPOWER customer support.

6. ข้อมูลจำเพาะ

Detailed technical specifications for the DEEPOWER QS7 Electric Bike.

Image: DEEPOWER QS7 dimensions and recommended rider height.

7. การรับประกันและการสนับสนุน

DEEPOWER provides comprehensive support for your electric bike.

• การรับประกัน: The DEEPOWER QS7 Electric Bike comes with a รับประกัน 1 ปีเต็ม. Please retain your original packaging for the best warranty service.
• การสนับสนุนลูกค้า: For any questions, issues, or warranty claims, you can reach DEEPOWER customer support via email.
• การสนับสนุนทางอีเมล์: Deeppowery@outlook.com (24-hour response guarantee)
• เวลาดูแลลูกค้า: Monday - Friday, 9:00 am - 6:00 pm (EST).
• คู่มือออนไลน์: An online version of the manual may be available. Scan the QR code below or visit the provided link for the S20 manual (note: S20 manual may be similar to QS7). DEEPOWER S20 User Manual (PDF)

Image: DEEPOWER brand logo.

Image: QR codes for accessing the S20 manual and direct email support.
