DEEPOWER S20-20AH Electric Bike Instruction Manual

1. ข้อมูลด้านความปลอดภัยที่สำคัญ

Before operating your DEEPOWER S20-20AH Electric Bike, please read this manual thoroughly. Failure to follow safety instructions may result in serious injury or property damage. Always wear a helmet and appropriate safety gear when riding.

1.1 แนวปฏิบัติด้านความปลอดภัยทั่วไป

• Perform a pre-ride inspection: Check tire pressure, brake function, battery charge, and ensure all fasteners are tight.
• ปฏิบัติตามกฎหมายและข้อบังคับการจราจรในท้องถิ่นทั้งหมด
• อย่าขี่ภายใต้ฤทธิ์แอลกอฮอล์หรือยาเสพติด
• Avoid riding in adverse weather conditions, such as heavy rain, snow, or ice.
• ห้ามเกินขีดความสามารถในการรับน้ำหนักสูงสุด 330 ปอนด์ (150 กก.)

1.2 ระบบไฟส่องสว่าง

The S20-20AH is equipped with a full integrated lighting system for enhanced visibility and safety, especially during low-light conditions. This includes a powerful LED headlight, a bright rear taillight, and turn signals.

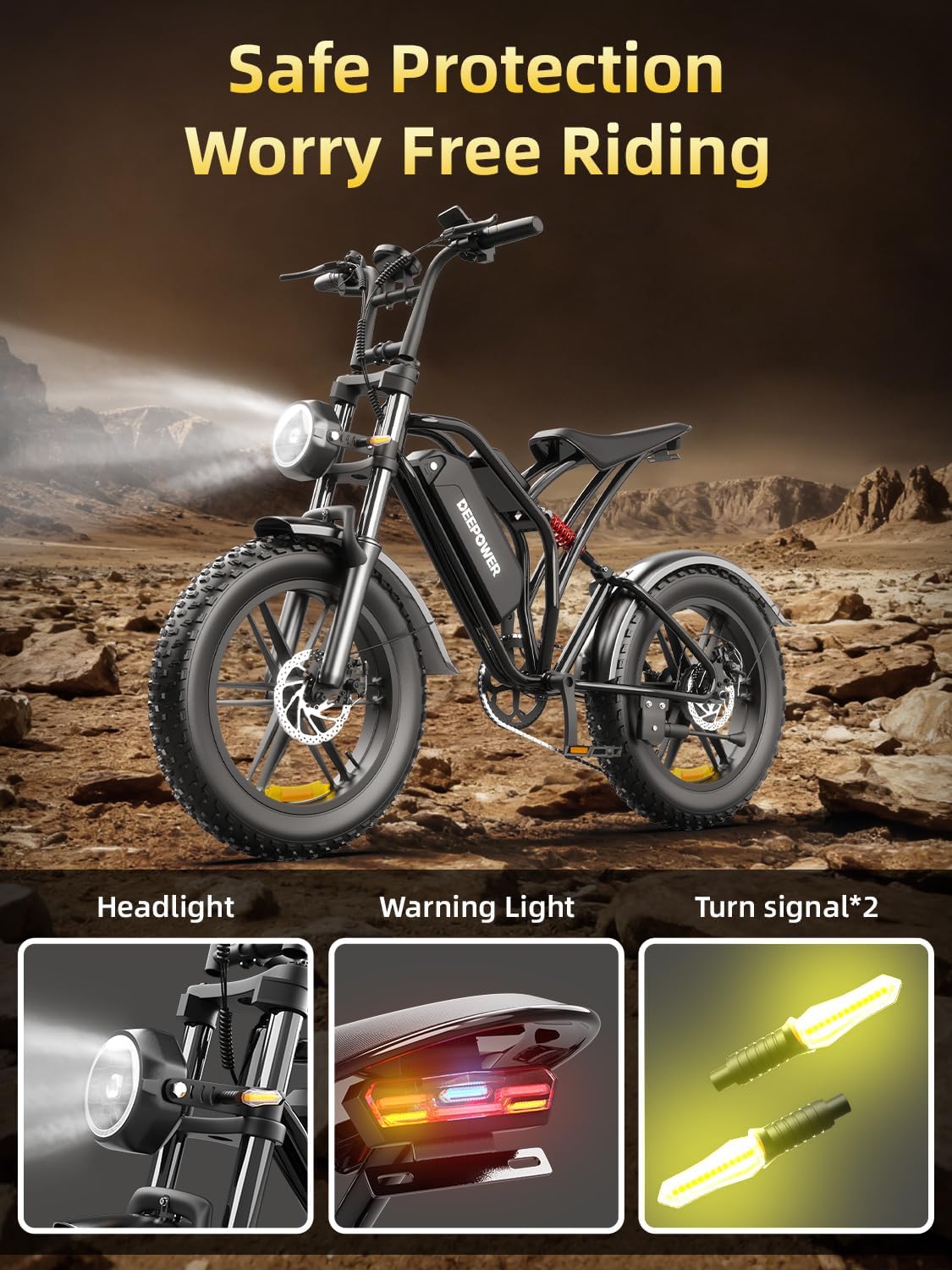

Image: The integrated lighting system, including the front headlight, rear taillight, and turn signals, ensures visibility.

1.3 ระบบเบรก

The bike features a linear pull braking system. Regularly inspect brake pads and cables for wear and proper function. Ensure brakes are responsive before each ride.

Image: The front suspension and disc brake system of the DEEPOWER S20-20AH Electric Bike.

1.4 ความปลอดภัยของแบตเตอรี่

Always use the original charger provided with your DEEPOWER S20-20AH Electric Bike. Do not use unauthorized chargers, as this can damage the battery and pose a fire risk. Avoid exposing the battery to extreme temperatures or direct sunlight for prolonged periods.

2. เนื้อหาบรรจุภัณฑ์

Your DEEPOWER S20-20AH Electric Bike package includes the following components:

• DEEPOWER S20-20AH Electric Bike (partially assembled)
• 48V 20AH Removable Battery
• เครื่องชาร์จแบตเตอรี่
• คันเหยียบ (ซ้ายและขวา)
• Headlight and Turn Signals (if not pre-installed)
• บังโคลนหน้า
• เครื่องมือประกอบ (ประแจ, ประแจหกเหลี่ยม)
• คู่มือการใช้งาน (เอกสารนี้)

3. การติดตั้งและการประกอบ

Your DEEPOWER S20-20AH Electric Bike arrives approximately 90% assembled. Follow these steps to complete the assembly. For a visual guide, please refer to the official installation video below.

3.1 ขั้นตอนการประกอบ

1. การแกะกล่อง: Carefully remove the bike and all components from the packaging. Remove all protective wrapping and zip ties.
2. การติดตั้งมือจับ: Attach the handlebars to the stem using the provided hex keys. Ensure they are centered and tightened securely.
3. การติดตั้งล้อหน้า: Insert the front wheel into the fork dropouts. Align the disc brake rotor with the caliper. Secure the wheel with the axle nuts using the appropriate wrench.
4. Headlight and Turn Signal Attachment: Mount the headlight and turn signals to the designated brackets on the front fork. Connect the wiring harnesses.
5. การติดตั้งเหยียบ: Identify the Left (L) and Right (R) pedals. The left pedal screws counter-clockwise, and the right pedal screws clockwise. Thread them into the crank arms and tighten with a wrench.
6. การติดตั้งบังโคลนหน้า: Attach the front fender to the fork using the provided screws and brackets.
7. การใส่แบตเตอรี่: Ensure the battery is fully charged before first use. Insert the battery into its compartment and lock it securely with the key.

3.2 วิดีโอแนะนำการติดตั้ง

Watch this official video for a detailed walkthrough of the assembly process.

4. Operating Your DEEPOWER S20

Familiarize yourself with the controls and features of your electric bike for an optimal riding experience.

4.1 การเปิด/ปิดเครื่องและการแสดงผล

To power on the bike, insert the key into the battery lock and turn it to the 'ON' position, then press and hold the power button on the handlebar display. The intelligent LCD display will show your current speed, battery level, and mileage. To power off, reverse the process.

Image: The LCD high-definition display provides real-time information on speed, battery level, and mileage.

4.2 มอเตอร์และความเร็ว

The S20-20AH is equipped with a powerful 1500W peak motor, allowing for speeds up to 32 mph in pure electric mode. This motor provides strong torque for climbing inclines up to 30 degrees.

Image: The 1500W peak power motor provides strong performance and high speeds.

4.3 แบตเตอรี่และการชาร์จ

The bike is powered by a 48V 20AH removable lithium-ion battery. It has an IPX4 waterproof rating, making it suitable for riding in light rain. A full charge takes approximately 5-6 hours using the original charger.

Image: The 48V 20AH removable battery provides power for extended rides.

4.4 Riding Modes and Gears

The S20-20AH offers multiple riding modes: pure electric (throttle assist), pedal assist, and manual pedal mode. It features a 7-speed gear system for adapting to various terrains and riding preferences.

4.5 ระบบช่วงล่างและยางรถยนต์

Experience a smooth ride with the dual-suspension system, featuring a robust front shock and rear hydraulic shocks. The 20-inch puncture-resistant fat tires provide excellent grip and stability across diverse terrains, including snow, city roads, sand, and stone paths.

Image: The 20x4.0 inch fat tires are designed for all-terrain riding, providing stability on diverse surfaces.

4.6 ผลิตภัณฑ์เกินview วีดีโอ

View this video for a general overview of the DEEPOWER QS7 Ebike, which shares many features with the S20 model.

5. การบำรุงรักษา

Regular maintenance ensures the longevity and safe operation of your DEEPOWER S20-20AH Electric Bike.

5.1 การทำความสะอาด

• Wipe the bike frame with a damp ผ้า. หลีกเลี่ยงการใช้น้ำแรงดันสูงฉีดใส่ชิ้นส่วนอิเล็กทรอนิกส์โดยตรง
• Clean the chain regularly and apply appropriate chain lubricant.

5.2 การดูแลรักษายางรถยนต์

• Check tire pressure before each ride. Maintain pressure within the recommended range indicated on the tire sidewall.
• ตรวจสอบยางรถยนต์ว่ามีร่องรอยการสึกหรอ รอยตัด หรือรอยรั่วหรือไม่

5.3 ระบบเบรก

• ตรวจสอบผ้าเบรกอย่างสม่ำเสมอเพื่อดูร่องรอยการสึกหรอ และเปลี่ยนเมื่อจำเป็น
• ตรวจสอบให้แน่ใจว่าคันเบรกแน่นและตอบสนองได้ดี ปรับความตึงของสายเบรกหากจำเป็น

5.4 การบำรุงรักษาแบตเตอรี่

• ควรชาร์จแบตเตอรี่ให้เต็มทุกครั้งหลังการใช้งาน โดยเฉพาะอย่างยิ่งหากจะเก็บรักษาไว้เป็นเวลานาน
• เก็บแบตเตอรี่ไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป

6 การแก้ไขปัญหา

This section addresses common issues you might encounter with your DEEPOWER S20-20AH Electric Bike.

6.1 ไม่มีไฟฟ้า

• Check if the battery is properly inserted and locked.
• ตรวจสอบให้แน่ใจว่าแบตเตอรี่ชาร์จแล้ว
• ตรวจสอบว่าการเชื่อมต่อไฟฟ้าทั้งหมดแน่นหนา

6.2 มอเตอร์ไม่ทำงาน

• Confirm the bike is powered on and the battery has sufficient charge.
• Check the display for any error codes.
• Ensure the throttle is engaged or pedal assist level is selected.

6.3 Brakes Not Responsive

• ตรวจสอบการสึกหรอของผ้าเบรก
• Check brake cable tension and adjust if loose.

If you encounter issues not covered here or require further assistance, please contact DEEPOWER customer support.

7. ข้อมูลจำเพาะ

Below are the technical specifications for the DEEPOWER S20-20AH Electric Bike:

7.1 มิติ

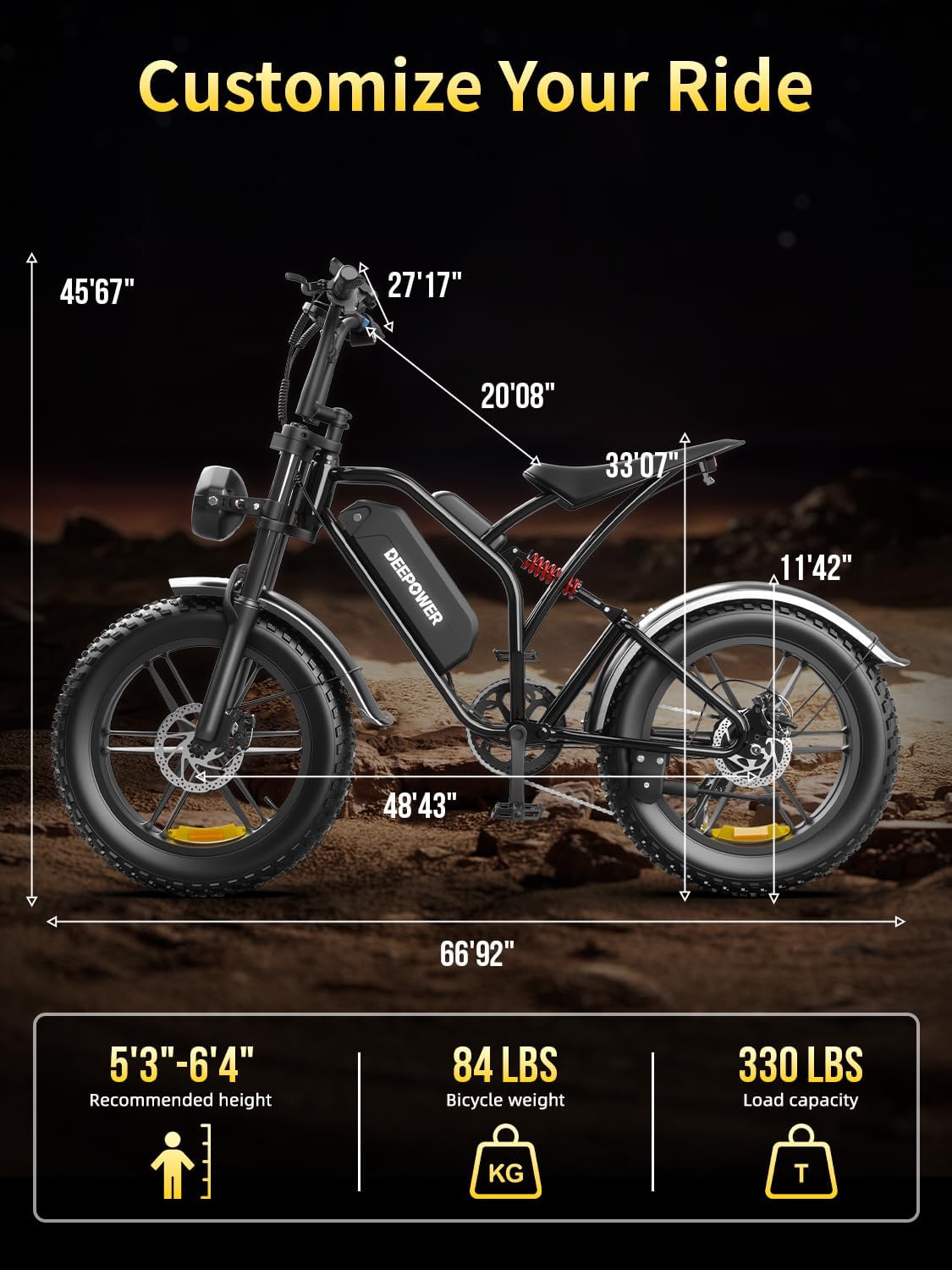

Image: Detailed dimensions of the DEEPOWER S20-20AH Electric Bike.

8. การรับประกันและการสนับสนุน

8.1 ข้อมูลการรับประกัน

The DEEPOWER S20-20AH Electric Bike comes with a รับประกัน 1 ปี นับจากวันที่ซื้อ โดยครอบคลุมถึงข้อบกพร่องจากการผลิต โปรดเก็บหลักฐานการซื้อไว้เพื่อขอรับสิทธิ์การรับประกัน

8.2 การสนับสนุนลูกค้า

For any questions, technical support, or warranty inquiries, please contact our customer service team:

• อีเมล: Deeppowery@outlook.com

You can also access the full S20 user manual in PDF format:

Download S20 User Manual (PDF)
