คู่มือการใช้งานวิทยุสื่อสารสมัครเล่น BAOFENG UV-10R MAX

1. บทนำ

วิทยุสื่อสารแฮมแบบพกพา BAOFENG UV-10R MAX เป็นวิทยุสื่อสารแฮมขั้นสูงที่ออกแบบมาเพื่อการสื่อสารที่เชื่อถือได้และหลากหลาย คู่มือนี้ให้ข้อมูลที่จำเป็นสำหรับการติดตั้ง การใช้งาน การบำรุงรักษา และการแก้ไขปัญหาของอุปกรณ์ของคุณ เพื่อให้มั่นใจได้ถึงประสิทธิภาพสูงสุด

ภาพที่ 1: วิทยุสื่อสารสมัครเล่น BAOFENG UV-10R MAX แสดงให้เห็นถึงความสามารถแบบมัลติฟังก์ชั่น ได้แก่ จอ LCD ขนาด 1.77 นิ้ว กำลังส่ง 10 วัตต์ 999 ช่องสัญญาณ แบตเตอรี่ 2500 mAh การชาร์จแบบ Type-C การคัดลอกความถี่ด้วยปุ่มเดียว หลายย่านความถี่ ข้อมูลสภาพอากาศ NOAA ไฟฉาย LED และการรับสัญญาณย่านความถี่ AM สำหรับการบิน

2. เนื้อหาบรรจุภัณฑ์

ชุดอุปกรณ์ BAOFENG UV-10R MAX ของคุณประกอบด้วยรายการต่อไปนี้:

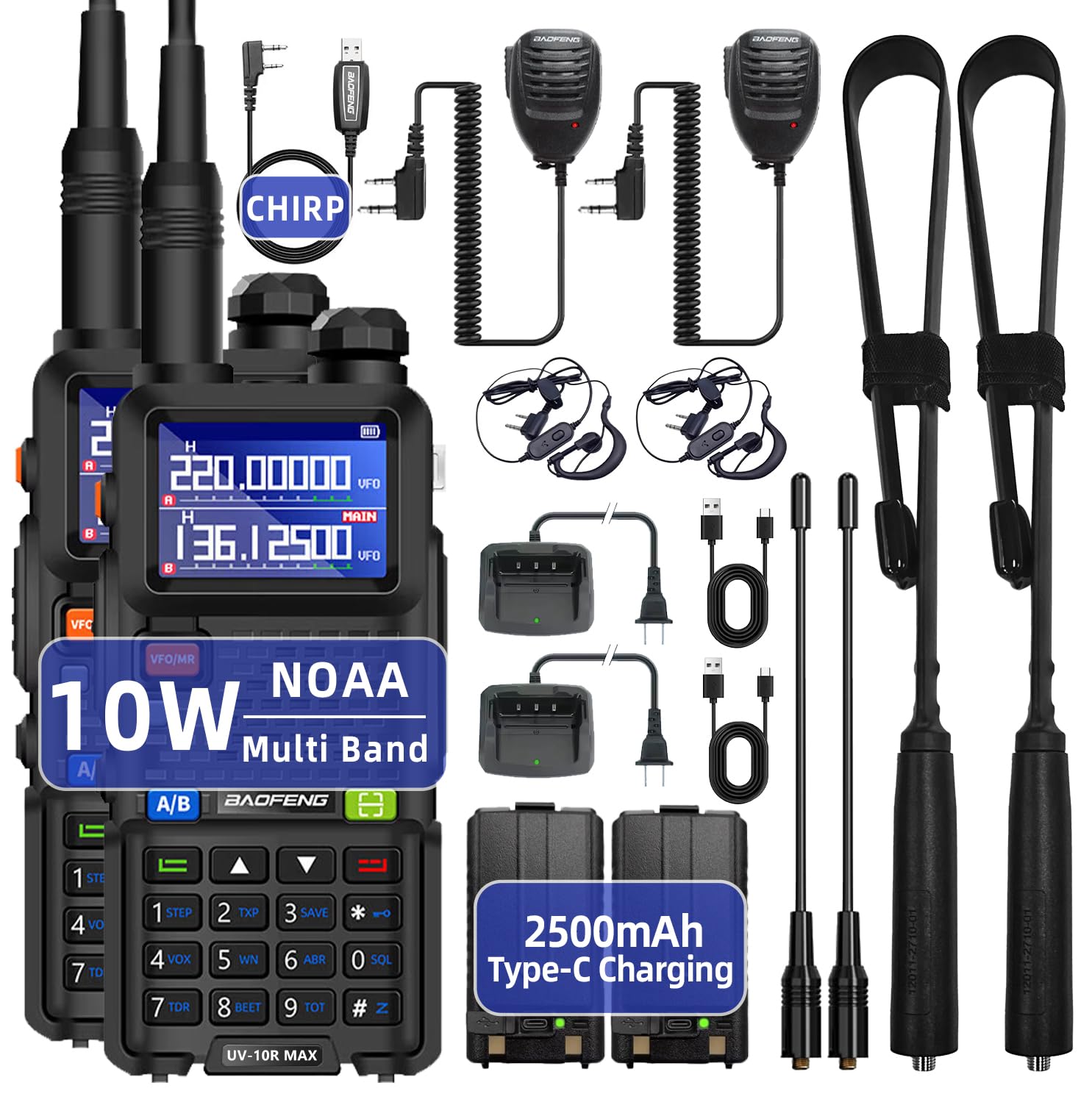

ภาพที่ 2: ภาพแสดงส่วนประกอบภายในกล่องของวิทยุสื่อสาร BAOFENG UV-10R MAX ซึ่งประกอบด้วย วิทยุ 2 เครื่อง แบตเตอรี่ 2500mAh 2 ก้อน ไมโครโฟนพร้อมลำโพง 2 ตัว เสาอากาศแบบยุทธวิธี 2 ตัว เสาอากาศเดิม 2 ตัว หูฟัง 2 ข้าง แท่นชาร์จ 2 อัน สายตั้งโปรแกรม 1 เส้น สายชาร์จ USB-C 2 เส้น คลิปหนีบเข็มขัด 2 อัน สายคล้องมือ 2 อัน และคู่มือการใช้งาน 1 เล่ม

• วิทยุ BAOFENG UV-10R MAX จำนวน 2 เครื่อง
• แบตเตอรี่แบบชาร์จไฟได้ 2 ก้อน ขนาด 2500 mAh
• เสาอากาศยุทธวิธี 2 ชิ้น (ขนาด 18.89 นิ้ว)
• เสาอากาศเดิม 2 อัน
• ไมโครโฟนลำโพง 2 ตัว
• 2 x หูฟัง
• แท่นชาร์จ 2 ชิ้น
• สายชาร์จ USB-C 2 เส้น
• 2 x เข็มขัดคลิป
• สายคล้องมือ 2 เส้น
• 1 x สายเคเบิลการเขียนโปรแกรม
• 1 x คู่มือการใช้งาน

3. คุณสมบัติของผลิตภัณฑ์

• กำลังขับ 10W: ช่วยให้สัญญาณเสถียรและรองรับการสื่อสารระยะไกลเป็นพิเศษ
• จอแสดงผล LCD สี ขนาด 1.77 นิ้ว: แสดงช่องสัญญาณและการตั้งค่าต่างๆ ได้อย่างชัดเจน
• 999 ช่องหน่วยความจำ: Ampพื้นที่จัดเก็บข้อมูลสำหรับความถี่ต่างๆ
• พยากรณ์อากาศฉุกเฉินของ NOAA: มาพร้อมโหมดการค้นหาและรับสัญญาณสภาพอากาศ NOAA ที่แตกต่างกันถึงสิบโหมด เพื่อการแจ้งเตือนที่สำคัญ
• การชาร์จ Type-C: ชาร์จได้อย่างสะดวกสบายผ่านพาวเวอร์แบงค์ คอมพิวเตอร์ ที่ชาร์จในรถยนต์ ปลั๊กไฟบ้าน หรือแล็ปท็อป
• การคัดลอกความถี่ด้วยปุ่มเดียว: สามารถจำลองความถี่ของสถานีอื่นได้อย่างง่ายดาย เพื่อการจับคู่ที่ราบรื่นยิ่งขึ้น
• ฟังก์ชันมัลติแบนด์: รองรับความถี่ AM, NOAA, UHF และ VHF
• ไมโครโฟนลำโพงคุณภาพสูง: ให้การส่งสัญญาณเสียงที่คมชัดเป็นพิเศษ
• เสาอากาศยุทธวิธีที่ได้รับการอัพเกรด: เสาอากาศยุทธวิธีขนาด 18.89 นิ้ว ช่วยเพิ่มระยะการสื่อสารได้ถึง 40% เมื่อเทียบกับเสาอากาศมาตรฐาน
• ไฟฉาย LED ในตัว: เพื่อการส่องสว่างในสภาวะแสงน้อย

ภาพที่ 3: การจัดแสดงวิทยุสมัครเล่น BAOFENG UV-10R MAXasinด้วยการออกแบบที่ใช้งานได้หลากหลายและคุณสมบัติหลักๆ

4. การตั้งค่า

4.1 การติดตั้งแบตเตอรี่

1. วางแบตเตอรี่ให้ตรงกับด้านหลังของวิทยุ
2. เลื่อนแบตเตอรี่ขึ้นจนกระทั่งล็อคเข้าที่อย่างแน่นหนา

4.2 การติดเสาอากาศ

1. เลือกเสาอากาศที่คุณต้องการ (แบบมาตรฐานหรือแบบยุทธวิธี)
2. ขันเสาอากาศตามเข็มนาฬิกาเข้ากับขั้วต่อด้านบนของวิทยุจนแน่นพอดี อย่าขันแน่นเกินไป

ภาพที่ 4: วิทยุ BAOFENG UV-10R MAX ที่แสดงพร้อมเสาอากาศยุทธวิธีขนาด 18.89 นิ้วที่ได้รับการอัพเกรด เน้นย้ำถึงความสำคัญของการติดตั้งเสาอากาศอย่างถูกต้องเพื่อการใช้งานอุปกรณ์

4.3 การติดคลิปหนีบเข็มขัด

1. หาตำแหน่งรูสกรูที่ด้านหลังของวิทยุ
2. จัดตำแหน่งคลิปหนีบเข็มขัดให้ตรงกับรู แล้วขันให้แน่นโดยใช้ไขควงปากแฉกขนาดเล็ก (ไม่ได้รวมอยู่ในชุด)

4.4 เปิด/ปิดเครื่อง

หมุนปุ่มเปิด/ปิดและปรับระดับเสียงตามเข็มนาฬิกาเพื่อเปิดวิทยุ หมุนต่อไปเพื่อปรับระดับเสียง หมุนทวนเข็มนาฬิกาจนกว่าจะมีเสียงคลิกเพื่อปิดวิทยุ

5. การทำงานพื้นฐาน

5.1 การเลือกช่องสัญญาณ

ใช้ปุ่มลูกศรขึ้น/ลงบนแป้นพิมพ์เพื่อเลื่อนดูช่องสัญญาณที่มีอยู่ หน้าจอ LCD สีขนาด 1.77 นิ้วจะแสดงความถี่ที่เลือกไว้

5.2 ปุ่มกดเพื่อพูด (PTT)

กดปุ่ม PTT สีส้มขนาดใหญ่ทางด้านซ้ายของวิทยุค้างไว้เพื่อส่งสัญญาณ ปล่อยปุ่มเพื่อรับสัญญาณ

5.3 ฟังก์ชันไฟฉาย

กดปุ่ม SK2 (ไฟฉาย) ที่ด้านข้างของวิทยุเพื่อเปิดไฟฉาย LED กดอีกครั้งเพื่อเปลี่ยนเป็นโหมดไฟกระพริบ และกดครั้งที่สามเพื่อปิดไฟฉาย

ภาพที่ 5: แผนภาพโดยละเอียดของวิทยุ BAOFENG UV-10R MAX พร้อมระบุส่วนประกอบสำคัญ เช่น เสาอากาศ ไฟฉาย LED ปุ่มปรับระดับเสียง/เปิดปิด จอ LCD สี ปุ่ม PTT ปุ่ม VFO/MR ปุ่มเลือก A/B ปุ่ม MENU ปุ่มนำทาง ปุ่มปลดแบตเตอรี่ ช่องเสียบอุปกรณ์เสริม พอร์ตชาร์จ Type-C และไฟแสดงสถานะการชาร์จ Type-C

6. ฟังก์ชั่นขั้นสูง

6.1 การเขียนโปรแกรม

UV-10R MAX รองรับการตั้งโปรแกรมผ่านพีซีโดยใช้สายตั้งโปรแกรม (มีให้ในชุด) และซอฟต์แวร์ CHIRP ซึ่งช่วยให้สามารถปรับแต่งช่องสัญญาณและการตั้งค่าขั้นสูงได้

6.2 การคัดลอกความถี่ด้วยปุ่มเดียว

หากต้องการจับคู่ความถี่กับวิทยุเครื่องอื่นอย่างรวดเร็ว ให้กดปุ่มสแกนสีเขียวค้างไว้เพื่อเปิดใช้งานฟังก์ชันจับคู่ความถี่แบบสัมผัสเดียว กดปุ่ม '#' เพื่อเปลี่ยนย่านความถี่

ภาพที่ 6: วิทยุ BAOFENG UV-10R MAX สองเครื่องสาธิตฟังก์ชันการจับคู่ความถี่ด้วยปุ่มเดียว โดยการคัดลอกความถี่ของวิทยุเครื่องหนึ่งไปยังอีกเครื่องหนึ่งด้วยการกดปุ่มสแกนสีเขียวค้างไว้

6.3 การทำงานแบบหลายย่านความถี่

วิทยุรุ่นนี้มีดีไซน์แบบหลายย่านความถี่ เพื่อตอบสนองความต้องการด้านการสื่อสารที่หลากหลาย:

• ช่วงความถี่รับสัญญาณ: 108MHz-136MHz (AM), 136MHz-174MHz, 220MHz-260MHz, 350MHz-390MHz, 400MHz-520MHz
• ช่วงความถี่ในการส่งสัญญาณ: 144MHz-149MHz, 420MHz-450MHz

ภาพที่ 7: วิทยุ BAOFENG UV-10R MAX แสดงความสามารถในการใช้งานหลายย่านความถี่ รวมถึงการรับสัญญาณความถี่ตั้งแต่ 108MHz ถึง 520MHz และการส่งความถี่ตั้งแต่ 144MHz ถึง 450MHz

6.4 การแจ้งเตือนสภาพอากาศของ NOAA

เข้าถึงโหมดการค้นหาและรับสัญญาณสภาพอากาศของ NOAA ทั้งสิบแบบ เพื่อรับทราบข้อมูลเตือนภัยสภาพอากาศที่สำคัญ และเพิ่มความปลอดภัยขณะทำกิจกรรมกลางแจ้ง

7. การชาร์จไฟ

BAOFENG UV-10R MAX มีตัวเลือกการชาร์จที่สะดวกสบายหลากหลายรูปแบบ:

• โหมดการชาร์จฐาน: วางวิทยุลงในแท่นชาร์จที่ให้มาเพื่อการชาร์จที่บ้านอย่างมีประสิทธิภาพ
• การชาร์จ Type-C: แบตเตอรี่ขนาด 2500mAh มาพร้อมพอร์ตชาร์จ Type-C โดยตรง ช่วยให้คุณสามารถชาร์จได้ขณะเดินทางโดยใช้พาวเวอร์แบงค์ คอมพิวเตอร์ ที่จ่ายไฟในรถยนต์ หรืออะแดปเตอร์ติดผนัง

ภาพที่ 8: ภาพประกอบแสดงวิธีการชาร์จหลายแบบของ BAOFENG UV-10R MAX รวมถึงการชาร์จจากฐานชาร์จและการชาร์จโดยตรงผ่านพอร์ต Type-C บนแบตเตอรี่ 2500mAh เหมาะสำหรับการใช้งานที่บ้านหรือระหว่างเดินทาง

8. การบำรุงรักษา

• การทำความสะอาด: ใช้แบบนุ่มๆamp ใช้ผ้าเช็ดทำความสะอาดภายนอกวิทยุ หลีกเลี่ยงสารเคมีรุนแรงหรือวัสดุที่มีฤทธิ์กัดกร่อน
• การดูแลแบตเตอรี่ เก็บแบตเตอรี่ไว้ในที่แห้งและเย็น หลีกเลี่ยงการชาร์จไฟเกินหรือปล่อยให้แบตเตอรี่หมดจนเกลี้ยงเป็นเวลานาน
• เสาอากาศ: ตรวจสอบให้แน่ใจว่าเสาอากาศติดตั้งแน่นสนิท หลีกเลี่ยงการงอหรือฝืนดึงเสาอากาศ

9 การแก้ไขปัญหา

• ความยากในการเขียนโปรแกรม: โปรดดูแหล่งข้อมูลออนไลน์และฟอรัมชุมชนสำหรับคู่มือการเขียนโปรแกรมโดยละเอียด โดยเฉพาะอย่างยิ่งสำหรับซอฟต์แวร์ CHIRP
• คุณภาพเสียงไม่ดี: ตรวจสอบให้แน่ใจว่าเสาอากาศติดตั้งอย่างถูกต้องและยืดออกจนสุด (หากใช้เสาอากาศแบบยุทธวิธี) ตรวจสอบระดับแบตเตอรี่
• ไม่มีไฟฟ้า: ตรวจสอบว่าติดตั้งแบตเตอรี่ถูกต้องและชาร์จเต็มแล้ว ตรวจสอบการเชื่อมต่อแท่นชาร์จด้วย

10. ข้อมูลจำเพาะ

11. การรับประกันและการสนับสนุน

สำหรับข้อมูลการรับประกันและการบริการลูกค้า โปรดดูเอกสารที่แนบมาในบรรจุภัณฑ์ หรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ BAOFENG webBAOFENG มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์ที่เป็นนวัตกรรมและบริการหลังการขายตลอดอายุการใช้งาน
