1. บทนำ
This manual provides essential information for the safe and effective operation of your Blackstar ID:X-50 High Power Digital Combo 50W Guitar Ampเครื่องขยายเสียง โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งาน amplifier to ensure proper setup, operation, and maintenance. Retain this manual for future reference.
2. คำแนะนำด้านความปลอดภัยที่สำคัญ
- แหล่งพลังงาน: เชื่อมต่อ amplifier only to a power supply of the type described in this manual and marked on the unit. Ensure the power cord is properly grounded.
- การระบายอากาศ : อย่าปิดกั้นช่องระบายอากาศใดๆ ติดตั้งตามคำแนะนำของผู้ผลิต
- น้ำและความชื้น: ห้ามใช้อุปกรณ์นี้ใกล้น้ำหรือความชื้น
- ความร้อน: ห้ามติดตั้งใกล้แหล่งความร้อน เช่น หม้อน้ำ เครื่องทำความร้อน เตา หรืออุปกรณ์อื่น ๆ (รวมถึง ampเครื่องให้ความร้อน) ที่ผลิตความร้อน
- การทำความสะอาด: ทำความสะอาดด้วยผ้าแห้งเท่านั้น
- การบริการ: แจ้งบริการทั้งหมดให้ช่างที่ผ่านการรับรองทราบ จำเป็นต้องให้บริการเมื่ออุปกรณ์ได้รับความเสียหายในลักษณะใดก็ตาม เช่น สายไฟหรือปลั๊กชำรุด ของเหลวหกหรือมีวัตถุตกลงไปในอุปกรณ์ อุปกรณ์โดนฝนหรือความชื้น ไม่สามารถทำงานได้ตามปกติ หรือตกหล่น
- สายไฟ: ปกป้องสายไฟไม่ให้ถูกเหยียบหรือถูกหนีบ โดยเฉพาะที่ปลั๊ก เต้ารับไฟฟ้า และจุดที่สายไฟออกจากเครื่อง
3. สินค้าหมดview
The Blackstar ID:X-50 is a 50W digital combo guitar amplifier designed for versatile tone shaping and performance. It features multiple amp voices, built-in effects, and intuitive controls.
รูปที่ 3.1: มุมมองด้านหน้า view of the Blackstar ID:X-50 ampเครื่องแสดงasinด้วยดีไซน์ที่กะทัดรัดและตะแกรงลำโพง
3.1 แผงควบคุมด้านหน้า
The front panel provides access to all primary sound shaping and effect parameters.

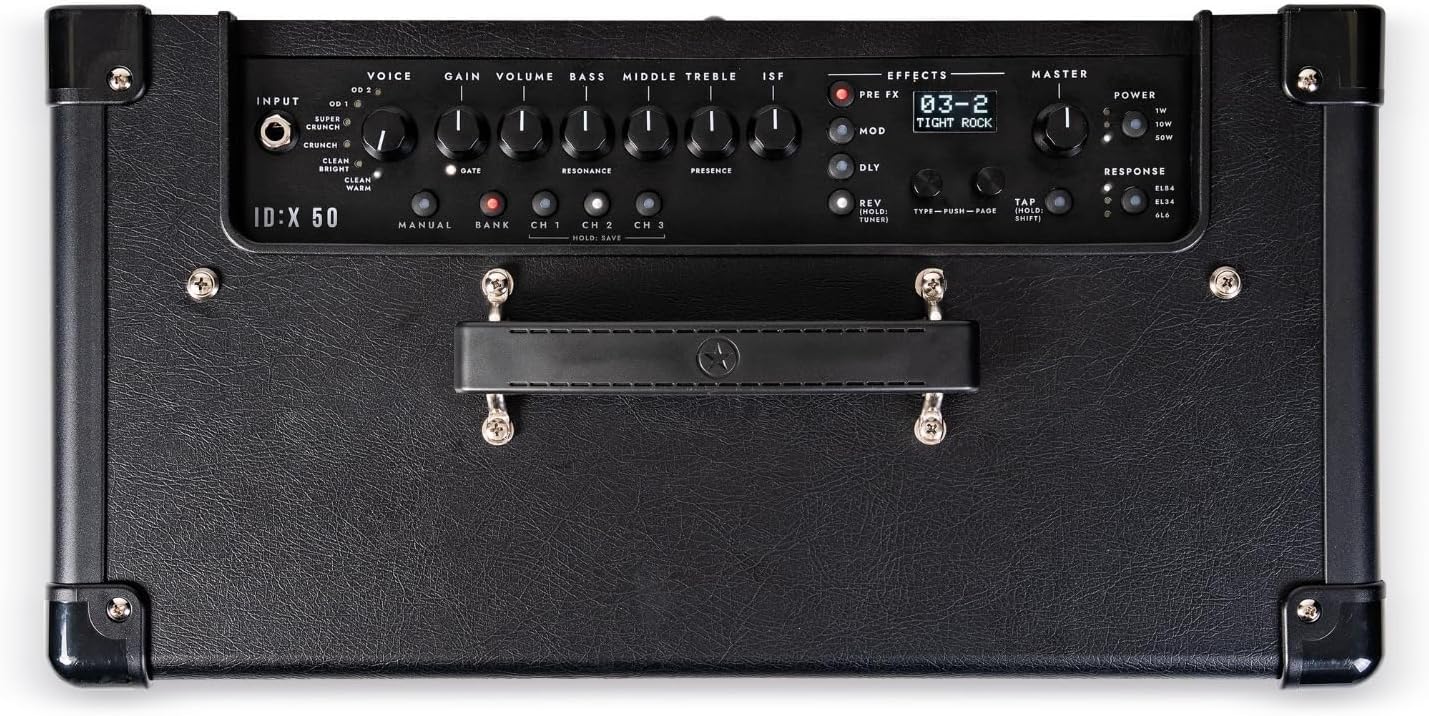

รูปที่ 3.2: รายละเอียด view of the ID:X-50 amplifier's top-mounted control panel, showing input, voice, gain, EQ, effects, and master sections.
- อินพุต: เชื่อมต่อกีตาร์ของคุณที่นี่
- เสียง: Selects one of six distinct amp voices (Clean Warm, Clean Bright, Crunch, Super Crunch, OD 1, OD 2).
- ได้รับ: ควบคุมปริมาณเสียงโอเวอร์ไดรฟ์หรือเสียงผิดเพี้ยน
- ปริมาณ: Adjusts the overall output level of the selected voice.
- เบส, กลาง, แหลม: Standard 3-band equalizer controls.
- ISF (คุณสมบัติรูปทรงไร้ขีดจำกัด): Blackstar's unique tone control, sweeping from a classic British sound to a modern American tone.
- EFFECTS Section: Includes controls for Pre-FX, Modulation, Delay, and Reverb effects.
- ระดับเสียงหลัก: Controls the final output volume of the ampชีวิต.
- พลัง: Selectable power levels (1W/10W/50W).
- การตอบสนอง: Emulates different valve amplifier responses (EL84, EL34, 6L6).
- หน้าจอแสดงผล: Shows patch names, effect selection, and parameter values.
3.2 การเชื่อมต่อแผงด้านหลัง
The rear panel provides connectivity for power, footswitch, audio output, and USB.

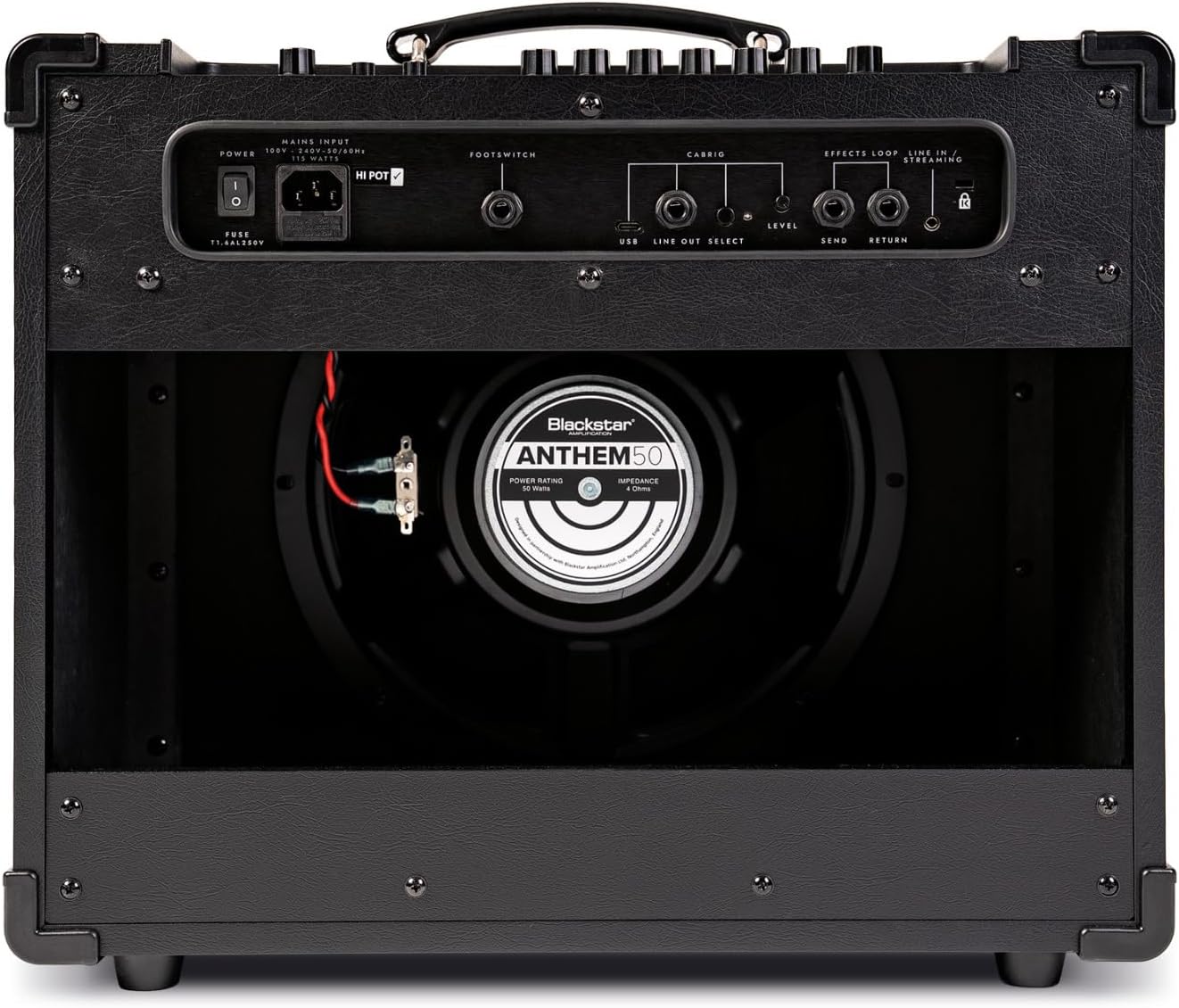

รูปที่ 3.3: หลัง view of the ID:X-50 amplifier, detailing the power input, footswitch, USB, line out, and effects loop connections.
- อินพุตหลัก: ต่อสายไฟที่ให้มาที่นี่
- ฟุตสวิตช์: Connect an optional Blackstar footswitch for remote control of functions.
- ยูเอสบี: For connecting to a computer for recording or software updates.
- LINE OUT / HEADPHONES: For connecting to headphones or an external mixing console/recording interface.
- ลูปเอฟเฟกต์ (ส่ง/รับ): For integrating external stompboxes or effects processors.
4. การตั้งค่า
- การแกะกล่อง: นำไฟล์ amplifier from its packaging. Inspect for any signs of damage.
- การจัดวาง: วาง amplifier on a stable, level surface. Ensure adequate ventilation around the unit.
- การเชื่อมต่อไฟฟ้า: ให้แน่ใจว่า amplifier's power switch is in the OFF position. Connect the supplied power cord to the MAINS INPUT on the rear panel and then to a suitable grounded power outlet.
- การเชื่อมต่อกีตาร์: Connect your guitar to the INPUT jack on the front panel using a high-quality instrument cable.
- การเชื่อมต่อเสริม:
- If using a footswitch, connect it to the FOOTSWITCH jack on the rear panel.
- For headphones or direct recording, connect to the LINE OUT / HEADPHONES jack.
- For external effects, connect your effects unit to the EFFECTS LOOP (SEND/RETURN) jacks.
5. คู่มือการใช้งาน
5.1 Powering On and Basic Sound
- Turn the MASTER volume control to its minimum setting.
- พลิกสวิตช์เปิด/ปิดไปที่ตำแหน่งเปิด หน้าจอจะสว่างขึ้น
- Select a VOICE (e.g., Clean Warm).
- Adjust the GAIN and VOLUME controls to achieve your desired level of drive and output for the selected voice.
- Slowly increase the MASTER volume to a comfortable listening level.
5.2 Amp เสียงพูด
The ID:X-50 offers six distinct amp เสียง:
- Clean Warm: Smooth, dynamic clean tone.
- Clean Bright: Brighter clean tone with more sparkle.
- Crunch: Classic rock crunch with good articulation.
- Super Crunch: Higher gain crunch for heavier rhythm.
- OD 1: Modern overdrive with tight bass and singing highs.
- OD 2: Aggressive, high-gain lead tone.
Rotate the VOICE knob to cycle through these options. The selected voice will be shown on the display.
5.3 Equalization (EQ) and ISF
Use the BASS, MIDDLE, and TREBLE knobs to fine-tune the tonal characteristics of your sound. The ISF control allows you to shift the amplifier's tonal response between a British-style (counter-clockwise) and American-style (clockwise) sound.
5.4 เอฟเฟกต์ในตัว
The ID:X-50 includes over 35 effects, categorized into Pre-FX, Modulations, Delays, and Reverbs. Use the dedicated EFFECT section controls and the display to select and adjust parameters.
รูปที่ 5.1: A hand demonstrating adjustment of a control knob on the amplifier's front panel, highlighting user interaction with the effects section.
- การเลือกเอฟเฟกต์: Use the dedicated buttons or knobs within the EFFECTS section to navigate through effect types and select a specific effect.
- การปรับพารามิเตอร์: The display will show the selected effect and its parameters. Use the associated controls to modify these parameters. Up to 4 parameters per effect can be fine-tuned.
5.5 Valve Response Emulation
The RESPONSE control allows you to emulate the characteristics of different power amp วาล์ว:
- EL84: Bright, chimey, and dynamic.
- EL34: Classic British rock tone, rich and powerful.
- 6L6: American-style tone, tight low-end and clear highs.
5.6 Patch Saving and Recall
The ID:X-50 allows you to save your custom amp and effect settings as patches for quick recall. Refer to the display and associated controls for specific instructions on saving and recalling patches.
5.7 Power Level Selection
The POWER switch allows you to select between 1W, 10W, and 50W output levels. This is useful for adapting the amplifier's volume and headroom to different environments, from bedroom practice to stagประสิทธิภาพการทำงาน
6. การบำรุงรักษา
- การทำความสะอาด: ถอดปลั๊กออก amplifier from the power supply before cleaning. Use a soft, dry cloth to wipe down the exterior. Do not use liquid cleaners or abrasive materials.
- พื้นที่จัดเก็บ: เมื่อไม่ได้ใช้งานเป็นเวลานาน ให้เก็บ ampควรติดตั้งเครื่องขยายเสียงในสภาพแวดล้อมที่แห้งและปราศจากฝุ่น
- การขนส่ง: เมื่อทำการขนย้าย amplifier, ensure it is securely packed to prevent physical damage.
7 การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีไฟฟ้า | สายไฟไม่ได้เชื่อมต่อ; เต้าเสียบไฟฟ้าชำรุด; Ampสวิตช์ไฟเครื่องขยายเสียงปิด | Ensure power cord is securely connected. Test outlet with another device. Turn power switch ON. |
| ไม่มีเสียง | Guitar cable faulty; Volume controls too low; Incorrect input selected; Speaker disconnected (internal). | Check guitar cable. Increase GAIN, VOLUME, and MASTER controls. Ensure guitar is plugged into INPUT. Contact service if speaker is suspected. |
| เสียงเพี้ยน | GAIN too high for clean voice; Faulty cable; Speaker damage. | Reduce GAIN. Test with a different cable. If distortion persists at low gain, contact service. |
| เอฟเฟกต์ไม่ทำงาน | Effect level set to zero; Effect bypassed; Incorrect effect selected. | Check effect parameters on the display. Ensure effect is active and not bypassed. |
If you encounter issues not listed here or if the suggested solutions do not resolve the problem, please contact Blackstar customer support or a qualified service technician.
8. ข้อมูลจำเพาะ
- แบบอย่าง: Blackstar ID:X-50
- เอาท์พุต วัดtage: 50 วัตต์ (เลือกได้ 1W/10W/50W)
- Amp เสียง: 6 (Clean Warm, Clean Bright, Crunch, Super Crunch, OD 1, OD 2)
- EQ: 3-Band (Bass, Middle, Treble) + ISF (Infinite Shape Feature)
- ผลกระทบ: Over 35 built-in effects (Pre-FX, Modulation, Delay, Reverb)
- Valve Response Emulation: EL84, EL34, 6L6
- การเชื่อมต่อ: Guitar Input, Footswitch, USB, Line Out/Headphones, Effects Loop (Send/Return)
- ขนาด : 18.23 x 12.68 x 21.73 นิ้ว (ขนาดสินค้า)
- น้ำหนัก: 33 ปอนด์
- วัสดุ: โลหะ
- สี: สีดำ
9. การรับประกันและการสนับสนุน
For detailed warranty information, please refer to the warranty card included with your product or visit the official Blackstar Ampการทำให้บริสุทธิ์ website. For technical support, service, or spare parts, please contact your authorized Blackstar dealer or Blackstar customer support directly.
แบล็กสตาร์ Amplification Official Webเว็บไซต์: www.แบล็คสตาร์ampส.คอม
