คู่มือผู้ใช้กล้องวงจรปิดกลางแจ้ง Ctronics ความละเอียด 5MP (รุ่น 870C-5MP)

1. บทนำ

This manual provides detailed instructions for the Ctronics 5MP Outdoor Security Camera, Model 870C-5MP. This device is designed for outdoor surveillance, offering high-resolution video, advanced night vision capabilities, and intelligent tracking features. Please read this manual thoroughly before installation and operation to ensure proper use and optimal performance.

ภาพที่ 1.1: ด้านหน้า view of the Ctronics 5MP Outdoor Security Camera (Model 870C-5MP).

2. เนื้อหาบรรจุภัณฑ์

Verify that all items listed below are included in your package. If any items are missing or damaged, please contact Ctronics customer support.

• Ctronics 5MP Security Camera (Model 870C-5MP)
• Power Adapter (12V – 2.5A with 3m cable)
• Ethernet Cable (CAT 5E, 1m length)
• ขายึดติดผนัง
• สกรูยึดและปลั๊กผนัง
• ชุดขั้วต่อกันน้ำ
• ไขควง
• เสาอากาศ
• คู่มือการใช้งาน (เอกสารนี้)
• คู่มือการติดตั้งแบบด่วน

3. การตั้งค่า

3.1 การติดตั้งทางกายภาพ

The camera is designed for wall mounting. Ensure the chosen location provides a clear view of the area to be monitored and is within reach of a power outlet. The adjustable top bracket allows for optimal angle positioning.

1. ทำเครื่องหมายจุดเจาะ: Use the provided drilling template to mark the screw holes on the wall.
2. เจาะรู: เจาะรูตามตำแหน่งที่ทำเครื่องหมายไว้ แล้วเสียบพุกยึดผนังเข้าไป
3. ติดตั้งขายึด: Secure the metal mounting bracket to the wall using the screws.
4. Hang Camera: Carefully hang the camera onto the fixed metal plate of the bracket.
5. กล้องรักษาความปลอดภัย: Fasten the camera to the bracket using the connecting screw.
6. เชื่อมต่อเสาอากาศ: Screw the antenna onto the designated port on the camera.
7. การเชื่อมต่อไฟฟ้า: Connect the power adapter to the camera's power input and plug it into an electrical outlet.
8. Waterproof Connections: Use the provided waterproof caps for all cable connections to protect against outdoor elements.

Image 3.1: Illustration of camera connectivity options including dual-band WiFi and storage.

3.2 การเชื่อมต่อเครือข่าย

The camera supports dual-band Wi-Fi (2.4GHz and 5GHz) and wired Ethernet connections.

1. ดาวน์โหลดแอพ: Download the "Ctronics Pro" app from your smartphone's app store (iOS/Android).
2. Bluetooth Quick Setup:
   • ตรวจสอบให้แน่ใจว่าได้เปิดใช้งาน Bluetooth บนสมาร์ทโฟนของคุณแล้ว
   • Open the Ctronics Pro app and follow the on-screen instructions to add a new device.
   • The app will detect the camera via Bluetooth for a quick setup process (1-2 minutes).
   • Select your Wi-Fi network (2.4GHz or 5GHz) and enter the password.
3. การเชื่อมต่อแบบมีสาย (ทางเลือก):
   • Connect one end of the Ethernet cable to the camera's LAN port and the other end to your router.
   • Follow the app instructions to add the camera. The app should detect the camera automatically via the wired connection.
4. ปุ่มรีเซ็ต: If you encounter connection issues, locate the small reset button on the camera's integrated cable. Press and hold it for approximately 5-10 seconds until you hear a prompt, then release. The camera will reset to factory defaults.

Image 3.2: Fast Bluetooth networking for quick setup.

4. คู่มือการใช้งาน

Control and monitor your camera using the Ctronics Pro smartphone app or PC client.

ภาพที่ 4.0: จบแล้วview of key camera features including 3D Zoom, Starlight, and Auto-Zoom.

4.1 สด View และการควบคุม PTZ

• Open the Ctronics Pro app and select your camera to view ฟีดสด
• Use the on-screen controls to pan (horizontal movement), tilt (vertical movement), and zoom (PTZ) the camera.
• กล้องตัวนี้มีคุณสมบัติ ซูมออปติคอล 30 เท่า for clear magnification of distant objects without loss of image quality.

Image 4.1.1: Demonstrates the clarity of 5MP (2560x1920P) resolution.

Image 4.1.2: The camera's 30X optical zoom allows for detailed viewing of distant subjects.

4.2 โหมดการมองเห็นตอนกลางคืน

กล้องนี้มีระบบมองเห็นในเวลากลางคืนขั้นสูง:

• กล้องมองกลางคืนอินฟราเรด (IR): ให้ข้อมูลขาวดำที่ชัดเจนtage up to 180 meters in complete darkness.
• การมองเห็นสีกลางคืน: Utilizes integrated white lights to deliver full-color video up to 80 meters in low-light conditions.
• You can configure the night vision mode settings within the app.

Image 4.2.1: Demonstrates the range of IR and color night vision.

4.3 Smart Human Detection & Auto Tracking

• The camera can detect human shapes and automatically track their movement within its field of view.
• Auto-Zoom: When tracking, the camera will automatically zoom to keep the human subject in focus.
• After tracking, the camera will return to its preset guard position.
• Configure detection zones and sensitivity settings in the app.

Image 4.3.1: Auto-tracking with auto-zoom feature in action.

4.4 Preset Positions & Patrol Routes

• ตำแหน่งที่กำหนดไว้ล่วงหน้า: Set up to 60 specific camera positions for quick access and monitoring of critical areas.
• Patrol Routes: Configure two distinct patrol routes, allowing the camera to automatically cycle through a series of preset positions for comprehensive area monitoring.
• These settings are managed through the Ctronics Pro app.

Image 4.4.1: Visual representation of preset positions and patrol routes for 360-degree coverage.

ระบบสัญญาณเตือนภัย 4.5

Upon human detection, the camera can trigger various warning actions:

• White Light Activation: The integrated white lights will turn on to deter intruders and enable color night vision.
• ปลุกด้วยเสียง: A customizable voice alarm can be triggered. You can set different sounds for day and night.
• การแจ้งเตือนแอป: Real-time notifications will be sent to your smartphone via the Ctronics Pro app.

Image 4.5.1: Illustration of the camera's warning system in an industrial setting.

4.6 ตัวเลือกการจัดเก็บวิดีโอ

The camera offers multiple storage solutions for recorded footage:

• TF Card (MicroSD): Supports up to 128GB MicroSD cards (not included). Insert the card into the designated slot on the camera.
• การเก็บข้อมูลบนคลาวด์: A 30-day free trial is typically offered. Cloud storage provides remote access and backup of your recordings.
• เอฟทีพี: ฟูtage can be uploaded to an FTP server.
• NVR/NAS: Compatible with Network Video Recorders (NVR) and Network Attached Storage (NAS) systems for continuous recording and centralized management.

Image 4.6.1: Various storage options including MicroSD, Cloud, and FTP.

4.7 การปิดบังความเป็นส่วนตัว

To protect privacy in sensitive areas, you can define custom video masking zones. These areas will be blacked out in the live view and recordings, ensuring that private spaces are not monitored.

Image 4.7.1: Illustration of user-defined video masking for privacy.

4.8 Remote Control and Multi-Camera Management

The Ctronics Pro app and PC client allow for comprehensive remote control of your camera. You can view live streams, manage settings, and even control multiple Ctronics cameras simultaneously, supporting up to 36+ cameras for effortless group management. You can also share camera access with family members.

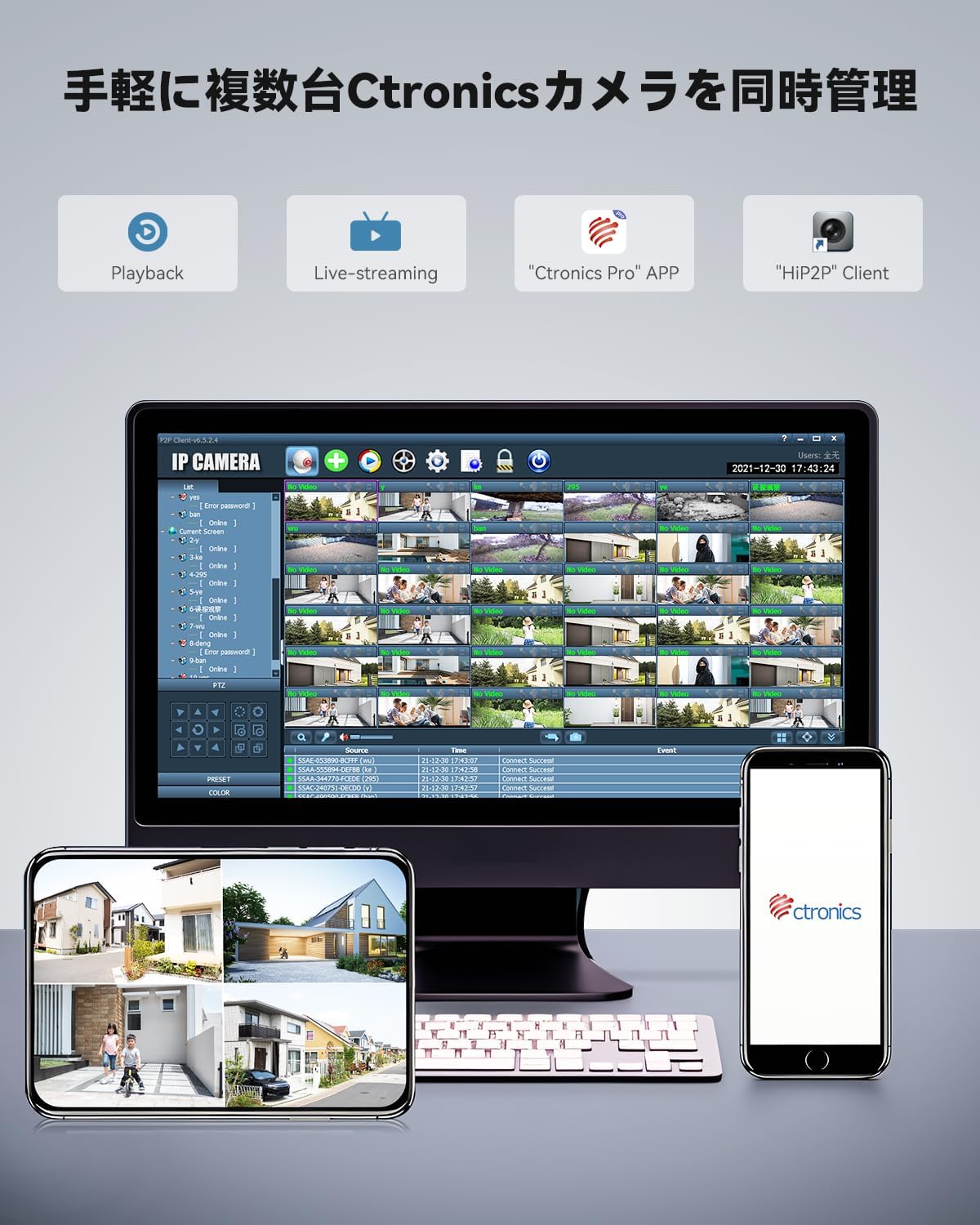

Image 4.8.1: Managing multiple Ctronics cameras via smartphone app and PC client.

5. การบำรุงรักษา

5.1 การทำความสะอาด

• ทำความสะอาดเลนส์และตัวเรือนของกล้องเป็นประจำเพื่อให้แน่ใจว่าคุณภาพของภาพมีความชัดเจน
• ใช้แบบนุ่มๆamp cloth for cleaning. Avoid abrasive cleaners or solvents that could damage the camera's finish or lens.
• ตรวจสอบให้แน่ใจว่ากล้องปิดอยู่ก่อนทำความสะอาด

การอัปเดตเฟิร์มแวร์ 5.2 รายการ

Ctronics may release firmware updates to improve performance, add features, or address security vulnerabilities. Check the Ctronics Pro app periodically for available updates and follow the in-app instructions to install them.

5.3 Outdoor Durability

The camera features a rugged metal housing and is rated IP66 for weather resistance, meaning it is protected against dust ingress and powerful water jets. While designed for outdoor conditions, ensure all cable connections are properly sealed with the provided waterproof accessories during installation to prevent water damage.

6 การแก้ไขปัญหา

7. ข้อมูลจำเพาะ

8. การรับประกันและการสนับสนุน

For warranty information, technical support, or any inquiries regarding your Ctronics 5MP Outdoor Security Camera, please refer to the official Ctronics website or contact their customer service directly. Contact details are typically available on the product packaging or the manufacturer's official support page.

โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกัน
