คู่มือผู้ใช้จอภาพกล้อง FEELWORLD P6XL ขนาด 6 นิ้ว

1. บทนำ

The FEELWORLD P6XL is a high-brightness 6-inch camera monitor designed to enhance your video production workflow. Featuring a 1200nit touchscreen display, 4K HDMI input, built-in battery, and advanced monitoring tools like Waveform, 3D LUT, and HDR support, it provides clear and accurate visual feedback for professional and enthusiast filmmakers.

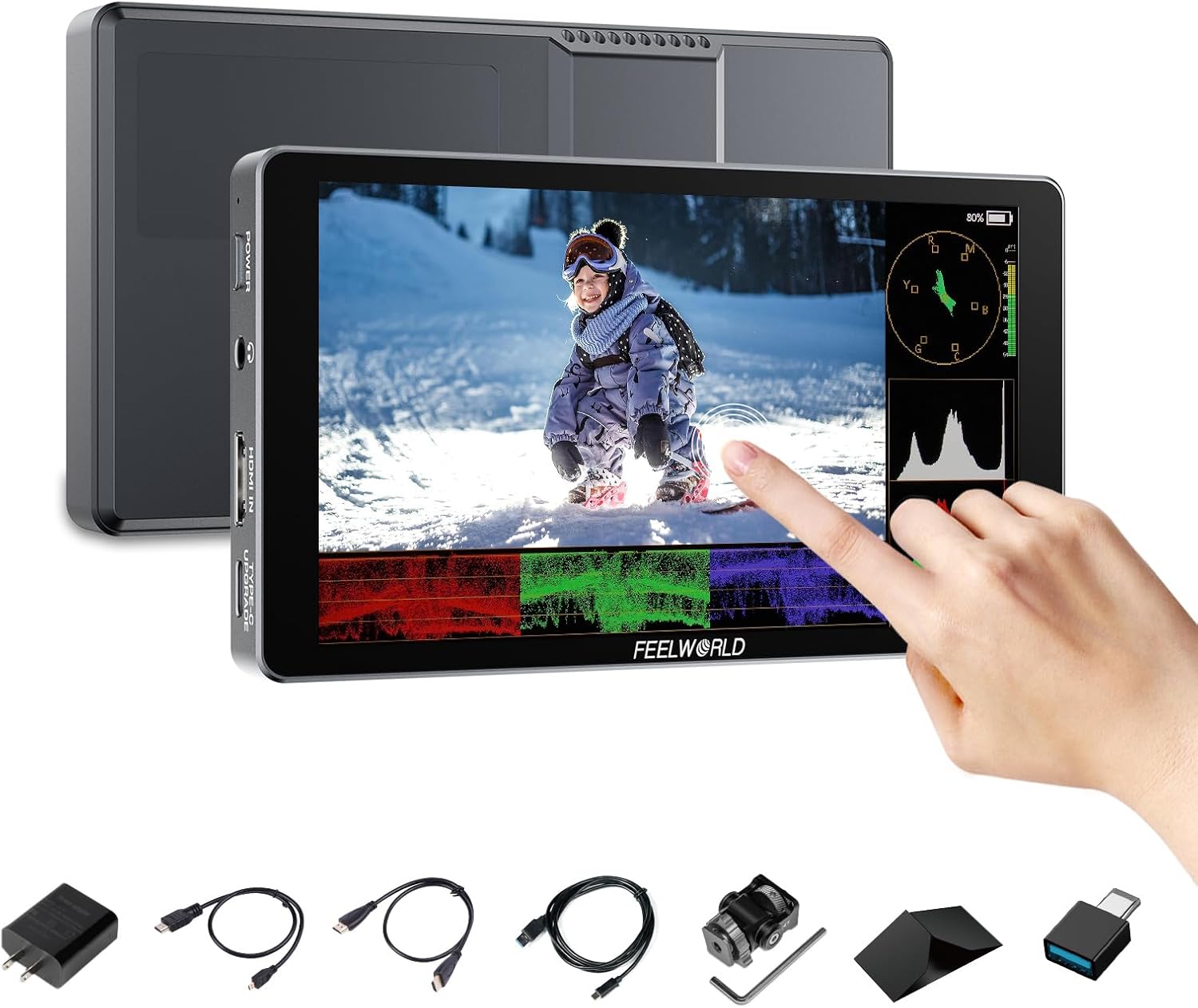

Image: The FEELWORLD P6XL monitor displaying various monitoring tools, with a hand touching the screen.

2. อะไรอยู่ในกล่อง

ตรวจสอบว่ารายการทั้งหมดที่ระบุไว้ด้านล่างนี้รวมอยู่ในแพ็คเกจของคุณ:

• 1x P6XL FEELWORLD Monitor
• 1x A-A HDMI Cable
• สาย Micro HDMI 1 เส้น
• สาย USB-A ถึง USB-C 1 เส้น
• 1x Mini Hot Shoe Mount + Hex Wrench
• 1x อะแดปเตอร์ USB-A เป็น USB-C
• 1x Sunshade + Frame
• 1x Cable Management Tie
• 1x คู่มือผู้ใช้

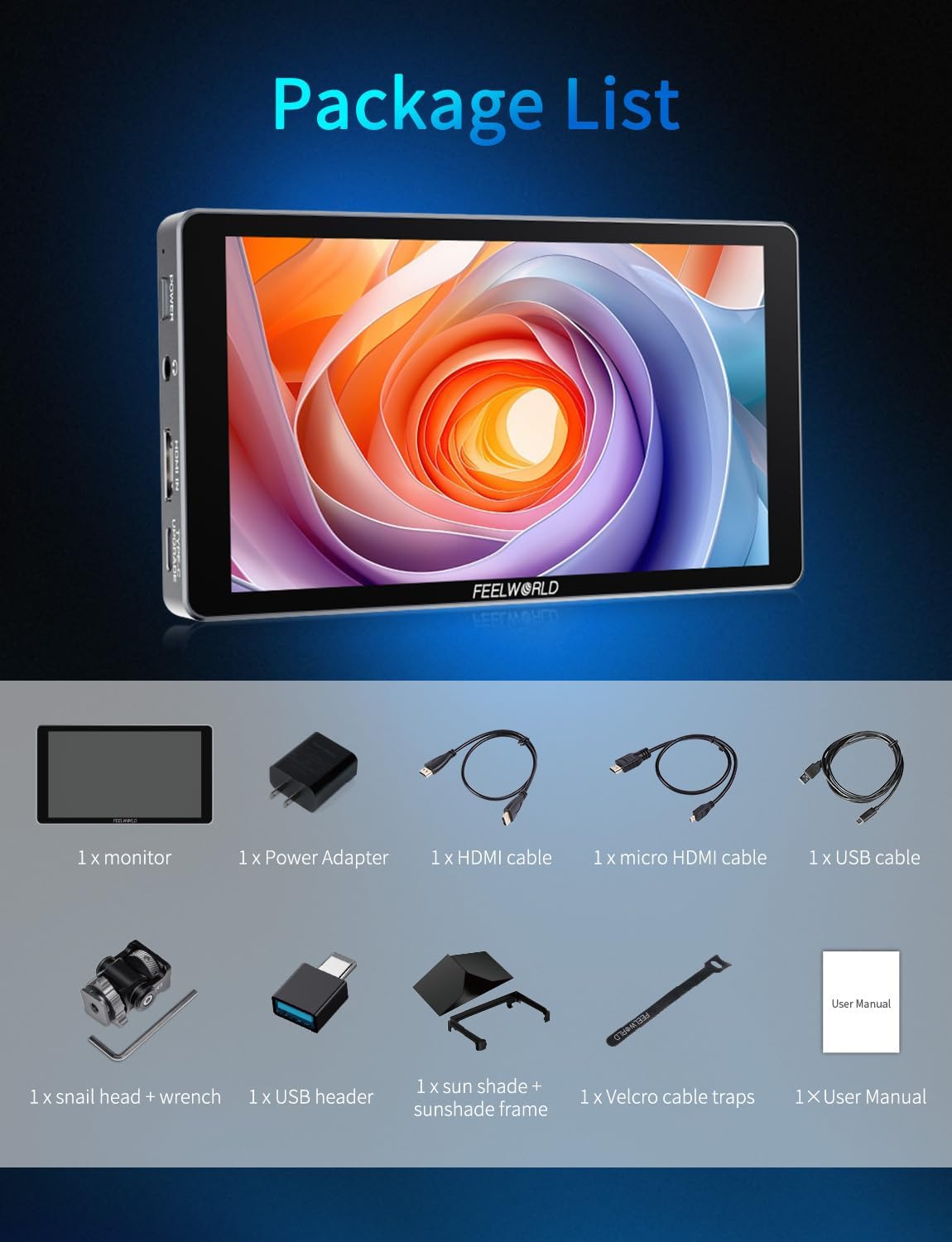

Image: All accessories included with the FEELWORLD P6XL monitor, neatly arranged.

3. สินค้าหมดview

3.1 ลักษณะทางกายภาพ

The P6XL monitor features a rugged, full aluminum alloy body, ensuring durability while maintaining a lightweight profile. Its compact dimensions and robust construction make it suitable for various shooting environments.

Image: The FEELWORLD P6XL monitor's aluminum housing and dimensions.

3.2 พอร์ตและปุ่มควบคุม

• ปุ่มเปิด/ปิด: Long press to power on/off, short press for touch on/off.
• แจ็คหูฟัง: 3.5mm output for audio monitoring.
• HDMI ใน: 4K HDMI input, supports up to 2160p/30p signals.
• Type-C (Upgrade/LUT Upload): Used for firmware updates and loading custom 3D LUT files via a USB flash drive.
• Type-C (9V/2A Power Supply/Charging): For charging the built-in battery or powering the monitor.
• 1/4" Screw Thread: สำหรับติดตั้งอุปกรณ์เสริม
• พัดลมระบายความร้อน: Built-in adjustable fan for heat dissipation.

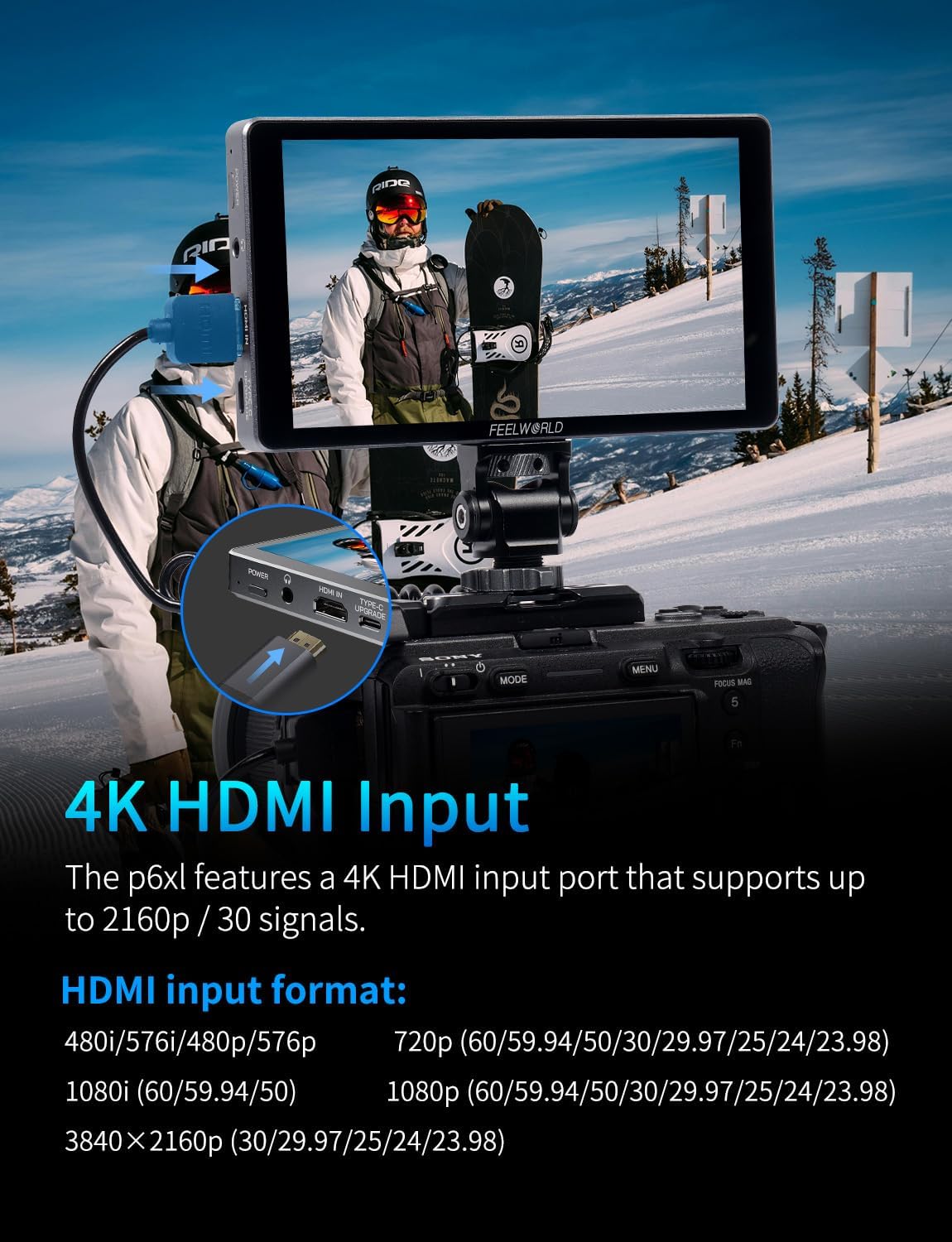

Image: The 4K HDMI input port on the FEELWORLD P6XL monitor.

4. การตั้งค่า

4.1 การชาร์จแบตเตอรี่ในตัว

The P6XL features a built-in 22.2Wh/7.4V rechargeable battery. Use the provided USB-A to USB-C cable and a 9V charger to charge the monitor. The indicator light will turn green when fully charged. A full charge provides approximately 2 hours of run-time at 100% brightness.

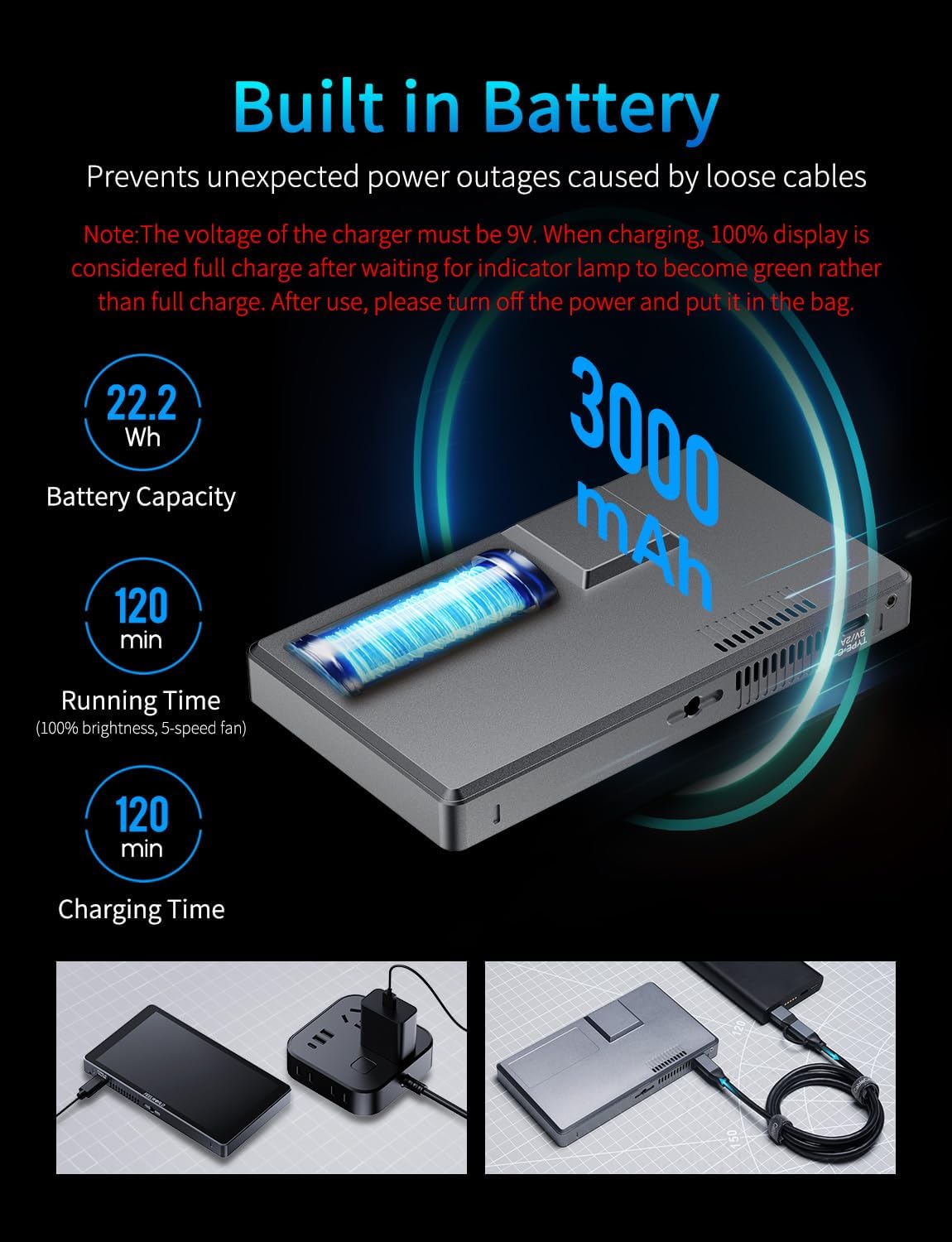

Image: Information regarding the monitor's built-in battery, capacity, and charging details.

4.2 การติดตั้งจอภาพ

Attach the mini hot shoe mount to your camera's hot shoe or a compatible rig. Secure the monitor to the mount using the 1/4" screw thread on the monitor's bottom.

4.3 การเชื่อมต่อกับกล้อง

Connect your DSLR or mirrorless camera to the monitor using the provided HDMI cable. Ensure the camera's HDMI output settings are compatible with the monitor's input (up to 4K 2160p/30p).

5. คู่มือการใช้งาน

อินเทอร์เฟซหน้าจอสัมผัส 5.1

The P6XL features an intuitive touchscreen interface for easy control:

• แตะสองครั้ง: เข้าสู่เมนูหลัก
• Swipe Left Side: ปรับแสงพื้นหลัง
• Swipe Right Side: ปรับระดับเสียง.
• Swipe Bottom: Access quick menu shortcuts.

Image: The 6-inch touchscreen interface of the FEELWORLD P6XL monitor.

5.2 การนำทางเมนู

Double-tap the screen to open the main menu. Navigate through the following categories:

• ช่วยเหลือ: Access various monitoring tools.
• เครื่องหมาย: Configure on-screen guides.
• ภาพ: Adjust image display settings.
• ตัวเลือกผู้ใช้: Manage LUTs, HDR, and display/color adjustments.
• ระบบ: Access general system settings.

5.3 Assist Functions

The Assist menu provides professional tools for accurate monitoring:

• รูปแบบของคลื่น: Displays luminance and color information.
• เวกเตอร์: แสดงความอิ่มตัวของสีและเฉดสี
• ฮิสโตแกรม: Visualizes tonal distribution.
• Focus Assist (Peaking): Highlights in-focus areas (adjustable color/level).
• เสียงในตัว: Displays audio levels.
• ลายม้าลาย: Indicates overexposed areas (adjustable threshold).
• ตรวจสอบฟิลด์: Isolates specific color channels.
• สีปลอม: Aids in exposure setting by displaying different exposure levels in distinct colors.

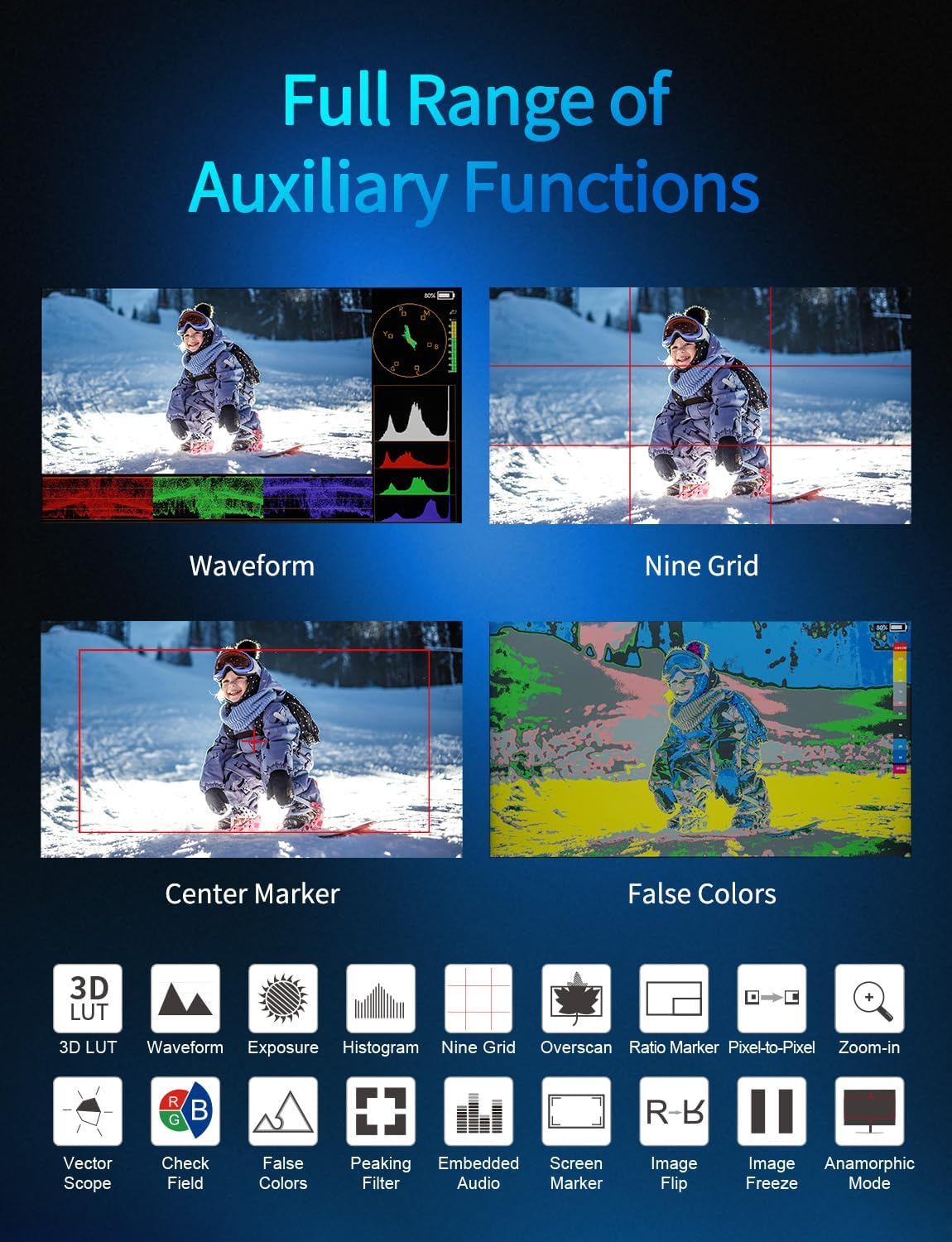

Image: A visual representation of the monitor's full range of auxiliary functions.

5.4 Marker Functions

Customize on-screen guides for framing and composition:

• กริด: Display various grid patterns (e.g., Rule of Thirds, 2x2, 4x4, custom).
• เฟรมที่ปลอดภัย: Define safe areas for broadcast or social media aspect ratios.
• เครื่องหมายกลาง: Places a crosshair in the center of the screen.
• Ratio Marker: Overlays various aspect ratio guides (e.g., 4:3, 16:9, 2.35:1).

5.5 Image Functions

Adjust how the image is displayed on the monitor:

• โหมดสแกน: Adjusts the display area (e.g., Under Scan).
• อัตราส่วนภาพ: Selects display aspect ratio (e.g., Auto, 16:9, 4:3).
• อะนามอร์ฟิก: Desqueezes anamorphic footage (1.33x, 1.6x, 2.0x, custom).
• พลิกภาพ: พลิกภาพในแนวนอนหรือแนวตั้ง
• โหมดซูม: Magnifies a portion of the image (2X, 4X, 8X).
• ตรึงภาพ: Pauses the live video feed.
• P2P (Pixel-to-Pixel): Displays the image at its native resolution.

5.6 ตัวเลือกผู้ใช้

Customize advanced display settings:

• LUT (Look Up Table): Enable/disable LUTs, import custom .cube files via USB-C, and select from built-in DE-log LUTs (S-Log2, S-Log3, C-Log, V-Log to Rec.709).
• เอชดีอาร์: Enable/disable HDR display mode (HLG1, HLG2, HLG3).
• การปรับการแสดงผล: Adjust backlight, brightness, contrast, saturation, hue, and sharpness.
• การปรับสี: Fine-tune color temperature (5600K, 6500K, 9300K, User) and individual RGB levels.

Image: The monitor's screenshot and image overlay feature for composition comparison.

5.7 การตั้งค่าระบบ

การตั้งค่าจอภาพทั่วไป:

• User Switch: Manage multiple user profiles.
• ภาษา: เลือกภาษาที่แสดง
• OSD Option: Adjust On-Screen Display settings.
• ปริมาณ: Control audio output volume.
• พัดลมระบายความร้อน: Adjust fan speed (modes 1-5).
• รีเซ็ต: คืนค่าการตั้งค่าเริ่มต้นจากโรงงาน
• อัพเดตเฟิร์มแวร์: Update monitor firmware via USB-C.

6. ข้อมูลจำเพาะ

7 การแก้ไขปัญหา

• ไม่มีสัญญาณ: Ensure HDMI cable is securely connected and camera's HDMI output is active and set to a compatible resolution.
• จอภาพไม่เปิดใช้งาน: Check battery level. Connect to a 9V/2A Type-C charger.
• หน้าจอสัมผัสไม่ตอบสนอง: Short press the power button to toggle touch functionality. If issue persists, try resetting the monitor to factory settings.
• ความร้อนสูงเกินไป: Ensure cooling fan is enabled in System settings. Avoid blocking ventilation holes.
• LUT Import Failure: Ensure USB flash drive is formatted correctly and contains only .cube LUT files. Do not remove the USB drive during import.

8. การบำรุงรักษา

• การทำความสะอาด: Use a soft, dry cloth to clean the monitor screen and body. For stubborn smudges, use a screen-specific cleaning solution.
• พื้นที่จัดเก็บ: Store the monitor in a cool, dry place away from direct sunlight and extreme temperatures. Use the provided sunshade and frame for protection.
• การดูแลแบตเตอรี่ For long-term storage, charge the battery to approximately 50-60% to prolong its lifespan.

9. การรับประกันและการสนับสนุน

FEELWORLD products typically come with a standard manufacturer's warranty. Please refer to the warranty card included in your package or visit the official FEELWORLD webเว็บไซต์สำหรับข้อกำหนดและเงื่อนไขการรับประกันโดยละเอียด

For technical support, troubleshooting assistance, or service inquiries, please contact FEELWORLD customer service through their official channels.
