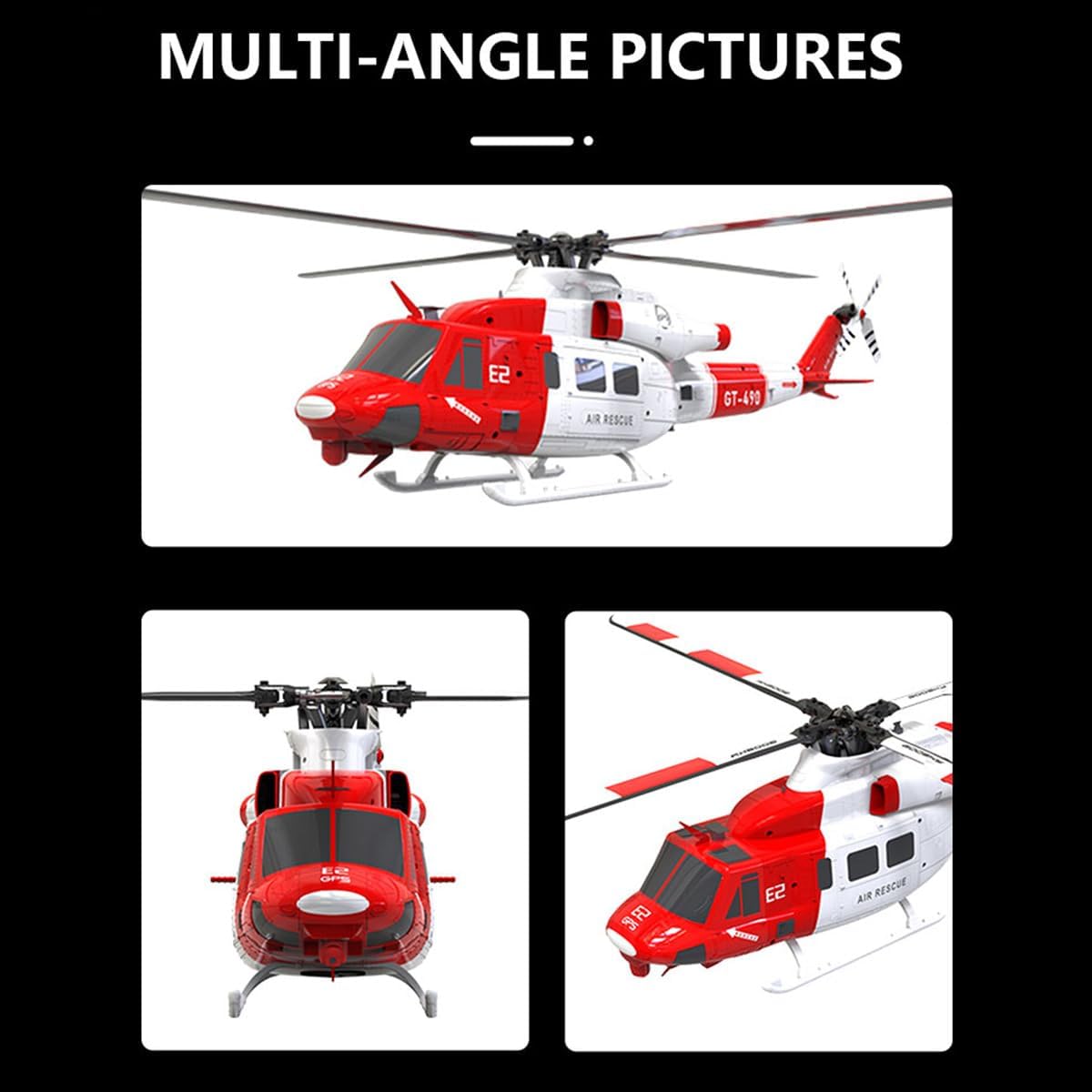

GOOSKY E2 UH-1Y RC Helicopter Instruction Manual

1. บทนำ

ขอบคุณสำหรับการซื้อasing the GOOSKY E2 UH-1Y RC Helicopter. This manual provides essential information for the safe operation, setup, maintenance, and troubleshooting of your new helicopter. Please read this manual thoroughly before operating the product to ensure proper function and to prevent damage or injury.

แนวทางปฏิบัติเพื่อความปลอดภัย

• ผลิตภัณฑ์นี้แนะนำสำหรับผู้ใช้ที่มีอายุ 16 ปีขึ้นไป สำหรับผู้ใช้ที่มีอายุน้อย ควรมีผู้ใหญ่ดูแล
• Always operate the helicopter in an open, clear area, away from people, animals, buildings, and power lines.
• ห้ามบินใกล้สนามบินหรือเขตห้ามบินเด็ดขาด
• Ensure all batteries are fully charged and properly installed before each flight.
• Do not operate the helicopter in strong winds or adverse weather conditions.
• Keep fingers, hair, and loose clothing away from rotating parts.
• ควรปิดเฮลิคอปเตอร์และรีโมทคอนโทรลทุกครั้งเมื่อไม่ได้ใช้งาน
• Refer to local regulations regarding RC aircraft operation.

2. อะไรอยู่ในกล่อง

โปรดตรวจสอบเนื้อหาในแพ็คเกจของคุณตามรายการด้านล่าง:

• กระเป๋าใส่ (1)
• GOOSKY E2 UH-1Y RC Helicopter (1)
• คู่มือการใช้งาน (1)
• Dedicated Charger (1)
• 3S 11.1V 1600mAh Smart LIPO Battery (2)
• 2.4G A8 Rechargeable Remote Control (1)
• Extra Main Shaft (1)
• Tools (Several)
• Spare Screws (Several)

3. การตั้งค่า

3.1 การชาร์จแบตเตอรี่

1. Connect the dedicated charger to a power outlet.
2. Connect the 3S 11.1V 1600mAh Smart LIPO Battery to the dedicated charger.
3. Allow approximately 90 minutes for a full charge. The charger's indicator light will signal when charging is complete.
4. Always supervise batteries during charging and disconnect once fully charged.

3.2 การเตรียมรีโมทคอนโทรล

1. Ensure the 2.4G A8 Rechargeable Remote Control is fully charged.
2. Familiarize yourself with the control sticks and switches. Refer to the remote control's specific manual for detailed layout and functions.

3.3 การตรวจสอบก่อนบิน

• Visually inspect the helicopter for any signs of damage, loose parts, or obstructions.
• Ensure the main rotor blades and tail rotor are securely attached and free to rotate.
• Confirm the flight battery is securely installed in the helicopter.
• Power on the remote control first, then the helicopter.
• Perform a range check to ensure proper communication between the remote control and the helicopter.

4. คู่มือการใช้งาน

4.1 การควบคุมการบินขั้นพื้นฐาน

The GOOSKY E2 UH-1Y features 6-channel full control, allowing for precise maneuvers:

• Collective Pitch: Controls the lift and descent of the helicopter.
• Cyclic: Controls forward, backward, and sideways movement.
• หันเห: Controls the rotation of the helicopter around its vertical axis.
• คันเร่ง: Controls the main rotor speed.

4.2 GPS Smart Satellite Positioning

The built-in GPS module provides real-time positioning and navigation, enhancing flight safety and control accuracy. In GPS mode, the helicopter automatically stabilizes itself, allowing it to hover at a fixed point and altitude. This feature simplifies operation, making it easier for beginners to learn.

4.3 Vision + TOF LiDAR System

The helicopter integrates a vision system for horizontal displacement data and a Time-of-Flight (TOF) LiDAR sensor for vertical altitude data. Together, these systems create a three-dimensional spatial coordinate system, enabling precise position and altitude hold, even in GPS-denied environments. This technology also supports intelligent return-to-home functions.

4.4 Intelligent Return-to-Home

The flight controller combines altitude and distance data to automatically plan a return route. When activated in GPS mode, the E2 UH-1Y will return to its takeoff point, land, and shut off its motors. Additionally, if the battery voltage drops too low during flight, an automatic return will be triggered to ensure a safe landing.

4.5 Flight Duration

With a fully charged 3S 11.1V 1600mAh Smart LIPO Battery, the helicopter can achieve a flight time of approximately 15 minutes.

5. การบำรุงรักษา

5.1 การทำความสะอาด

• After each flight, gently wipe the helicopter body with a soft, dry cloth to remove dust and debris.
• Avoid using chemical cleaners or solvents, as they may damage the plastic components or electronics.

5.2 พื้นที่จัดเก็บ

• เก็บเฮลิคอปเตอร์และรีโมทคอนโทรลไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
• ถอดแบตเตอรี่ออกจากรีโมทคอนโทรลหากจะเก็บรักษาไว้เป็นเวลานาน
• เก็บแบตเตอรี่ LiPo ไว้ที่ปริมาตรการจัดเก็บที่เหมาะสมtage (typically around 3.8V per cell) to prolong their lifespan.

5.3 Component Inspection and Replacement

• Regularly inspect rotor blades, landing gear, and other structural components for cracks or damage.
• If any part is damaged, replace it immediately using genuine GOOSKY spare parts. An extra main shaft and spare screws are included for common replacements.
• ตรวจสอบให้แน่ใจว่าขันสกรูทุกตัวแน่นพอดี แต่ห้ามขันแน่นเกินไป

6 การแก้ไขปัญหา

If you encounter issues with your GOOSKY E2 UH-1Y RC Helicopter, please refer to the following common problems and solutions:

หากปัญหายังคงมีอยู่หลังจากพยายามแก้ไขปัญหาเหล่านี้แล้ว โปรดติดต่อฝ่ายสนับสนุนลูกค้า

7. ข้อมูลจำเพาะ

Detailed technical specifications for the GOOSKY E2 UH-1Y RC Helicopter:

8. การรับประกันและการสนับสนุน

For warranty information, technical support, or spare parts, please contact the manufacturer, GOOSKY, or your authorized seller (XMBRICDIYY). Please retain your proof of purchase for warranty claims.
