Start Black Arc 250 Inverter Welding Machine User Manual

1. บทนำ

Thank you for choosing the Start Black Arc 250 Inverter Welding Machine. This professional-grade, versatile welding equipment is designed for both MMA (Shielded Metal Arc Welding) and TIG (Gas Tungsten Arc Welding) processes. Its compact and portable design, weighing approximately 3.8 kg, ensures high performance and efficiency for a wide range of metalworking tasks.

This manual provides essential information for the safe and effective operation, setup, and maintenance of your welding machine. Please read it thoroughly before use and keep it for future reference.

คุณสมบัติหลัก:

• MMA/TIG Processes: Supports both electrode (MMA) and TIG welding (TIG torch not included).
• High Welding Capacity: 100% duty cycle at 250A, allowing for continuous operation.
• การพกพาที่ยอดเยี่ยม: Lightweight design (3.8 kg) for easy transport and handling.
• การป้องกันความร้อนสูงเกินไป: Built-in protection mechanism to prevent damage from excessive heat.
• Anti-Stick Function: Prevents electrode sticking, improving weld quality and process efficiency.
• จอแสดงผลดิจิตอล: For precise current adjustment and monitoring.
• ปรับกระแสไฟได้: Welding current range from 20A to 250A.

2. คำแนะนำด้านความปลอดภัยที่สำคัญ

Welding can be dangerous. Always follow safety precautions to prevent injury or damage. Read and understand all safety warnings before operating the machine.

คำเตือนความปลอดภัยทั่วไป:

• ไฟฟ้าช็อต: Welding current can cause fatal electric shock. Ensure proper grounding. Do not touch live electrical parts. Wear dry welding gloves and protective clothing.
• ควันและก๊าซ: Welding fumes and gases can be hazardous to your health. Work in a well-ventilated area. Use a fume extractor if necessary.
• รังสีอาร์ค: Arc rays can burn eyes and skin. Wear a welding helmet with appropriate shade filter and protective clothing. Protect bystanders with welding screens.
• ไฟและการระเบิด: Welding sparks and hot metal can cause fire or explosions. Keep flammable materials away from the welding area. Have a fire extinguisher readily available.
• อะไหล่ร้อน: Hot parts can cause severe burns. Allow the machine and welded materials to cool before handling.
• เสียงรบกวน: เสียงดังเกินไปอาจทำลายการได้ยินได้ ควรใส่ที่ป้องกันหู

Specific Operational Safety:

• Always use electrodes suitable for the material and process.
• Ensure adequate ventilation in the work area to dissipate fumes and heat.
• The TIG torch is not included with this machine. If performing TIG welding, ensure you have the correct torch and accessories.
• Always wear complete Personal Protective Equipment (PPE), including a welding helmet, gloves, protective clothing, and safety shoes.
• ห้ามใช้งานเครื่องในที่มืดamp หรือสภาวะเปียกชื้น
• ตรวจสอบสายเคเบิลและการเชื่อมต่อเป็นประจำเพื่อดูความเสียหาย

3. เนื้อหาบรรจุภัณฑ์

เมื่อแกะกล่องแล้ว โปรดตรวจสอบว่าสินค้าทั้งหมดที่ระบุไว้ด้านล่างมีอยู่ครบถ้วนและไม่ได้รับความเสียหาย:

• 1 x Start Black Arc 250 Inverter Welding Machine
• 1 x Electrode Holder Clamp
• 1 x Ground Clamp
• 1 x คู่มือผู้ใช้ (เอกสารนี้)

Note: A TIG torch is not included and must be purchased separately for TIG welding operations.

4. สินค้าหมดview

Familiarize yourself with the components and controls of your Start Black Arc 250 welding machine.

รูปที่ 4.1: โดยรวม view of the Start Black Arc 250 Inverter Welding Machine, showing its compact yellow and black casing, digital display, control knob, and included electrode and ground clamps.

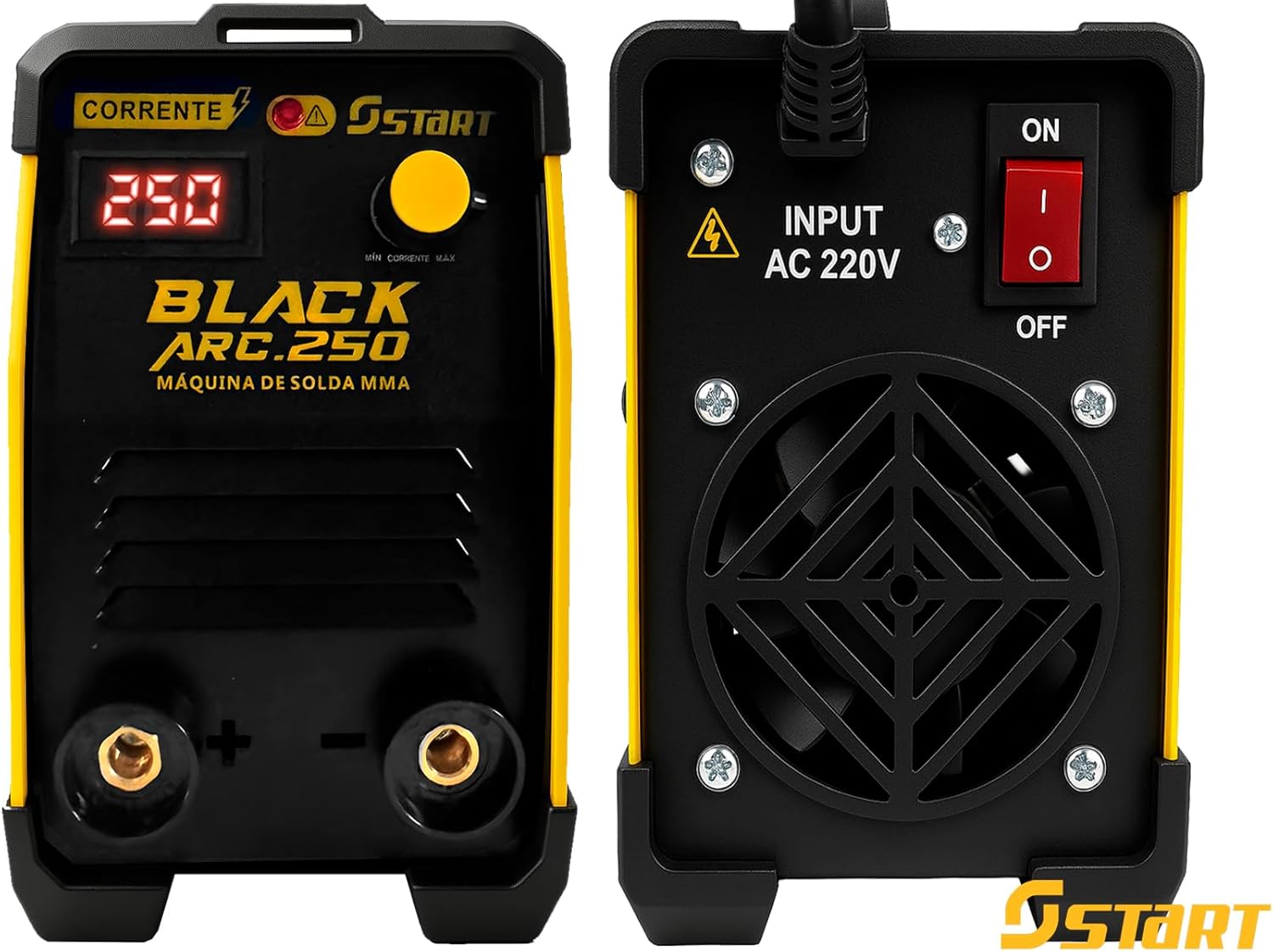

Figure 4.2: Front panel with digital current display, current adjustment knob, and positive/negative terminals. Rear panel showing the AC 220V input, power switch, and cooling fan.

Figure 4.3: Visual representation of key features including digital display, 100% duty cycle, MMA and TIG welding capabilities, and 250A current capacity.

การควบคุมและตัวบ่งชี้:

• จอแสดงผลดิจิตอล: Shows the set welding current in Ampเอเรส
• ปุ่มปรับกระแสไฟ: Used to precisely set the welding current (20-250A).
• Positive (+) Terminal: For connecting the electrode holder (MMA) or TIG torch.
• Negative (-) Terminal: For connecting the ground clamp.
• สวิตช์เปิด/ปิด (เปิด/ปิด): อยู่บริเวณแผงด้านหลัง
• Input AC 220V: การเชื่อมต่อแหล่งจ่ายไฟ
• พัดลมระบายความร้อน: Located on the rear panel for heat dissipation.
• ตัวบ่งชี้ความร้อนสูงเกินไป: (If present, typically a light) Illuminates when the machine is overheating.

5. ข้อมูลจำเพาะทางเทคนิค

Figure 5.1: Approximate dimensions of the welding machine: 30cm length, 12cm width, 19cm height (Note: Product specifications list 34 x 15 x 27.5 cm, use table values as primary).

6. การตั้งค่าและการเชื่อมต่อ

Before connecting the machine, ensure the power switch is in the OFF position and the work area is clean, dry, and well-ventilated.

6.1 การเชื่อมต่อสายไฟ:

1. Ensure your power supply is 220V monophase and can handle a 25A input current.
2. Connect the machine's power cord to a suitable grounded 220V outlet.

6.2 MMA (Electrode) Welding Setup:

1. เชื่อมต่อตัวยึดอิเล็กโทรด clamp สายเคเบิลไปที่ บวก (+) terminal on the front panel.
2. ต่อสายดิน clamp สายเคเบิลไปที่ ลบ (-) terminal on the front panel.
3. ยึดสายดินให้แน่นสนิทamp to the workpiece or a sturdy metal workbench that is in direct contact with the workpiece. Ensure a clean, bare metal connection for optimal conductivity.
4. ใส่ขั้วไฟฟ้าที่เหมาะสมลงในที่ยึดขั้วไฟฟ้า

6.3 TIG Welding Setup (Optional, TIG torch not included):

For TIG welding, you will need a separate TIG torch (dry torch type) and a gas cylinder with regulator (e.g., Argon). This machine supports Lift Arc TIG.

1. Connect the TIG torch cable to the บวก (+) terminal on the front panel.
2. ต่อสายดิน clamp สายเคเบิลไปที่ ลบ (-) terminal on the front panel.
3. ยึดสายดินให้แน่นสนิทamp สู่ชิ้นงาน
4. Connect the gas hose from the TIG torch to the gas regulator on your shielding gas cylinder.

7. คู่มือการใช้งาน

7.1 Powering On and Current Adjustment:

1. After completing all connections, turn the power switch on the rear panel to the ON position.
2. The digital display on the front panel will illuminate, showing the current setting.
3. Use the current adjustment knob to set the desired welding current. Refer to electrode manufacturer guidelines or welding charts for appropriate current settings based on electrode type and material thickness.

7.2 MMA (Electrode) Welding:

1. Ensure proper PPE is worn.
2. Strike an arc by lightly touching the electrode to the workpiece and quickly lifting it slightly to establish the arc.
3. Maintain a consistent arc length and travel speed for a stable weld bead.
4. The Anti-Stick function will reduce the current if the electrode sticks to the workpiece, making it easier to detach without damaging the electrode or machine.

7.3 TIG (Lift Arc) Welding (with optional TIG torch):

1. Ensure proper PPE is worn and shielding gas is flowing.
2. Gently touch the tungsten electrode to the workpiece.
3. Slowly lift the torch to initiate the arc. The machine will automatically detect the lift and start the welding current.
4. Maintain a short arc length and consistent travel speed.

8. การบำรุงรักษา

Regular maintenance ensures the longevity and optimal performance of your welding machine. Always disconnect the machine from the power supply before performing any maintenance.

8.1 การทำความสะอาด:

• Periodically clean the exterior of the machine with a dry, soft cloth.
• Use compressed air to blow out dust and debris from the cooling vents and internal components. Ensure the air is dry and oil-free.
• Clean the terminals and cable connections to ensure good electrical contact.

8.2 การตรวจสอบ:

• Regularly inspect all cables, including the power cord, electrode holder cable, and ground clamp cable, for cuts, cracks, or damage. Replace damaged cables immediately.
• Check the electrode holder and ground clamp สำหรับการสึกหรอ
• ตรวจสอบให้แน่ใจว่าตัวยึดทั้งหมดแน่นสนิทดีแล้ว

8.3 การจัดเก็บ:

ควรเก็บเครื่องเชื่อมไว้ในที่สะอาด แห้ง และปราศจากฝุ่นเมื่อไม่ใช้งาน ป้องกันไม่ให้สัมผัสกับอุณหภูมิและความชื้นที่สูงเกินไป

9 การแก้ไขปัญหา

This section addresses common issues you might encounter. For problems not listed here or if solutions do not resolve the issue, contact customer support.

10. การรับประกันและการสนับสนุน

ข้อมูลการรับประกัน:

Your Start Black Arc 250 Inverter Welding Machine is covered by a manufacturer's warranty against defects in materials and workmanship. Please refer to the warranty card included with your purchase for specific terms and conditions, including the warranty period.

Extended warranty options may be available for purchase, offering additional coverage against failures and defects for 12 or 24 months beyond the standard warranty period. Please check with your retailer for details on purchasing extended protection plans.

การสนับสนุนลูกค้า:

If you have any questions, require technical assistance, or need to report a problem with your welding machine, please contact the retailer or manufacturer's customer service department. Have your product model (Black Arc 250), model number (2109), and purchase date ready when contacting support.
