1. บทนำ
This manual provides detailed instructions for the installation, operation, maintenance, and troubleshooting of your GIGABYTE B550M Gaming X WIFI6 AMD AM4 mATX Motherboard. Please read this manual thoroughly before beginning installation to ensure proper setup and optimal performance.
Figure 1: GIGABYTE B550M Gaming X WIFI6 Motherboard Overview
2. การตั้งค่า
2.1 เนื้อหาบรรจุภัณฑ์
Before proceeding, verify that all items are present in your motherboard package:
- GIGABYTE B550M Gaming X WIFI6 Motherboard
- สาย SATA
- Magnetic WiFi Antenna
- คู่มือการติดตั้งหลายภาษา
- Motherboard Driver CD/USB (if included)
Video 1: GIGABYTE B550M Gaming X WIFI6 Unboxing. This video demonstrates the contents of the motherboard package and initial handling.
2.2 การจัดวางและขั้วต่อของเมนบอร์ด
Familiarize yourself with the motherboard's layout and various connectors before installation.

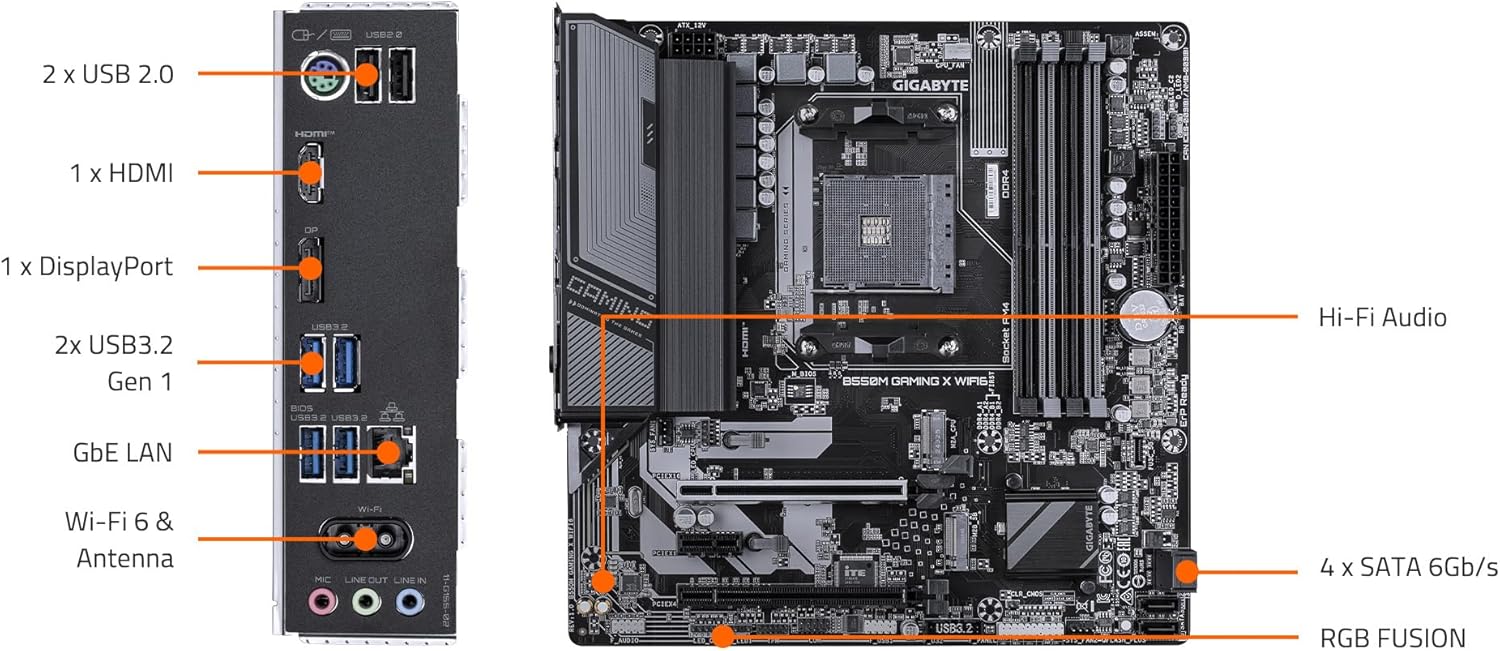

รูปที่ 2: การจัดวางส่วนประกอบเมนบอร์ด
รูปที่ 3: แผง I/O ด้านหลัง
2.3 การติดตั้งส่วนประกอบ
Follow these steps for installing essential components:
- การติดตั้งซีพียู: Carefully open the CPU socket lever. Align the triangular mark on the CPU with the mark on the socket. Gently place the CPU into the socket without force. Close the lever to secure the CPU.
- การติดตั้งตัวระบายความร้อน CPU: ติดตั้งชุดระบายความร้อน CPU ตามคำแนะนำของผู้ผลิต ตรวจสอบให้แน่ใจว่าได้ทาซิลิโคนระบายความร้อนอย่างถูกต้อง
- RAM (Memory) Installation: Open the clips on the DDR4 memory slots. Align the notch on the memory module with the key in the slot. Press down firmly on both ends of the module until the clips snap into place. For dual-channel performance, refer to your motherboard manual for specific slot pairing.
- การติดตั้ง M.2 SSD: Locate the M.2 slots. Remove the M.2 screw/standoff. Insert the M.2 SSD at an angle into the slot. Push it down gently and secure it with the screw/standoff. The motherboard features PCIe EZ-Latch for tool-less M.2 installation.
- การติดตั้งการ์ดจอ (PCIe): Open the retention clip on the PCIe 4.0 x16 slot. Align your graphics card with the slot and press down firmly until it is seated. The PCIe EZ-Latch simplifies removal. Secure the card to your chassis with screws.
- การติดตั้งอุปกรณ์ SATA: Connect SATA data cables from your storage devices (HDDs/SSDs) to the SATA ports on the motherboard. Connect SATA power cables from your power supply to the devices.
- การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อขั้วต่อไฟ ATX 24 พินและขั้วต่อไฟ CPU 8 พิน (หรือ 4+4 พิน) จากแหล่งจ่ายไฟของคุณไปยังพอร์ตที่สอดคล้องกันบนเมนบอร์ด
- การเชื่อมต่อที่แผงด้านหน้า: Connect the power button, reset button, HDD LED, power LED, and front panel USB/audio headers to their respective pins on the motherboard. Refer to the motherboard manual for pin assignments.
- WiFi Antenna Connection: Screw the magnetic WiFi antenna onto the designated connectors on the rear I/O panel. The WiFi EZ-Plug design ensures easy connection.

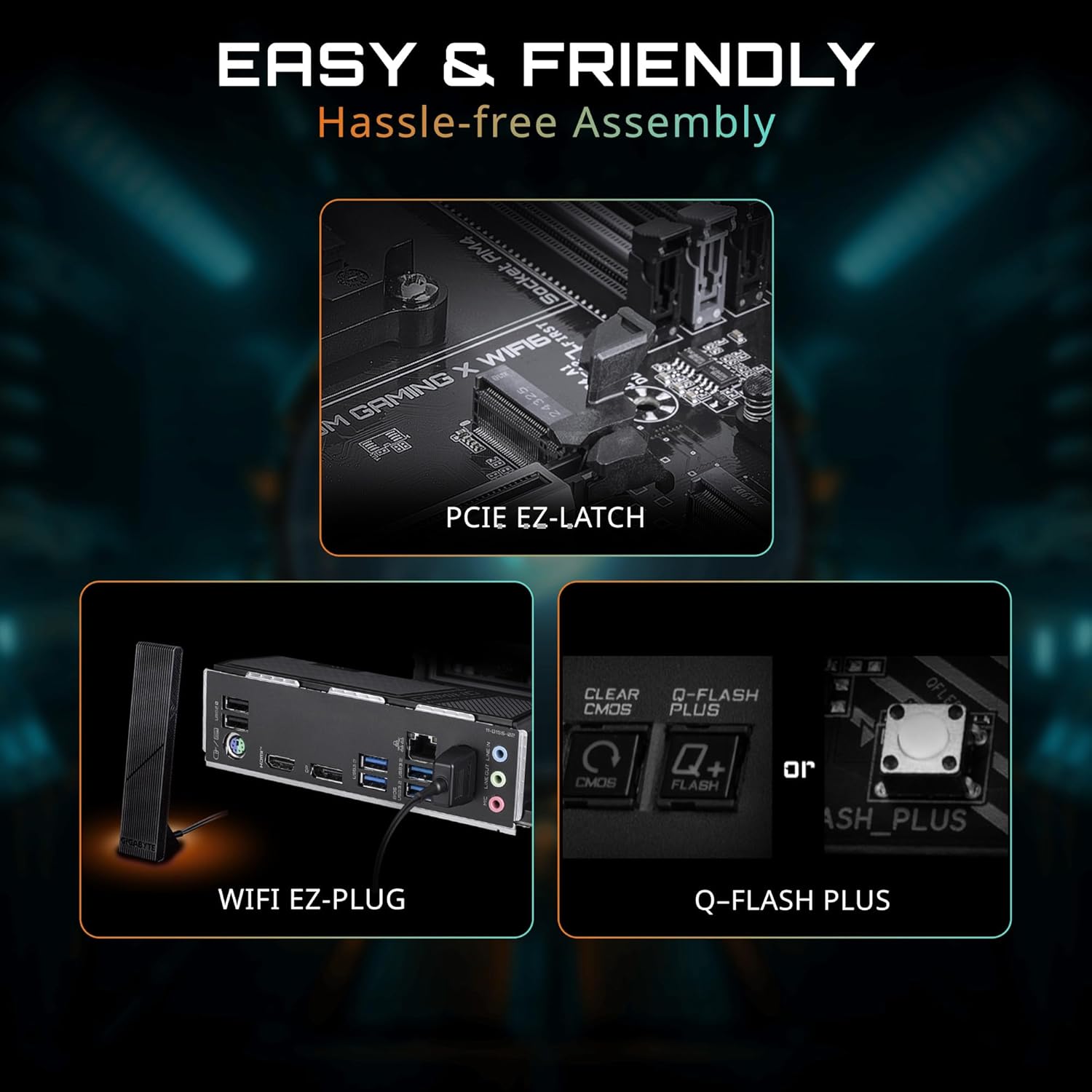

Figure 4: Easy Assembly Features (PCIe EZ-Latch, WiFi EZ-Plug, Q-Flash Plus)
3. ปฏิบัติการ
3.1 การบูตเริ่มต้นและการตั้งค่า BIOS
After assembling your system, connect a monitor, keyboard, and mouse. Power on your PC. Press the designated key (usually DEL or F2) during startup to enter the BIOS/UEFI setup. Here you can configure boot order, system time, and other advanced settings. The motherboard supports คิว-แฟลช พลัส for BIOS updates without a CPU, memory, or graphics card installed.
3.2 การติดตั้งไดรเวอร์
Once your operating system is installed, install the necessary drivers for your motherboard components. These can typically be found on the included driver CD/USB or downloaded from the official GIGABYTE website. Essential drivers include chipset, LAN, audio, and Wi-Fi drivers.
3.3 โปรแกรมยูทิลิตี้
GIGABYTE provides various software utilities to enhance your user experience:
- RGB ฟิวชั่น: Customize the RGB lighting effects on your motherboard and connected compatible devices.
- พัดลมอัจฉริยะ 6: Monitor and control your system's fan speeds and temperatures for optimal cooling and noise levels.
- ศูนย์รวมแอปพลิเคชัน: A centralized platform to manage and update GIGABYTE utilities and drivers.
Video 2: GIGABYTE B550 Motherboards - Overviewวิดีโอนี้ให้ข้อมูลทั่วไปเกี่ยวกับview of the features and capabilities of GIGABYTE B550 series motherboards.
4. การบำรุงรักษา
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เมนบอร์ดของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างเสถียร
- การทำความสะอาด: Periodically clean dust from your PC case and motherboard components using compressed air. Ensure the system is powered off and unplugged before cleaning. Avoid using liquids.
- อัปเดต BIOS: ตรวจสอบ GIGABYTE website for the latest BIOS updates. BIOS updates can improve compatibility, stability, and performance. Use the Q-Flash or Q-Flash Plus utility for safe updating.
- การอัปเดตไดรเวอร์: หมั่นอัปเดตไดรเวอร์อยู่เสมอเพื่อให้มั่นใจได้ถึงประสิทธิภาพสูงสุดและความเข้ากันได้กับซอฟต์แวร์และฮาร์ดแวร์ใหม่ๆ ดาวน์โหลดไดรเวอร์จากเว็บไซต์ทางการของ GIGABYTE เท่านั้น webเว็บไซต์.
5 การแก้ไขปัญหา
หากคุณพบปัญหาเกี่ยวกับเมนบอร์ด โปรดพิจารณาขั้นตอนการแก้ไขปัญหาต่อไปนี้:
- ไม่มีพลังงาน/ไม่บูต:
- Check all power connections (24-pin ATX, 8-pin CPU, GPU, SATA).
- ตรวจสอบให้แน่ใจว่าได้เปิดแหล่งจ่ายไฟแล้ว
- Try booting with minimal components (CPU, one RAM stick, graphics card if no integrated graphics).
- ไม่มีจอแสดงผล:
- Verify monitor cable connections and monitor input selection.
- ติดตั้งการ์ดจอและโมดูลหน่วยความจำใหม่
- Test with a different monitor or graphics card if possible.
- ความไม่เสถียรของระบบ/การขัดข้อง:
- ตรวจสอบอุณหภูมิ CPU และ GPU ให้แน่ใจว่ามีการระบายความร้อนที่เพียงพอ
- เรียกใช้เครื่องมือวินิจฉัยหน่วยความจำเพื่อตรวจสอบข้อผิดพลาด RAM
- อัปเดต BIOS และไดรเวอร์ทั้งหมดให้เป็นเวอร์ชันล่าสุด
- Network Connectivity Issues (Wired/Wireless):
- Ensure LAN cable is properly connected or WiFi antenna is securely attached.
- Install or update LAN/WiFi drivers.
- ตรวจสอบการตั้งค่าเครือข่ายในระบบปฏิบัติการของคุณ
หากปัญหายังคงอยู่ โปรดติดต่อฝ่ายสนับสนุนของ GIGABYTE webไซต์หรือติดต่อฝ่ายสนับสนุนด้านเทคนิคของพวกเขา
