คู่มือผู้ใช้อะแดปเตอร์ข้อมูลกล่องเกียร์ GODIAG GT107 และกล่องเบรกเอาต์ ECU GT105

1. บทนำ

คู่มือนี้ให้คำแนะนำโดยละเอียดเกี่ยวกับการใช้งานและการบำรุงรักษา GODIAG GT107 Gear-Box Data Adapter และ GODIAG GT105 ECU AD Break Out Box อย่างถูกต้อง เครื่องมือเหล่านี้ออกแบบมาเพื่อช่วยเหลือช่างเทคนิคยานยนต์และวิศวกร ECU ในการวินิจฉัย ซ่อมแซม และตั้งโปรแกรมชุดควบคุมกระปุกเกียร์และเครื่องยนต์ (ECU) ต่างๆ

GT107 ได้รับการออกแบบมาโดยเฉพาะสำหรับการเชื่อมต่อและทำงานร่วมกับ ECU ของกระปุกเกียร์ เช่น DQ250, DQ200, VL381, VL300, DQ500 และ DL501 GT105 ทำหน้าที่เป็นอะแดปเตอร์เชื่อมต่ออเนกประสงค์สำหรับการลัดวงจร OBD2, การวินิจฉัย ECU และแหล่งจ่ายไฟสำหรับการบำรุงรักษารถยนต์กลางแจ้ง

2. ข้อมูลด้านความปลอดภัย

โปรดอ่านคำเตือนและคำแนะนำด้านความปลอดภัยทั้งหมดก่อนใช้ผลิตภัณฑ์นี้ การไม่ปฏิบัติตามคำแนะนำเหล่านี้อาจส่งผลให้เกิดไฟฟ้าช็อต ไฟไหม้ หรือบาดเจ็บสาหัสได้

• ตรวจสอบให้แน่ใจเสมอว่าได้ทำการเชื่อมต่อที่ถูกต้องก่อนจ่ายไฟเพื่อหลีกเลี่ยงความเสียหายต่ออุปกรณ์หรือ ECU ของรถยนต์
• อย่าพยายามถอดประกอบหรือดัดแปลงอุปกรณ์ แนะนำให้ส่งช่างผู้ชำนาญเข้ารับบริการทั้งหมด
• ใช้งานอุปกรณ์ในบริเวณที่มีอากาศถ่ายเทได้ดี
• เก็บอุปกรณ์ให้ห่างจากน้ำ ความชื้น และอุณหภูมิที่สูงหรือต่ำเกินไป
• สวมอุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสมเมื่อทำงานกับระบบไฟฟ้าในยานยนต์
• ตรวจสอบให้แน่ใจว่าแบตเตอรี่รถยนต์มีประจุไฟเพียงพอ ก่อนที่จะดำเนินการวินิจฉัยหรือตั้งโปรแกรมใดๆ เพื่อป้องกันข้อมูลเสียหาย

3. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่ารายการทั้งหมดที่ระบุไว้ด้านล่างนี้รวมอยู่ในแพ็คเกจของคุณ:

• อะแดปเตอร์ข้อมูลเกียร์ GODIAG GT107 1 ตัว
• 1 x GODIAG GT105 ECU AD Break Out Box ECU Connector

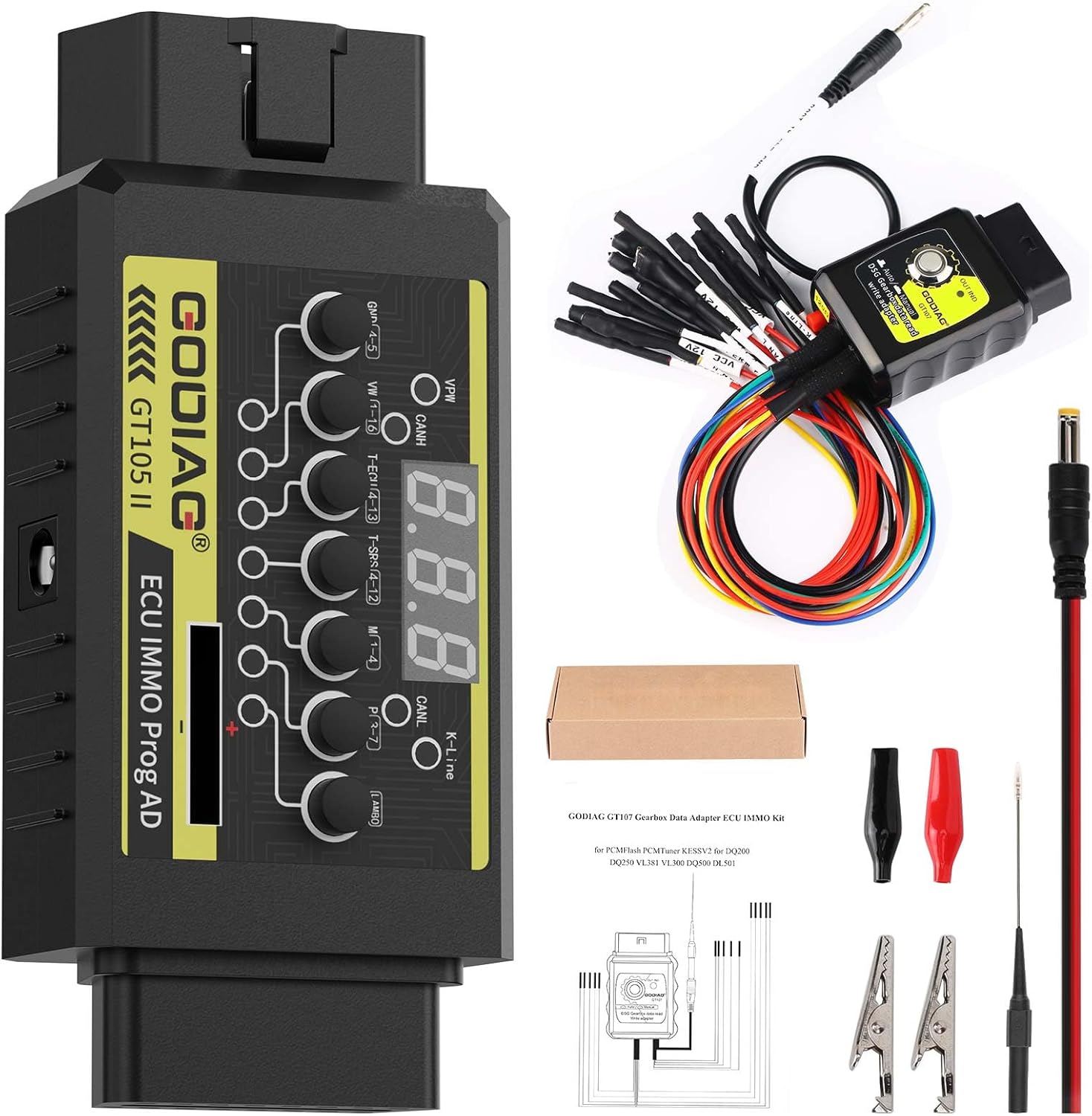

รูปที่ 3.1: ชุด GODIAG GT107 และ GT105 ครบชุด ซึ่งรวมถึงอะแดปเตอร์กล่องเกียร์ GT107 กล่องเบรกเอาต์ ECU GT105 และสายเชื่อมต่อและอุปกรณ์เสริมต่างๆ

4. สินค้าหมดview

4.1 อะแดปเตอร์ข้อมูลกล่องเกียร์ GODIAG GT107

GODIAG GT107 คืออะแดปเตอร์เฉพาะทางที่ออกแบบมาเพื่อเชื่อมต่อโดยตรงกับ ECU ของชุดเกียร์ต่างๆ อำนวยความสะดวกในการอ่าน เขียน และวินิจฉัยสำหรับวิศวกรบำรุงรักษาชุดเกียร์

รูปที่ 4.1.1: ด้านหน้า view ของอะแดปเตอร์ข้อมูลกล่องเกียร์ GODIAG GT107 ที่แสดงสวิตช์ "อัตโนมัติ/แมนนวล" และป้าย "อะแดปเตอร์อ่านเขียนข้อมูลกล่องเกียร์ DSG"

รูปที่ 4.1.2: อะแดปเตอร์ GODIAG GT107 เชื่อมต่อกับสายรัดสายไฟหลายพิน ใช้สำหรับเชื่อมต่อโดยตรงกับ ECU กระปุกเกียร์

4.2 GODIAG GT105 ECU AD Break Out Box

GODIAG GT105 คืออะแดปเตอร์เชื่อมต่อ ECU ที่ใช้สำหรับลัดวงจร OBD2, วินิจฉัย ECU และจ่ายไฟ มีตัวบ่งชี้สัญญาณการสื่อสารสำหรับโปรโตคอลต่างๆ

รูปที่ 4.2.1: สูงสุด view ของ GODIAG GT105 ECU AD Break Out Box ที่แสดงปริมาตรแบบดิจิทัลtagจอแสดงผล ปุ่มเชื่อมต่อต่างๆ และไฟ LED แสดงสถานะการสื่อสาร

5. การตั้งค่าและการเชื่อมต่อ

5.1 การเชื่อมต่ออะแดปเตอร์ข้อมูล GT107 Gear-Box

อะแดปเตอร์ GT107 ออกแบบมาเพื่อเชื่อมต่อโดยตรงกับ ECU ของชุดเกียร์แต่ละรุ่น โปรดดูแผนภาพพินเอาต์ด้านล่างเพื่อดูการกำหนดค่าสายไฟที่ถูกต้องสำหรับชุดเกียร์แต่ละรุ่น

• ระบุรุ่น ECU กระปุกเกียร์โดยเฉพาะ (เช่น DQ250, DQ200, VL381, VL300, DQ500, DL501)
• ดูแผนผังพินเอาต์ที่เกี่ยวข้องเพื่อจับคู่การเชื่อมต่อสายเคเบิลของ GT107 กับพินของ ECU
• ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาและถูกต้องก่อนดำเนินการใดๆ การเดินสายไฟที่ไม่ถูกต้องอาจทำให้ ECU หรืออะแดปเตอร์เสียหายได้

รูปที่ 5.1.1: ไดอะแกรมพินเอาต์แสดงการเชื่อมต่อสำหรับ ECU กระปุกเกียร์ DQ200 (0AM, 0CW), DQ250 (02E, 0D9), VL381 (0AW) และ DQ500 (0BT, 0BH) กับ GODIAG GT107

รูปที่ 5.1.2: ไดอะแกรมพินเอาต์แสดงการเชื่อมต่อสำหรับ ECU กระปุกเกียร์ V30 (01J) และ VL300 (01J) รวมถึง exampของจุดเชื่อมต่อ Hytronic VL300

รูปที่ 5.1.3: ไดอะแกรมพินเอาต์ที่แสดงรายละเอียดการเชื่อมต่อสำหรับ ECU กระปุกเกียร์ DL382 (0CK), DL501 (0B5), DC0/DC4 Gen2 (Renault) และ LuK-UDCT (Honda)

5.2 การเชื่อมต่อกล่องเบรกเอาต์ AD ของ GT105 ECU

GT105 สามารถใช้งานได้หลากหลายวัตถุประสงค์ รวมถึงการลัดวงจร OBD2 การวินิจฉัย ECU และการจ่ายไฟภายนอก เชื่อมต่อกับพอร์ต OBD2 ของรถยนต์ หรือเชื่อมต่อกับ ECU โดยตรงผ่านสายเบรกเอาต์

• หากต้องการวินิจฉัยหรือลัดวงจร OBD2 ให้เชื่อมต่อ GT105 เข้ากับพอร์ต OBD2 ของรถยนต์
• หากต้องการเชื่อมต่อ ECU โดยตรง ให้ใช้สายแยกที่ให้มาเพื่อเชื่อมต่อกับพินของ ECU เพื่อให้แน่ใจว่าได้กำหนดพินที่ถูกต้องสำหรับสายไฟ สายกราวด์ และสายสื่อสาร
• GT105 สามารถดึงพลังงานจากแบตเตอรี่รถยนต์เพื่อการบำรุงรักษากลางแจ้งได้โดยการเชื่อมต่อสายไฟที่เหมาะสม

6. คู่มือการใช้งาน

6.1 การใช้อะแดปเตอร์ข้อมูล GODIAG GT107 Gear-Box

GT107 มีสวิตช์จุดระเบิดแบบอนาล็อกที่มีสองโหมด:

• โหมดอัตโนมัติ: ไม่ได้กดสวิตซ์
• โหมดแมนนวล: สวิตซ์ถูกกดลงไป

สำคัญ: เมื่อดำเนินการอ่านหรือเขียนข้อมูล โปรดตรวจสอบให้แน่ใจว่าคุณได้เลือกโหมดที่เกี่ยวข้อง (อัตโนมัติหรือแมนนวล) ในซอฟต์แวร์วินิจฉัยหรือการเขียนโปรแกรมของคุณ (เช่น PCMFlash, PCMTuner, Kessv2) ให้ตรงกับการตั้งค่าสวิตช์ของ GT107 โหมดที่ไม่ตรงกันอาจทำให้เกิดข้อผิดพลาดในการสื่อสารหรือการทำงานล้มเหลว

6.2 การตีความตัวบ่งชี้การสื่อสาร GT105

GT105 มาพร้อมกับไฟ LED แสดงสถานะสำหรับโปรโตคอลการสื่อสารที่หลากหลาย ไฟ LED เหล่านี้ช่วยยืนยันสถานะการสื่อสาร:

• PWM+ (พิน2): ระบุกิจกรรมการสื่อสารการมอดูเลตความกว้างพัลส์
• แคนห์ (PIN6): บ่งชี้ถึงกิจกรรมการสื่อสาร CAN ระดับสูง
• CANL (PIN14): บ่งชี้ว่า CAN มีกิจกรรมการสื่อสารต่ำ
• สาย K (PIN7): บ่งชี้กิจกรรมการสื่อสารสาย K

เมื่อการสื่อสารข้อมูลเกิดขึ้นบนโปรโตคอลเฉพาะ ไฟ LED แสดงสถานะที่เกี่ยวข้องจะกะพริบ ช่วยให้คุณตรวจสอบได้อย่างรวดเร็วว่าอุปกรณ์วินิจฉัยหรือโปรแกรมสื่อสารกับ ECU สำเร็จหรือไม่

7. ข้อมูลจำเพาะ

8 การแก้ไขปัญหา

• ไม่มีการสื่อสาร:
  • ตรวจสอบว่าการเชื่อมต่อสายเคเบิลทั้งหมดแน่นหนาและตรงกับพินเอาต์ของ ECU อย่างถูกต้อง
  • ตรวจสอบการตั้งค่าสวิตช์อัตโนมัติ/ด้วยตนเองของ GT107 ว่าตรงกับโหมดที่เลือกของซอฟต์แวร์หรือไม่
  • สังเกตไฟ LED แสดงสถานะการสื่อสารของ GT105 หากไฟ LED ไม่กะพริบ แสดงว่าอาจมีปัญหาเกี่ยวกับแหล่งจ่ายไฟหรือตัว ECU เอง
  • ตรวจสอบให้แน่ใจว่าซอฟต์แวร์การวินิจฉัย/การเขียนโปรแกรมได้รับการกำหนดค่าอย่างถูกต้องและเข้ากันได้กับ ECU เฉพาะ
• ปัญหาเรื่องพลังงาน:
  • ตรวจสอบว่าแบตเตอรี่รถยนต์มีปริมาณเพียงพอtage.
  • ตรวจสอบการเชื่อมต่อแหล่งจ่ายไฟทั้งหมดกับ GT105
• ข้อผิดพลาดของซอฟต์แวร์:
  • โปรดดูคู่มือผู้ใช้ซอฟต์แวร์การวินิจฉัยหรือการเขียนโปรแกรมเฉพาะเพื่อดูคำอธิบายรหัสข้อผิดพลาด
  • ตรวจสอบให้แน่ใจว่าซอฟต์แวร์ได้รับการอัปเดตแล้ว

9. การบำรุงรักษา

• รักษาอุปกรณ์ให้สะอาด ปราศจากฝุ่นและเศษขยะ ใช้ผ้านุ่มและแห้งเช็ดทำความสะอาด
• เก็บอุปกรณ์ไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
• ตรวจสอบสายเคเบิลและขั้วต่อเป็นประจำเพื่อดูว่ามีร่องรอยการสึกหรอหรือความเสียหายใดๆ หรือไม่ เปลี่ยนชิ้นส่วนที่เสียหายทันที
• ห้ามให้อุปกรณ์สัมผัสกับของเหลว

10. การรับประกันและการสนับสนุน

สำหรับข้อมูลการรับประกัน การสนับสนุนด้านเทคนิค หรือสอบถามบริการ โปรดติดต่อฝ่ายสนับสนุนลูกค้า GODIAG ผ่านช่องทางอย่างเป็นทางการ โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกัน
