Flashpoint Zoom Li-on X PRO R2 TTL On-Camera Round Flash Speedlight for Sony and Glow PS-B24K ParaSnap Octagบนซอฟต์บ็อกซ์

1. บทนำ

This manual provides comprehensive instructions for the safe and effective use of your Flashpoint Zoom Li-on X PRO R2 TTL On-Camera Round Flash Speedlight for Sony and the Glow PS-B24K ParaSnap Octagonal Softbox. Please read this manual thoroughly before operating the equipment and retain it for future reference. Proper understanding of these instructions will ensure optimal performance and longevity of your product.

2. ข้อมูลด้านความปลอดภัย

• Do not disassemble or modify the product. Unauthorized repairs can cause damage and void the warranty.
• Keep the product dry. Do not handle with wet hands or immerse in water.
• Avoid direct eye exposure to the flash light.
• เก็บให้พ้นจากมือเด็ก
• ใช้เฉพาะแบตเตอรี่และเครื่องชาร์จที่ระบุไว้เท่านั้น
• ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เหมาะสมระหว่างการทำงานเพื่อป้องกันความร้อนสูงเกินไป

3. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจของคุณ:

• Flashpoint Zoom Li-on X PRO R2 TTL On-Camera Round Flash Speedlight
• แบตเตอรี่ลิเธียมไอออน
• เครื่องชาร์จแบตเตอรี่
• สายชาร์จ USB
• ขาตั้งมินิ
• เคสป้องกัน
• Glow PS-B24K ParaSnap Octagonal Softbox (24")
• Flashpoint C-adapter for Round Head Flashes
• Softbox Carrying Bag

4. สินค้าหมดview

The Flashpoint Zoom Li-on X PRO R2 TTL Flash is a versatile on-camera speedlight designed for Sony cameras, offering a round flash head for natural light distribution. It integrates with the R2 wireless system for advanced control. The Glow PS-B24K ParaSnap Octagonal Softbox is a portable light modifier that attaches to the flash via the C-adapter, providing soft, even illumination.

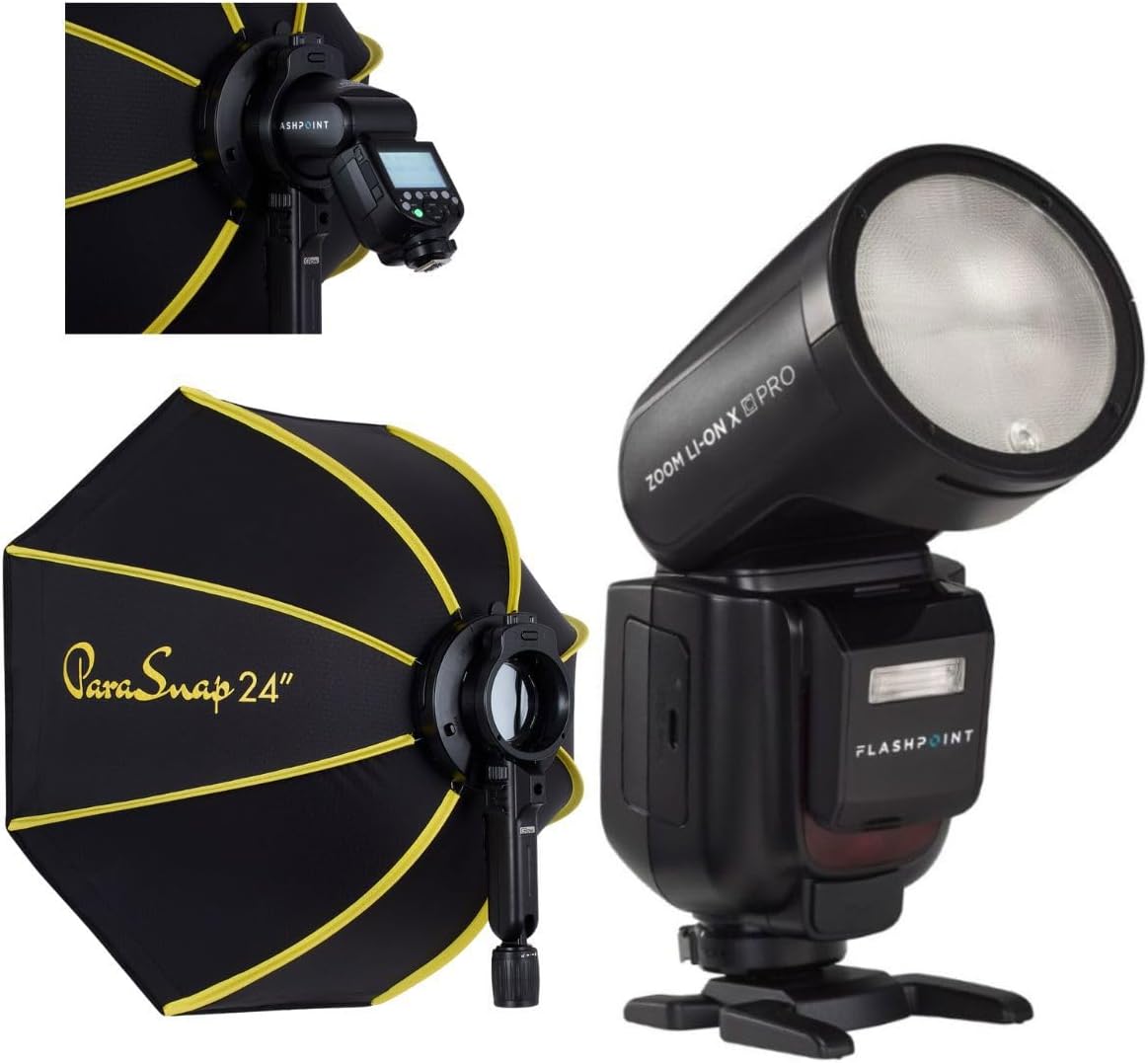

Image 1: The Flashpoint Zoom Li-on X PRO R2 TTL Flash shown alongside the Glow PS-B24K ParaSnap Octagonal Softbox, illustrating the complete kit.

4.1 Flash Unit (Zoom Li-on X PRO R2 TTL)

This unit features a round flash head, an LCD display for settings, control buttons, a hot shoe mount, and a battery compartment.

ภาพที่ 2: ภาพระยะใกล้ view of the Flashpoint Zoom Li-on X PRO R2 TTL Flash unit, highlighting its round head and control panel.

4.2 Glow PS-B24K ParaSnap Octagบนซอฟต์บ็อกซ์

The softbox is designed for quick setup and breakdown, featuring an octagonal shape for pleasing catchlights and soft light. It includes a mounting bracket for the C-adapter.

Image 3: The Glow PS-B24K ParaSnap Octagonal Softbox in its open configuration, ready for use.

4.3 Flashpoint C-adapter

This adapter facilitates the connection of the round head flash to the softbox, ensuring a secure and stable mount.

ภาพที่ 4: A view of the Flashpoint C-adapter, which connects the round flash head to light modifiers.

5. การตั้งค่า

5.1 การติดตั้งและการชาร์จแบตเตอรี่

1. Open the battery compartment on the flash unit.
2. Insert the Lithium-Ion battery, ensuring correct polarity.
3. ปิดช่องใส่แบตเตอรี่ให้แน่น
4. To charge, connect the battery to the charger, then plug the charger into a power source. The indicator light will show charging status.

5.2 Attaching the Flash to Your Camera

1. Slide the flash's hot shoe mount into your camera's hot shoe.
2. Tighten the locking ring or lever on the flash to secure it to the camera.

5.3 Assembling and Attaching the Softbox

1. Unfold the Glow PS-B24K ParaSnap Octagonal Softbox. The internal rods will snap into place.
2. Attach the Flashpoint C-adapter to the mounting bracket on the softbox.
3. Insert the round head of the Flashpoint Zoom Li-on X PRO R2 TTL Flash into the C-adapter, ensuring it is securely seated.
4. Optionally, attach the inner and outer diffusers to the softbox for softer light.

Image 5: The Flashpoint Zoom Li-on X PRO R2 TTL Flash integrated with the Glow PS-B24K ParaSnap Octagonal Softbox, demonstrating the assembled unit.

ภาพที่ 6: โอเวอร์view of the Glow PS-B24K ParaSnap Octagonal Softbox components, including the softbox, C-adapter, and carrying bag.

ภาพที่ 7: โปรด้านข้างfile of the Flashpoint C-adapter, showing its design for connecting the flash to the softbox.

6. คู่มือการใช้งาน

6.1 การเปิด/ปิดเครื่อง

Press and hold the power button on the flash unit for approximately 2 seconds to turn it on or off.

โหมดแฟลช 6.2 โหมด

• โหมด TTL: The flash automatically adjusts its output based on the camera's metering system for balanced exposure.
• โหมดแมนนวล (M): Allows you to manually set the flash power from 1/1 (full power) down to 1/256 in precise steps.
• โหมดหลายภาพ (สโตรโบสโคป): Fires a series of rapid flashes during a single exposure to capture multiple images of a moving subject.

Use the mode button to cycle through available flash modes and the dial/buttons to adjust settings within each mode.

6.3 R2 Wireless System Operation

The Flashpoint Zoom Li-on X PRO R2 TTL Flash can operate as a master or slave unit within the Flashpoint R2 wireless system. Refer to the flash unit's display and controls to set the wireless mode, channel, and group. This allows for remote control of multiple R2-compatible flashes.

6.4 Using the Softbox

The Glow PS-B24K ParaSnap Octagonal Softbox diffuses the flash light, creating a softer, more even illumination with reduced harsh shadows. Position the softbox and flash unit to achieve the desired lighting effect on your subject.

7. การบำรุงรักษา

• Clean the flash head and body with a soft, dry cloth. Do not use solvents or abrasive cleaners.
• Ensure the battery contacts are clean.
• When not in use for extended periods, remove the battery and store the flash and softbox in their protective cases in a cool, dry place.

8 การแก้ไขปัญหา

9. ข้อมูลจำเพาะ

10. การรับประกันและการสนับสนุน

ผลิตภัณฑ์ Flashpoint ได้รับการออกแบบมาเพื่อความน่าเชื่อถือและประสิทธิภาพ สำหรับข้อมูลการรับประกัน การสนับสนุนทางเทคนิค หรือสอบถามเกี่ยวกับบริการ โปรดดูที่เว็บไซต์อย่างเป็นทางการของ Flashpoint webหรือติดต่อตัวแทนจำหน่ายที่ได้รับอนุญาต เก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อ

เยี่ยมชม Flashpoint Store for additional products and support resources.
