1. บทนำ
The Thermal Dynamics® Cutmaster® 70+ is a powerful and portable plasma cutting machine designed for hand-held operations. It features a user-friendly 10.9 cm (4.3 in.) TFT LCD screen and enhanced functionalities, providing precise control and flexibility for cutting materials up to 30 mm thick. This unit, combined with the SL60 1Torch, offers a comprehensive plasma cutting solution.
Figure 1: The Cutmaster 70+ plasma cutter, showing the main unit, SL60 1Torch, ground clamp, and a kit of consumables.
2. ข้อมูลด้านความปลอดภัย
Always read and understand all safety warnings and instructions before operating the Cutmaster 70+. Plasma cutting involves high voltage, intense light, heat, and fumes. Ensure proper ventilation, wear appropriate personal protective equipment (PPE) including welding helmet, gloves, and protective clothing. Disconnect power before performing any maintenance or changing consumables.
3. การตั้งค่าและการติดตั้ง
การตั้งค่าที่ถูกต้องเป็นสิ่งสำคัญสำหรับการดำเนินการที่ปลอดภัยและมีประสิทธิภาพ
- การแกะกล่อง: Carefully remove the plasma cutter and all accessories from the packaging. Inspect for any shipping damage.
- การเชื่อมต่อไฟฟ้า: Connect the power supply cord to an appropriate AC power source as specified in the electrical requirements section.
- เครื่องจ่ายอากาศ: Connect a clean, dry compressed air supply to the unit's air inlet. Ensure the air pressure meets the recommended specifications for optimal performance. A regional 1/4" air fitting is included.
- การเชื่อมต่อไฟฉาย: Securely connect the SL60 1Torch to the front panel of the Cutmaster 70+.
- Work Lead Connection: Attach the 3 m (10 ft) work lead with the 10 mm² (4 AWG) ground clamp to the workpiece. Ensure a good electrical connection.
- การติดตั้งวัสดุสิ้นเปลือง: Install the appropriate cutting consumables (electrodes, nozzles, shield cups) into the SL60 1Torch. A consumables kit is included.

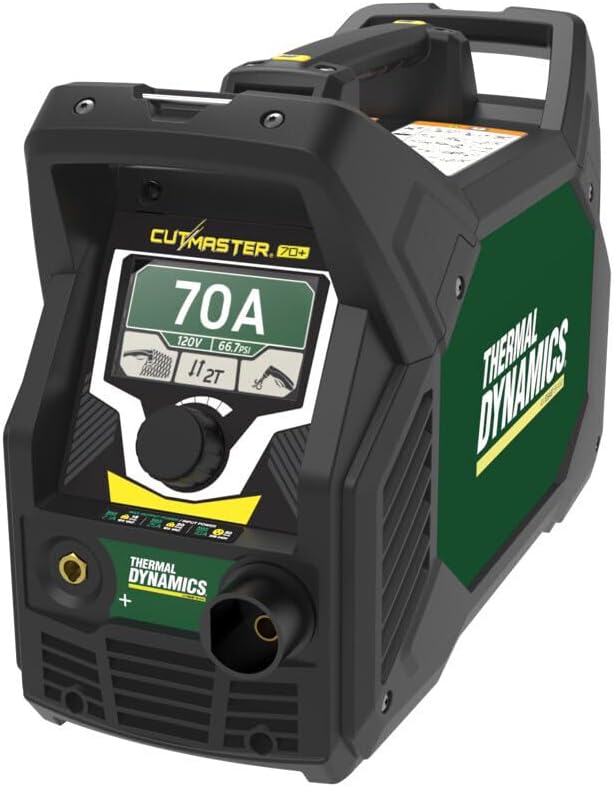

Figure 2: Front panel of the Cutmaster 70+ showing connections for the torch and ground clamp, along with the digital display and control knob.
4. คู่มือการใช้งาน
Follow these steps for effective plasma cutting:
- เปิดเครื่อง: Turn on the main power switch. The 10.9 cm (4.3 in.) TFT LCD display will illuminate.
- การปรับการตั้งค่า: Use the glove-friendly adjustment knob to navigate the display and set the desired cutting amperage and air pressure. The display simplifies use and provides greater control.
- โหมดการตัด: Switch between normal and grate cutting modes as required for your application.
- การทำงานของคบเพลิง: The SL60 1Torch features 2T/4T function for trigger control. Use the safety trigger lock to prevent accidental activation. The double-tap trigger function helps conserve bottled air.
- กระบวนการตัด: Position the torch nozzle appropriately over the workpiece. Activate the torch and begin cutting. Maintain a consistent travel speed for clean cuts.
- Post-Cut Air Purge: The unit performs a post-cut air purge to extend consumable life.
Figure 3: Close-up of the Cutmaster 70+ digital display, showing current settings and user interaction with the control knob.
Figure 4: The Cutmaster 70+ in operation, demonstrating its capability to cut thick metal, with a user wearing appropriate safety gear.
5. การบำรุงรักษา
การบำรุงรักษาอย่างสม่ำเสมอช่วยให้ใช้งานได้ยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด:
- Consumable Inspection: Regularly inspect and replace worn-out torch consumables (nozzles, electrodes, shield cups). The post-cut air purge feature helps extend their life.
- ตัวกรองอากาศ: Check and clean or replace the air filter as needed to ensure a clean air supply to the unit.
- การทำความสะอาดทั่วไป: รักษาความสะอาดของเครื่องให้ปราศจากฝุ่นและสิ่งสกปรก ใช้ผ้าแห้งในการทำความสะอาด
- การตรวจสอบสายเคเบิล: Periodically inspect all cables and connections for damage or wear.
6 การแก้ไขปัญหา
This section provides solutions to common issues. For problems not listed, contact customer support.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| No arc/No power | Power cord disconnected, circuit breaker tripped, unit fault. | Check power connection, reset breaker, consult manual for fault codes or contact support. |
| คุณภาพการตัดไม่ดี | Worn consumables, incorrect air pressure, improper travel speed. | Replace consumables, adjust air pressure, optimize cutting speed. |
| Air flow but no arc | Torch not properly connected, faulty torch, ground clamp not secure. | Ensure torch is fully connected, check ground clamp, inspect torch for damage. |
7. ข้อมูลจำเพาะ
Key technical specifications for the Cutmaster 70+:
- หมายเลขรุ่น: 1-7000-1
- น้ำหนักสินค้า: 50 ปอนด์
- แหล่งพลังงาน: AC
- แสดง: 10.9 cm (4.3 in.) TFT LCD
- ความสามารถในการตัด: สูงสุดถึง 30 มม. (1.18 นิ้ว)
- คบเพลิง: SL60 1Torch (5 m / 16 ft lead)
- Work Lead: 3 m (10 ft) with 10 mm² (4 AWG) ground clamp
- การเชื่อมต่อ: Pre-installed 14 pin CPC receptacle and voltage divider for CNC functionality (Start/Stop, OK to Move, Divided arc voltage: 20:1, 30:1, 40:1, 50:1, 80:1 ratios).
- ส่วนประกอบที่รวมอยู่: Cutmaster 70+ power supply, SL60 1Torch with lead, work lead with ground clamp, consumables kit, regional 1/4" air fitting.
Figure 5: The Cutmaster 70+ demonstrating its portability with its integrated handles, highlighting its lightweight and durable design.
8. การรับประกันและการสนับสนุน
The Thermal Dynamics® Cutmaster® 70+ comes with an industry-leading warranty:
- แหล่งจ่ายไฟ: รับประกัน 3 ปี
- Torch and Leads: รับประกัน 1 ปี
For technical support, service, or warranty claims, please contact Thermal Dynamics customer service. Refer to the official Thermal Dynamics webเว็บไซต์หรือเอกสารการซื้อของคุณสำหรับรายละเอียดการติดต่อ
