การแนะนำ
คู่มือนี้ให้คำแนะนำโดยละเอียดเกี่ยวกับการตั้งค่า การใช้งาน และการบำรุงรักษาเครื่องเล่นแผ่นเสียงไวนิล LoopTone 10-in-1 ของคุณ โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งาน เพื่อให้มั่นใจว่าผลิตภัณฑ์จะทำงานได้อย่างถูกต้องและใช้งานได้ยาวนาน
ภาพ: เครื่องเล่นแผ่นเสียงไวนิล LoopTone 10-in-1asinด้วยการออกแบบแบบมัลติฟังก์ชันพร้อมแผ่นเสียง เครื่องเล่นเทป และถาดใส่ซีดีที่มองเห็นได้
รูปภาพ: อินโฟกราฟิกที่เน้นคุณสมบัติ 10-in-1 ของเครื่องเล่นแผ่นเสียง ได้แก่ เครื่องเล่นแผ่นเสียง 3 สปีด เครื่องเล่นซีดี บลูทูธ เทปคาสเซ็ต วิทยุ เครื่องเล่น USB เครื่องเล่น SD หูฟัง ช่องต่อ RCA และ AUX In
การตั้งค่า
- การแกะกล่อง: นำอุปกรณ์ออกจากบรรจุภัณฑ์อย่างระมัดระวัง เก็บวัสดุบรรจุภัณฑ์ไว้สำหรับการขนส่งหรือจัดเก็บในอนาคต
- การจัดวาง: วางเครื่องเล่นแผ่นเสียงบนพื้นผิวที่มั่นคงและเรียบ ห่างจากแสงแดดโดยตรง แหล่งความร้อน และฝุ่นหรือความชื้นที่มากเกินไป ตรวจสอบให้แน่ใจว่ามีการระบายอากาศรอบเครื่องเล่นอย่างเพียงพอ
- การเชื่อมต่อไฟฟ้า: เชื่อมต่อสายไฟเข้ากับช่องรับไฟ AC ที่ด้านหลังของเครื่อง จากนั้นเสียบปลั๊กเข้ากับเต้ารับไฟที่ผนังมาตรฐาน
- การป้องกันสไตลัส: ก่อนใช้งานครั้งแรก ให้ถอดฝาครอบพลาสติกใสออกจากหัวเข็ม (stylus) บนโทนอาร์มอย่างเบามือ หากไม่ทำเช่นนั้น จะทำให้เล่นเพลงได้ไม่เต็มประสิทธิภาพและอาจทำให้หัวเข็มเสียหายได้
คำแนะนำการใช้งาน
การควบคุมทั่วไป
- เปิด/ปิด & ระดับเสียง: หมุนปุ่มปรับระดับเสียงตามเข็มนาฬิกาเพื่อเปิดเครื่องและเพิ่มระดับเสียง หมุนทวนเข็มนาฬิกาเพื่อลดระดับเสียงและปิดเครื่อง
- การเลือกโหมด: ใช้ปุ่ม MODE เพื่อสลับระหว่างฟังก์ชัน: PHONO (แผ่นเสียงไวนิล), CD, TAPE (เทปคาสเซ็ต), USB/SD, BLUETOOTH และวิทยุ (AM/FM)
- รีโมทคอนโทรล: รีโมทคอนโทรลที่รวมอยู่ช่วยให้ใช้งานการปิดเสียง เล่น/หยุดชั่วคราว สลับโหมด และฟังก์ชันอื่นๆ ได้อย่างสะดวกจากระยะไกล
การทำงานของเครื่องเล่นแผ่นเสียง (โหมด PHONO)
- เลือกความเร็ว: ตั้งสวิตช์เลือกความเร็ว (อยู่ใกล้กับเครื่องเล่นแผ่นเสียง) ให้เป็นความเร็วที่เหมาะสมสำหรับแผ่นเสียงของคุณ: 33-1/3 รอบต่อนาทีสำหรับแผ่นเสียงไวนิล 45 รอบต่อนาทีสำหรับแผ่นเสียงซิงเกิล (ใช้ตัวแปลง 45 รอบต่อนาทีที่ให้มาหากจำเป็น) หรือ 78 รอบต่อนาทีสำหรับแผ่นเสียงเชลแล็กรุ่นเก่า
- บันทึกสถานที่: วางแผ่นเสียงไวนิลบนแผ่นเสียง
- เริ่มการเล่น: ยกโทนอาร์มขึ้นเบาๆ โดยใช้คันโยกคิว และวางสไตลัสไว้เหนือแทร็กที่ต้องการบนแผ่นเสียง ค่อยๆ วางโทนอาร์มลงบนแผ่นเสียง เครื่องเล่นแผ่นเสียงจะเริ่มหมุนโดยอัตโนมัติ
- หยุดอัตโนมัติ: เครื่องเล่นแผ่นเสียงมีฟังก์ชันหยุดอัตโนมัติที่จะหยุดหมุนเมื่อแผ่นเสียงถึงจุดสิ้นสุด

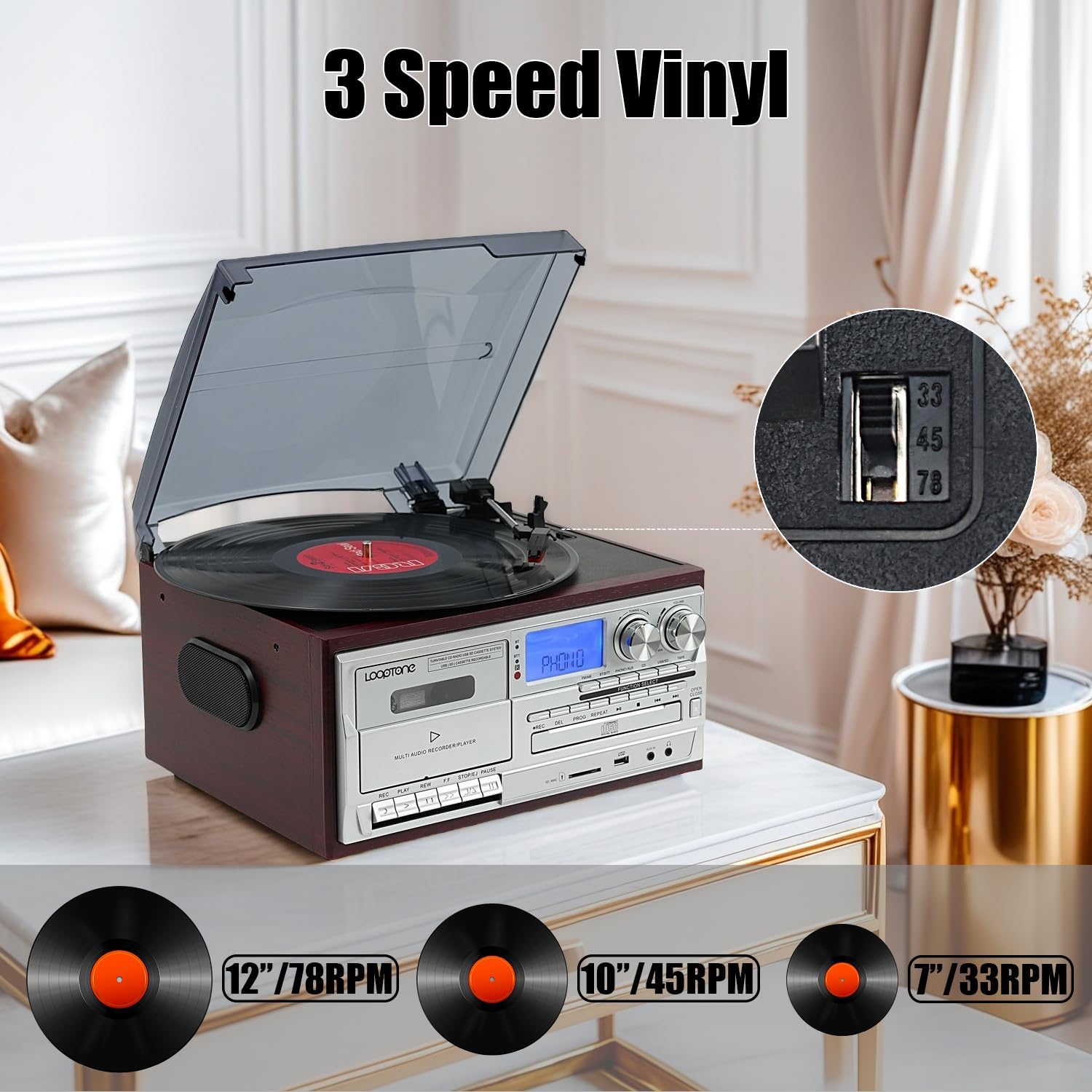

รูปภาพ: ภาพระยะใกล้ของเครื่องเล่นแผ่นเสียงที่แสดงสวิตช์เลือกความเร็ว 3 ระดับ (33, 45, 78 รอบต่อนาที) และampแผ่นเสียงไวนิลขนาด 7", 10" และ 12"
รูปภาพ: แผนภาพแสดงความสามารถของเครื่องเล่นแผ่นเสียง ได้แก่ แผ่นไวนิล 3 ขนาด (12"/10"/7") เลือกความเร็วได้ 3 ระดับ (33 1/3 / 45 / 77 RPM) และระบบเริ่มและหยุดอัตโนมัติ
การใช้งานบลูทูธ
- อินพุตบลูทู ธ : เลือกโหมด BLUETOOTH เครื่องจะเข้าสู่โหมดจับคู่ ค้นหา "LoopTone" บนอุปกรณ์มือถือของคุณแล้วเชื่อมต่อ ตอนนี้คุณสามารถสตรีมเสียงจากอุปกรณ์ของคุณไปยังลำโพงของเครื่องเล่นแผ่นเสียงได้
- เอาต์พุตบลูทูธ: อุปกรณ์นี้สามารถส่งสัญญาณเสียงไปยังหูฟังหรือลำโพงบลูทูธได้ ตรวจสอบให้แน่ใจว่าอุปกรณ์บลูทูธภายนอกของคุณอยู่ในโหมดจับคู่ จากนั้นเปิดใช้งานเอาต์พุตบลูทูธบนเครื่องเล่นแผ่นเสียง (ดูตัวเลือกปุ่ม/เมนูเฉพาะสำหรับเอาต์พุตบลูทูธ)
รูปภาพ: ภาพประกอบสาธิตการจับคู่บลูทูธไร้สายสองทาง โดยแสดงให้เห็นเครื่องเล่นแผ่นเสียงที่เชื่อมต่อกับทั้งหูฟังบลูทูธ (เอาต์พุต) และสมาร์ทโฟน (อินพุต)
รูปภาพ: บุคคลถือสมาร์ทโฟนพร้อมสัญญาณไร้สายสีน้ำเงินที่แสดงถึงการเชื่อมต่อบลูทูธกับเครื่องเล่นแผ่นเสียง แสดงให้เห็นการสตรีมเสียงจากโทรศัพท์
รูปภาพ: บุคคลที่สวมหูฟังซึ่งมีสัญญาณไร้สายสีน้ำเงินที่บ่งชี้การเชื่อมต่อบลูทูธจากเครื่องเล่นแผ่นเสียงไปยังหูฟัง แสดงให้เห็นการฟังแบบส่วนตัว
การทำงานของเครื่องเล่นซีดี
- ใส่ซีดี: เลือกโหมดซีดี ใส่แผ่นซีดีลงในช่องใส่แผ่นซีดี เครื่องนี้รองรับไฟล์ CDA, MP3 และ WMA
- การเล่นซ้ำ: ใช้ปุ่มเล่น/หยุดชั่วคราว ข้าม และเล่นซ้ำเพื่อควบคุม
- โหมดการเล่น: รองรับโหมดการเล่นที่หลากหลาย เช่น เล่นซ้ำหนึ่งครั้ง เล่นซ้ำโฟลเดอร์ เล่นซ้ำทั้งหมด และเล่นแบบสุ่ม
- โหมดโปรแกรม: ปรับแต่งลำดับการเล่นเพลงโดยใช้ฟังก์ชันโปรแกรม
รูปภาพ: เครื่องเล่นแผ่นเสียงที่มีเทปคาสเซ็ตเสียบอยู่ในช่องใส่เทปคาสเซ็ตและมีแผ่นซีดีที่ดึงออกมาจากถาดใส่ซีดีเพียงบางส่วน ทำให้เห็นตัวเลือกการเล่นทั้งสองแบบ
รูปภาพ: แผนภาพแสดงความสามารถของเครื่องเล่นซีดี: รองรับ CDA/MP3/WMA โหมดการเล่น 4 โหมด (เล่นซ้ำหนึ่งครั้ง เล่นซ้ำโฟลเดอร์ เล่นซ้ำทั้งหมด สุ่ม) และโหมดโปรแกรมสำหรับลำดับแทร็กที่กำหนดเอง
การทำงานของเครื่องเล่นเทปคาสเซ็ท
- ใส่ตลับเทป: เลือกโหมดเทป ใส่เทปคาสเซ็ตลงในช่องใส่เทปคาสเซ็ต
- การเล่นซ้ำ: ใช้ปุ่มเล่น กรอไปข้างหน้า และกรอถอยหลังเพื่อควบคุม เครื่องนี้รองรับเทปประเภท I, II, III และ IV
รูปภาพ: แผนภาพแสดงความสามารถของเครื่องเล่นเทป: รองรับเทปประเภท I, II, III, IV มีปุ่มครบชุดสำหรับการกรอไปข้างหน้าและกรอกลับ และฟังก์ชันการบันทึก
การทำงานของวิทยุ AM/FM
- เลือกโหมดวิทยุ: เลือกโหมดวิทยุ จอแสดงผล LCD ดิจิทัลจะแสดงความถี่
- จูน: ใช้ปุ่มปรับจูนหรือฟังก์ชันสแกนอัตโนมัติเพื่อค้นหาสถานีที่ต้องการ เครื่องนี้รองรับสถานีที่ตั้งไว้ล่วงหน้าได้ 30 สถานี ทั้ง FM และ 10 สถานี AM
รูปภาพ: เครื่องเล่นแผ่นเสียงแสดงความถี่วิทยุ FM บนหน้าจอแบบดิจิทัล พร้อมข้อความระบุคุณสมบัติวิทยุ FM/AM และความสามารถของเครื่องเล่น USB/SD
รูปภาพ: แผนภาพแสดงความสามารถของวิทยุ ได้แก่ วิทยุ FM/AM การสแกนอัตโนมัติหรือการจูนวิทยุด้วยตนเอง และรองรับสถานีที่ตั้งไว้ล่วงหน้า 30 สถานี FM และ 10 สถานี AM
การทำงานของเครื่องเล่น USB/SD
- ใส่ USB/SD: เลือกโหมด USB/SD ใส่ไดรฟ์ USB หรือการ์ด SD ลงในช่องที่ต้องการ อุปกรณ์รองรับไฟล์ MP3 และ WMA
- การเล่นซ้ำ: ใช้ปุ่มเล่น/หยุดชั่วคราว ข้าม และนำทางโฟลเดอร์เพื่อควบคุม
รูปภาพ: แผนภาพแสดงความสามารถอินพุตเสียงดิจิทัล USB และ SD: รองรับรูปแบบ MP3/WMA และฟังก์ชันการบันทึก
Aux-in และ RCA Line-out
- สัญญาณเข้า: เชื่อมต่ออุปกรณ์ที่ไม่ใช่บลูทูธ (เช่น เครื่องเล่น MP3, พีซี, แล็ปท็อป, แท็บเล็ต) เข้ากับพอร์ต AUX IN โดยใช้สายสัญญาณเสียงขนาด 3.5 มม. เลือกโหมด AUX เพื่อเล่นเสียงผ่านลำโพงของเครื่องเล่นแผ่นเสียง
- RCA Line-out: เชื่อมต่อพอร์ต RCA LINE OUT (สีแดงสำหรับขวา สีขาวสำหรับซ้าย) เข้ากับพอร์ตภายนอก ampเครื่องขยายเสียงหรือระบบเสียงภายในบ้านเพื่อเพิ่มประสิทธิภาพเสียง
ภาพ: ภาพระยะใกล้ view ของแผงด้านหน้าที่แสดงพอร์ต AUX IN ขนาด 3.5 มม. และแจ็คหูฟัง
ภาพ: ภาพระยะใกล้ view ของแผงด้านหลังที่แสดงพอร์ต RCA LINE OUT สีแดง (R) และสีขาว (L)
ฟังก์ชันการบันทึก
เครื่องเล่นแผ่นเสียง LoopTone 10-in-1 นำเสนอตัวเลือกการบันทึกที่หลากหลาย:
- แผ่นไวนิลเป็น MP3/เทปคาสเซ็ต: บันทึกแผ่นเสียงไวนิลของคุณโดยตรงไปยังไดรฟ์ USB, การ์ด SD (รูปแบบ MP3) หรือเทปคาสเซ็ต
- ซีดีเป็น MP3/เทปคาสเซ็ต: แปลงซีดีของคุณเป็น MP3 fileบน USB/SD หรือบันทึกลงบนเทปคาสเซ็ต
- วิทยุเป็น MP3/เทปคาสเซ็ต: บันทึกการออกอากาศวิทยุที่คุณชื่นชอบเป็น MP3 บน USB/SD หรือเทปคาสเซ็ต
- Aux-in เป็น MP3/เทปคาสเซ็ต: บันทึกเสียงจากอุปกรณ์ที่เชื่อมต่อผ่าน Aux-in เป็น MP3 บน USB/SD หรือลงบนเทปคาสเซ็ต
โปรดดูส่วนการบันทึกเฉพาะในคู่มือฉบับเต็มเพื่อดูขั้นตอนโดยละเอียดในการเริ่มและดำเนินการบันทึกให้เสร็จสิ้นสำหรับแต่ละแหล่ง
การซ่อมบำรุง
- การทำความสะอาดหน่วย: เช็ดภายนอกตัวเครื่องด้วยผ้านุ่มและแห้ง ห้ามใช้น้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน แว็กซ์ หรือตัวทำละลาย
- การดูแลสไตลัส: สไตลัสมีความละเอียดอ่อน ควรทำความสะอาดเป็นระยะด้วยแปรงขนนุ่ม โดยปัดเบาๆ จากด้านหลังไปด้านหน้า หลีกเลี่ยงการสัมผัสสไตลัสด้วยนิ้วมือ
- ฝาปิดป้องกันฝุ่น: ปิดฝาครอบป้องกันฝุ่นไว้เมื่อไม่ได้ใช้งานเครื่อง เพื่อปกป้องเครื่องเล่นแผ่นเสียงและสไตลัสจากฝุ่นและเศษขยะ
- การบำรุงรักษาเครื่องเล่นเทปคาสเซ็ต: ทำความสะอาดหัวเทปและลูกกลิ้งบีบเป็นระยะด้วยสำลีเบาๆampเคลือบด้วยแอลกอฮอล์ไอโซโพรพิล
การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เครื่องไม่เปิด | สายไฟไม่ได้เชื่อมต่ออย่างแน่นหนา เต้ารับไฟฟ้าไม่ทำงาน | ตรวจสอบให้แน่ใจว่าเสียบสายไฟเข้ากับตัวเครื่องอย่างแน่นหนาและเต้ารับไฟฟ้าที่ผนังใช้งานได้ ตรวจสอบว่าสวิตช์เปิด/ปิดเครื่อง/ปุ่มปรับระดับเสียงอยู่ในตำแหน่งเปิด |
| ไม่มีเสียงออกจากลำโพง | ระดับเสียงต่ำเกินไป เลือกโหมดไม่ถูกต้อง ไม่ได้ถอดฝาครอบสไตลัสออก (สำหรับไวนิล) ไม่ได้เชื่อมต่อลำโพงภายนอกอย่างถูกต้อง (ถ้ามี) | เพิ่มระดับเสียง เลือกโหมดอินพุตที่ถูกต้อง (เช่น PHONO, CD, BLUETOOTH) ตรวจสอบให้แน่ใจว่าได้ถอดฝาครอบป้องกันปากกาออกแล้ว หากใช้ลำโพงภายนอก ให้ตรวจสอบการเชื่อมต่อ RCA |
| เครื่องเล่นแผ่นเสียงไม่หมุนหรือไม่มีเสียงจากแผ่นไวนิล | ฝาครอบสไตลัสยังคงอยู่ เลือกความเร็วไม่ถูกต้อง ไม่ได้ลดโทนอาร์มลงบนแผ่นเสียง ไม่ได้เลือกโหมด PHONO | ถอดฝาครอบป้องกันของสไตลัสออก ตรวจสอบว่าตัวเลือกความเร็วตรงกับแผ่นเสียง ค่อยๆ วางโทนอาร์มลงบนแผ่นเสียง ตรวจสอบให้แน่ใจว่าได้เลือกโหมด PHONO แล้ว |
| ปัญหาการเชื่อมต่อบลูทูธ | หน่วยไม่ได้อยู่ในโหมดจับคู่; อุปกรณ์อยู่ไกลเกินไป; มีสัญญาณรบกวน | ตรวจสอบให้แน่ใจว่าอุปกรณ์อยู่ในโหมดจับคู่บลูทูธ ย้ายอุปกรณ์ของคุณให้เข้าใกล้อุปกรณ์มากขึ้น หลีกเลี่ยงการวางอุปกรณ์ใกล้กับอุปกรณ์ไร้สายอื่นๆ ที่อาจก่อให้เกิดสัญญาณรบกวน |
| ไม่สามารถเล่นซีดี/เทปคาสเซ็ทได้ | ใส่ดิสก์/เทปไม่ถูกต้อง; ดิสก์/เทปเสียหาย; เลือกโหมดไม่ถูกต้อง | ตรวจสอบให้แน่ใจว่าใส่แผ่นดิสก์/เทปถูกต้อง ลองใช้แผ่นดิสก์/เทปอื่น เลือกโหมดที่ถูกต้อง (ซีดีหรือเทป) |
ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| หมายเลขรุ่น | TR-18CDBB |
| ขนาดสินค้า | 12.6 x 11.81 x 7.87 นิ้ว |
| น้ำหนักสินค้า | 9.9 ปอนด์ |
| เทคโนโลยีการเชื่อมต่อ | บลูทูธ, ยูเอสบี |
| ความเร็วการหมุนสูงสุด | 78 รอบต่อนาที |
| ส่วนประกอบที่รวมอยู่ | เครื่องเล่นแผ่นเสียง, ลำโพงในตัว x 2, อะแดปเตอร์ 45 รอบต่อนาที, รีโมทคอนโทรล, คู่มือ |
| คุณสมบัติพิเศษ | ปรับความเร็วได้, ลำโพงในตัว, อินพุต AUX, ฝาปิดป้องกันฝุ่น, ฟังก์ชันการบันทึก |
| วัสดุ | ไม้แปรรูป, ไม้, พลาสติก, โลหะ |
| สี | เงิน |
| ผู้ผลิต | เหมยฟาน-สหรัฐฯ |
การรับประกันและการสนับสนุน
สำหรับข้อมูลการรับประกันและการสนับสนุนทางเทคนิค โปรดดูรายละเอียดการติดต่อที่ให้ไว้ในบรรจุภัณฑ์ผลิตภัณฑ์หรือเยี่ยมชม LoopTone อย่างเป็นทางการ webไซต์ โปรดเก็บใบเสร็จรับเงินของคุณไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกันใดๆ
