1. บทนำ
This manual provides essential information for the safe and efficient operation, assembly, and maintenance of your DEEPOWER S26 26-inch Electric Mountain Bike. Please read this manual thoroughly before your first ride and retain it for future reference. Understanding the features and proper handling of your e-bike will ensure a safe and enjoyable experience.
2. คำแนะนำด้านความปลอดภัย
Always prioritize safety when operating your electric bike. Failure to follow these guidelines may result in serious injury or damage to the bike.
- สวมหมวกกันน็อค: สวมหมวกกันน็อคจักรยานที่ได้รับการรับรองและมีขนาดพอดีเสมอ
- การตรวจสอบก่อนการขับขี่: Before each ride, check tire pressure, brake function, battery level, and ensure all bolts and quick releases are secure.
- ปฏิบัติตามกฎหมายจราจร: Follow all local traffic laws, signs, and regulations.
- การมองเห็น: Use the LED headlight and reflectors, especially when riding at night or in low-light conditions. Consider wearing reflective clothing.
- สภาพอากาศ : Exercise caution when riding in wet conditions, as braking distance may increase. Avoid riding in severe weather.
- น้ำหนักจำกัด: ห้ามเกินขีดความสามารถในการรับน้ำหนักสูงสุด 330 ปอนด์ (150 กก.)
- ช่วงอายุ: จักรยานไฟฟ้าคันนี้ออกแบบมาสำหรับผู้ใหญ่ใช้งาน
3. คำแนะนำในการประกอบ
Your DEEPOWER S26 electric bike comes mostly pre-assembled. The following steps detail the final assembly required before your first ride.
3.1 การแกะกล่องและการระบุส่วนประกอบ
Carefully remove the bike and all components from the packaging. Ensure all parts are present and undamaged. The package includes the bike frame, front wheel, handlebar, seat, pedals, charger, tool kit, and battery.
วีดีโอ: DEEPOWER S26 Electric Bike Assembly Guide. This video demonstrates the unboxing and assembly process for your electric bike.
3.2 การติดตั้งแฮนด์บาร์
Attach the handlebar to the stem using the provided bolts and tools. Ensure it is centered and tightened securely for safe steering.
3.3 การติดตั้งเบาะนั่ง
Insert the seat post into the frame's seat tube and adjust the height to a comfortable riding position. Secure it with the quick-release lever or bolt.
3.4 Brake Installation
Install the brake caliper onto the front fork. Ensure the brake pads align correctly with the rotor and tighten all bolts securely.
3.5 การติดตั้งล้อหน้า
Carefully place the front wheel into the fork dropouts, ensuring the brake rotor slides into the caliper. Secure the wheel using the quick-release skewer or axle bolts. Double-check that the wheel spins freely and the brake does not rub.
3.6 การติดตั้งคันเหยียบ
Identify the left (L) and right (R) pedals. The left pedal tightens counter-clockwise, and the right pedal tightens clockwise. Thread them into the crank arms and tighten them firmly with a wrench.
3.7 การติดตั้งไฟหน้า
Mount the LED headlight to the front fork or handlebar using the provided bracket and secure it. Connect the headlight cable to the designated port on the bike.
3.8 การติดตั้งแบตเตอรี่
Slide the 48V 12.8Ah removable battery into its compartment on the bike frame. Ensure it clicks into place and is locked securely with the key. The battery can be charged directly on the bike or removed for charging.
4. คู่มือการใช้งาน
Your DEEPOWER S26 electric bike offers three riding modes and an intuitive LCD display for monitoring your ride.
4.1 Starting Up the Bike
- Install the battery first, ensuring it is securely locked.
- Turn on the key located at the handlebar.
- Press and hold the power button on the display for 2 seconds. The display will light up.
- Gently turn the throttle on the right handlebar, and the bike will start.
4.2 โหมดการขับขี่
- โหมดไฟฟ้าบริสุทธิ์: ใช้คันเร่งเพื่อขับเคลื่อนโดยไม่ต้องปั่นจักรยาน
- โหมดช่วยเหยียบ (PAS): The motor provides assistance as you pedal. Adjust the assist level via the display.
- โหมดใช้งานเฉพาะแป้นเหยียบ: ขี่จักรยานเหมือนจักรยานทั่วไปโดยไม่ต้องใช้มอเตอร์ช่วย
4.3 EN06 Intelligent LCD Display
The intuitive LCD display shows important information:
- ความเร็วปัจจุบัน
- ระดับแบตเตอรี่
- Distance Traveled (ODO)
- Pedal Assist (PAS) Gear
- ตัวบ่งชี้ความผิดพลาด

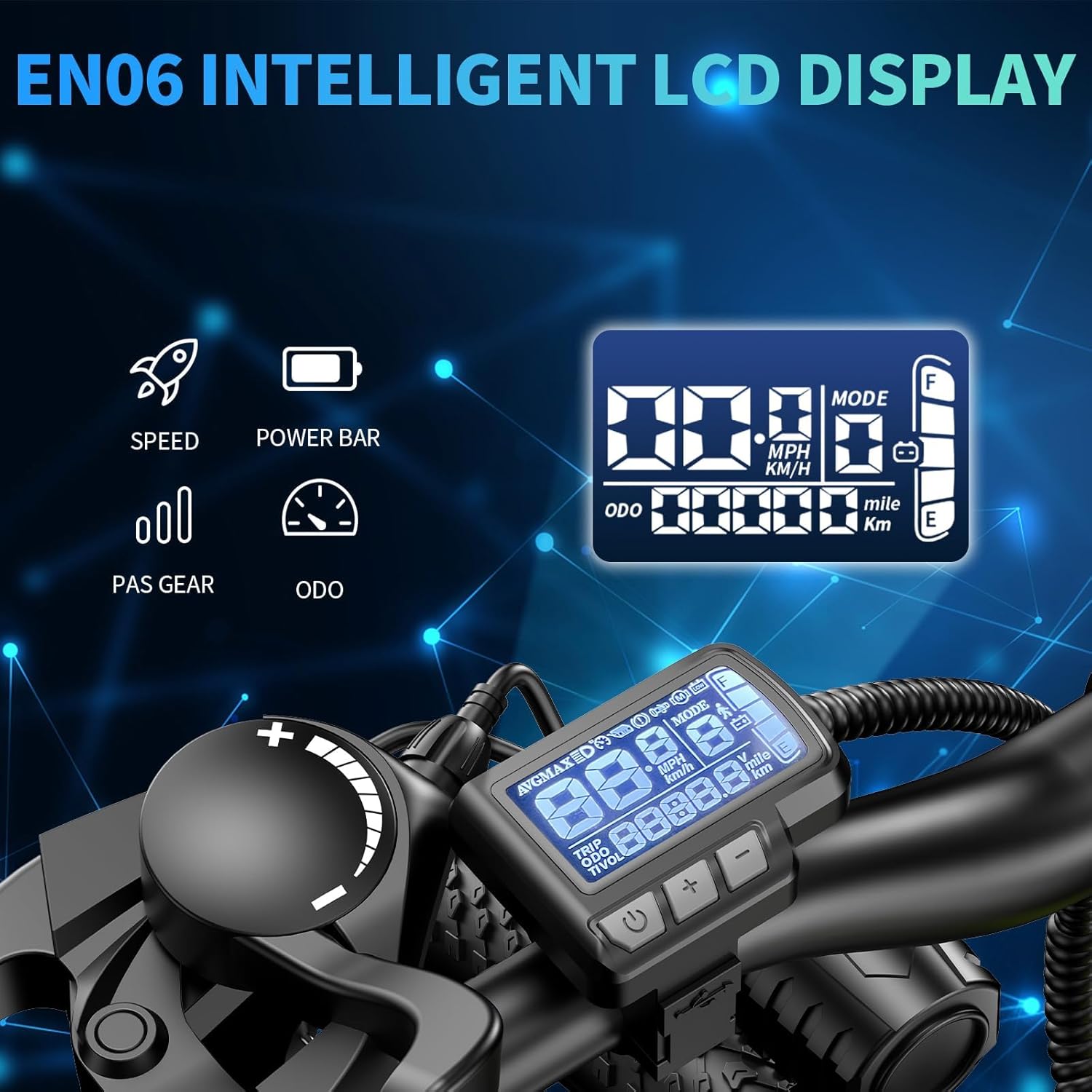

ภาพ: The EN06 Intelligent LCD Display provides real-time information about your ride, including speed, battery level, and pedal assist mode.
4.4 Unlocking the Speed Limit
To unlock the maximum speed of 25 MPH (40 km/h), follow these steps:
วีดีโอ: How to Unlock the Speed Limit. This video demonstrates the procedure to unlock the speed limit on your DEEPOWER S26 electric bike.
- When the display is off, twist the throttle to its maximum position while simultaneously squeezing the right brake lever. Hold both.
- Turn on the display. Continue holding the throttle and brake for 5-8 seconds.
- Release the throttle and brake. The speed limit is now unlocked.
- To reach maximum speed, set the gear to the 5th gear (the highest gear) on the display.
4.5 Lockable Suspension Fork
The front suspension fork can be locked or unlocked to adapt to different terrains. Use the red dial on the fork to switch between 'LOCK' for rigid riding on smooth surfaces and 'OPEN' for shock absorption on uneven terrain.
ภาพ: The lockable suspension fork allows you to adjust ride comfort based on terrain. Turn the dial to 'LOCK' for smooth roads or 'OPEN' for rough paths.
5. การบำรุงรักษา
Regular maintenance ensures the longevity and safe operation of your DEEPOWER S26 electric bike.
- การดูแลแบตเตอรี่ ควรชาร์จแบตเตอรี่เป็นประจำ แม้ว่าจะไม่ได้ใช้งาน เพื่อรักษาสภาพของแบตเตอรี่ให้ดีอยู่เสมอ หลีกเลี่ยงการปล่อยให้แบตเตอรี่หมดเกลี้ยง เก็บในที่แห้งและเย็น
- แรงดันลมยาง: ตรวจสอบแรงดันลมยางก่อนขับขี่ทุกครั้ง รักษาแรงดันลมยางให้อยู่ในระดับที่แนะนำเพื่อประสิทธิภาพและความปลอดภัยสูงสุด
- เบรค : ตรวจสอบผ้าเบรกอย่างสม่ำเสมอเพื่อดูว่าสึกหรอหรือไม่ และตรวจสอบให้แน่ใจว่าคันเบรกตอบสนองได้ดี ปรับหรือเปลี่ยนใหม่ตามความจำเป็น
- โซ่: รักษาโซ่ให้สะอาดและหล่อลื่นอยู่เสมอเพื่อป้องกันสนิมและเพื่อให้การเปลี่ยนเกียร์ราบรื่น
- ตัวล็อค: Periodically check all bolts, nuts, and quick releases to ensure they are tightened to the correct torque specifications.
- การทำความสะอาด: ทำความสะอาดจักรยานของคุณด้วยโฆษณาamp ผ้าและสบู่ชนิดอ่อน หลีกเลี่ยงการล้างด้วยแรงดันสูงกับชิ้นส่วนไฟฟ้าโดยตรง
6 การแก้ไขปัญหา
ต่อไปนี้คือปัญหาทั่วไปบางประการและแนวทางแก้ไขที่เป็นไปได้:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| จักรยานไม่สตาร์ท | Battery not installed correctly, battery low, power button not pressed. | Ensure battery is fully inserted and locked. Charge battery. Press and hold power button for 2 seconds. |
| มอเตอร์ไม่ช่วย | PAS level set to 0, throttle not engaged, brake lever engaged, motor connection loose. | Increase PAS level. Twist throttle. Release brake lever. Check motor cable connections. |
| เบรกรู้สึกอ่อนแรง | ผ้าเบรกสึกหรอ สายเบรกหลวม มีอากาศในระบบไฮดรอลิก (ถ้ามี) | ตรวจสอบและเปลี่ยนผ้าเบรก ปรับความตึงของสายเบรก หากมีปัญหาเกี่ยวกับระบบเบรกไฮดรอลิก ควรปรึกษาช่างผู้เชี่ยวชาญ |
| เสียงที่ผิดปกติ | Loose components, dry chain, rubbing brakes. | Check all fasteners. Lubricate chain. Adjust brake caliper or rotor. |
7. ข้อมูลจำเพาะ
Key technical specifications for the DEEPOWER S26 Electric Mountain Bike:
- มอเตอร์: มอเตอร์ไร้แปรงถ่าน 500 วัตต์
- แบตเตอรี่: แบตเตอรี่ลิเธียมแบบถอดได้ 48V 12.8Ah
- ความเร็วสูงสุด: 25 MPH (after unlocking speed limit)
- ความลาดชันสูงสุด: 30 องศา
- แรงบิด: 50-60 นิวตันเมตร
- เวลาในการชาร์จ: 5-6 ชั่วโมง
- Range (Pure Electric Mode): 25-30 ไมล์
- Range (Pedal Assist Mode): 45-56 ไมล์
- ขนาดล้อ: 26 นิ้ว
- ยางรถยนต์ : 26" x 1.95 Double Layer Multi-terrain Tires
- เกียร์: 21-Speed Transmission System
- เบรค : ระบบเบรกดิสก์แบบกลไกทั้งด้านหน้าและด้านหลัง
- การระงับ: Lockable Front Suspension Fork
- วัสดุกรอบ: โลหะผสมอลูมิเนียม
- น้ำหนักสินค้า: 22 กก. (48.5 ปอนด์)
- ความจุโหลดสูงสุด: 330 ปอนด์
- ความสูงที่แนะนำ: 5.2 - 6.1 FT
- ส่วนประกอบที่รวมอยู่: ชุดเครื่องมือ
ภาพ: Frame dimensions and recommended rider height for the DEEPOWER S26 electric bike.
8. การรับประกันและการสนับสนุน
DEEPOWER provides a one-year warranty service for free replacement of damaged parts such as the battery, motor, and controller. For any questions, technical support, or warranty claims, please contact DEEPOWER customer service through your purchase platform or the official DEEPOWER webเว็บไซต์.
