1. บทนำ
The HW HAOWORKS S100 Wireless Voice Amplifier is a versatile and portable PA speaker system designed for clear and powerful audio projection. With 70W output, Bluetooth 5.3 connectivity, and multiple input options, it is ideal for teachers, public speakers, performers, and anyone needing amplified sound for events, karaoke, or parties. Its robust metal construction ensures durability and portability.
Figure 1: HW HAOWORKS S100 Wireless Voice Ampเครื่องขยายเสียงและไมโครโฟน
This image displays the main components of the S100 system: the portable PA speaker unit with a handle and a wireless handheld microphone. Both are black with metallic accents, highlighting the product's sleek design and portability.
2. อะไรอยู่ในกล่อง
โปรดตรวจสอบให้แน่ใจว่ามีสินค้าครบทุกชิ้นก่อนแกะกล่อง:
- 1 x PA System Speaker
- 1 x Wireless Handheld Microphone
- สายชาร์จ Type-C 1 เส้น
- 1 x สาย Aux
- 1 x คู่มือผู้ใช้
3. การตั้งค่า
3.1 การชาร์จเริ่มต้น
Before first use, fully charge the PA system speaker and the wireless microphone using the provided Type-C charging cable. The speaker's LED display will indicate charging status. The microphone also has an indicator light.
3.2 การเชื่อมต่อไมโครโฟนไร้สาย
The wireless handheld microphone is pre-paired with the S100 speaker. Simply power on both devices, and they should automatically connect. If connection issues occur, refer to the troubleshooting section.
3.3 Bluetooth Pairing (Optional)
วิธีเชื่อมต่ออุปกรณ์บลูทูธ (เช่น สมาร์ทโฟน แท็บเล็ต):
- Power on the S100 speaker.
- Ensure the speaker is in Bluetooth mode (indicated on the LED display). If not, press the 'Mode' button to cycle through input modes until Bluetooth is selected.
- On your device, enable Bluetooth and search for 'S100'.
- Select 'S100' to pair. A confirmation sound will indicate successful pairing.
4. การดำเนินการ
4.1 เปิด/ปิดเครื่อง
Press and hold the power button on the speaker and microphone to turn them on or off.
4.2 แผงควบคุมโอเวอร์view
Figure 2: S100 Control Panel and Ports
This diagram illustrates the top control panel and rear ports of the S100 speaker. It highlights the various knobs for volume control (Monitor, Microphone, Echo, Instrument, Master), the LED display, and input/output ports including Type-C, USB, TF Card, Live, Monitor, AUX, Microphone, and Instrument inputs.
The S100 features an intuitive 5-dial control panel:
- ปริมาณหลัก: ควบคุมระดับเสียงเอาต์พุตรวมของลำโพง
- ปริมาณไมโครโฟน: ปรับระดับเสียงของไมโครโฟนที่เชื่อมต่อ
- ปริมาณตราสาร: Adjusts the volume for connected instruments (e.g., guitar).
- ตรวจสอบระดับเสียง: Controls the volume for headphone monitoring.
- เสียงสะท้อน: Adjusts the echo effect level for the microphone.
A one-touch mute function is available for quick audio cutoff during presentations or performances.
4.3 Microphone Modes
Figure 3: Wireless Microphone Sound Modes
This image focuses on the wireless handheld microphone, detailing its four selectable sound effect modes: Acoustic, Professional, Popular, and Hip-hop. Icons represent each mode, indicating the versatility of the microphone for different audio needs.
The wireless handheld microphone offers four distinct sound modes:
- Acoustic Mode: Provides a natural and clear sound profile.
- โหมดมืออาชีพ: Delivers a polished and refined sound, suitable for formal presentations.
- Popular Mode: Enhances sound for a lively and engaging atmosphere.
- Hip-hop Mode: Offers a dynamic and rhythmic sound, ideal for music performances.
Switch between modes by pressing the dedicated button on the microphone.
4.4 Input Modes and Connectivity
Figure 4: S100 Connectivity Options
This graphic illustrates the comprehensive connectivity options of the S100, including Bluetooth 5.3, Headphone Jack, 4 Sound Effects, Musical Instrument input, Mute function, Microphone Port, Single/All loop playback, USB/TF Card/AUX inputs, and Live streaming capability.
The S100 supports various audio input methods:
- Bluetooth 5.3: สำหรับการเชื่อมต่อแบบไร้สายกับอุปกรณ์ที่รองรับ
- ยูเอสบี: เล่นเสียง fileโดยตรงจากไดรฟ์ USB
- บัตร TF: เล่นเสียง files from a TF (microSD) card.
- ช่องเสริม: Connect external audio sources via the 3.5mm AUX cable.
- 6.35mm Mic Interface: For wired microphones (if preferred).
- อินพุตเครื่องมือ: Dedicated input for connecting musical instruments like guitars.
Use the 'Mode' button to switch between these input sources.
4.5 Headphone Monitoring & Live Streaming
The S100 includes a headphone jack for real-time audio monitoring. Additionally, dedicated live streaming ports allow for direct connection to streaming devices, making it suitable for online broadcasts or recordings.

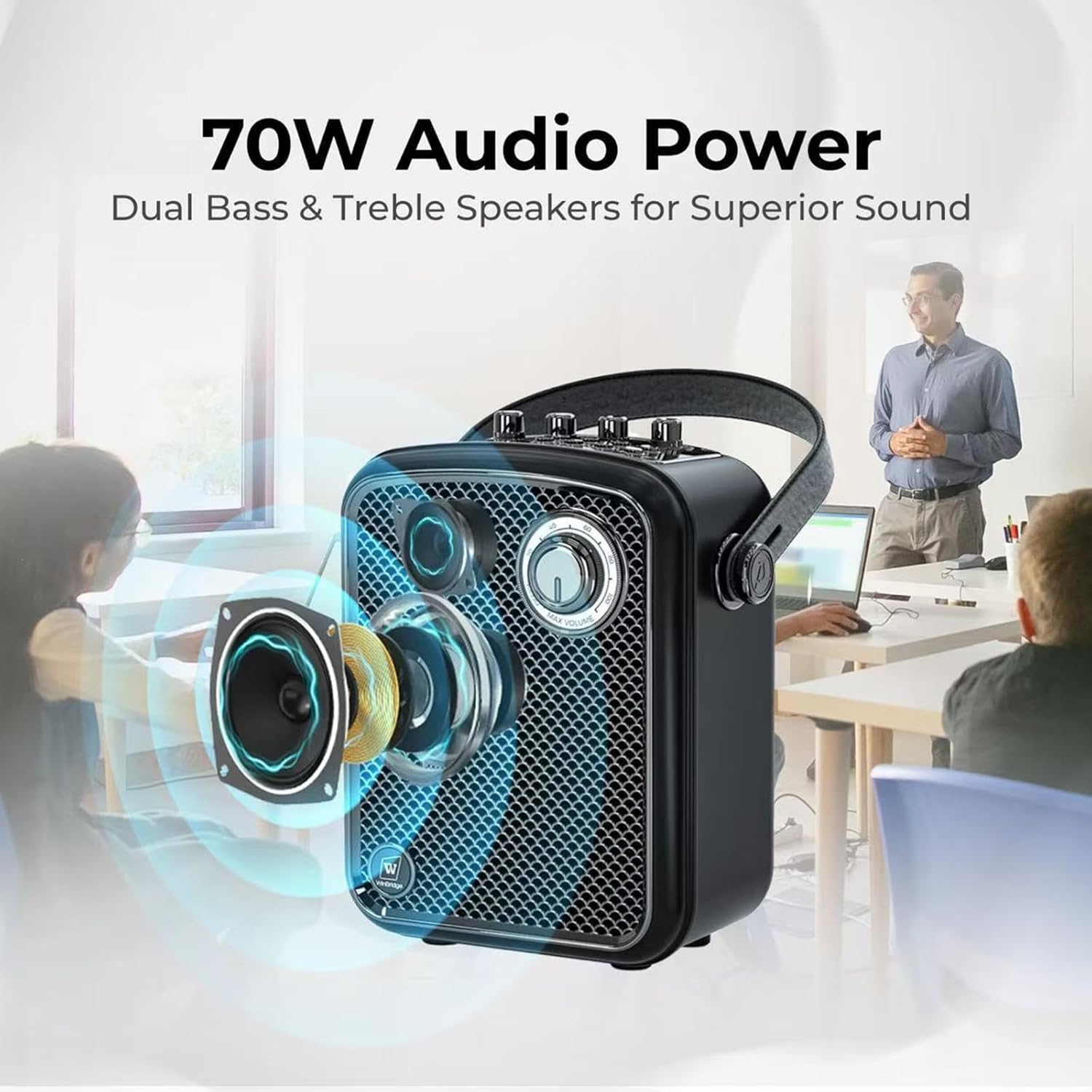

Figure 5: S100 Audio Power and Speaker Design
This image visually represents the 70W audio power of the S100, highlighting its dual bass and treble speakers for superior sound quality. The speaker's internal components are shown in an exploded view, emphasizing its acoustic design.
5. การบำรุงรักษา
5.1 การทำความสะอาด
Wipe the device with a soft, dry cloth. Do not use liquid cleaners or abrasive materials, as they may damage the surface or internal components.
5.2 พื้นที่จัดเก็บ
Store the S100 in a cool, dry place away from direct sunlight and extreme temperatures. When storing for extended periods, ensure the battery is partially charged (around 50%) to prolong its lifespan.
5.3 การดูแลแบตเตอรี่
The S100 speaker provides up to 6 hours of battery life, and the wireless microphone offers over 10 hours. To maximize battery longevity:
- หลีกเลี่ยงการปล่อยแบตเตอรี่จนหมดบ่อยครั้ง
- ควรชาร์จอุปกรณ์เป็นประจำ แม้ว่าจะไม่ได้ใช้งานตลอดเวลาก็ตาม
- ใช้เฉพาะสายชาร์จที่ให้มาหรือที่เทียบเท่าที่ได้รับการรับรองเท่านั้น
Figure 6: S100 Portability and Battery Life
This image highlights the portable and rechargeable nature of the S100, showing its compact dimensions (7.6"L x 4.9"W x 8.9"H) and weight (5.04 lbs). It also indicates the battery life: up to 6 hours for the speaker and over 10 hours for the microphone.
6 การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีเสียงออกจากลำโพง | Speaker is off; Volume is too low; Incorrect input mode; Microphone not connected/paired. | Ensure speaker is on and charged. Increase Master Volume. Select correct input mode (Bluetooth, AUX, USB, TF). Power on and pair microphone. |
| ไมโครโฟนไม่ทำงาน | Microphone is off; Battery low; Not paired with speaker; Microphone volume too low. | Ensure microphone is on and charged. Re-pair microphone if necessary. Increase Microphone Volume on speaker. |
| การจับคู่บลูทูธล้มเหลว | Device too far; Bluetooth not enabled on device; Speaker not in pairing mode. | Ensure devices are within range. Enable Bluetooth on your device. Set speaker to Bluetooth mode. Forget 'S100' on your device and try pairing again. |
| Sound distortion/feedback | Microphone too close to speaker; Volume too high; ECHO setting too high. | Increase distance between microphone and speaker. Reduce Master or Microphone Volume. Adjust ECHO level. |
| อายุการใช้งานแบตเตอรี่สั้น | แบตเตอรี่ชาร์จไม่เต็ม; แบตเตอรี่เก่า | Ensure full charge before use. If battery life significantly degrades, contact support. |
7. ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| หมายเลขรุ่น | S100 |
| แหล่งพลังงาน | ใช้พลังงานจากแบตเตอรี่ |
| กำลังขับ | 70วัตต์ |
| เทคโนโลยีการเชื่อมต่อ | Bluetooth 5.3, AUX, USB, Wireless |
| ประเภทขั้วต่อ | อ็อกซ์, ยูเอสบี |
| จำนวนช่องสัญญาณ | 2 |
| วัสดุ | อะคริโลไนไตรล์ บิวทาไดอีน สไตรีน (ABS) โลหะ |
| สี | สีดำ |
| น้ำหนักสินค้า | 4.93 ปอนด์ |
| ขนาดแพ็คเกจ | 12.87 x 9.06 x 6.14 นิ้ว |
| Speaker Battery Life | นานถึง 6 ชั่วโมง |
| อายุการใช้งานแบตเตอรี่ไมโครโฟน | มากกว่า 10 ชั่วโมง |
| อุปกรณ์ที่รองรับ | Guitar, Headphone, Microphone, Smartphone, Tablet |
| การใช้ที่แนะนำ | Events, Karaoke, Lecturer, Party, Performer, Presentation, Public speaking, Singing, Speech, Teachers, Training |
8. การรับประกันและการสนับสนุน
HW HAOWORKS is committed to providing uncompromising quality and responsive service. Every amplifier is built to last and is backed by lifetime after-sales support.
8.1 การสนับสนุนลูกค้า
For any inquiries, technical assistance, or support needs, please contact HW HAOWORKS customer service. We aim for a 24-hour response time to ensure your satisfaction.
Visit the official HW HAOWORKS store for more information and support resources: HW HAOWORKS Store
