การแนะนำ
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your Womaqu 1/14 Brushless RC Car. Please read this manual thoroughly before using the product to ensure optimal performance and longevity.
ข้อมูลด้านความปลอดภัย
คำเตือน: Keep away from fire. Failure to follow safety guidelines can result in injury or damage to the product.
- ควรขับรถ RC ในพื้นที่เปิดโล่ง ห่างจากผู้คน สัตว์เลี้ยง และสิ่งกีดขวาง
- Ensure batteries are charged correctly and handled with care.
- Do not modify the RC car or its components, as this may void the warranty and create safety hazards.
- Supervise children during operation. Recommended age for use is 14 years and up.
มีอะไรอยู่ในกล่อง
เมื่อแกะกล่อง ตรวจสอบว่ามีส่วนประกอบทั้งหมดที่ระบุไว้ด้านล่างอยู่ครบ:
- RC car (1)
- รีโมทคอนโทรล (1)
- 7.4V 1500 mAh lithium battery (2)
- สายชาร์จ USB (1)
- ไขควง (1)
- Cross wrench (1)
- คู่มือการใช้งาน (1)
- Fixed clips (4)
Image: The Womaqu 1/14 Brushless RC Car, remote controller, two 7.4V 1500mAh batteries, spare shocks, brushless motor, and metal drivetrain components.
การตั้งค่า
1. Charging the RC Car Batteries
- Connect the provided USB charging cable to a compatible USB power source (e.g., computer, wall adapter).
- Connect the modular 7.4V 1500mAh lithium battery to the charging cable.
- Allow the battery to charge fully. Refer to the charger's indicator light for charging status.
- Always disconnect the battery once fully charged to prevent overcharging.

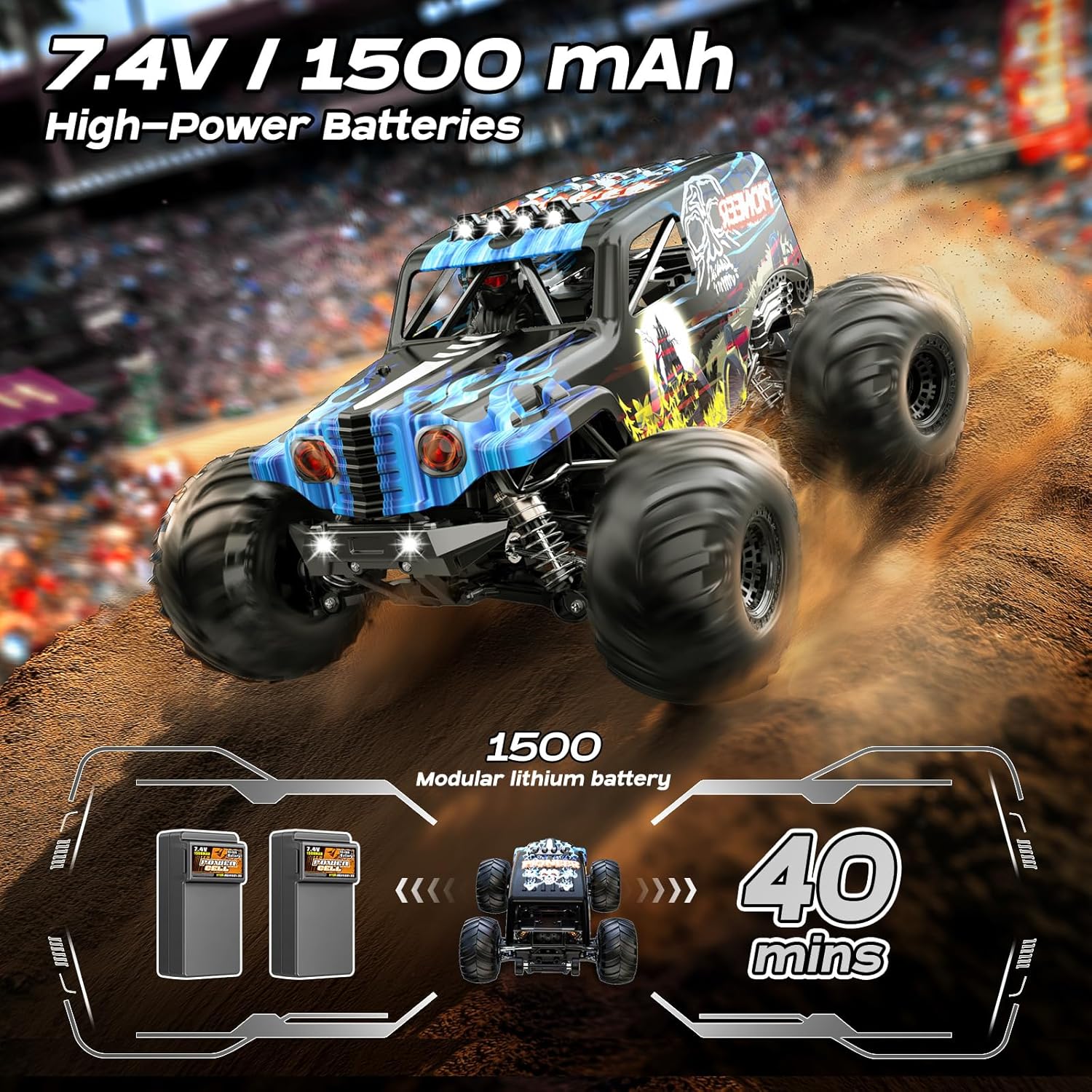

Image: The RC car shown with two 7.4V 1500mAh modular lithium batteries, indicating approximately 40 minutes of runtime.
2. Installing RC Car Batteries
- Ensure the RC car is powered off.
- Locate the battery compartment on the RC car.
- Carefully insert a fully charged 7.4V 1500mAh modular lithium battery into the compartment.
- ยึดฝาปิดช่องใส่แบตเตอรี่ให้แน่น
3 การติดตั้งแบตเตอรี่รีโมทคอนโทรล
- เปิดช่องใส่แบตเตอรี่บนรีโมทคอนโทรล
- Insert AA batteries (not included, but required for operation) according to the polarity markings.
- ปิดช่องใส่แบตเตอรี่
4 การเปิดเครื่องและการเชื่อมต่อ
- เปิดใช้งานรีโมทคอนโทรลก่อน
- Then, turn on the RC car.
- The remote controller and RC car should automatically bind. If not, refer to the troubleshooting section or the quick start guide included in the box.
Operating Your RC Car
การควบคุมพื้นฐาน
- คันเร่งทริกเกอร์: ดึงเพื่อเร่งความเร็วไปข้างหน้า ดันเพื่อเบรก/ถอยหลัง
- พวงมาลัย: Turn left or right to steer the vehicle. The high torque steering servo reacts in real time for precise control.
Speed and Performance
Your Womaqu RC car is equipped with a powerful 2847 4000KV brushless motor and a 45A waterproof ESC, supporting 7.4V-11.1V batteries.
- With the included two 7.4V 2S 1500mAh modular lithium batteries, the car can reach speeds up to 32+ mph (52 kph).
- For enhanced speed, an optional upgrade to a 3S 11.1V battery kit (sold separately) can increase the top speed to 42+ mph (68 kph).
Image: The RC car in motion, highlighting its speed capabilities: 52 kph with 2S LiPo and 68 kph with 3S LiPo (3S not included).
ความสามารถทุกสภาพภูมิประเทศ
The 4x4 drivetrain and robust design allow the RC car to conquer diverse terrains. Hydraulic metal shock absorbers filter out bumps, providing stable performance even during jumps.

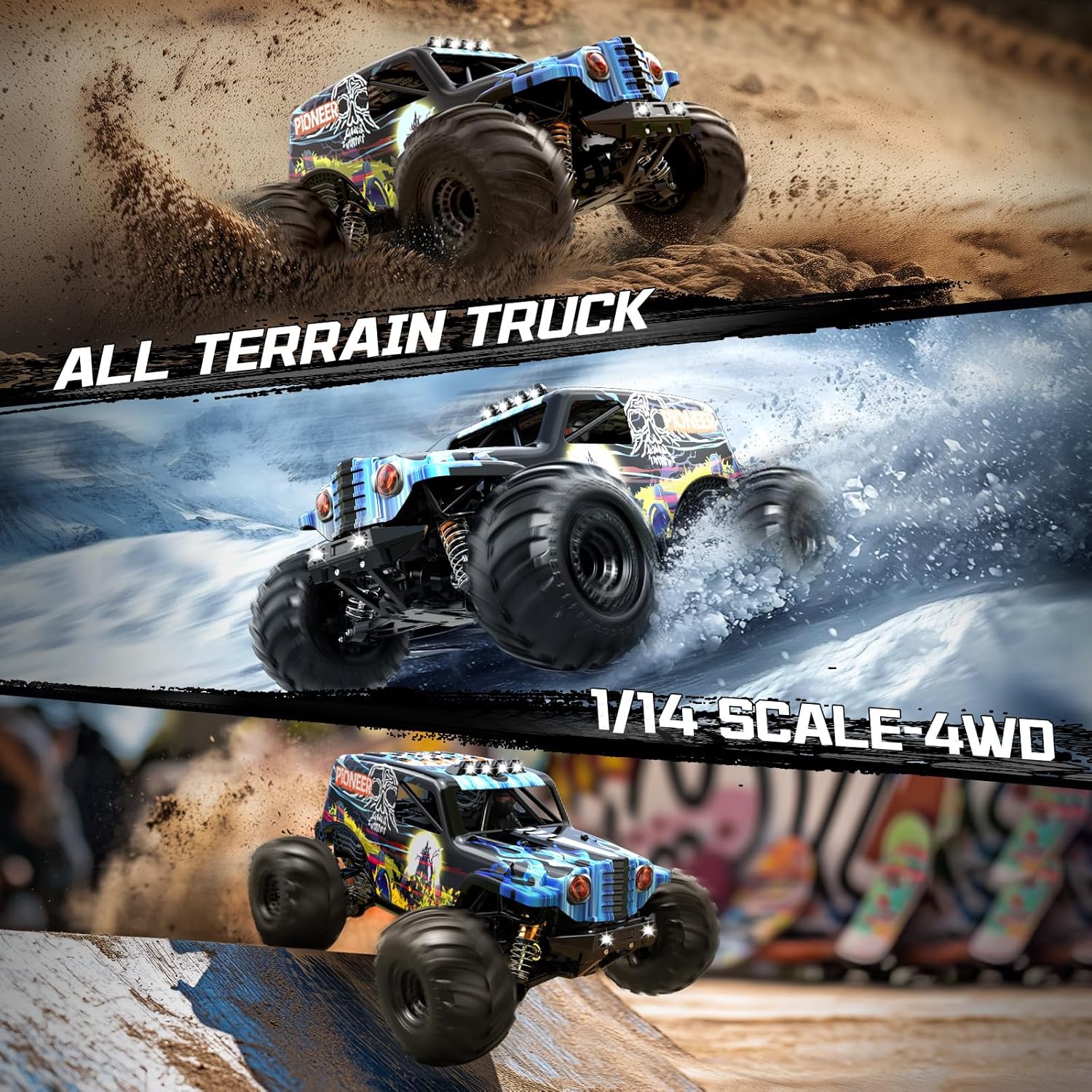

Image: The RC car depicted on different surfaces, illustrating its versatility as an all-terrain vehicle in 1/14 scale 4WD.
Image: The RC car airborne after launching from a ramp, demonstrating the effectiveness of its adjustable oil-filled shocks in absorbing impacts.
Night Driving
Six integrated LED lights on the roof and bumper enhance visibility, allowing for operation in low-light conditions.
การซ่อมบำรุง
การทำความสะอาด
- After each use, especially in dirty or wet conditions, clean the RC car to remove dirt, dust, and debris.
- Use a soft brush or compressed air for hard-to-reach areas.
- Avoid using water directly on electronic components.
การดูแลแบตเตอรี่
- เก็บแบตเตอรี่ไว้ในที่เย็นและแห้งเมื่อไม่ได้ใช้งาน
- Do not store fully charged or completely discharged batteries for extended periods. Aim for a storage charge of approximately 50%.
- Inspect batteries for any signs of damage before and after each use.
Drivetrain and Shock Absorber Inspection
The RC car features a full-metal drivetrain and hydraulic metal shock absorbers for durability.
ภาพ: ระเบิด view diagram illustrating the high-strength metal drive system, including metal CVDs, drive shaft, dual metal differential, and metal spur/main pinion.
- Regularly inspect the metal medium drive shaft, metal gears, and differentials for wear or damage.
- Check the hydraulic metal shock absorbers for leaks or reduced dampประสิทธิภาพการทำงานของไอเอ็นจี
- ตรวจสอบให้แน่ใจว่าสกรูและตัวยึดทั้งหมดขันแน่น
ชิ้นส่วนอะไหล่
All replacement parts are available for purchase directly from the Womaqu store, ensuring convenience and peace of mind for long-term use.
การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| RC Car does not power on | Battery not charged or incorrectly installed; Power switch off | Charge battery fully; Ensure battery is correctly installed; Turn on power switch |
| No response from remote controller | Remote controller batteries low or incorrectly installed; Not bound to car | Replace/install AA batteries correctly; Follow binding procedure (turn on remote first, then car) |
| Reduced speed or short run time | Battery not fully charged; Battery degradation; Motor/drivetrain issues | Charge battery fully; Consider replacing old batteries; Inspect motor/drivetrain for obstructions or damage |
| Car pulls to one side | Steering trim not adjusted; Damaged steering components | Adjust steering trim on remote controller; Inspect steering servo and linkages |
ข้อมูลจำเพาะ
- หมายเลขรุ่น: HS14412
- ขนาดสินค้า : 13 x 9.5 x 4.8 นิ้ว
- น้ำหนักสินค้า: 4 ปอนด์
- มาตราส่วน: 1/14
- ระบบขับเคลื่อน: ระบบขับเคลื่อน 4 ล้อ (XNUMXWD)
- มอเตอร์: มอเตอร์ไร้แปรงถ่าน 2847 4000KV
- เอสซีเอส: 45A Waterproof Brushless ESC (supports 7.4V-11.1V batteries)
- Batteries (Included): Two 7.4V 1500mAh Modular Lithium Batteries
- แบตเตอรี่รีโมทคอนโทรล: AA batteries (required, not included)
- Top Speed (with 2S LiPo): 32+ mph (52 kph)
- Top Speed (with 3S LiPo, optional): 42+ mph (68 kph)
- โช้คอัพ: Hydraulic Metal Oil-Filled Shocks
- อายุที่แนะนำ: 14 ปีขึ้นไป
- ความถี่การควบคุมระยะไกล: 2.4กิกะเฮิรตซ์
- ช่วงการควบคุมระยะไกล: ประมาณ 300 ฟุต

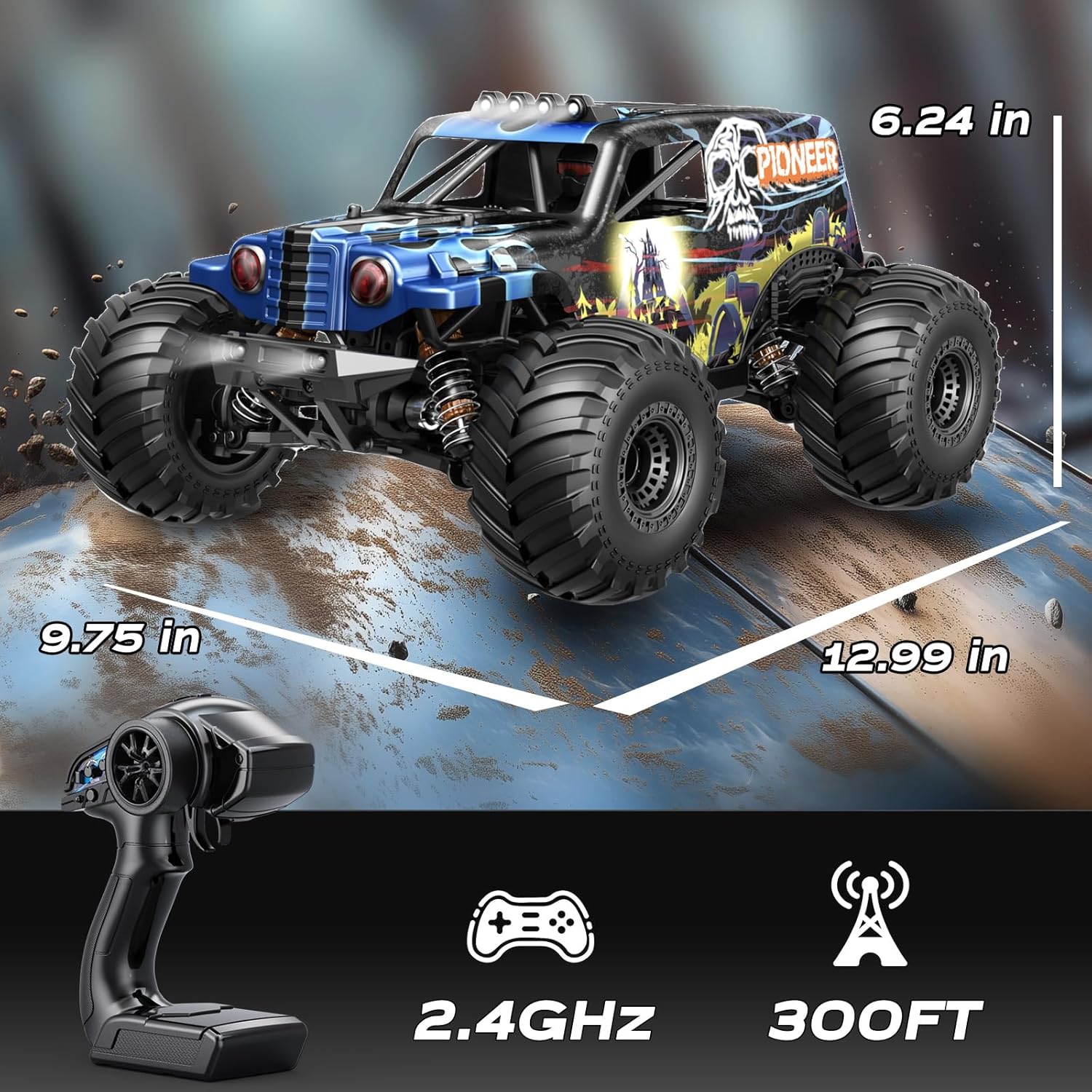

Image: The RC car displaying its dimensions (12.99 in length, 9.75 in width, 6.24 in height) and remote control specifications (2.4GHz frequency, 300ft range).
การรับประกันและการสนับสนุน
While specific warranty details are not provided in this manual, Womaqu is committed to customer satisfaction. For any issues, questions, or to purchase replacement parts, please contact Womaqu customer support through the retailer where the product was purchased or visit the official Womaqu store online. All replacement parts are available directly from our store.
