1. บทนำ
This user manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your Scheppach PCS38 Gasoline Chainsaw. Please read this manual thoroughly before operating the chainsaw to ensure proper use and to prevent injury or damage.
The Scheppach PCS38 is a powerful gasoline chainsaw designed for cutting firewood, pruning, and general garden maintenance. It features a 35 cm ProCut guide bar and chain, a 1.8 HP (1.3 kW) 2-stroke engine with 37.2 cm³ displacement, and a cutting speed of 21 m/s for fast sawing progression.
2. คำแนะนำด้านความปลอดภัย
Always prioritize safety when operating the chainsaw. Failure to follow safety instructions can result in serious injury or death.
2.1 ข้อควรระวังเพื่อความปลอดภัยทั่วไป
- Wear appropriate personal protective equipment (PPE) including safety helmet, eye protection, hearing protection, gloves, and protective footwear.
- ตรวจสอบให้แน่ใจว่าพื้นที่ทำงานไม่มีผู้คนที่อยู่รอบข้าง เด็ก และสัตว์เลี้ยง
- Do not operate the chainsaw when fatigued, under the influence of alcohol, drugs, or medication.
- Inspect the chainsaw before each use for any damage or loose parts.
- เก็บทุกส่วนของร่างกายให้ห่างจากโซ่เลื่อยเมื่อเครื่องยนต์กำลังทำงาน
2.2 ความปลอดภัยจากการดีดกลับ
Kickback is a sudden upward and backward motion of the guide bar that can occur when the tip of the guide bar touches an object, or when the wood closes in and pinches the saw chain in the cut. The Scheppach PCS38 features an anti-kickback chain brake that stops the chain within milliseconds in case of kickback.
รูปที่ 2.1: The anti-kickback chain brake and hand guard provide enhanced safety by stopping the chain rapidly during kickback events and protecting the operator's hand.
3. การติดตั้งและการประกอบ
ก่อนใช้งานครั้งแรก เลื่อยยนต์จำเป็นต้องมีการประกอบและเตรียมการบางอย่าง
3.1 การเตรียมส่วนผสมเชื้อเพลิง
The Scheppach PCS38 uses a 2-stroke gasoline engine. It requires a specific fuel mixture ratio of 1:40 (gasoline to 2-stroke oil). Use unleaded gasoline and high-quality 2-stroke engine oil.

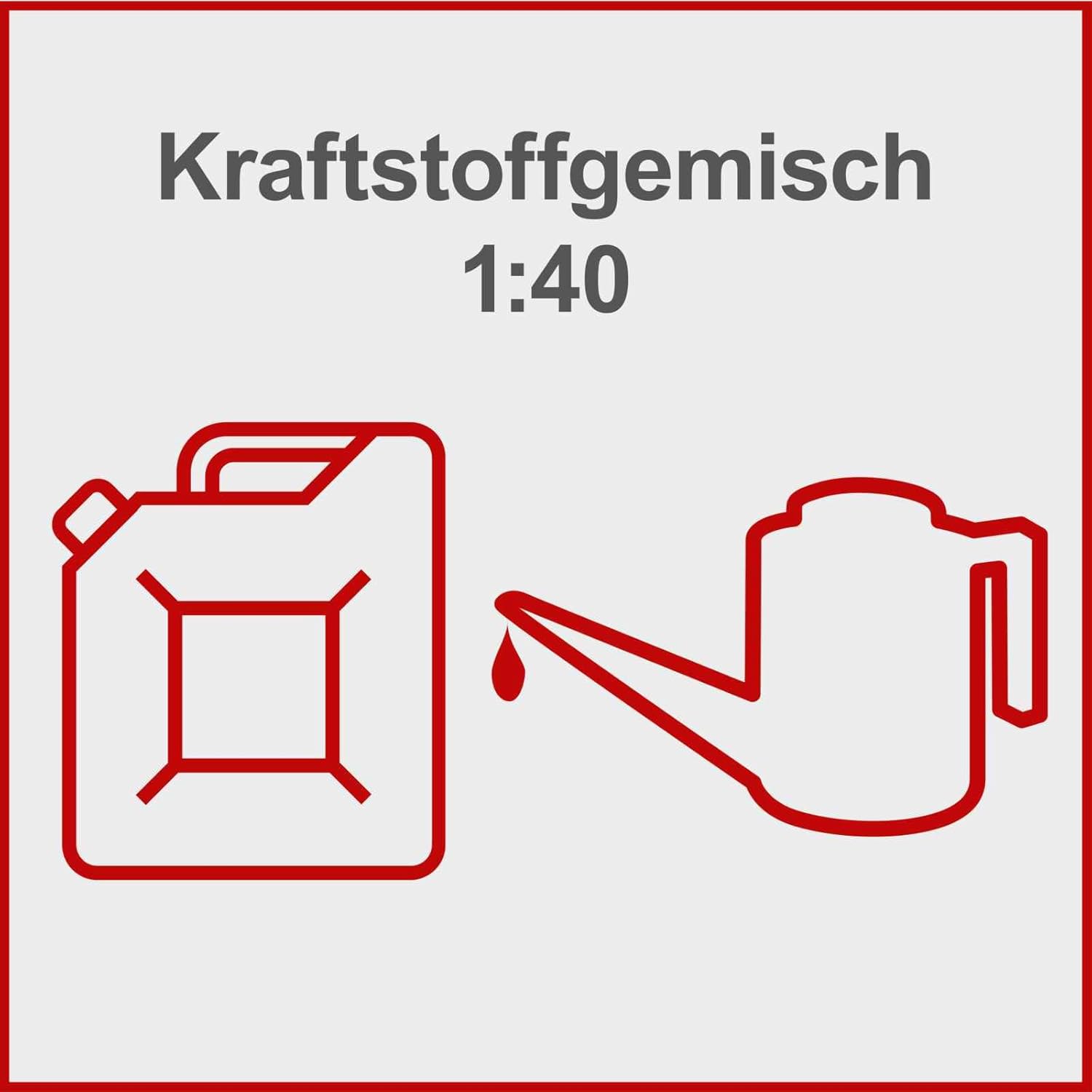

รูปที่ 3.1: Illustration showing the required 1:40 fuel mixture ratio for the chainsaw's gasoline engine.
3.2 การติดตั้งโซ่และแถบนำทาง
The chainsaw features tool-free chain change and tensioning. Refer to the detailed instructions in the full manual for proper installation and tensioning of the ProCut guide bar and chain.
รูปที่ 3.2: The Scheppach PCS38 chainsaw, highlighting the ProCut guide bar and chain system.
4. คู่มือการใช้งาน
4.1 การสตาร์ทเลื่อยลูกโซ่
The Scheppach PCS38 is equipped with an Easy Start cable starter for simplified starting.
รูปที่ 4.1: Close-up of the Easy Start cable starter mechanism, designed for effortless engine ignition.
รูปที่ 4.2: The "Easy Start" branding, indicating a user-friendly starting system.
4.2 เทคนิคการตัด
Always maintain a firm grip on the chainsaw with both hands. The all-round handle allows for ergonomic work and various application possibilities. Utilize the robust metal claw stop to protect the cut material from slipping.
รูปที่ 4.3: The robust metal claw stop, designed to secure the material being cut and prevent slippage.
4.3 การสมัคร
The Scheppach PCS38 is suitable for various tasks including:
- Cutting firewood
- Forestry work
- ขุดต้นไม้
รูปที่ 4.4: Visual representation of the chainsaw's primary applications: cutting firewood, general forestry tasks, and delimbing branches.
5. การบำรุงรักษา
การบำรุงรักษาตามปกติจะช่วยให้เลื่อยโซ่ยนต์ของคุณมีอายุการใช้งานยาวนานและปลอดภัย
5.1 Automatic Chain Lubrication
The chainsaw features an automatic chain lubrication system. Ensure the oil reservoir is adequately filled with appropriate chain oil before each use.
รูปที่ 5.1: Diagrams illustrating the all-round handle for ergonomic use and the automatic chain lubrication system, crucial for smooth operation and chain longevity.
5.2 การทำความสะอาดและการเก็บรักษา
After each use, clean the chainsaw thoroughly. Store it in a dry, secure place, out of reach of children.
6 การแก้ไขปัญหา
หัวข้อนี้ให้แนวทางแก้ไขปัญหาทั่วไปที่คุณอาจพบเจอ
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เครื่องยนต์ไม่ติด | Incorrect fuel mixture, clogged fuel filter, fouled spark plug, chain brake engaged. | Check fuel mixture, clean/replace fuel filter, clean/replace spark plug, disengage chain brake. |
| ประสิทธิภาพการตัดต่ำ | Dull chain, incorrect chain tension, insufficient chain lubrication. | Sharpen or replace chain, adjust chain tension, check oil reservoir and automatic lubrication system. |
| แรงสั่นสะเทือนมากเกินไป | Loose components, damaged chain or guide bar. | Check all fasteners, inspect chain and guide bar for damage. The chainsaw has an anti-vibration system for prolonged, fatigue-free work. |
7. ข้อมูลจำเพาะทางเทคนิค
- แบบอย่าง: Scheppach PCS38
- หมายเลขรุ่น: 5910127903
- ชนิดเครื่องยนต์ : เครื่องยนต์เบนซิน 2 จังหวะ
- การเคลื่อนตัว: 37.2 ซม³
- พลัง: กิโลวัตต์ต่อนาที (1.3 HP)
- ความยาวแถบนำทาง: 35 cm (ProCut)
- ความยาวในการตัด: 33.5 ซม.
- ความเร็วในการตัด: 21 ม./วินาที
- อัตราส่วนผสมเชื้อเพลิง: 1:40 (Gasoline : 2-stroke oil)
- ขนาด (ยาว x กว้าง x สูง): 75 x 25.5 x 25.5 ซม.
- น้ำหนัก: 5.5 กก.
- คุณสมบัติ: Easy Start, Anti-kickback chain brake, Hand protection, Automatic chain lubrication, Anti-vibration system, Tool-free chain change and tensioning, Robust metal claw stop.
8. การรับประกันและการสนับสนุน
For warranty information and customer support, please refer to the official Scheppach website or contact your local dealer. Keep your proof of purchase for any warranty claims.
