คู่มือผู้ใช้ชุดเครื่องรับสัญญาณมัลติมีเดียดิจิทัล Alpine iLX-W770

1. บทนำ

This manual provides detailed instructions for the installation, operation, and maintenance of your Alpine iLX-W770 Digital Multimedia Receiver bundle. This comprehensive package includes the Alpine iLX-W770 7-Inch Receiver, the PAC RPK4-HD1101 Radio Replacement Kit, the Alpine HCE-C1100 HDR Rear-View Camera, and the Alpine KTX-C10LP License Plate Mounting Kit. This bundle is specifically designed for compatibility with 2003-2007 Honda Accord vehicles, enhancing your driving experience with advanced entertainment and safety features.

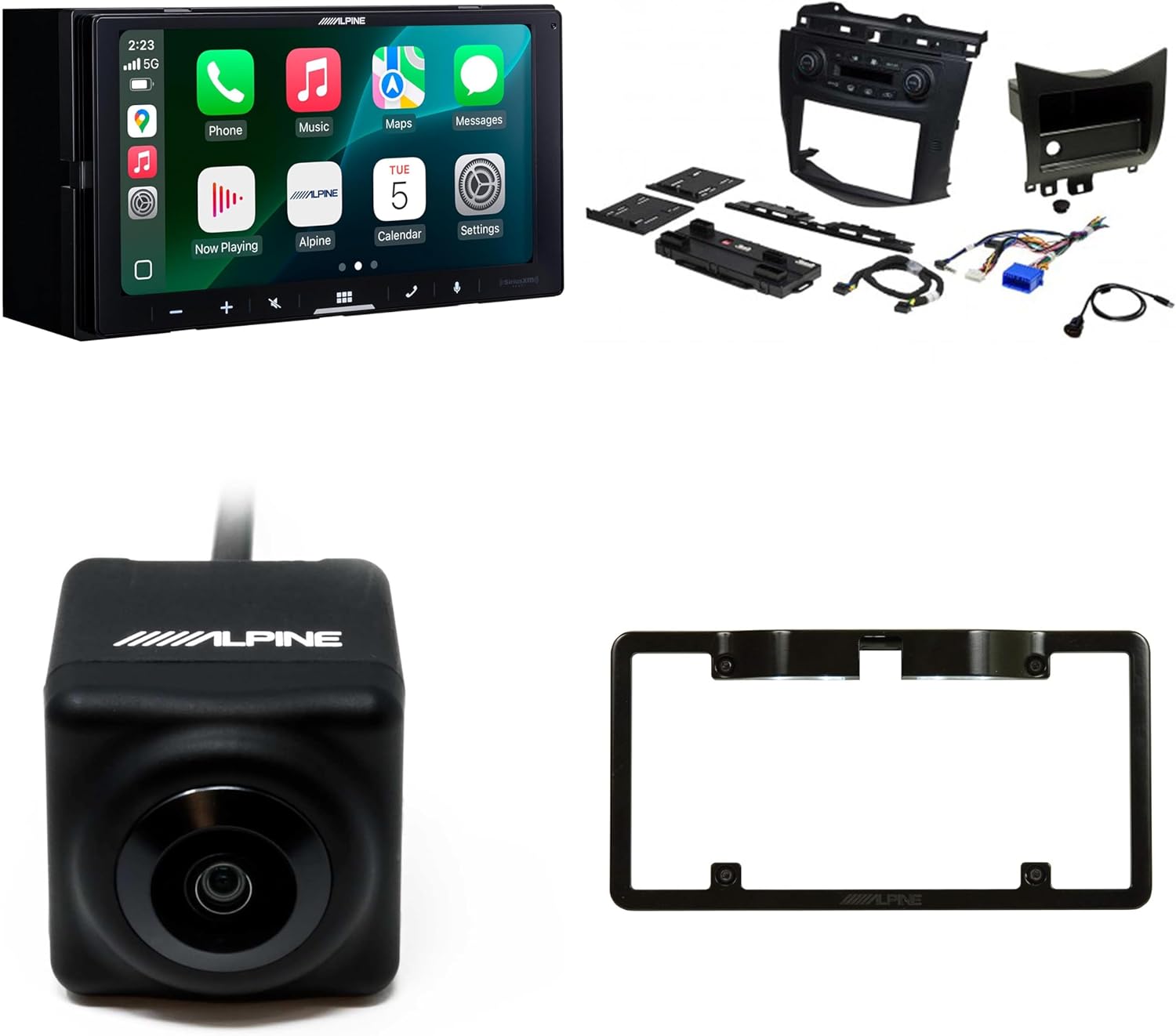

รูปที่ 1.1: เกินview of the Alpine iLX-W770 Digital Multimedia Receiver bundle, showing the receiver, PAC installation kit components, rear-view camera, and license plate frame.

2. ข้อมูลด้านความปลอดภัย

Please read all safety warnings and instructions carefully before installing or operating this product. Failure to follow these instructions may result in injury or damage to the product or vehicle.

• Professional installation is highly recommended for all components of this bundle.
• Disconnect the vehicle's negative battery terminal before beginning any installation work to prevent electrical shorts.
• Ensure all wiring is properly routed and secured to prevent interference with vehicle operation or damage from moving parts.
• Do not operate the receiver or view the camera display in a manner that distracts you from driving. Always prioritize safe driving.
• Verify all connections are secure and insulated to prevent short circuits.

3. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่ามีสินค้าทั้งหมดที่ระบุไว้ด้านล่างอยู่ในแพ็คเกจของคุณ:

• Alpine iLX-W770 Digital Multimedia Receiver
• PAC RPK4-HD1101 Radio Replacement Kit (includes dash kit, interface module, and vehicle-specific harnesses)
• Alpine HCE-C1100 HDR ด้านหลัง-View กล้อง
• Alpine KTX-C10LP License Plate Mounting Kit
• Associated wiring harnesses and mounting hardware for each component

4. การตั้งค่าและการติดตั้ง

Installation of this bundle requires technical knowledge and experience with car audio systems. It is strongly recommended to have the installation performed by a qualified professional.

4.1. Alpine iLX-W770 Digital Multimedia Receiver Installation

The iLX-W770 receiver is designed for double-DIN installation. Refer to the specific installation guide provided with the receiver for detailed wiring diagrams and mounting instructions.

• Ensure proper power, ground, and speaker connections.
• Connect the USB cable for wired CarPlay/Android Auto if desired.
• Connect the camera input cables for the rear-view กล้อง.

4.2. PAC RPK4-HD1101 Radio Replacement Kit Installation

This kit facilitates the seamless integration of the Alpine iLX-W770 into your 2003-2007 Honda Accord, retaining factory climate controls and steering wheel controls.

รูปที่ 4.1: Components of the PAC RPK4-HD1101 Radio Replacement Kit, including the dash bezel, interface module, and wiring harnesses.

1. Carefully remove the factory radio and climate control assembly from your vehicle.
2. Connect the PAC interface module and harnesses according to the instructions provided with the PAC kit. This module ensures retention of factory features.
3. Mount the Alpine iLX-W770 receiver into the new dash kit provided by PAC.
4. Install the new assembly into the vehicle's dashboard, ensuring all connections are secure and the dash kit fits flush.

4.3. Alpine HCE-C1100 HDR Rear-View การติดตั้งกล้อง

The HCE-C1100 camera provides enhanced visibility for reversing and parking maneuvers.

รูปที่ 4.2: ด้านหน้า view of the Alpine HCE-C1100 HDR Rear-View กล้อง.

1. Determine the optimal mounting location for the camera, typically above the license plate or near the trunk handle.
2. Route the camera cable through the vehicle's body to the receiver location, ensuring it is protected from pinching or damage.
3. Connect the camera's video output to the designated camera input on the Alpine iLX-W770 receiver.
4. Connect the camera's power wire to a reverse light circuit or a switched 12V source that activates when the vehicle is in reverse.

4.4. Alpine KTX-C10LP License Plate Mounting Kit Installation

This kit provides a convenient and secure mounting solution for the HCE-C1100 camera.

รูปที่ 4.3: The Alpine KTX-C10LP License Plate Mounting Kit with integrated LED illumination.

1. Mount the Alpine HCE-C1100 camera securely into the designated slot on the KTX-C10LP license plate frame.
2. Attach the assembled license plate frame to your vehicle's rear license plate mounting points.
3. Connect the integrated LEDs of the license plate frame to a suitable power source, such as the vehicle's license plate illumination wiring, for added visibility.

5. Operating Instructions (Alpine iLX-W770)

The Alpine iLX-W770 features a responsive 6.75-inch capacitive touchscreen display for intuitive control.

5.1. เปิด/ปิดเครื่อง

Press and hold the power button (usually located on the front panel) to turn the unit on or off. A short press typically mutes the audio.

5.2. อินเทอร์เฟซหน้าจอสัมผัส

Navigate through menus, select sources, and control settings by touching the icons and options displayed on the screen. Swipe gestures may be used for certain functions.

5.3. Apple CarPlay แบบไร้สายและ Android Auto

The iLX-W770 supports wireless connectivity for Apple CarPlay and Android Auto, allowing seamless integration of your smartphone's features.

• การจับคู่: Ensure Bluetooth is enabled on your smartphone. On the iLX-W770, navigate to the Bluetooth settings and pair your phone. Follow the on-screen prompts to enable CarPlay or Android Auto.
• การใช้งาน: Once connected, your phone's compatible apps (navigation, music, messaging) will appear on the receiver's screen. Use the touchscreen or voice commands (via Siri or Google Assistant) to interact.

5.4. Dual Camera Inputs

The receiver supports dual camera inputs, allowing you to connect and switch between multiple camera views (e.g., front and rear cameras).

• When the vehicle is shifted into reverse, the rear-view camera display will automatically activate.
• To manually switch between camera views (if multiple cameras are connected), access the camera menu on the receiver's interface.

5.5. การปรับแต่งเสียง

The iLX-W770 offers extensive audio tuning capabilities:

• Sound Boost Menu: Access preset sound profileหรือปรับแต่งของคุณเอง
• 13-Band Parametric EQ: Fine-tune the frequency response of your audio system for optimal sound quality.
• 6-Channel Time Correction: Adjust the sound delay for each speaker to create a precise sound stage.

5.6. SiriusXM Readiness

The unit is SiriusXM-ready. A separate SiriusXM Connect Vehicle Tuner and subscription are required to access SiriusXM satellite radio services.

5.7. ปุ่มควบคุมบนพวงมาลัย

Thanks to the PAC RPK4-HD1101 kit, your factory steering wheel controls will be retained and can be used to control basic functions of the Alpine iLX-W770, such as volume, track skip, and source selection.

6. การบำรุงรักษา

การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้ระบบ Alpine ของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด

• การทำความสะอาดหน้าจอ: ใช้ผ้านุ่มไม่เป็นขุยเช็ดหน้าจอสัมผัสเบาๆ สำหรับรอยเปื้อนฝังแน่น ให้เช็ดเบาๆampชุบผ้าด้วยน้ำหรือน้ำยาทำความสะอาดที่ปลอดภัยต่อหน้าจอ หลีกเลี่ยงวัสดุที่มีฤทธิ์กัดกร่อนหรือสารเคมีรุนแรง
• เลนส์กล้อง: Periodically clean the camera lens with a soft cloth to ensure a clear view.
• การอัปเดตซอฟต์แวร์: ตรวจสอบอัลไพน์ website periodically for firmware updates for the iLX-W770 receiver. Updates can improve performance and add new features.
• การดูแลทั่วไป: Keep the unit free from excessive dust and moisture. Avoid extreme temperatures.

7 การแก้ไขปัญหา

If you encounter issues with your Alpine system, refer to the following common troubleshooting steps:

If the problem persists after attempting these solutions, contact Alpine customer support or a certified installer.

8. ข้อมูลจำเพาะ

8.1. Alpine iLX-W770 Digital Multimedia Receiver

• แสดง: หน้าจอสัมผัสแบบ Capacitive ขนาด 6.75 นิ้ว
• การรวมสมาร์ทโฟน: Apple CarPlay ไร้สาย, Android Auto ไร้สาย
• คุณสมบัติเสียง: 13-Band Parametric EQ, 6-Channel Time Correction, Sound Boost Menu, Built-in Ampชีวิต
• อินพุตกล้อง: Dual Camera Inputs
• Satellite Radio: SiriusXM-Ready (tuner and subscription sold separately)

8.2. PAC RPK4-HD1101 Radio Replacement Kit

• ความเข้ากันได้: ฮอนด้าแอคคอร์ด 2003-2007
• คุณสมบัติ: Retains factory climate controls, retains factory steering wheel controls, supports single or dual zone climate control, includes dash kit, interface module, and harnesses.

8.3. Alpine HCE-C1100 HDR Rear-View กล้อง

• เซนเซอร์ภาพ: 1/4 inch CMOS with HDR (High Dynamic Range) technology
• Viewอิงมุม: แนวนอน 131 องศา แนวตั้ง 103 องศา
• ความต้านทานน้ำ: ระดับการป้องกัน IP68
• เอาท์พุต: NTSC video signal

8.4. Alpine KTX-C10LP License Plate Mounting Kit

• วัสดุ: โครงสร้างทนทาน
• คุณสมบัติ: Built-in LEDs for license plate illumination, designed for easy mounting of compatible Alpine cameras.

8.5. Bundle Physical Specifications

• ขนาดแพ็คเกจ: 17 x 17 x 15.25 นิ้ว
• น้ำหนักสินค้า: 14 ปอนด์
• ASIN: B0DP5BCNS9
• ยูพีซี: 840425807569

9. การรับประกันและการสนับสนุน

For detailed warranty information, please refer to the warranty card included with your product or visit the official Alpine webไซต์ เงื่อนไขและข้อกำหนดการรับประกันอาจแตกต่างกันไป

For technical support, product registration, or to find authorized service centers, please visit the official Alpine support webหรือติดต่อฝ่ายบริการลูกค้าโดยตรง โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเคลมประกัน

Alpine Official Webเว็บไซต์: www.alpine-usa.com
