1. บทนำ
Thank you for choosing Alpine E-Series EL-E65C 6.5-inch 2-Way Component Speakers. These speakers are designed to deliver high-quality audio reproduction in your vehicle. This manual provides essential information for proper installation, operation, and maintenance to ensure optimal performance and longevity of your product.
Image 1.1: Alpine EL-E65C Component Speaker System Overview
2. ข้อมูลด้านความปลอดภัย
Please read all safety instructions carefully before installation and operation. Failure to follow these guidelines may result in injury or damage to the product or vehicle.
- แนะนำการติดตั้งอย่างมืออาชีพ: เนื่องจากระบบเครื่องเสียงรถยนต์มีความซับซ้อน จึงขอแนะนำให้ติดตั้งโดยผู้เชี่ยวชาญ
- ความปลอดภัยทางไฟฟ้า: ก่อนเริ่มงานเกี่ยวกับระบบไฟฟ้าใดๆ ให้ถอดขั้วลบของแบตเตอรี่รถยนต์ออกก่อน เพื่อป้องกันการลัดวงจร
- การเดินสายไฟ: Ensure all wiring is correctly routed and secured to prevent pinching, chafing, or interference with vehicle operations. Use appropriate gauge wire for connections.
- ระดับเสียง: การฟังเสียงดังเป็นเวลานานอาจทำให้เกิดความเสียหายต่อการได้ยิน โปรดปรับระดับเสียงให้อยู่ในระดับที่ปลอดภัยและสบาย
- การระบายอากาศ : Ensure speakers are installed in locations that allow for proper ventilation to prevent overheating.
3. เนื้อหาบรรจุภัณฑ์
ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจก่อนดำเนินการติดตั้ง:
- 6.5-inch Woofers (2 units)
- Tweeters (2 units)
- External Crossovers (2 units)
- ฮาร์ดแวร์สำหรับติดตั้ง (สกรู, คลิป, ตะแกรง)
- คู่มือการใช้งาน (เอกสารนี้)
Image 3.1: EL-E65C Woofer and Tweeter Components
4. การตั้งค่าและการติดตั้ง
Proper installation is crucial for optimal sound performance. If you are unsure about any step, consult a professional car audio installer.
4.1. การวางแผนการติดตั้ง
- ที่ตั้ง: Identify suitable mounting locations for the 6.5-inch woofers (typically door panels) and tweeters (dash, A-pillars, or door panels).
- เคลียร์สต๊อก : Ensure sufficient mounting depth and clearance for both the woofers and tweeters.
- เส้นทางการเดินสายไฟ: Plan the routing of speaker wires from the amplifier/head unit to the crossover, and then to the woofers and tweeters, avoiding sharp edges and moving parts.
ภาพที่ 4.1: อดีตample Woofer Installation in a Car Door
4.2. การเชื่อมต่อสายไฟ
The EL-E65C is a 2-way component system, requiring external crossovers to separate audio frequencies for the woofer and tweeter.
- Crossover Input: เชื่อมต่อเอาต์พุตลำโพงจากของคุณ amplifier or head unit to the INPUT terminals of the passive crossover. Observe correct polarity (+ to + and - to -).
- การเชื่อมต่อวูฟเฟอร์: Connect the WOOFER output terminals of the crossover to the corresponding terminals on the 6.5-inch woofer.
- การเชื่อมต่อทวีตเตอร์: Connect the TWEETER output terminals of the crossover to the corresponding terminals on the tweeter.
- การเชื่อมต่อที่ปลอดภัย: Ensure all connections are tight and insulated to prevent short circuits and signal loss.
Refer to the specific wiring diagram provided with your product packaging for detailed connection points and polarity markings.

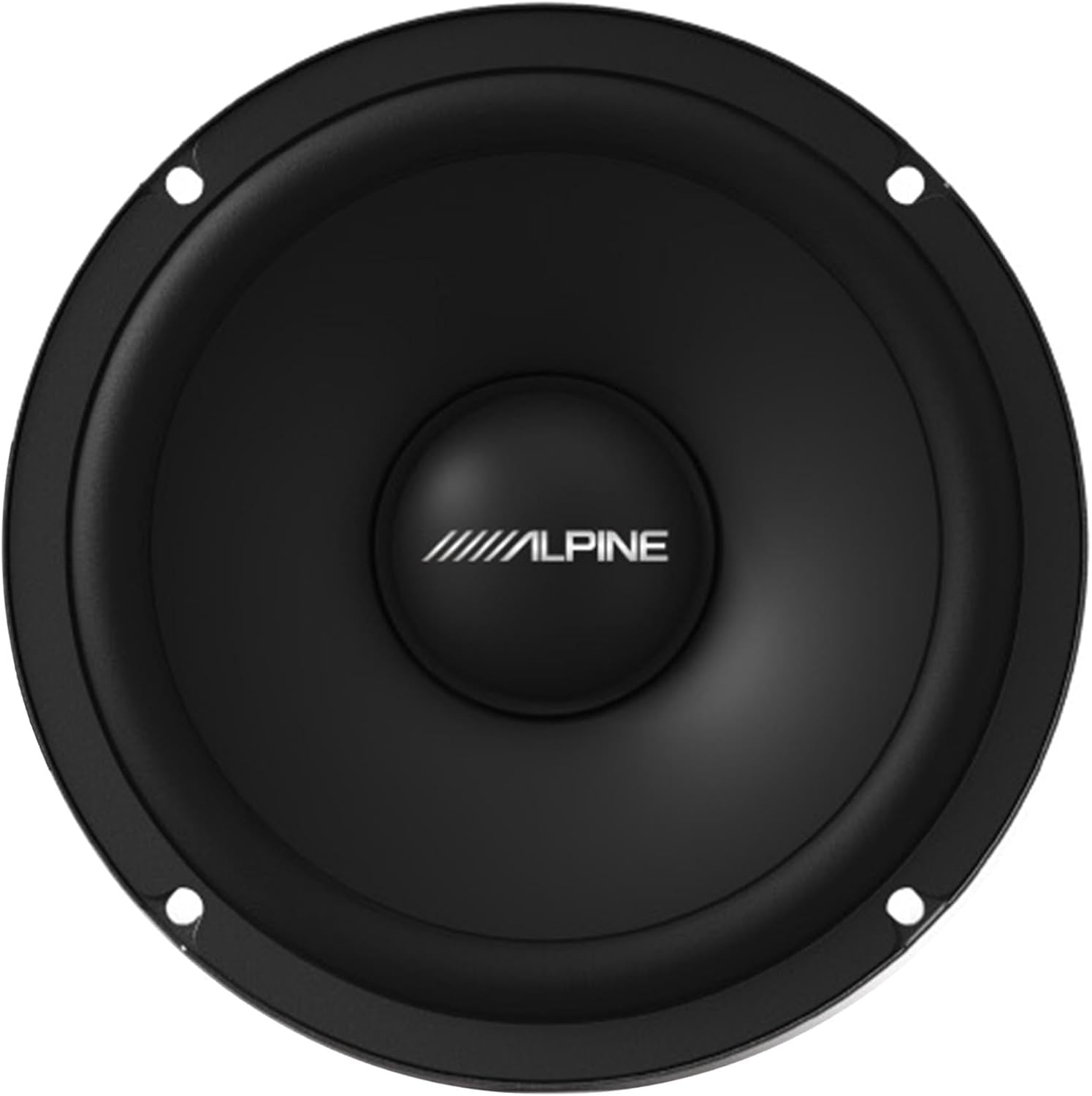

Image 4.2: Alpine EL-E65C Woofer Front View
5. คู่มือการใช้งาน
Once installed, the Alpine EL-E65C speakers operate as part of your vehicle's audio system. Their performance is directly influenced by the quality of the audio source and the settings of your head unit or ampชีวิต.
- การเพิ่มพลังเริ่มต้น: After installation, reconnect the vehicle battery. Turn on your head unit at a low volume.
- ตรวจสอบเสียง: Gradually increase the volume and check for clear audio from all speakers. Listen for any distortion or unusual noises.
- การตั้งค่าเสียง: Adjust the equalizer, balance, and fader settings on your head unit or amplifier to achieve your preferred sound profile. Avoid excessive bass or treble boost that can lead to distortion.
- ระยะเวลาการปรับตัว: Allow a break-in period of several hours of normal listening for the speaker components to fully settle and achieve their optimal sound characteristics.
6. การบำรุงรักษา
The Alpine EL-E65C speakers require minimal maintenance to ensure long-term performance.
- การทำความสะอาด: เช็ดตะแกรงและขอบลำโพงเบาๆ ด้วยผ้านุ่มและแห้ง หลีกเลี่ยงการใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
- การตรวจสอบ: ตรวจสอบการเชื่อมต่อลำโพงเป็นระยะๆ เพื่อให้แน่ใจว่ามีความแน่นหนา และตรวจสอบให้แน่ใจว่าไม่มีสายใดชำรุดหรือหลุดออกมา
- ปัจจัยด้านสิ่งแวดล้อม: Protect speakers from excessive moisture, direct sunlight, and extreme temperatures, which can degrade materials over time.
7 การแก้ไขปัญหา
If you encounter issues with your Alpine EL-E65C speakers, refer to the following common problems and solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีเสียงออกจากลำโพง | สายไฟหลวมหรือไม่ถูกต้อง; amplifier/head unit off; blown fuse; speaker damage. | Check all wiring connections and polarity. Ensure head unit/amplifier is powered on. Inspect fuses. If speakers are damaged, replacement may be necessary. |
| เสียงผิดเพี้ยนหรือไม่ชัดเจน | Volume too high; incorrect audio settings; loose speaker cone; ampการตัดลิเนียร์ | Reduce volume. Adjust equalizer settings. Inspect speaker cones for damage. Check ampการตั้งค่ากำไรของลิไฟเออร์ |
| ลำโพงตัวหนึ่งไม่ทำงาน | Loose connection to that specific speaker or crossover; faulty speaker wire; damaged speaker. | Verify connections at the crossover and speaker terminals. Test speaker wire continuity. Swap speakers (if possible) to isolate the issue. |
| เสียงหึ่งหรือเสียงหึ่งๆ | Ground loop issue; interference from power cables; faulty audio cable. | Ensure proper grounding. Reroute power and audio cables separately. Check audio cables for damage. |
If these steps do not resolve the issue, contact Alpine customer support or a qualified service technician.
8. ข้อมูลจำเพาะ
Key technical specifications for the Alpine EL-E65C E-Series Component Speakers:
- ประเภทลำโพง: ระบบส่วนประกอบ 2 ทาง
- ขนาดลำโพง: วูฟเฟอร์ขนาด 6.5 นิ้ว
- การจัดการพลังงานสูงสุด: กำลังขับ 160 วัตต์ต่อลำโพง
- การจัดการพลังงาน RMS: กำลังขับ 40 วัตต์ต่อลำโพง
- อิมพีแดนซ์ที่กำหนด: 4 โอห์ม
- การตอบสนองความถี่: 65 เฮิรตซ์ – 20 กิโลเฮิรตซ์
- ความไว: 90 เดซิเบล
- ประเภทการติดตั้ง: แบบฝัง (ทวีตเตอร์)
- ขนาดสินค้า : 8.27"D x 4.72"W x 18.11"H (Packaging)
- น้ำหนักสินค้า: 5.2 ปอนด์
9. การรับประกันและการสนับสนุน
The Alpine EL-E65C E-Series Component Speakers are covered by a การรับประกันจากผู้ผลิต 1 ปี ตั้งแต่วันที่ซื้อ การรับประกันนี้ครอบคลุมถึงข้อบกพร่องในวัสดุและฝีมือการผลิตภายใต้การใช้งานปกติ
For warranty claims, technical support, or service inquiries, please contact Alpine customer service or visit the official Alpine webไซต์ โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ยืนยันการรับประกัน
ผู้ผลิต: อัลไพน์
