1. บทนำ
This manual provides detailed instructions for the installation, operation, and maintenance of your Ctronics 4K 30x Optical Zoom Security Camera. Please read this manual thoroughly before using the product to ensure proper functionality and safety.
Figure 1.1: Ctronics 4K 30x Optical Zoom Security Camera (Model CTIPC-870C)
2. คุณสมบัติของผลิตภัณฑ์
- Real 4K UHD & 30X Optical 3D Zoom: Equipped with a Sony IMX415 sensor and SSC335Q chipset, delivering 3840×2160 resolution. Features 30X optical 3D zoom for clear distant details and smooth 355° pan and 90° tilt for 360° coverage.
- 180m Infrared & 80m Full-Color Night Vision: Utilizes 4 convex lenses, 2 laser spotlights, and 4 infrared lasers for night vision up to 180 meters in black & white IR mode and 80 meters in full-color.
- Smart Detection & Auto Tracking with Zoom: AI detection for humans, vehicles, and pets. Automatically tracks detected targets with intelligent zoom. Triggers custom voice alerts, spotlights, and app notifications. Returns to original guard position after tracking.
- Dual-Band Wi-Fi & Quick Bluetooth Setup: Supports both 2.4GHz and 5GHz Wi-Fi for stable connections. Bluetooth pairing via the "Ctronics Pro" app enables quick setup.
- Privacy Masking & Flexible Storage Options: Customizable video mask for sensitive areas. Supports local storage via microSD card (up to 256GB, not included) and secure cloud storage (7-day free trial).
3. อะไรอยู่ในกล่อง
The package for your Ctronics 4K 30x Optical Zoom Security Camera includes:
- 1 x 4K Security Camera
Note: Additional accessories such as power adapter, mounting screws, and user manual may also be included. Please check your specific product packaging.
4. คู่มือการติดตั้ง
4.1 การติดตั้งทางกายภาพ
The camera is designed for outdoor usage and wall mounting. Ensure the mounting surface is stable and can support the camera's weight.
- Choose a suitable location for installation, ensuring clear line of sight for surveillance.
- Use the provided mounting template (if applicable) to mark drill holes on the wall.
- เจาะรูและใส่พุกยึดผนังหากจำเป็น
- Secure the camera's mounting bracket to the wall using the provided screws.
- ติดตั้งกล้องเข้ากับขาตั้งที่ติดตั้งไว้
- เชื่อมต่ออะแดปเตอร์แปลงไฟเข้ากับกล้องและเต้ารับไฟฟ้า
4.2 Network Configuration (Wi-Fi & Bluetooth)
The camera supports dual-band Wi-Fi (2.4GHz and 5GHz) and features quick Bluetooth setup.
- Download the "Ctronics Pro" app from your mobile device's app store.
- เปิดแอปและสร้างบัญชีหรือเข้าสู่ระบบ
- Follow the in-app instructions to add a new device. The app will guide you through Bluetooth pairing for quick setup.
- Select your Wi-Fi network (2.4GHz or 5GHz) and enter the password when prompted.
- Once connected, the camera will be accessible via the app.
Figure 4.1: Connectivity and Storage Options

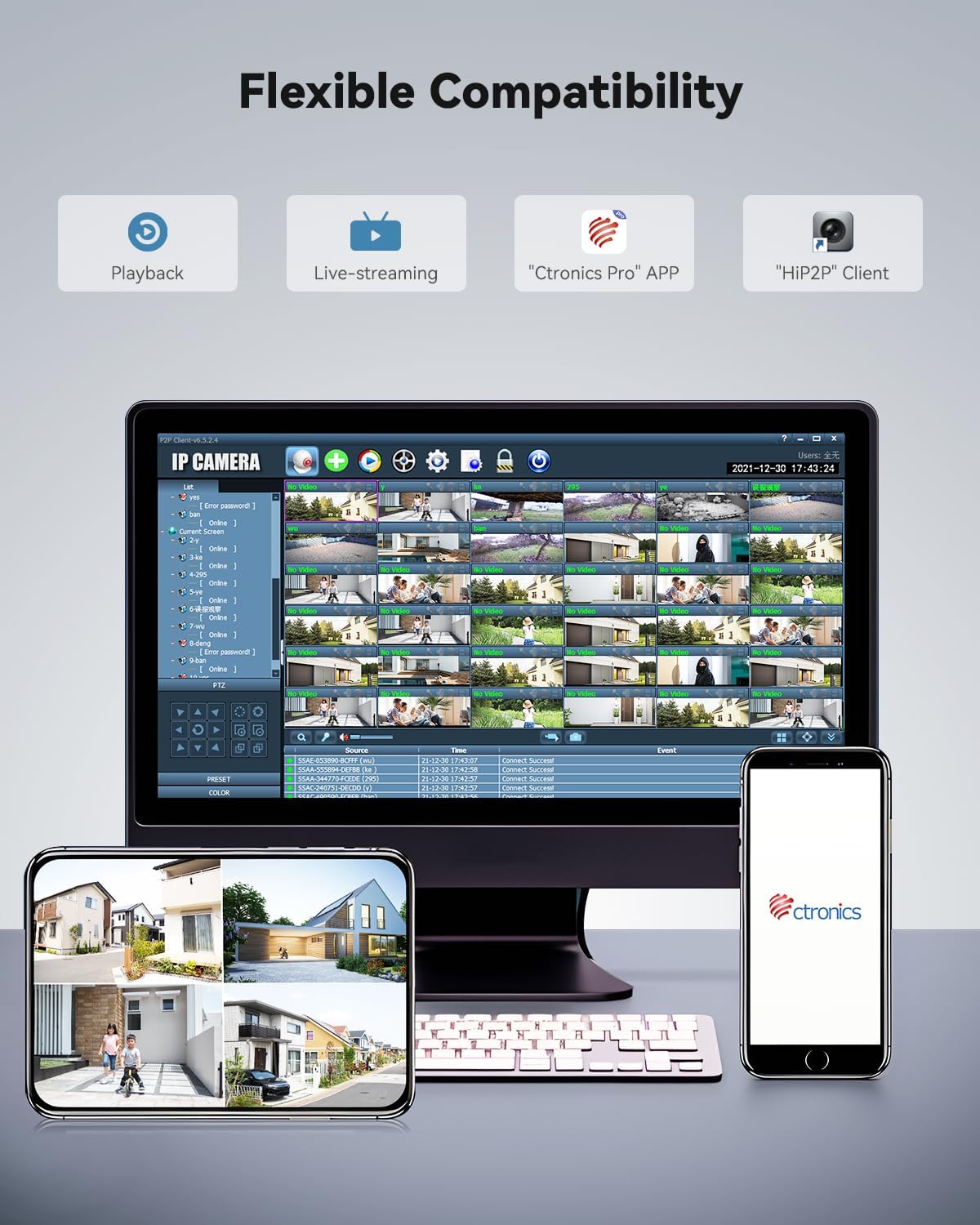

Figure 4.2: Flexible Compatibility with Ctronics Pro App and HIP2P Client
5. คู่มือการใช้งาน
5.1 สด View และการเล่น
Access the "Ctronics Pro" app or "HIP2P" client on your desktop to view อยู่ footagอีหรืออีกครั้งview เหตุการณ์ที่บันทึกไว้
- Live-streaming: เลือกกล้องจากรายการอุปกรณ์ของคุณเพื่อ view วิดีโอแบบเรียลไทม์
- การเล่นซ้ำ: Navigate to the playback section to access recordings stored on the microSD card or cloud.
5.2 การควบคุมการแพน การเอียง และการซูม (PTZ)
The camera offers 355° pan, 90° tilt, and 30x optical zoom capabilities.
- Use the directional controls within the app to pan (horizontal movement) and tilt (vertical movement) the camera.
- Use the zoom controls to optically zoom in or out.
Figure 5.1: 30X Optical Zoom Capability
5.3 โหมดการมองเห็นตอนกลางคืน
The camera automatically switches between day and night vision modes. You can also manually adjust settings if available in the app.
- กล้องมองกลางคืนอินฟราเรด (IR): ให้ข้อมูลขาวดำที่ชัดเจนtage up to 180 meters in low light or total darkness.
- การมองเห็นตอนกลางคืนแบบสีเต็มรูปแบบ: Provides vivid color footage up to 80 meters in low light conditions.

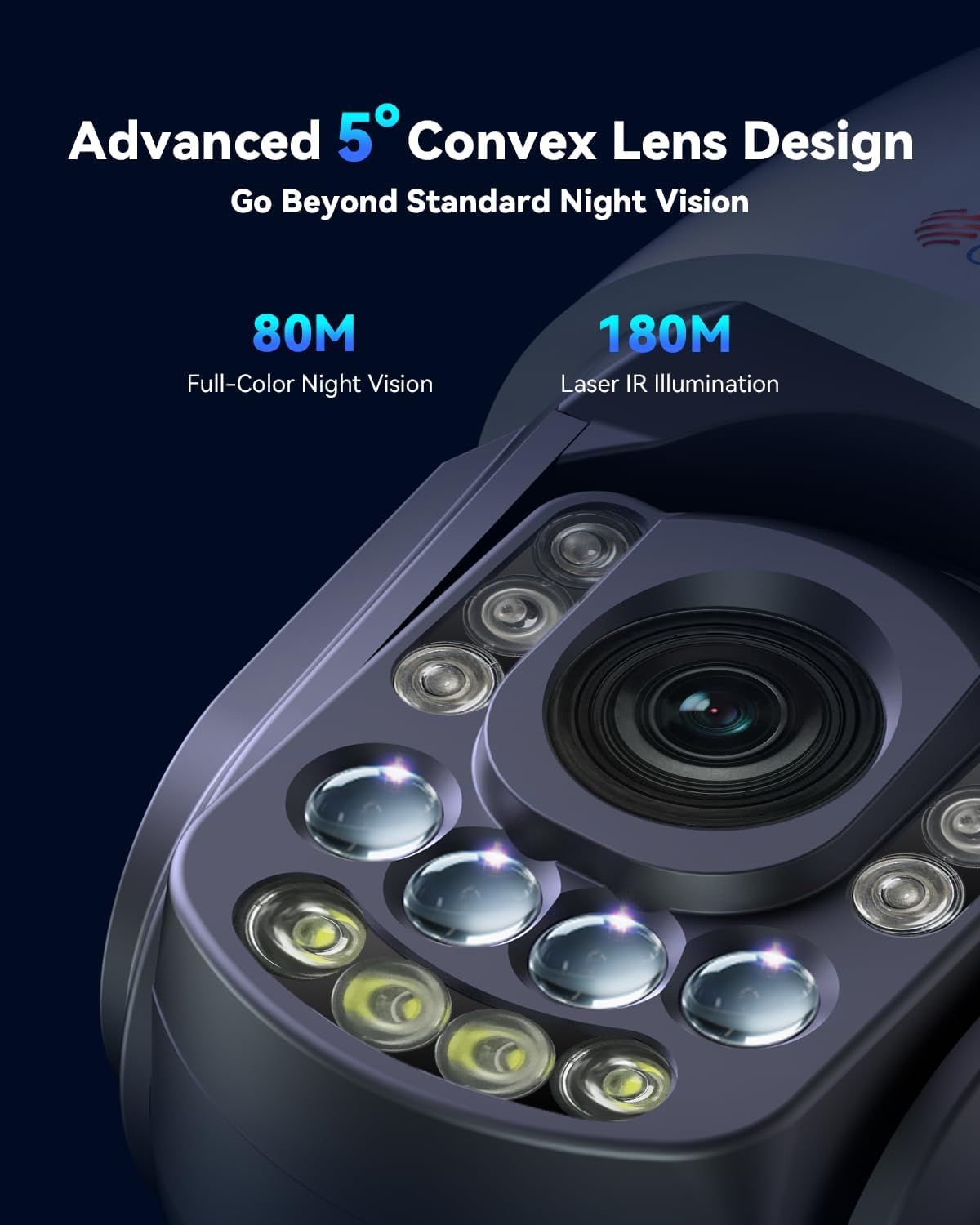

Figure 5.2: Advanced Night Vision Technology
Figure 5.3: Night Vision Range and Clarity
5.4 การตรวจจับอัจฉริยะและการติดตามอัตโนมัติ
Configure AI detection settings to receive alerts for specific events.
- In the app settings, enable AI detection for humans, vehicles, or pets.
- Activate auto-tracking. When a detected object enters the camera's view, it will automatically track the object and zoom in.
- Set up custom voice alerts and spotlight activation for detected events.
- Configure the camera to return to its original guard position after tracking is complete.
Figure 5.4: AI Detection and Auto-Tracking in Action
Figure 5.5: Powerful Sound and Light Alerts
5.5 Preset and Cruise Features
Set up specific points and patrol routes for automated surveillance.
- จุดตั้งค่าล่วงหน้า: Define up to 60 specific viewing angles that the camera can quickly move to.
- Patrol Lines: Create up to 2 automated patrol routes for the camera to follow, cycling through defined preset points.
Figure 5.6: Preset and Cruise Features for 360° Coverage
5.6 ตัวเลือกการจัดเก็บข้อมูล
The camera supports both local and cloud storage.
- การ์ด MicroSD: Insert a microSD card (up to 256GB, not included) into the designated slot for local recording.
- การเก็บข้อมูลบนคลาวด์: Utilize the secure cloud storage option, which includes a 7-day free trial.
- FTP/NVR: The camera also supports FTP and NVR (Network Video Recorder) for continuous 24/7 recording.
5.7 การปิดบังความเป็นส่วนตัว
To protect sensitive areas from being recorded:
- Access the privacy masking settings in the app.
- Define custom video mask zones to block out specific areas from recording.
6. การบำรุงรักษา
การบำรุงรักษาตามปกติจะช่วยให้กล้องของคุณมีประสิทธิภาพสูงสุดและมีอายุการใช้งานยาวนาน
- การทำความสะอาด: ค่อยๆ เช็ดเลนส์และตัวกล้องด้วยผ้าเนื้อนุ่มและแห้งamp ผ้า หลีกเลี่ยงน้ำยาทำความสะอาดหรือตัวทำละลายที่มีฤทธิ์กัดกร่อน
- อัพเดตเฟิร์มแวร์: Check the "Ctronics Pro" app regularly for firmware updates. Keeping the firmware updated ensures the latest features and security patches.
- การตรวจสอบสายเคเบิล: Periodically inspect power and network cables for any signs of wear or damage.
- การปกป้องสิ่งแวดล้อม: Ensure the camera's waterproof rating (IP66) is maintained by ensuring all covers and seals are properly secured.
7 การแก้ไขปัญหา
หัวข้อนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบเจอ
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| Camera offline/No connection | Poor Wi-Fi signal, incorrect Wi-Fi password, power issue. | Check Wi-Fi signal strength, re-enter Wi-Fi password in app, ensure power adapter is securely connected. Try restarting the camera and router. |
| คุณภาพของภาพไม่ดี | Dirty lens, low light conditions, network bandwidth. | Clean the camera lens. Ensure adequate lighting for full-color night vision. Check network speed. |
| ระบบติดตามอัตโนมัติใช้งานไม่ได้ | Feature not enabled, object too far/small, environmental interference. | Ensure auto-tracking and AI detection are enabled in app settings. Verify the object is within detection range and size. |
| ไม่มีการบันทึกไปยังการ์ด SD | SD card full, corrupted, or not inserted correctly. Recording schedule not set. | Check SD card status in app, format or replace if necessary. Ensure recording schedule or motion detection recording is enabled. |
8. ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| ชื่อรุ่น | CTIPC-870C |
| การใช้งานภายใน/ภายนอกอาคาร | กลางแจ้ง |
| ความละเอียดในการจับภาพวิดีโอ | 3840 (4K UHD) |
| ความละเอียดของภาพนิ่งที่มีประสิทธิภาพ | 8 MP |
| ซูมออปติคอล | 30 เท่า |
| ช่วงการมองเห็นตอนกลางคืน | 150 Meters (IR), 80 Meters (Full-Color) |
| เทคโนโลยีการเชื่อมต่อ | Wireless (Wi-Fi 2.4/5GHz, Bluetooth) |
| ตัวเลือกการจัดเก็บข้อมูล | Micro SD (up to 256GB), Cloud, FTP, NVR |
| แหล่งพลังงาน | สายไฟ (12 โวลต์ 12 วัตต์) |
| วัสดุ | โลหะ |
| ระดับความต้านทานต่อน้ำ | กันน้ำ (IP66) |
| ขนาดรายการ (ยาว x กว้าง x สูง) | 7.48 x 5.51 x 11.02 นิ้ว |
| น้ำหนักสินค้า | 5.52 ปอนด์ |
| วิธีการควบคุม | App (Ctronics APP) |
9. วิดีโอผลิตภัณฑ์อย่างเป็นทางการ
Video 9.1: Real 4K Clarity. True 30X Precision. This video demonstrates the camera's 4K resolution and 30x optical zoom capabilities, showcasing its clarity and precision in various scenarios.
10. การรับประกันและการสนับสนุน
Ctronics products typically come with a manufacturer's warranty. For specific warranty details, please refer to the warranty card included with your product or visit the official Ctronics webเว็บไซต์.
For technical support, troubleshooting assistance, or any inquiries regarding your camera, please contact Ctronics customer service. Contact information can usually be found on the product packaging, the official Ctronics website, or within the "Ctronics Pro" app.
As noted in customer reviews, Ctronics provides responsive customer support, often assisting with setup and feature activation.
