1. บทนำ
This manual provides detailed instructions for the installation, operation, and maintenance of your STUDIOFINIX 100W In-Wall Volume Control Knob, Model ST-VCP-100. This device is designed to provide convenient, in-wall volume adjustment for your home audio system, featuring impedance matching for speaker and ampการป้องกันไลไฟเออร์
คุณสมบัติหลัก:
- 100W power handling capacity.
- Impedance matching for connecting multiple speaker pairs.
- Easy-to-install wall-mounted design.
- 12-position adjustable volume control.
- Passive design, requiring no external power.
2. เนื้อหาบรรจุภัณฑ์
โปรดตรวจสอบว่ารายการทั้งหมดที่ระบุไว้ด้านล่างมีอยู่ในแพ็คเกจของคุณหรือไม่:
- Volume Controller (1)
- Panel (3) - 1 pre-installed, 2 additional for color options
- Terminals (2)
- Panel Screws (6)
- สกรูยึด (2)
- คู่มือการใช้งาน (1)
Image: All components included in the STUDIOFINIX ST-VCP-100 package, including the volume controller, multiple faceplates, terminals, and screws.
3. การตั้งค่าและการติดตั้ง
ข้อมูลด้านความปลอดภัย: Before beginning installation, ensure that power to the amplifier/receiver is turned OFF and disconnected from the main power source. Always consult a qualified electrician if you are unsure about any electrical wiring procedures.
เครื่องมือที่จำเป็น:
- ไขควง (หัวแฉก)
- ระบำลวด
- Electrical box (standard single-gang or double-gang, depending on installation)
ขั้นตอนการติดตั้ง:
- เตรียมเดินสายไฟ: เดินสายลำโพงจาก... amplifier/receiver to the location of the volume control, and from the volume control to your speakers. Ensure sufficient wire length for connections.
- ติดตั้งกล่องไฟฟ้า: Install a standard electrical box in the desired wall location.
- เชื่อมต่อสายลำโพง:
- Strip approximately 1/4 inch of insulation from the ends of all speaker wires.
- ต่อสายลำโพงจาก amplifier/receiver to the 'INPUT' terminals on the volume control. Match positive (+) and negative (-) terminals for Left (L) and Right (R) channels.
- Connect the speaker wires leading to your speakers to the 'OUTPUT' terminals on the volume control. Again, ensure correct polarity (+/-) and channel (L/R) matching.
Image: A diagram illustrating the wiring connections from an amplifier/receiver to the STUDIOFINIX volume control and then to multiple speakers, highlighting input and output terminals.
- Secure Volume Control: Carefully push the wired volume control into the electrical box. Use the provided mounting screws to secure the volume control bracket to the electrical box.
- Attach Faceplate and Knob: Place the desired faceplate over the volume control and secure it with the panel screws. Push the volume knob onto the shaft until it is firmly seated.
Image: The STUDIOFINIX volume control unit being inserted into a wall opening, demonstrating the in-wall installation process.
ภาพ: รายละเอียด view of the rear of the STUDIOFINIX volume control, highlighting the screw terminals for speaker wire connections and the internal transformer.
4. คู่มือการใช้งาน
The STUDIOFINIX ST-VCP-100 features a simple rotary knob for volume adjustment.
- เปิด/ปิดเครื่อง: Rotate the knob counter-clockwise until it clicks into the 'OFF' position to turn off the audio to the connected speakers. Rotate clockwise to turn on and increase volume.
- การปรับระดับเสียง: Rotate the knob clockwise to increase the volume and counter-clockwise to decrease it. The knob provides 12 distinct steps of volume adjustment, from minimum ('OFF') to maximum ('MAX').
Image: Close-up of the volume control knob, indicating its 12-position adjustable range from off to maximum volume.
5. การบำรุงรักษา
The STUDIOFINIX ST-VCP-100 requires minimal maintenance.
- การทำความสะอาด: To clean the faceplate, gently wipe it with a soft, dry cloth. Avoid using abrasive cleaners or solvents, as these may damage the finish.
- การตรวจสอบ: Periodically check the connections to ensure they remain secure.
6 การแก้ไขปัญหา
If you encounter issues with your volume control, please refer to the following common problems and solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีเสียงออกจากลำโพง | Volume knob is in 'OFF' position. สายไฟหลวมหรือไม่ถูกต้อง Amplifier/receiver is off or muted. | หมุนปุ่มตามเข็มนาฬิกาเพื่อเพิ่มระดับเสียง Check all speaker wire connections at the volume control and amplifier/speakers for correct polarity and secure fit. ทำให้มั่นใจ amplifier/receiver is powered on and not muted. |
| Distorted or low sound. | ขั้วสายไฟไม่ถูกต้อง โอเวอร์ไดร์ฟ amplifier หรือลำโพง สายลำโพงชำรุด | Verify positive (+) and negative (-) connections are consistent throughout the system. ลด amplifier volume or volume control setting. ตรวจสอบสายลำโพงว่ามีรอยชำรุดหรือไม่ และเปลี่ยนใหม่หากจำเป็น |
| Volume does not change. | Knob not properly seated. ความล้มเหลวของส่วนประกอบภายใน | Remove and re-seat the volume knob firmly onto the shaft. If the issue persists, contact STUDIOFINIX customer support. |
7. ข้อมูลจำเพาะ
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขรุ่น | ST-VCP-100 |
| การจัดการพลังงาน | 100W (สูงสุด) |
| โหมดการทำงาน | คู่มือ |
| ประเภทตัวกระตุ้น | ลูกบิด |
| จำนวนตำแหน่ง | 8 (Impedance Matching) / 12 (Volume Steps) |
| ประเภทขั้วต่อ | ขั้วต่อสกรู |
| ประเภทวงจร | ขนาน |
| วัสดุติดต่อ | โลหะ |
| การให้คะแนนการคุ้มครองระหว่างประเทศ | IP54 |
| ขนาดแพ็คเกจ | 5.16 x 3.9 x 3.39 นิ้ว |
| น้ำหนักสินค้า | 1.21 ปอนด์ |

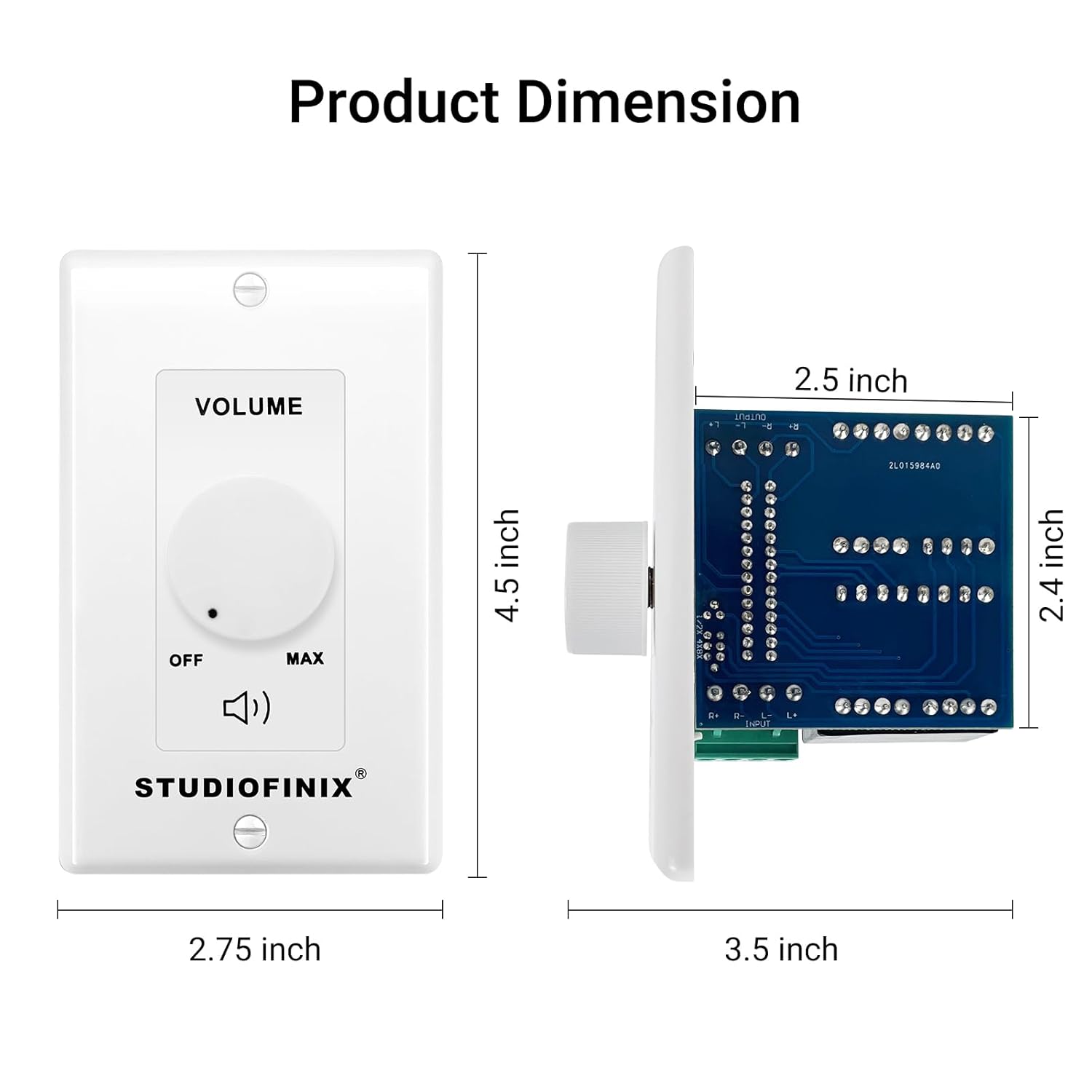

Image: A technical drawing illustrating the front and side dimensions of the STUDIOFINIX ST-VCP-100 volume control unit in inches.
8. การรับประกันและการสนับสนุน
STUDIOFINIX products are designed for reliability and performance. For warranty information or technical support, please refer to the contact details provided with your purchase documentation or visit the official STUDIOFINIX webไซต์ โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ในการเรียกร้องการรับประกัน
