Okin Dual Motor Electric Standing Desk Frame

1. บทนำ

This manual provides detailed instructions for the assembly, operation, and maintenance of your Okin Dual Motor Electric Standing Desk Frame. Please read this manual thoroughly before installation and use to ensure proper function and safety.

The Okin Dual Motor Electric Standing Desk Frame is designed to enhance your workspace by allowing seamless transitions between sitting and standing positions. It features a robust steel construction, dual high-performance motors, and an intuitive memory controller for personalized height settings.

2. ข้อมูลด้านความปลอดภัย

• ควรตรวจสอบให้แน่ใจเสมอว่าโต๊ะยึดติดกับพื้นอย่างแน่นหนาเพื่อป้องกันการล้ม
• ห้ามน้ำหนักเกินขีดจำกัดสูงสุด 270 ปอนด์ (122.5 กก.)
• โปรดกันเด็กและสัตว์เลี้ยงให้อยู่ห่างจากโต๊ะทำงานขณะทำการผ่าตัด
• Ensure no obstacles are in the path of the desk frame during height adjustments.
• Do not open the motor housing or control box. Refer all servicing to qualified personnel.
• ตัดการเชื่อมต่อไฟฟ้าก่อนทำความสะอาดหรือดำเนินการบำรุงรักษาใดๆ

3. รายการส่วนประกอบ

Before beginning assembly, verify that all components are present and undamaged. The package includes the following:

• Desk Frame (legs, crossbar, feet)
• ควบคุมหน่วยความจำ
• อะแดปเตอร์แปลงไฟและสายเคเบิล
• Motor Connection Cables
• Assembly Hardware (screws, washers, Allen wrenches)
• คู่มือการติดตั้ง

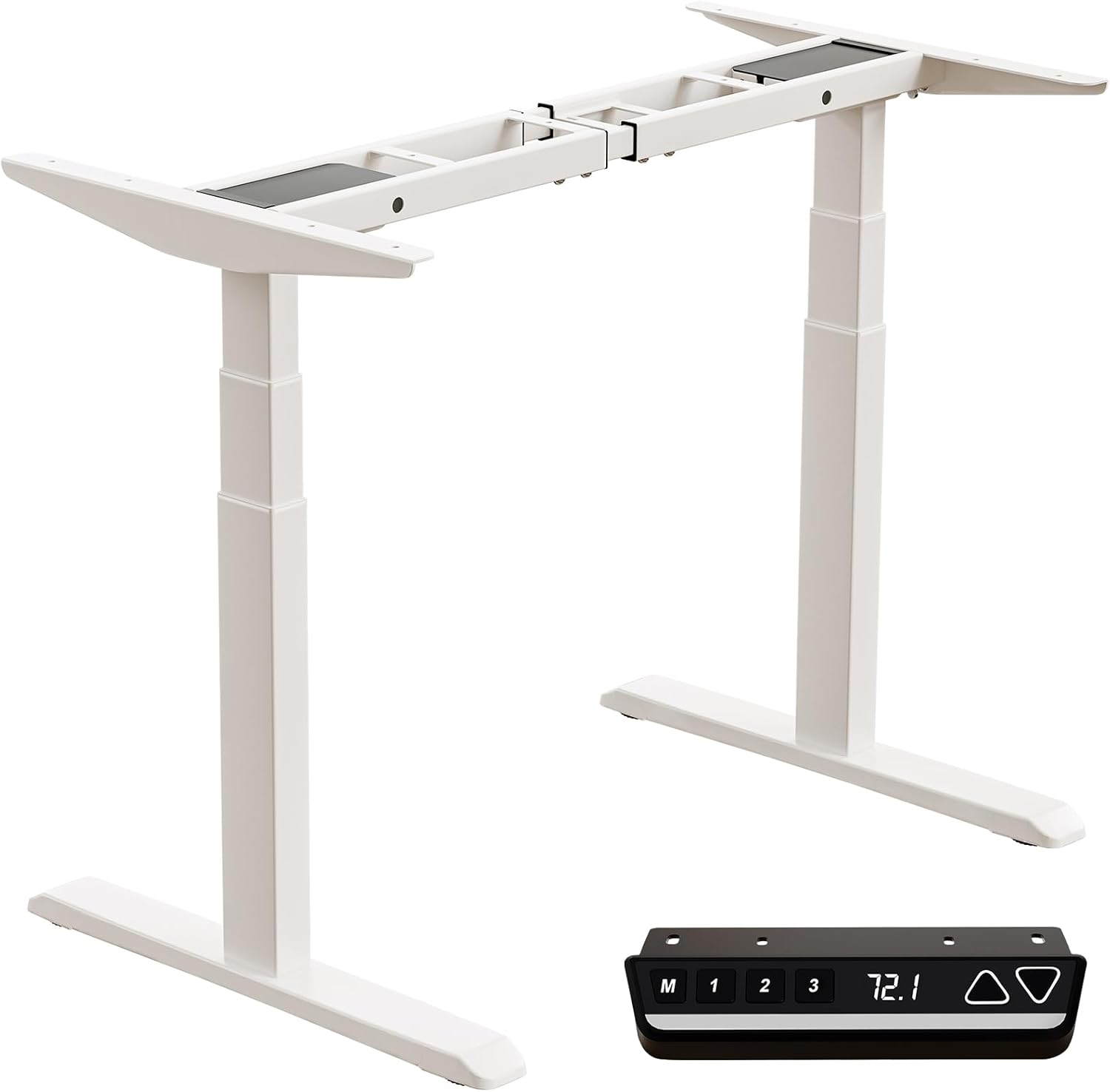

Image: All components of the Okin Dual Motor Electric Standing Desk Frame, including the white frame, feet, and the black memory controller.

4. การติดตั้งและการประกอบ

The Okin Dual Motor Electric Standing Desk Frame is designed for easy assembly. A complete installation manual is included with your product. Follow the steps below for a general overview:

1. แกะส่วนประกอบ: ถอดชิ้นส่วนทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวังและวางบนพื้นผิวที่สะอาดและเรียบ
2. Assemble Legs and Feet: Attach the feet to the bottom of the desk legs using the provided hardware.
3. เชื่อมต่อคานขวาง: Secure the adjustable crossbar between the two leg columns. Ensure it is extended to your desired width for your desktop.
4. Install Motors and Controller: Connect the dual motors to the leg columns and the control box. Mount the memory controller to your preferred location on the desk frame, ensuring the extra-long cable provides flexibility for placement (left or right).
5. Attach Desktop (Not Included): Place your chosen desktop (recommended sizes: 47.2"x23.6" to 78.8"x39.4", minimum thickness 0.6") onto the assembled frame and secure it using appropriate screws.
6. การจัดการสายเคเบิล: Organize and secure all cables to prevent tangling and ensure smooth operation.

Image: Diagram illustrating the assembly of the desk frame and the placement of a desktop, with suggested desktop dimensions and minimum thickness.

ภาพ: เหนือศีรษะ view showing the flexible placement of the controller on either the left or right side of the desk frame, highlighting the 51.2-inch extra-long cable for convenience.

5. คู่มือการใช้งาน

The Okin Electric Standing Desk Frame features an intuitive control panel for easy height adjustment and memory functions.

Image: Close-up of the multi-function intelligent keypad, showing buttons for memory presets (M, 1, 2, 3), LED screen display, and up/down arrows.

• การปรับความสูง: ใช้ ขึ้น (▲) และ ลง (▼) arrow buttons to smoothly raise or lower the desk to your desired height. The current height is displayed on the LED screen. The desk operates at a quiet 48 dB.
• การตั้งค่าหน่วยความจำ: The controller allows you to save up to three favorite height settings.
  1. ปรับโต๊ะให้อยู่ในระดับความสูงที่คุณต้องการ
  2. กดปุ่ม M กดปุ่ม หน้าจอจะแสดง 'S-'
  3. Within 3 seconds, press the desired memory button (1, 2, หรือ 3) to save the current height.
  4. หากต้องการเรียกดูความสูงที่บันทึกไว้ เพียงกดปุ่มหน่วยความจำที่เกี่ยวข้อง (1, 2, หรือ 3).
• Change Display Unit (CM/IN): The controller allows you to switch between centimeters (CM) and inches (IN) for height display. Refer to the detailed installation manual for specific instructions on how to toggle this setting.

Image: Visual representation of the desk frame adjusting from its minimum height of 23.7 inches to its maximum height of 49.3 inches.

6. การบำรุงรักษา

To ensure the longevity and optimal performance of your Okin Electric Standing Desk Frame, follow these simple maintenance guidelines:

• การทำความสะอาด: Wipe with a dry cloth. Avoid using abrasive cleaners or solvents that could damage the finish.
• การตรวจสอบปกติ: ตรวจสอบสกรูและข้อต่อทั้งหมดเป็นระยะเพื่อให้แน่ใจว่าขันแน่นดี ขันให้แน่นอีกครั้งหากจำเป็น
• การจัดการสายเคเบิล: Ensure cables remain tidy and are not pinched or tangled, which could affect motor operation.
• การกระจายน้ำหนัก: Distribute weight evenly on the desktop to prevent strain on the motors and frame.

7 การแก้ไขปัญหา

If you encounter any issues with your desk frame, please refer to the following common troubleshooting tips:

• โต๊ะไม่เคลื่อนไหว:
  • Check if the power cable is securely plugged into both the wall outlet and the control box.
  • Ensure all motor connection cables are properly seated.
  • If the display shows an error code, consult the detailed installation manual for specific error interpretations and solutions.
• การเคลื่อนไหวที่ไม่สม่ำเสมอ:
  • ตรวจสอบให้แน่ใจว่าโต๊ะอยู่บนพื้นผิวเรียบ
  • Verify that the weight on the desktop is evenly distributed and does not exceed the maximum capacity.
• เสียงที่ผิดปกติ:
  • While the desk operates quietly (48 dB), any new or loud noises may indicate an issue. Check for loose components or obstructions.

If the problem persists after attempting these solutions, please contact Okin customer support for assistance.

8. ข้อมูลจำเพาะ

Image: Detailed dimensions of the adjustable steel frame, showing minimum and maximum lengths and heights.

ภาพ: ภาพประกอบของ 3-stage sturdy frame design, emphasizing strong support and excellent durability.

Image: Visual representation highlighting the two high-performance motors and the 270 lbs weight capacity of the desk frame.

9. การรับประกันและการสนับสนุน

Okin is committed to providing quality products and customer satisfaction. While specific warranty details are not provided in this manual, please refer to your purchase documentation or the product listing on Amazon for warranty information.

For any questions, concerns, or assistance with setup or operation, our dedicated support team is ready to help. You can typically find contact information for Okin America support on the product's Amazon page or through the Okin brand store: ร้าน Okin บน Amazon.
