1. บทนำ
This manual provides comprehensive instructions for the installation, operation, and maintenance of your Vimar 02912.G Wi-Fi Thermostat. This device allows for local and remote control of your heating and air conditioning systems, ensuring optimal comfort and energy efficiency. Please read this manual thoroughly before installation and use to ensure safe and correct operation.
2. ข้อมูลด้านความปลอดภัย
คำเตือน: Electrical installation should only be performed by qualified personnel. Disconnect power at the main circuit breaker before installing or servicing the thermostat to prevent electrical shock and equipment damage.
- Ensure the power supply is disconnected before any wiring work.
- ปฏิบัติตามรหัสและข้อบังคับด้านไฟฟ้าในท้องถิ่นทั้งหมด
- อย่าให้เทอร์โมสตัทโดนน้ำหรืออยู่ในสภาพแวดล้อมที่มีความชื้นสูง
- อย่าพยายามซ่อมแซมหรือดัดแปลงอุปกรณ์ด้วยตนเอง โปรดติดต่อช่างผู้ชำนาญการ
3. เนื้อหาบรรจุภัณฑ์
ตรวจสอบว่าแพ็คเกจของคุณมีรายการต่อไปนี้:
- Vimar 02912.G Wi-Fi Thermostat
- สกรูยึดและพุกติดผนัง
- คู่มือการใช้งาน (เอกสารนี้)
4. สินค้าหมดview
The Vimar 02912.G is a sophisticated Wi-Fi thermostat designed for precise control of your home's climate. It features an intuitive interface and smart connectivity for enhanced user experience.
คุณสมบัติหลัก:
- Intuitive and minimal user interface with a modern design, featuring a visible animated LED matrix display and side status visualizations.
- Front rocker adjustment for tactile mechanical feedback.
- Configuration and control via the Vimar View App, including an energy section for monitoring thermostat operating time.
- Supports multi-zone or multi-dwelling management.
- Customizable input for alarm signaling via Push notifications.
- Integrates with Amazon Alexa, Google Assistant, and IFTTT protocols.
Figure 4.1: A clear front view of the Vimar 02912.G Wi-Fi Thermostat, showcasing its sleek black design and illuminated digital temperature display. Up and down arrows are visible for manual temperature adjustment.
รูปที่ 4.2: ด้านหน้าเอียง view of the Vimar 02912.G Wi-Fi Thermostat, highlighting its minimalist design and the clear digital temperature reading.
5. การตั้งค่า
5.1 การติดตั้ง
The Vimar 02912.G thermostat is designed for wall-mounted installation. Ensure the installation location is away from direct sunlight, drafts, or heat sources that could affect temperature readings. The device requires a 100-240 V~ 50/60 Hz power supply.
- ตัดการเชื่อมต่อไฟฟ้า: Before starting, turn off power to your HVAC system at the main circuit breaker.
- แผ่นติดตั้ง: Secure the thermostat's mounting plate to the wall using the provided screws and anchors. Ensure it is level.
- การเดินสายไฟ: Connect the electrical wires to the appropriate terminals on the thermostat. The device has 1 digital input and 1 relay output 5(2) A 240 V~. Refer to the wiring diagram for specific connections.
- ติดเทอร์โมสตัท: Once wired, carefully attach the thermostat unit to the mounting plate.
- คืนค่าพลัง: เปิดไฟที่เบรกเกอร์อีกครั้ง
รูปที่ 5.1: การระเบิด view diagram detailing the wall-mounting process and wiring connections for the Vimar 02912.G Wi-Fi Thermostat, providing visual guidance for installation.
Figure 5.2: A diagram illustrating the process of mounting the Vimar Wi-Fi Thermostat onto a wall, including screw placement and cable routing.
Figure 5.3: A diagram demonstrating how to install the Vimar Wi-Fi Thermostat into a standard electrical wall box, securing it with screws.
Figure 5.4: A diagram illustrating the installation of the Vimar Wi-Fi Thermostat into a round electrical wall box, showing the mounting plate and screw positions.
5.2 การเชื่อมต่อแอพ
To unlock the full potential of your Vimar 02912.G thermostat, connect it to the Vimar View แอป.
- ดาวน์โหลดแอพ: ดาวน์โหลด "Vimar" Viewดาวน์โหลดแอปจากแอปสโตร์ของสมาร์ทโฟนของคุณ (iOS หรือ Android)
- สร้างบัญชี: เปิดแอปและทำตามคำแนะนำบนหน้าจอเพื่อสร้างบัญชีหรือเข้าสู่ระบบ
- เพิ่มอุปกรณ์: Select the option to add a new device. The thermostat uses standard Bluetooth wireless technology for initial configuration.
- เชื่อมต่อกับ Wi-Fi: Follow the app's prompts to connect your thermostat to your home Wi-Fi network. This enables remote control and smart features.
6. คู่มือการใช้งาน
6.1 การทำงานพื้นฐาน
The thermostat features an intuitive LED matrix display and front rocker controls for direct temperature adjustments.
- การปรับอุณหภูมิ: Use the up and down arrows on the front of the thermostat to manually increase or decrease the set temperature. The LED display will show the current setpoint.
- การเลือกโหมด: The thermostat supports ON/OFF and PID modes for heating and air conditioning. Mode selection is typically managed via the Vimar View แอป.
6.2 Vimar View การใช้งานแอป
วิมาร์ View App provides advanced control and monitoring capabilities for your thermostat.
- รีโมทคอนโทรล: Adjust temperature settings, change operating modes, and schedule programs from anywhere using your smartphone.
- การกำหนดตารางเวลา: Create custom heating and cooling schedules to match your daily routine and save energy.
- การตรวจสอบพลังงาน: The app's energy section provides insights into your thermostat's operating time, helping you understand and optimize energy consumption.
- Multi-Zone/Multi-Dwelling Management: Control multiple Vimar thermostats in different rooms or even different properties from a single app interface.
- การแจ้งเตือนภัย: Configure customizable inputs for alarm signaling, receiving push notifications for important events.

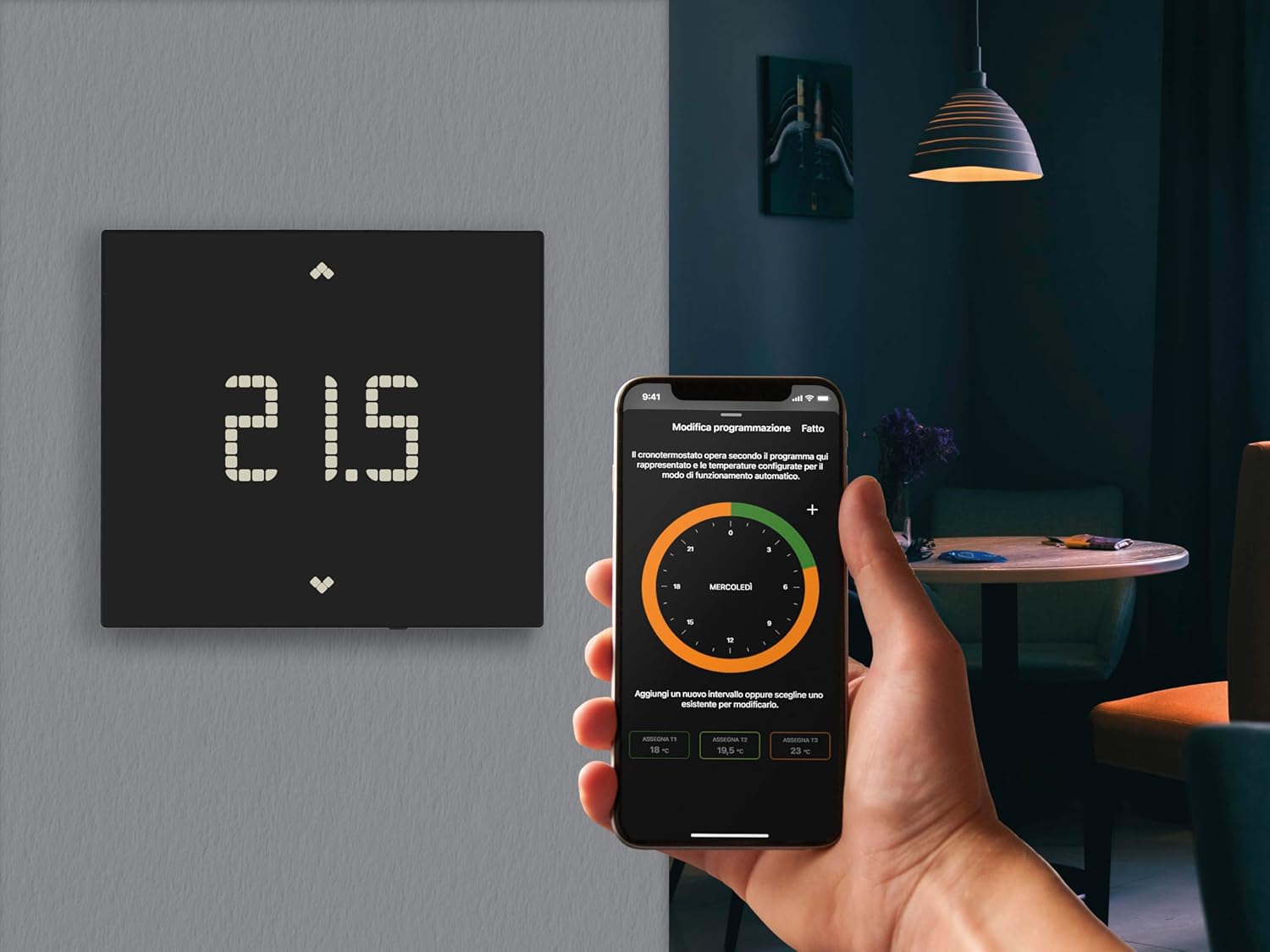

Figure 6.1: The Vimar 02912.G Wi-Fi Thermostat displayed alongside a user interacting with the Vimar View mobile application on a smartphone, illustrating remote control capabilities.
Figure 6.2: A smartphone screen displaying the Vimar View application, which allows users to manage and schedule climate settings remotely.
6.3 การบูรณาการผู้ช่วยเสียง
The Vimar 02912.G thermostat can be integrated with popular voice assistants for convenient hands-free control.
- อเมซอนอเล็กซ่า: เชื่อมต่อ Vimar ของคุณ View account to Alexa through the Alexa app to control your thermostat with voice commands (e.g., "Alexa, set the thermostat to 22 degrees").
- ผู้ช่วย Google: Connect your Vimar View account to Google Assistant via the Google Home app for voice control (e.g., "Hey Google, turn up the heat").
- IFTTT: Utilize IFTTT (If This Then That) to create custom automations and integrate your thermostat with other smart devices and services.
รูปที่ 6.3: ภาพแสดงasing the Vimar View App's compatibility with popular voice assistants like Amazon Alexa and Google Assistant, as well as IFTTT for enhanced smart home integration.
7. การบำรุงรักษา
The Vimar 02912.G Wi-Fi Thermostat requires minimal maintenance.
- การทำความสะอาด: Gently wipe the thermostat's surface with a soft, dry cloth. Do not use abrasive cleaners, solvents, or chemical sprays, as these can damage the finish and internal components.
- การอัปเดตซอฟต์แวร์: Ensure your Vimar View App is always updated to the latest version to receive new features and performance improvements for your thermostat.
8 การแก้ไขปัญหา
If you encounter issues with your Vimar 02912.G thermostat, refer to the following common problems and solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| จอแสดงผลเทอร์โมสตัทว่างเปล่า | ไม่มีแหล่งจ่ายไฟ | Check the circuit breaker for your HVAC system. Ensure wiring is correct. |
| Cannot connect to Wi-Fi or App. | Incorrect Wi-Fi password, weak signal, or Bluetooth pairing issue. | Verify Wi-Fi password. Move router closer or use a Wi-Fi extender. Ensure Bluetooth is enabled on your phone during initial setup. Restart thermostat and phone. |
| Heating/Cooling not responding. | Incorrect mode selected, wiring issue, or HVAC system problem. | Check the thermostat mode (heating/cooling). Verify wiring connections. Consult an HVAC professional if the system itself is not functioning. |
| การอ่านอุณหภูมิไม่แม่นยำ | เทอร์โมสตัทที่สัมผัสกับลมโกรก แสงแดดโดยตรง หรือแหล่งความร้อน | ตรวจสอบให้แน่ใจว่าได้ติดตั้งเทอร์โมสตัทในตำแหน่งที่เหมาะสมและอยู่ห่างจากสิ่งรบกวนภายนอก |
If the problem persists after attempting these solutions, please contact Vimar customer support.
9. ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| ยี่ห้อ | วิมาน |
| หมายเลขรุ่น | 02912.ก |
| สี | สีดำ |
| ขนาดสินค้า (กว้าง x ยาว x สูง) | 2.11 x 11.8 x 10.6 ซม. |
| น้ำหนัก | 235 กรัม |
| เล่มที่tage | 100-240 V~ (AC) |
| ความถี่ | 50/60 เฮิรตซ์ |
| เทคโนโลยีการเชื่อมต่อ | ไวไฟ, บลูทูธ |
| ประเภทการควบคุมอุณหภูมิ | Smart / Remote |
| ประเภทตัวควบคุม | Button or Manual Control |
| คุณสมบัติพิเศษ | Remote control via app, integration with Alexa and Google voice assistants, customizable input for alarm signaling via Push notification. |
| ระดับการควบคุมอุณหภูมิ (เปิด/ปิด) | ชั้นที่ 1 (ส่วนแบ่ง 1%) |
| คลาสควบคุมอุณหภูมิ (PID) | ชั้นที่ 4 (ส่วนแบ่ง 2%) |
| เอาท์พุต | เอาต์พุตรีเลย์ 1 ตัว 5(2) A 240 V~ |
| ป้อนข้อมูล | 1 อินพุตดิจิตอล |
| แสงไฟแบ็คไลท์ | ไฟ LED สีขาว |
| ประเภทการติดตั้ง | แบบติดพื้นผิว |

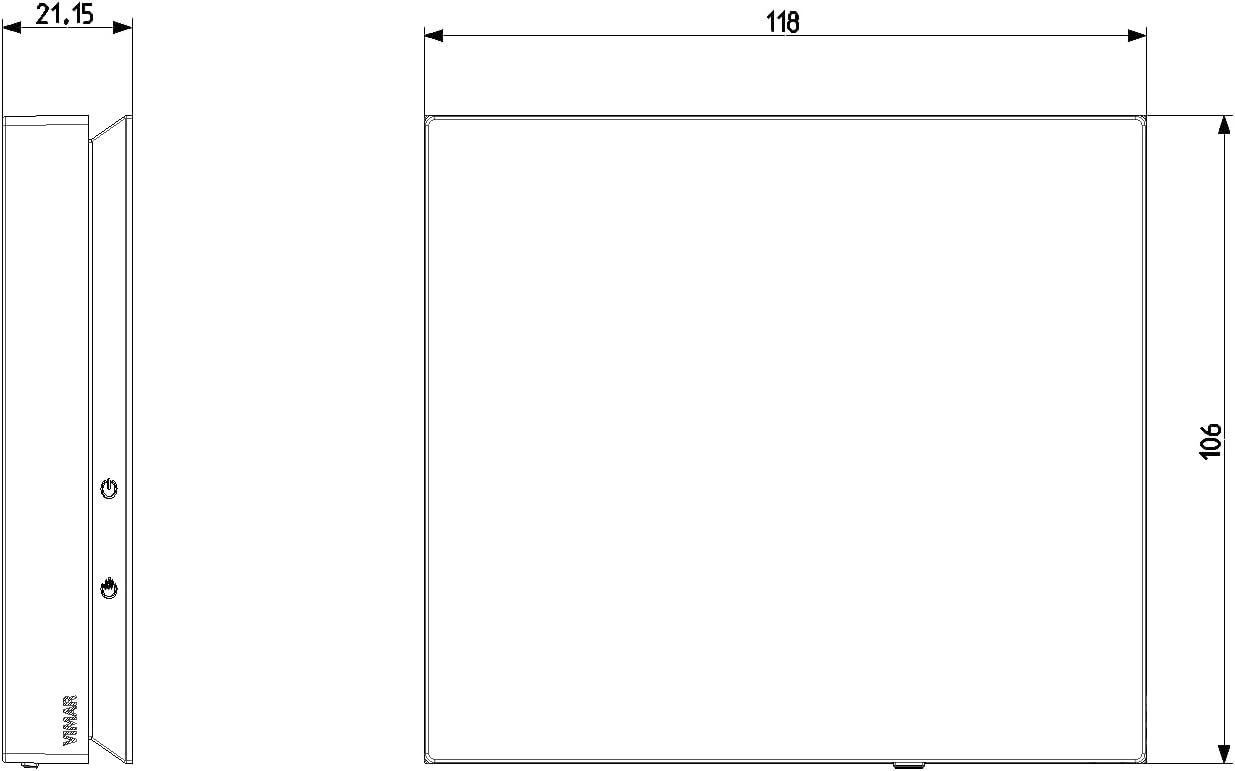

Figure 9.1: Technical drawing illustrating the side and front dimensions of the Vimar 02912.G Wi-Fi Thermostat, crucial for installation planning.
10. การรับประกันและการสนับสนุน
For warranty information and technical support, please refer to the official Vimar website or contact their customer service directly. Information regarding spare parts availability is currently unavailable.
You can find additional information and support resources by visiting the Vimar webเว็บไซต์:
Figure 10.1: An image displaying various international product certifications for Vimar devices, along with a QR code linking to Vimar's official support and information page.
