1. บทนำ
This manual provides essential instructions for the safe operation, maintenance, and troubleshooting of your Dapper Supply DP-WBFS1201 Battery Powered Walk-Behind Floor and Carpet Scrubber, Buffer, and Polisher Machine. Please read this manual thoroughly before operating the machine to ensure proper use and to prevent injury or damage.
Image 1.1: The Dapper Supply DP-WBFS1201 floor scrubber shown with a hard brush, soft brush, and three scouring pads (white, red, black).
2. ข้อมูลด้านความปลอดภัย
Always observe the following safety precautions to reduce the risk of injury or damage to the machine:
- อ่านคำแนะนำทั้งหมดก่อนใช้งานเครื่อง
- Ensure the machine is turned off and unplugged from the charger before performing any maintenance or adjustments.
- ห้ามใช้งานเครื่องในสภาพแวดล้อมที่เป็นอันตราย หรือใกล้ของเหลวหรือก๊าซไวไฟ
- ควรสวมใส่อุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม เช่น แว่นตานิรภัยและรองเท้ากันลื่น
- ให้เด็กและบุคลากรที่ไม่ได้รับอนุญาตอยู่ห่างจากพื้นที่ปฏิบัติงาน
- Do not use the machine on excessively sloped surfaces.
- Only use Dapper Supply approved replacement parts and accessories.
- The machine operates on 24 Volts (2 x 12V batteries). Ensure proper battery handling and charging procedures are followed.
3. เนื้อหาบรรจุภัณฑ์
ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจ:
- Dapper Supply DP-WBFS1201 Floor Scrubber Machine
- Hard Brush (Multi-surface)
- Soft Brush (For carpets)
- 3 Scouring Pads (White, Red, Black)
- 2 x 12V Lead Acid Batteries (pre-installed or included separately)
- Battery Charger (if applicable, not explicitly listed but implied for battery-powered)
- คู่มือการใช้งาน
Image 3.1: The included hard brush, soft brush, and three scouring pads (white, red, black) for various cleaning tasks.
4. การตั้งค่า
- การแกะกล่อง: นำเครื่องและอุปกรณ์เสริมทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบความเสียหายระหว่างการขนส่ง
- การปรับที่จับ: Adjust the handle to a comfortable operating height. The adjustable handle allows operators to tailor the height to their preference.
Image 4.1: Detail of the handle adjustment levers, typically yellow, located at the base of the handle column.
- การติดตั้ง/ชาร์จแบตเตอรี่: Ensure the two 12V lead-acid batteries are correctly installed and fully charged before first use. Refer to the battery charging instructions for details.
ภาพที่ 4.2: View of the battery compartment, showing the two 12V batteries connected within the machine.
- Brush/Pad Installation:
- Select the appropriate brush or pad for your cleaning task.
- White Pad: For light abrasive scrubbing and routine cleaning.
- แผ่นสีแดง: For medium abrasive scrubbing, suitable for tougher dirt and stains.
- Black Pad: For heavy-duty tasks, stripping, sanding, and stubborn grime.
- แปรงแข็ง: For multi-surface floor cleaning.
- แปรงขนนุ่ม: Specifically designed for carpet cleaning.
- Attach the chosen brush or pad securely to the machine's brush head. Ensure it is centered and locked into place.
- Select the appropriate brush or pad for your cleaning task.
- เติมถังสารละลาย: Open the solution tank cap and fill with the appropriate cleaning solution and water mixture. The machine has a 6.5-gallon solution tank. Do not overfill.
5. คู่มือการใช้งาน
- การตรวจสอบก่อนการทำงาน:
- ตรวจสอบว่าแบตเตอรี่ชาร์จเต็มแล้ว
- Ensure solution tank is filled.
- Confirm brush/pad is correctly installed.
- Check that the recovery tank is empty.
- การสตาร์ทเครื่อง: The machine features an intuitive 1-button start-up control. Press the power button to activate the machine.
- Engaging Cleaning:
- ลดหัวแปรงลงสู่พื้น
- Engage the brush motor. The brush speed is 200 RPM.
- Activate the water control valve to dispense cleaning solution. The automatic cleaning system eliminates the need for manual water flow management.
- Lower the squeegee to the floor to ensure proper water recovery. The squeegee width is 21.5 inches.

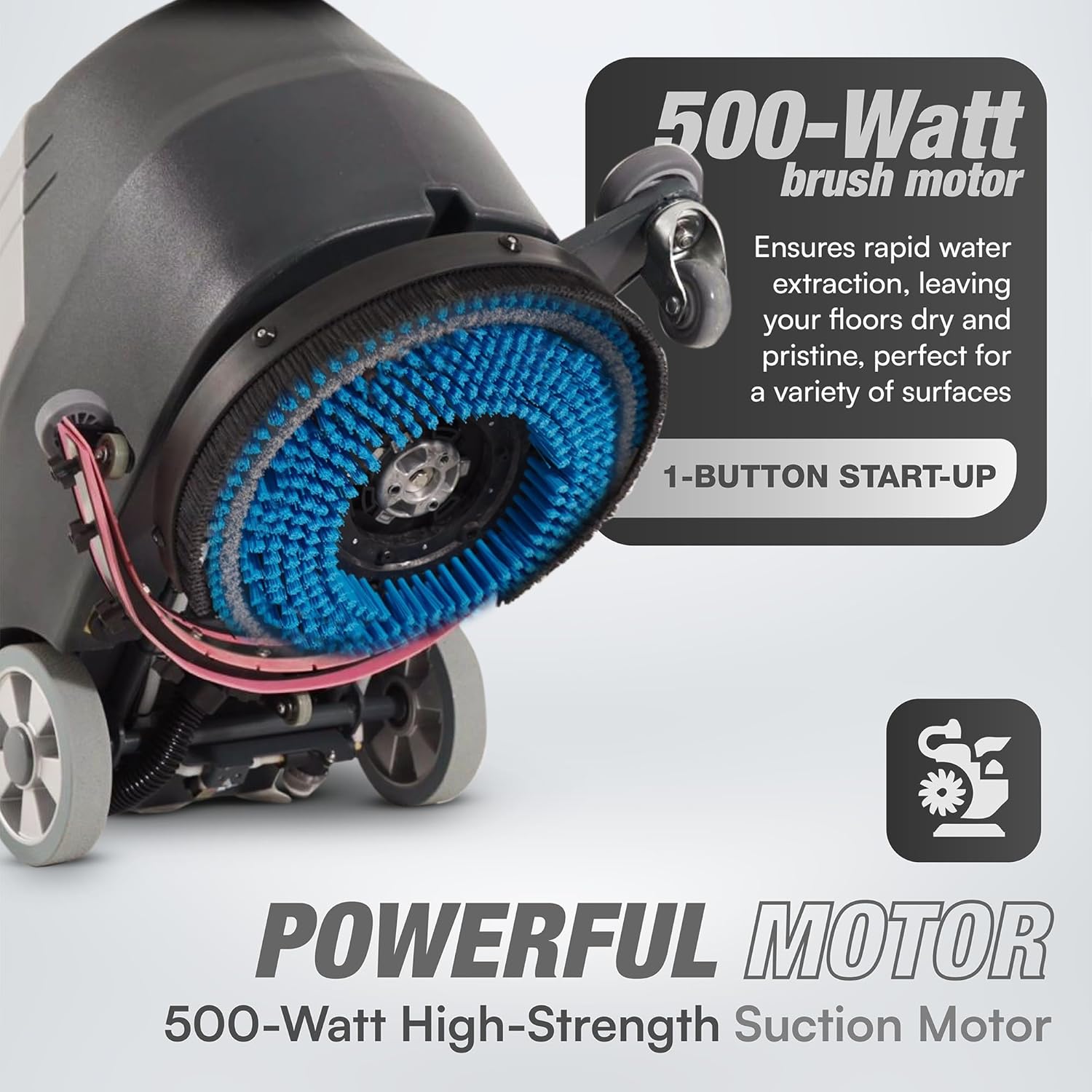

Image 5.1: The brush head in operation, highlighting the 500-Watt brush motor and the 1-button start-up control panel.
- การดำเนินการ: Guide the machine across the floor at a steady pace. The 500-Watt high-strength suction motor ensures rapid water extraction, leaving floors dry.
- การหยุดเครื่อง: Disengage the brush motor and water flow. Raise the brush head and squeegee. Press the power button to turn off the machine.
6. การบำรุงรักษา
Regular maintenance ensures optimal performance and extends the life of your machine.
- การเทและทำความสะอาดถัง:
- After each use, empty the recovery tank (8-gallon capacity) and rinse it thoroughly with clean water.
- Drain any remaining solution from the solution tank and rinse.
- Clean the filters and screens to prevent blockages.
ภาพที่ 6.1: ด้านหลัง view of the machine, illustrating the recovery tank hose and drain points for easy emptying and cleaning.
- Brush/Pad Care:
- Remove and clean the brush or pad after each use.
- Inspect brushes for wear and replace when bristles are significantly worn.
- Pads should be replaced when their abrasive properties diminish.
- Squeegee Maintenance:
- Inspect the squeegee blades for wear or damage. Replace if necessary to ensure effective water pickup.
- Clean the squeegee assembly to remove any debris.
- การดูแลแบตเตอรี่
- Recharge batteries after each use. A full charge takes approximately 7.5 hours and provides a 2.5-hour runtime.
- Store the machine with fully charged batteries to prolong battery life.
- Periodically check battery terminals for corrosion and clean if necessary.
- การทำความสะอาดทั่วไป: เช็ดด้านนอกตัวเครื่องด้วยโฆษณาamp ผ้า. อย่าใช้สารเคมีที่รุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
7 การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เครื่องไม่เริ่มทำงาน | Low or discharged battery; Power switch off; Loose battery connection. | Charge batteries; Ensure power switch is ON; Check battery connections. |
| ประสิทธิภาพการขัดไม่ดี | Worn brush/pad; Incorrect brush/pad for surface; Insufficient cleaning solution. | Replace brush/pad; Use correct brush/pad; Refill solution tank. |
| Water not being recovered | Worn or damaged squeegee blades; Recovery tank full; Suction hose clogged. | Replace squeegee blades; Empty recovery tank; Clear suction hose. |
| เครื่องจักรทิ้งรอยเปื้อน | Dirty squeegee blades; Improper cleaning solution; Uneven squeegee pressure. | Clean squeegee blades; Use recommended cleaning solution; Adjust squeegee. |
If problems persist after attempting these solutions, please contact Dapper Supply customer support.
8. ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| หมายเลขรุ่น | DP-WBFS1201 |
| แหล่งพลังงาน | Battery Powered (2 x 12V Lead Acid Batteries included) |
| เล่มที่tage | 24 โวลต์ |
| กำลังมอเตอร์แปรง | 500 วัตต์ |
| กำลังมอเตอร์ดูด | 500 วัตต์ |
| ความเร็วแปรง | 200 รอบต่อนาที |
| ความกว้างของแปรง | 16 นิ้ว |
| ความกว้างของปาดน้ำ | 21.5 นิ้ว |
| ความจุถังน้ำยา | 6.5 แกลลอน |
| ความจุถังพักฟื้น | 8 แกลลอน |
| รันไทม์ | 2.5 ชั่วโมง (โดยประมาณ) |
| เวลาในการชาร์จ | 7.5 ชั่วโมง (โดยประมาณ) |
| ประสิทธิภาพในการทำความสะอาด | 18,836 sq. ft. per hour |
| น้ำหนักสินค้า | 180 ปอนด์ |
| ขนาดสินค้า (กว้าง x ยาว x สูง) | 38 x 22 x 45 นิ้ว |
| วัสดุ | โลหะ |
Image 8.1: The machine's dimensions, illustrating its compact and portable design.

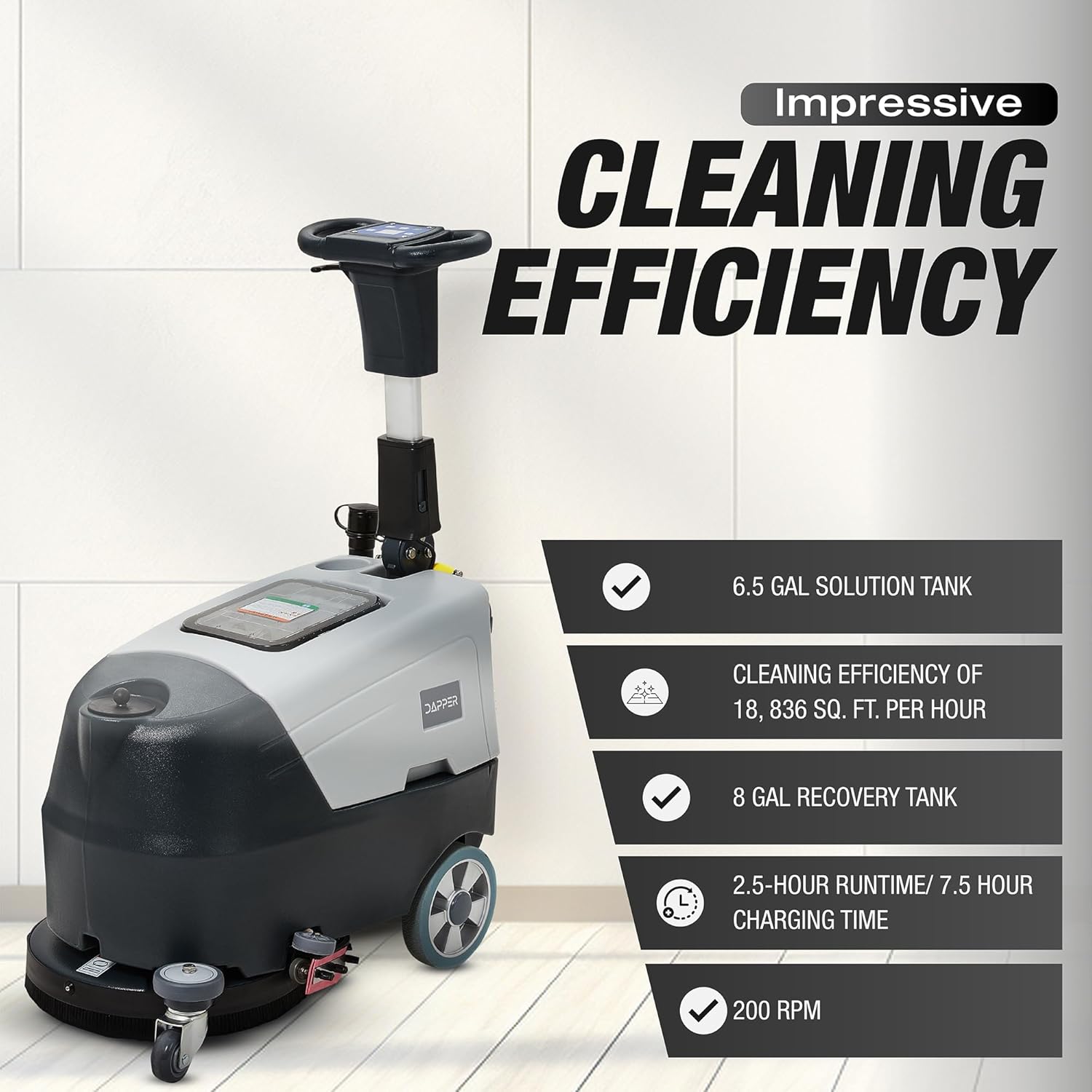

Image 8.2: Key performance specifications including solution tank, recovery tank, cleaning efficiency, runtime, and brush speed.
9. การรับประกันและการสนับสนุน
The Dapper Supply DP-WBFS1201 is backed by a one-year warranty, providing peace of mind and assurance of quality.
- ครอบคลุมการรับประกัน: โปรดดูเอกสารการซื้อของคุณสำหรับข้อกำหนดและเงื่อนไขการรับประกันโดยละเอียด
- การสนับสนุนลูกค้า: For technical assistance, troubleshooting, or to inquire about replacement parts, please contact Dapper Supply customer service.
- ข้อมูลติดต่อ: Visit the official Dapper Supply webตรวจสอบข้อมูลการติดต่อล่าสุดได้จากเว็บไซต์หรือบรรจุภัณฑ์ของผลิตภัณฑ์
