คู่มือผู้ใช้ Avedio Links HDMI Splitter 1 เข้า 2 ออก

1. บทนำ

Thank you for choosing the avedio links HDMI Splitter. This device is designed to enhance your audio and video experience by simultaneously transmitting signals from a single HDMI source to two HDMI displays. It supports ultra-high resolutions up to 8K@60Hz and 4K@120Hz, providing excellent image quality and a smooth viewing experience for gaming, movies, or presentations.

หมายเหตุสำคัญ: This device functions as a splitter (duplication/mirror mode only) and is not an HDMI switch. It cannot display multiple HDMI sources on a single television.

Figure 1: avedio links HDMI Splitter 1 in 2 Out with included HDMI cable.

2. ข้อมูลด้านความปลอดภัย

• ตรวจสอบให้แน่ใจว่าวางอุปกรณ์ไว้บนพื้นผิวที่มั่นคงและเรียบเพื่อป้องกันการตกโดยไม่ได้ตั้งใจ
• เก็บอุปกรณ์ให้ห่างจากน้ำ ความชื้น และอุณหภูมิที่สูงเกินไป
• อย่าพยายามเปิดหรือซ่อมแซมอุปกรณ์ด้วยตนเอง แนะนำให้ส่งช่างผู้ชำนาญเข้ารับบริการทั้งหมด
• แหล่งจ่ายไฟ: The device comes with a micro USB cable but no power adapter. It is highly recommended to connect the USB cable to a wall power outlet (e.g., using a standard 5V USB power adapter, not included) to ensure stable power delivery. Avoid connecting to low-power USB ports on other devices like cable boxes.
• Use only the provided high-speed HDMI 2.1 cable or other certified HDMI 2.1 cables.
• For optimal performance, especially with 8K resolutions, ensure HDMI cable length does not exceed 1.5 meters.

3. เนื้อหาบรรจุภัณฑ์

กรุณาตรวจสอบเนื้อหาแพ็คเกจเมื่อแกะกล่อง:

• 1 x avedio links HDMI 2.1 Splitter (1 in 2 Out)
• 1 x USB Power Cable (Micro USB)
• 1 x High-Speed HDMI 2.1 Cable

4. คุณสมบัติของผลิตภัณฑ์

• HDMI 2.1 Compliance: Supports the latest HDMI 2.1 standard.
• การสนับสนุนความละเอียดสูง: Capable of 8K@60Hz, 4K@120Hz, and backward compatible with lower resolutions.
• อัตราการรีเฟรชสูง: Experience smooth visuals with 4K@120Hz refresh rate, ideal for gaming.


Figure 2: Demonstrating the benefit of 4K@120Hz high refresh rate for smoother visuals.

• เทคโนโลยีวิดีโอขั้นสูง: Supports VRR (Variable Refresh Rate), Dynamic HDR (High Dynamic Range), and Dolby Vision for enhanced picture quality.


Figure 3: Visual representation of improved dynamic range and image details with HDR.

• รองรับ HDCP 2.3: รับประกันความเข้ากันได้กับเนื้อหาที่ได้รับการป้องกัน
• Smart EDID Management: Features EDID copy function, allowing direct copying from Output 1 for optimal display compatibility.
• ความเข้ากันได้ในวงกว้าง: Works with various devices including NS (Nintendo Switch), PS5, XBOX, Fire Stick, Roku, 4K/8K high refresh rate TVs, and other AV devices.

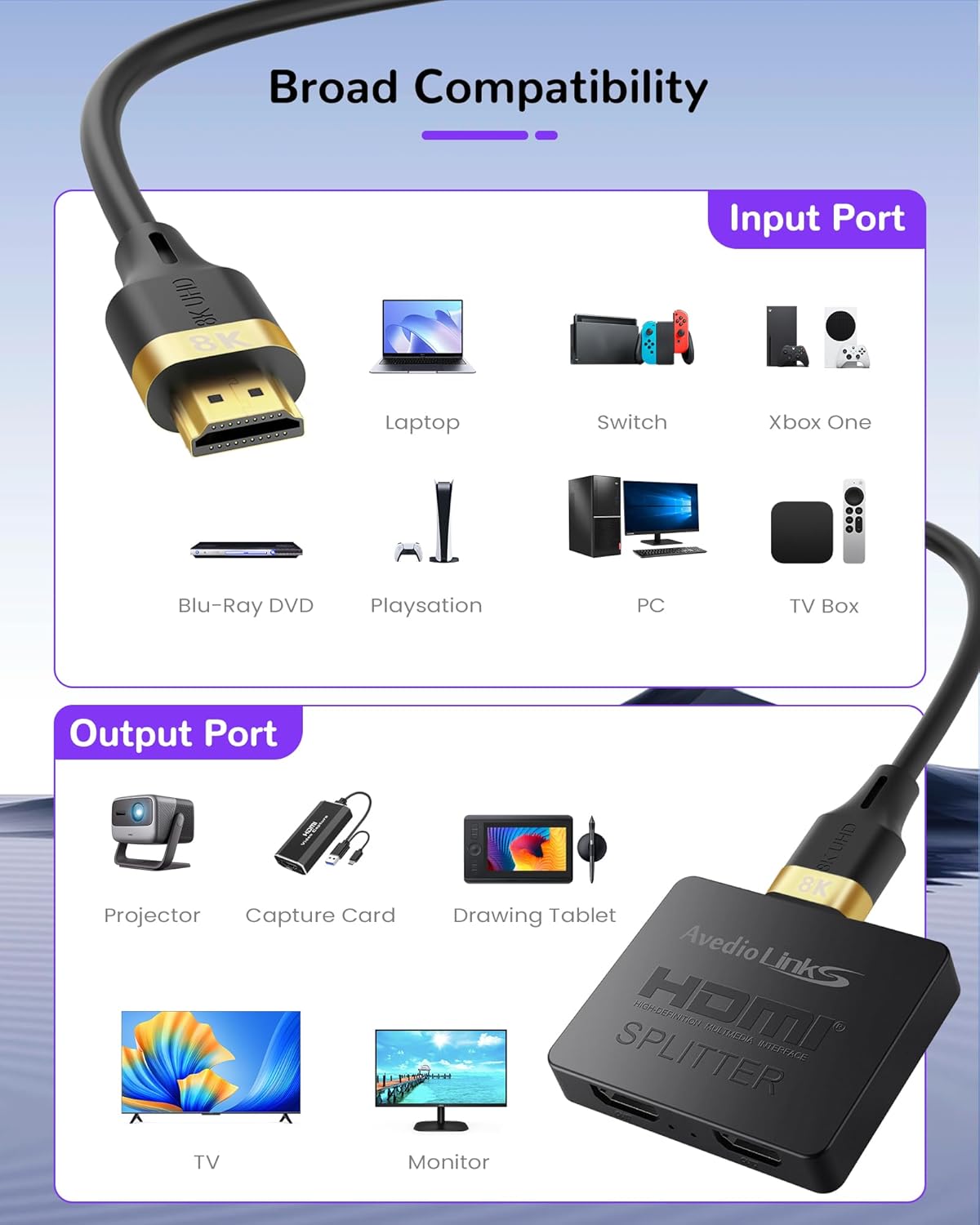

Figure 4: Input and Output ports illustrating broad device compatibility.

5. คำแนะนำในการตั้งค่า

1. เชื่อมต่อแหล่งสัญญาณ HDMI: Connect your HDMI source device (e.g., game console, Blu-ray player, PC) to the HDMI IN port on the avedio links splitter using the provided high-speed HDMI 2.1 cable.
2. เชื่อมต่อจอแสดงผล HDMI: Connect your two HDMI display devices (e.g., TV, monitor, projector) to the ช่องต่อ HDMI1 และ ช่องต่อ HDMI2 ports on the splitter using high-speed HDMI 2.1 cables.
3. เชื่อมต่อพลังงาน: Connect the micro USB power cable to the กระแสตรง 5 โวลต์ port on the splitter. Then, connect the other end of the USB cable to a reliable 5V USB power adapter (not included) plugged into a wall outlet. Do not connect to low-power USB ports on other devices.
4. เปิดเครื่อง: Power on your HDMI source device and both HDMI display devices. The splitter will automatically detect the signals and duplicate the source content to both displays.

Figure 5: The splitter supports Mirror/Copy mode, duplicating the source to both outputs. It does not support extended desktop mode.

6. คู่มือการใช้งาน

• Mirror/Duplication Mode: The avedio links HDMI splitter is designed to duplicate the video and audio signal from a single source to two displays simultaneously. Both connected displays will show the exact same content.
• การจัดการ EDID: The splitter features intelligent EDID management. It will automatically copy the EDID (Extended Display Identification Data) from the display connected to Output 1. This ensures optimal compatibility and resolution negotiation between your source and displays. For best results, connect the display with the lowest resolution capability to Output 1 if you encounter display issues.


Figure 6: Smart EDID Management allows automatic recognition or copying of Output 1's device resolution.

• Laptop Connection: When connecting a laptop, ensure it is connected to the พอร์ตอินพุต of this product. Laptops cannot be connected to the output ports.
• สถานการณ์การใช้งาน: This splitter is ideal for various settings such as home theater systems, gaming setups, multimedia teaching, conference rooms, and more, allowing you to share content across multiple screens in different rooms.


รูปที่ 7: อดีตamples of how the HDMI splitter can be used in various environments like home theater, gaming, and multimedia teaching.

7. การบำรุงรักษา

• การทำความสะอาด: ใช้ผ้านุ่มและแห้งเช็ดทำความสะอาดภายนอกอุปกรณ์ ห้ามใช้น้ำยาทำความสะอาดหรือสเปรย์
• พื้นที่จัดเก็บ: เมื่อไม่ได้ใช้งานเป็นเวลานาน ควรเก็บอุปกรณ์ไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรง
• การดูแลสายเคเบิล: Avoid bending or kinking the HDMI and USB cables excessively to prevent damage.

8 การแก้ไขปัญหา

9. ข้อมูลจำเพาะ

10. การรับประกันและการสนับสนุน

For warranty information and technical support, please refer to the documentation provided with your purchase or contact the seller directly. Keep your purchase receipt for warranty claims.

For further assistance, you may visit the official avedio links website or contact their customer service through the platform where you purchased the product.
