คู่มือผู้ใช้จอยเกม BSP D9

1. บทนำ

The BSP D9 Game Controller is a versatile gaming accessory designed for a wide range of devices, including iPhone, iPad, Android phones and tablets, PC, Nintendo Switch, and PlayStation consoles. It features advanced Hall Effect joysticks and triggers for precise control, along with programmable back buttons for enhanced gameplay. This manual provides detailed instructions for setting up, operating, maintaining, and troubleshooting your D9 Game Controller.

2. สินค้าหมดview

The D9 Game Controller is engineered for comfort and performance, offering a stretchable design to accommodate various device sizes. Key features include:

• จอยสติ๊กและทริกเกอร์เอฟเฟกต์ฮอลล์: Provides high precision and durability, reducing drift issues.
• ปุ่มย้อนกลับที่ตั้งโปรแกรมได้ (M1/M2): Customize functions for quick access to complex commands.
• ดีไซน์ยืดหยุ่นได้: Supports device lengths from 130mm to 280mm (5-11 inches) and thickness up to 13mm.
• ความเข้ากันได้กับหลายแพลตฟอร์ม: Works with iOS, Android, PC, PS3, PS4, and Nintendo Switch.
• ฟังก์ชั่นเทอร์โบ: Adjustable auto-fire settings for various buttons.

2.1. เค้าโครงของตัวควบคุม

Image: BSP D9 Game Controller with a tablet, demonstrating its use with Call of Duty Mobile. This image highlights the controller's ergonomic design and how it holds a tablet.

Image: Detailed diagram of the BSP D9 Game Controller's buttons and indicators. This includes the Cross Key, L1/R1, L2/R2, Select, Home, Start, Turbo, A/B/X/Y buttons, Status Indicator, Charging Indicator, Left Stick/L3, Right Stick/R3, and programmable M1/M2 back buttons.

Image: Illustration explaining the Hall Effect Triggers and Joysticks. It highlights 0.1mm accuracy for triggers and features like no latency, no dead zone, long lift, and precision control for joysticks, ensuring smooth and accurate input.

3. การตั้งค่าและการเชื่อมต่อ

Before first use, ensure the controller is fully charged. Connect the provided USB cable to the controller's charging port and a power source.

3.1. ความเข้ากันได้ของอุปกรณ์และการติดตั้ง

Image: Diagram illustrating the stretchable design of the BSP D9 Game Controller. It shows support for device lengths from 130-280mm (5-11 inches) and a thickness of 13mm. The image also indicates compatibility with iPhone 15 series and support for silicon & clear phone cases.

The D9 controller features a stretchable design to securely hold your smartphone or tablet. Gently pull the two halves of the controller apart to extend the central bracket. Insert your device into the bracket, ensuring it is centered and stable. The controller supports devices with lengths between 130mm and 280mm and a maximum thickness of 13mm. Extra silicone pads are included for optimal fit and protection.

3.2. การเชื่อมต่อกับอุปกรณ์

The controller supports various connection modes. Refer to the specific pairing instructions for your device type:

• อุปกรณ์ iOS (iPhone/iPad):
  1. เปิดคอนโทรลเลอร์
  2. Go to Bluetooth settings on your iOS device.
  3. Select "D9 Gamepad" or similar from the list of available devices to pair.
• อุปกรณ์แอนดรอยด์:
  1. เปิดคอนโทรลเลอร์
  2. เปิดใช้งาน Bluetooth บนอุปกรณ์ Android ของคุณ
  3. ค้นหา "D9 Gamepad" and pair.
• พีซี:
  1. Connect via USB cable or Bluetooth (if your PC has Bluetooth).
  2. For Bluetooth, go to PC Bluetooth settings and pair with "D9 Gamepad".
• Nintendo Switch/PS3/PS4:
  1. Specific pairing instructions may vary. Generally, put the console into pairing mode and then activate the controller's pairing mode (often by holding a specific button combination).

Image: Visual representation of the BSP D9 Game Controller's broad compatibility. It shows support for streaming & cloud gaming services like PS Remote Play, Xbox Game Pass, Steam Link, Rainway, NVIDIA GeForce NOW, Moonlight, and Arcade. It also lists direct play support for iOS games (Genshin Impact, Call of Duty Mobile, Diablo Immortal, Minecraft, Roblox) and Android games (Call of Duty Mobile, Diablo Immortal, Minecraft, NBA, Asphalt).

4. คู่มือการใช้งาน

4.1. การควบคุมพื้นฐาน

Familiarize yourself with the controller's buttons and their standard functions:

• จอยสติ๊กซ้าย/ขวา: การเคลื่อนไหวและการควบคุมกล้อง
• ปุ่มควบคุมทิศทาง (ปุ่มกากบาท): การป้อนข้อมูลแบบทิศทาง
• ปุ่ม A/B/X/Y: Action buttons, typically for jumping, interacting, etc.
• L1/R1 (ปุ่มไหล่): Common for aiming, firing, or menu navigation.
• L2/R2 (ทริกเกอร์): Analog input for acceleration, braking, or precise shooting.
• SELECT/START/HOME Buttons: Menu navigation, pausing, or system functions.

4.2. Macro Programming Function (M1/M2)

Image: Instructions for the Macro Programming Function on the BSP D9 Game Controller. It shows how to set and cancel macros for the M1 and M2 back buttons, allowing users to combine A/B/X/Y/L1/L2/R1/R2/Cross key inputs into a single button press.

The D9 controller features two programmable back buttons (M1 and M2) that can be customized to perform complex key combinations, enhancing your in-game operation and potentially prolonging the life of other buttons.

How to Set a Macro:

1. Press "SELECT + M1" key for 2 seconds until the LED indicator light flashes quickly.
2. Press the key combination you want to set for the macro (e.g., "A + B + X + Y").
3. Then press the "M1" key again. The LED light will remain on, indicating that the setting is complete.
4. After setting, pressing "M1" will automatically execute the programmed key combination. (This setting also applies to "M2".)

How to Cancel a Macro:

1. Press "SELECT + M1" key for 2 seconds until the LED indicator light flashes quickly.
2. Press "M1" to clear the macro programming button. (Note: Do not press other buttons at this time). The LED light will remain on to confirm the clearing.

4.3. ฟังก์ชั่นเทอร์โบ

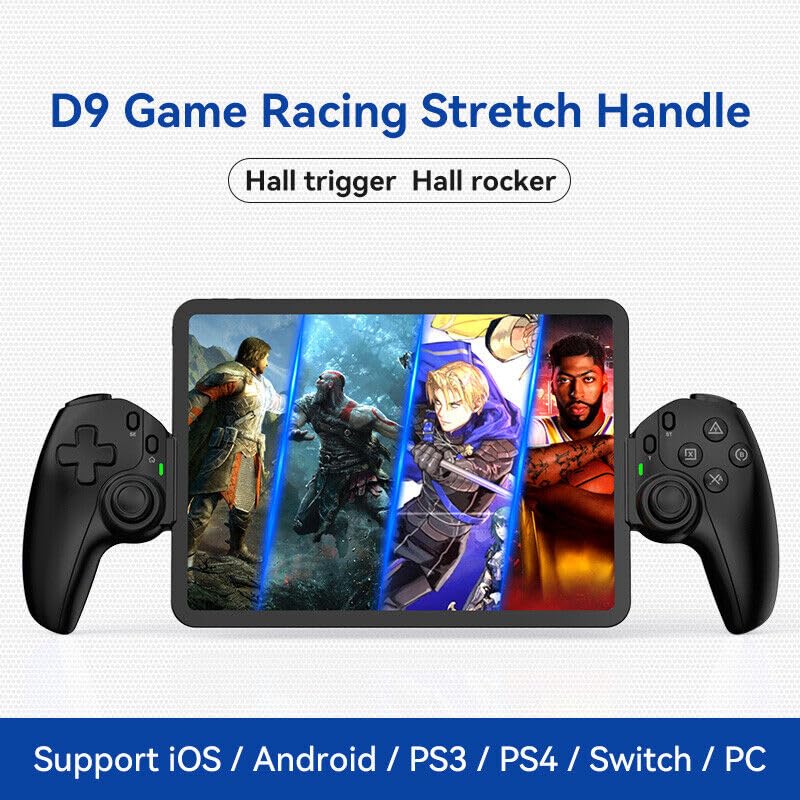

Image: The D9 Game Racing Stretch Handle, highlighting its Hall trigger and Hall rocker features. This image serves as a general product shot.

Image: Explanation of the Turbo Function on the BSP D9 Game Controller. It shows that A/B/X/Y/L1/L2/R1/R2 buttons can be set with turbo function, offering three adjustable turbo speeds: 8 shoots/s, 15 shoots/s, and 25 shoots/s.

The Turbo function allows you to set automatic rapid firing for specific buttons (A/B/X/Y, L1/L2, R1/R2). There are three adjustable turbo speeds: 8 shots/second, 15 shots/second, and 25 shots/second.

How to Set Turbo:

1. Press and hold the button you wish to apply Turbo to (e.g., A button).
2. While holding the button, press the "TURBO" button once to activate the lowest speed.
3. Press the "TURBO" button again (while still holding the action button) to cycle through the speeds.
4. Release both buttons when the desired speed is set.

How to Clear Turbo:

1. Press and hold the button with Turbo enabled.
2. Press the "TURBO" button until the Turbo function is deactivated (usually indicated by a specific LED flash or cessation of rapid firing).

5. การบำรุงรักษา

• การทำความสะอาด: ใช้ผ้านุ่มและแห้งเช็ดคอนโทรลเลอร์ สำหรับสิ่งสกปรกฝังแน่น ให้เช็ดเบาๆampชุบผ้าด้วยน้ำ หลีกเลี่ยงการใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
• พื้นที่จัดเก็บ: เก็บตัวควบคุมไว้ในที่แห้งและเย็น ห่างจากแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำมาก
• การดูแลแบตเตอรี่ เพื่อยืดอายุการใช้งานแบตเตอรี่ ควรหลีกเลี่ยงการปล่อยประจุแบตเตอรี่จนหมดบ่อยๆ ควรชาร์จเป็นประจำ แม้จะไม่ได้ใช้งานเป็นเวลานานก็ตาม
• การจัดการ: หลีกเลี่ยงการทำคอนโทรลเลอร์ตกหรือโดนแรงกระแทกรุนแรง เพราะอาจทำให้ชิ้นส่วนภายในเสียหายได้

6 การแก้ไขปัญหา

7. ข้อมูลจำเพาะ

• แบบอย่าง: D9
• การเชื่อมต่อ: บลูทูธ, แบบมีสาย (USB)
• แพลตฟอร์มที่รองรับ: iOS, Android, PC, PS3, PS4, Nintendo Switch
• ความยาวของอุปกรณ์ที่รองรับ: 130 มม. - 280 มม. (5 - 11 นิ้ว)
• Supported Device Thickness: สูงถึง 13มม.
• Joysticks/Triggers: เอฟเฟกต์ฮอลล์
• คุณสมบัติพิเศษ: Programmable Back Buttons (M1/M2), Turbo Function
• ผู้ผลิต: ShenZhen ShanWan Technology Co., Ltd.
• ASIN: B0DBR2SZZ6

8. การรับประกันและการสนับสนุน

For warranty information and technical support, please refer to the official BSP webหรือติดต่อผู้ค้าปลีกของคุณ เก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกัน

ผู้ผลิต: ShenZhen ShanWan Technology Co., Ltd.
