1. บทนำ

The ETON MA 4 is a high-performance 4-channel Class D compact amplifier designed for automotive and recreational vehicle audio systems. This amplifier combines advanced technology with a compact design, offering premium sound quality and high output performance. It is engineered for optimal compatibility and flexible installation in various vehicle types.

2. คุณสมบัติหลัก

• Advanced Class D Technology: Utilizes high-quality electronic components and multi-layer boards for high efficiency and superior sound reproduction with minimal distortion.
• Compact Aluminum Housing: Features a one-piece die-cast aluminum housing with a matte anodized finish, ensuring durability and efficient heat dissipation.
• Flexible Top Plate: The ETON logo top plate is removable and can be rotated 180° for flexible mounting options and optimal aesthetic integration.
• Comprehensive Adjustment Options: Hidden beneath the top plate are controls for 12 dB/octave high-pass and low-pass filters, high-level input voltage control, high-level input resistance (input load), and gain settings.
• Integrated Adjustment Tool: A specialized tool is integrated into the heatsink for convenient adjustment of filter functions and gain.
• แถบแสดงสถานะ LED: An indirect LED light bar assists in setting controls accurately.
• Removable Connectors: Features detachable connectors for power and audio signals, simplifying installation and maintenance.
• Variable Mounting Feet: Adjustable mounting feet allow for versatile installation, including hidden setups.
• การออกแบบวางซ้อนกันได้: MA ซีรีส์ amplifiers are stackable, enabling compact, multi-ampการติดตั้งไลไฟเออร์
• วิศวกรรมเยอรมัน: Designed in Germany, ensuring high standards of quality and performance.

3. การตั้งค่าและการติดตั้ง

การติดตั้งอย่างถูกต้องเป็นสิ่งสำคัญอย่างยิ่งต่อประสิทธิภาพและความปลอดภัยสูงสุด ขอแนะนำให้ติดตั้งโดยผู้เชี่ยวชาญที่มีคุณสมบัติเหมาะสม

3.1 การแกะบรรจุภัณฑ์และการตรวจสอบ

นำไฟล์ amplifier from its packaging. Inspect for any signs of damage during transit. Ensure all components listed in the package contents are present.

• อีตัน แมสซาชูเซตส์ 4 Ampชีวิต
• 1 ปลั๊กไฟ
• ขั้วต่อลำโพง 3 ตัว
• 3 High-Level Cables
• รีโมทคอนโทรลระดับ
• 4 ขายึด
• สกรูยึด

3.2 การติดตั้ง Ampชีวิต

The MA 4's compact size and variable mounting feet allow for flexible installation. Consider a location that provides adequate ventilation and is protected from moisture and excessive heat.

Figure 3.2.1: ETON MA 4 Amplifier, showing its compact design and connection ports.

รูปที่ 3.2.2: ระเบิด view illustrating the stackable design and mounting points for multiple MA series ampลิตเตอร์

Figure 3.2.3: Detail of the variable mounting feet, allowing for flexible installation options.

1. เลือกสถานที่ติดตั้งที่เหมาะสม
2. Use the provided mounting feet and screws to secure the ampชีวิต.
3. For stacked installations, utilize the additional mounting points and blind holes.

3.3 การเชื่อมต่อสายไฟ

Ensure the vehicle's battery is disconnected before making any electrical connections.

Figure 3.3.1: Rear panel showing power, speaker, and RCA input/output connections.

1. การเชื่อมต่อไฟฟ้า: Connect the power plug to the amplifier. Ensure proper polarity (+12V, GND, Remote). Use appropriate gauge wiring for power and ground.
2. การเชื่อมต่อลำโพง: Use the provided speaker connectors to connect your speakers to the amplifier's output terminals (CH1-CH4). Observe correct polarity.
3. อินพุตเสียง:
   • อินพุตระดับสูง: If your head unit does not have RCA outputs, use the high-level input cables provided. Connect them to the speaker outputs of your head unit.
   • Low-Level (RCA) Input: Connect RCA cables from your head unit's pre-out to the ampช่องเสียบอินพุต RCA ของเครื่องขยายเสียง (CH1/2, CH3/4)
4. รีโมทคอนโทรล: Connect the level remote control if desired for convenient volume adjustment.

4. การใช้งานและการปรับแต่ง

The ETON MA 4 offers various controls to fine-tune your audio system. These controls are located under the removable top plate.

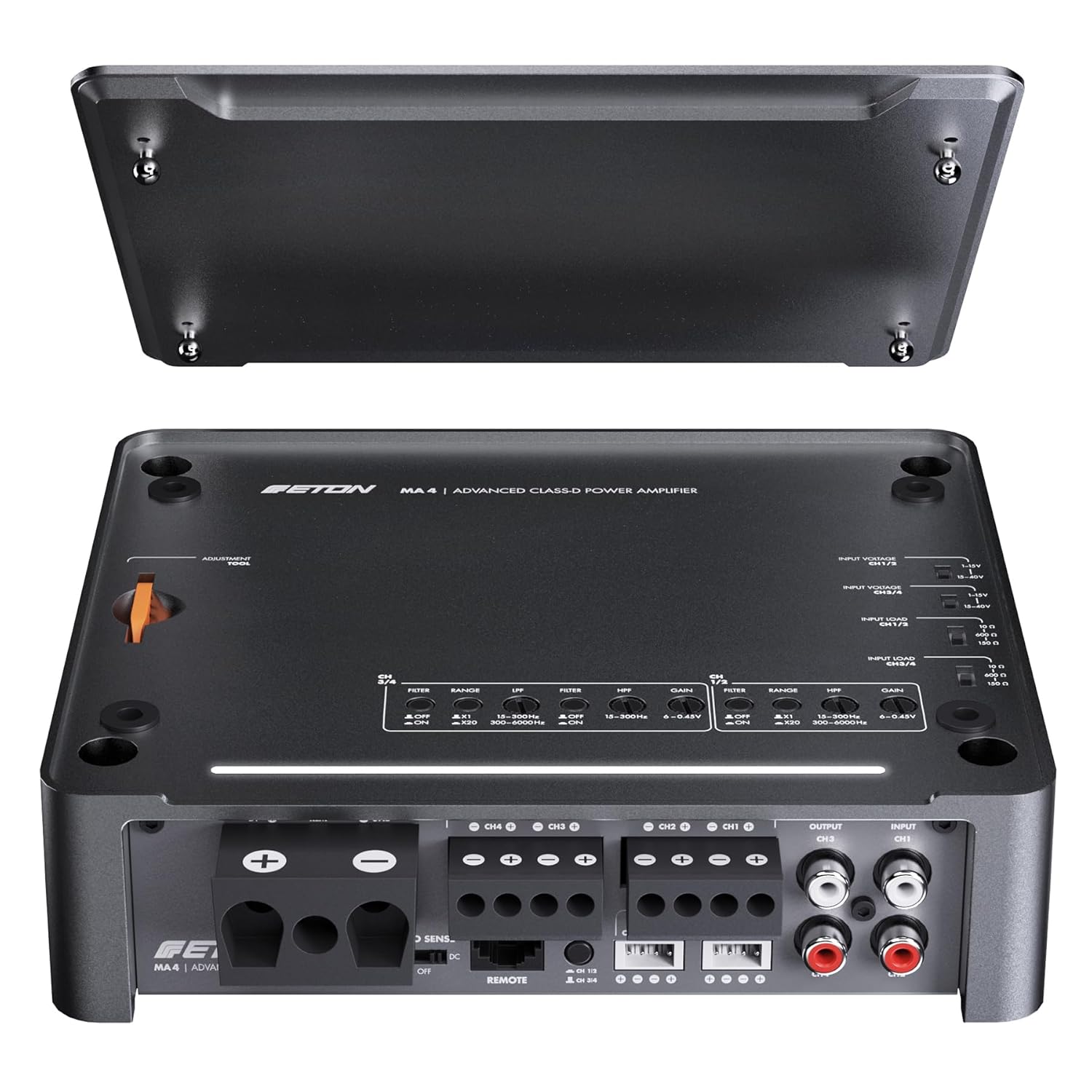

รูปที่ 4.1.1: Amplifier with top cover removed, revealing the adjustment controls for filters, gain, and input settings.

Figure 4.1.2: Detail of the orange adjustment tool integrated into the heatsink for precise control adjustments.

4.1 การเพิ่มพลังเริ่มต้น

1. หลังจากเชื่อมต่อทุกอย่างเสร็จเรียบร้อยแล้ว ให้เชื่อมต่อแบตเตอรี่รถยนต์กลับเข้าไปใหม่
2. เปิดเครื่องหลักของคุณ amplifier should power on, indicated by the LED status bar.

4.2 การปรับการควบคุม

Use the integrated adjustment tool to set the following parameters:

• Gain Control: Adjust the gain for each channel (CH1/2, CH3/4) to match the output level of your head unit. Start with the gain at minimum and slowly increase until desired volume is achieved without distortion. The LED status bar can assist in this process.
• Filter Settings (HPF/LPF):
  • ฟิลเตอร์กรองความถี่สูง (HPF) Allows frequencies above the set point to pass. Useful for protecting smaller speakers from low bass frequencies.
  • ตัวกรองความถี่ต่ำ (LPF): Allows frequencies below the set point to pass. Typically used for subwoofers.
  The MA 4 features 12 dB/octave filters. Adjust the crossover frequencies according to your speaker setup and desired sound.
• อินพุต Voltagอี การควบคุม: Adjust this setting based on whether you are using high-level or low-level inputs to ensure proper signal matching.
• Input Resistance (Input Load): For high-level inputs, adjust the input resistance to optimize signal transfer from the head unit.

5. การบำรุงรักษา

The ETON MA 4 amplifier is designed for durability and requires minimal maintenance.

• การทำความสะอาด: ใช้ผ้าแห้งนุ่มๆ เช็ดทำความสะอาด ampทำความสะอาดภายนอกของเครื่องขยายเสียง หลีกเลี่ยงน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
• การระบายอากาศ : ให้แน่ใจว่า amplifier's heatsink fins are free from dust and debris to maintain proper cooling. Do not obstruct airflow around the ampชีวิต.
• การเชื่อมต่อ: ตรวจสอบการเชื่อมต่อสายไฟทั้งหมดเป็นระยะๆ เพื่อให้แน่ใจว่ามีความปลอดภัยและไม่มีการกัดกร่อน

6 การแก้ไขปัญหา

If you experience issues with your ETON MA 4 ampเครื่องขยายสัญญาณ อ้างอิงถึงปัญหาทั่วไปและวิธีแก้ไขต่อไปนี้:

7. ข้อมูลจำเพาะทางเทคนิค

8. ข้อมูลการรับประกัน

Specific warranty details are typically provided with the product packaging or available on the manufacturer's official website. Please refer to the documentation included with your purchase or visit the ETON webเว็บไซต์สำหรับข้อกำหนดและเงื่อนไขการรับประกันล่าสุด

9. การสนับสนุนลูกค้า

For technical assistance, troubleshooting beyond this manual, or service inquiries, please contact ETON customer support. Contact information can usually be found on the manufacturer's webเว็บไซต์หรือในเอกสารประกอบผลิตภัณฑ์

Manufacturer: ETON

For more information, you may visit the official ETON webเว็บไซต์: www.eton-gmbh.com
