คู่มือผู้ใช้เครื่องชาร์จ EV Feyree 40A ระดับ 2

1. บทนำ

คู่มือนี้ให้คำแนะนำโดยละเอียดเกี่ยวกับการใช้งาน การติดตั้ง และการบำรุงรักษาเครื่องชาร์จรถยนต์ไฟฟ้า feyree 40A ระดับ 2 อย่างปลอดภัยและมีประสิทธิภาพ โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งานผลิตภัณฑ์ เพื่อให้มั่นใจว่าผลิตภัณฑ์ทำงานได้อย่างถูกต้องและป้องกันความเสียหายหรือการบาดเจ็บ

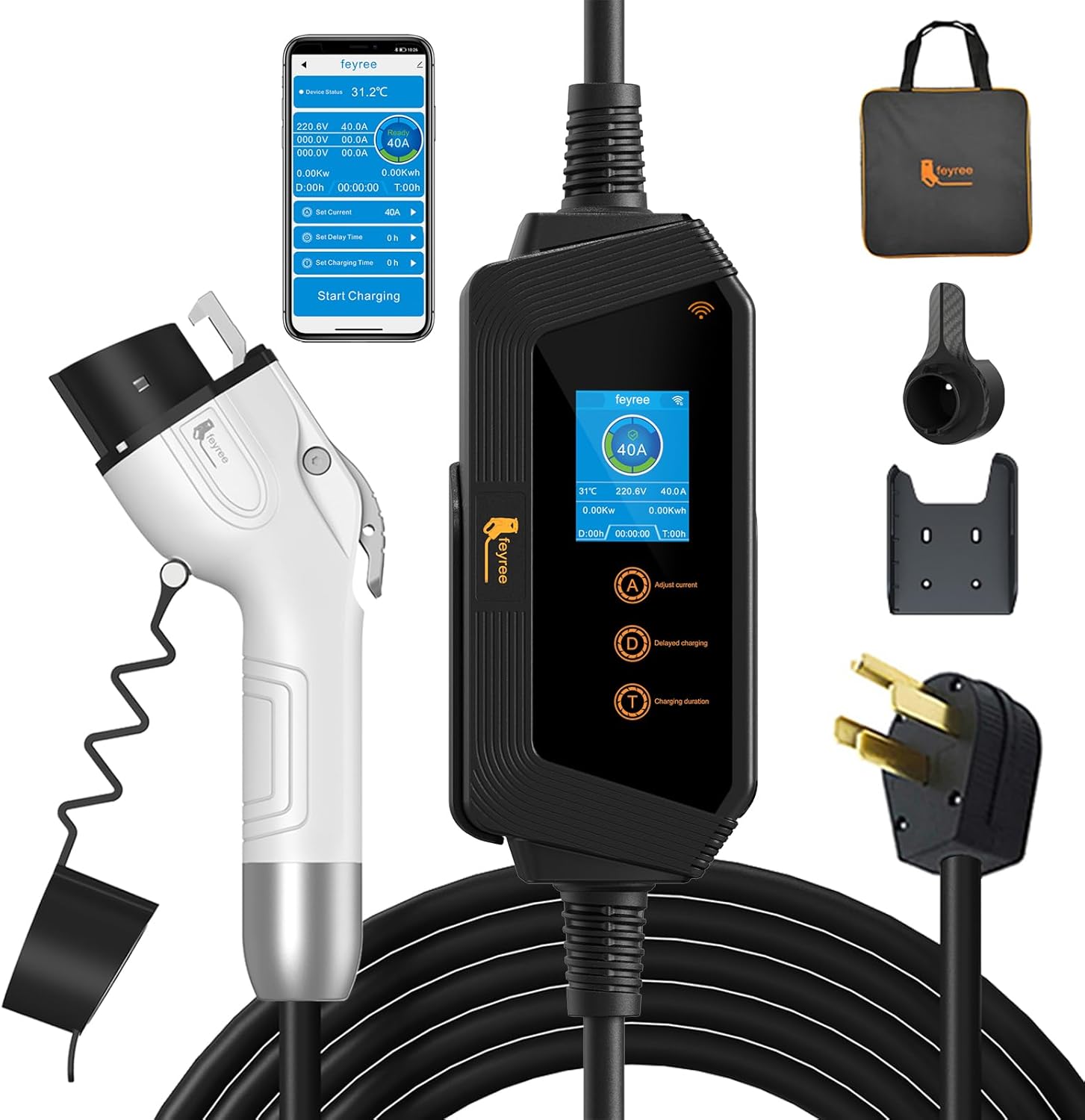

รูปที่ 1: เกินview ของส่วนประกอบเครื่องชาร์จ EV ระดับ 2 Feyree 40A

2. คุณสมบัติของผลิตภัณฑ์

เครื่องชาร์จรถยนต์ไฟฟ้า feyree 40A ระดับ 2 ออกแบบมาเพื่อการชาร์จรถยนต์ไฟฟ้าที่รวดเร็ว เชื่อถือได้ และชาญฉลาด คุณสมบัติหลักได้แก่:

• การเชื่อมต่อ WiFi และการควบคุมผ่านแอปพลิเคชันอัจฉริยะ: ตรวจสอบสถานะการชาร์จ ปรับกระแสไฟ และตั้งเวลาการชาร์จจากระยะไกลผ่านแอปพลิเคชันมือถือเฉพาะ
• รองรับการชาร์จเร็วสูงสุด 40A: ให้กำลังไฟสูงสุดถึง 9.6 กิโลวัตต์ ช่วยลดเวลาในการชาร์จได้อย่างมากเมื่อเทียบกับเครื่องชาร์จระดับ 1
• ความเข้ากันได้กับมาตรฐาน SAE J1772: ใช้ได้กับรถยนต์ไฟฟ้าและรถยนต์ปลั๊กอินไฮบริดทุกรุ่นที่ใช้มาตรฐาน J1772 (รถยนต์ Tesla ต้องใช้อะแดปเตอร์เพิ่มเติม)
• การป้องกันความปลอดภัยขั้นสูง: รวมถึงระบบป้องกันกระแสเกินและแรงดันไฟเกินtage, ต่ำกว่า voltagเช่น การป้องกันการรั่วไหล (ประเภท A), ความร้อนสูงเกิน และการต่อลงดิน
• โครงสร้างทนทาน: ผลิตจากวัสดุที่มีคุณสมบัติหน่วงไฟสูง (มาตรฐานการทนไฟ UL94V-0) และกันน้ำระดับ IP66 เหมาะสำหรับใช้งานกลางแจ้ง
• โหมดการใช้งานสองแบบ: สามารถติดตั้งบนผนังเพื่อการใช้งานถาวร หรือใช้เป็นเครื่องชาร์จแบบพกพาได้โดยใช้กระเป๋าสำหรับพกพาที่ให้มาด้วย

รูปที่ 2: ข้อมูลจำเพาะและคุณสมบัติหลักของเครื่องชาร์จรถยนต์ไฟฟ้า feyree

รูปที่ 3: การเปรียบเทียบความเร็วในการชาร์จ โดยเน้นการชาร์จที่เร็วกว่าถึง 8 เท่า

3. อะไรอยู่ในกล่อง

เมื่อเปิดบรรจุภัณฑ์ โปรดตรวจสอบว่าประกอบด้วยสิ่งของต่อไปนี้ทั้งหมด:

• เครื่องชาร์จรถยนต์ไฟฟ้าแบบพกพา 40A ระดับ 2
• ที่วางเครื่องชาร์จ EV
• ที่เสียบปลั๊ก EV
• ชุดสกรูสำหรับติดตั้ง
• คู่มือการใช้งาน (เอกสารนี้)
• กระเป๋าพกพา

รูปที่ 4: ส่วนประกอบทั้งหมดที่รวมอยู่ในแพ็คเกจผลิตภัณฑ์

4. การตั้งค่า

4.1 การติดตั้ง (ติดผนัง)

สำหรับสถานีชาร์จแบบติดตั้งถาวร คุณสามารถติดตั้งเครื่องชาร์จและที่วางสายเคเบิลเข้ากับผนังโดยใช้ชุดสกรูที่ให้มา เลือกตำแหน่งใกล้กับเต้ารับ NEMA 14-50P ของคุณที่ช่วยให้สายชาร์จสามารถเชื่อมต่อกับพอร์ตชาร์จของรถยนต์ได้อย่างสะดวก

1. เลือกตำแหน่งผนังที่เหมาะสม โดยตรวจสอบให้แน่ใจว่าโครงสร้างแข็งแรงและปราศจากสิ่งกีดขวาง
2. ใช้ที่วางที่ชาร์จเป็นแบบในการทำเครื่องหมายจุดเจาะบนผนัง
3. เจาะรูและใส่พุกยึดผนังหากจำเป็น
4. ยึดที่วางเครื่องชาร์จและที่วางปลั๊กไฟรถยนต์ไฟฟ้าเข้ากับผนังโดยใช้สกรูที่ให้มา
5. แขวนเครื่องชาร์จไว้บนที่วางและม้วนสายไฟให้เรียบร้อย

รูปที่ 5: อดีตampตัวอย่างของการติดตั้งแบบติดผนัง

4.2 การใช้งานแบบพกพา

เครื่องชาร์จ feyree ยังได้รับการออกแบบให้พกพาสะดวก เมื่อเดินทาง เพียงแค่เก็บเครื่องชาร์จและสายเคเบิลไว้ในกระเป๋าพกพาที่ให้มา ตรวจสอบให้แน่ใจว่ามีเต้ารับ NEMA 14-50P ที่สามารถเข้าถึงได้ ณ จุดชาร์จของคุณ

รูปที่ 6: การจัดเก็บเครื่องชาร์จแบบพกพาในท้ายรถ

4.3 การเชื่อมต่อกับแหล่งจ่ายไฟ

เครื่องชาร์จใช้ปลั๊ก NEMA 14-50P โปรดตรวจสอบให้แน่ใจว่าคุณมีเต้ารับ NEMA 14-50R ขนาด 240V ที่ใช้งานร่วมกันได้ เสียบสายไฟของเครื่องชาร์จเข้ากับเต้ารับให้แน่น

รูปที่ 7: ปลั๊ก NEMA 14-50P และเต้ารับที่ใช้งานร่วมกันได้

5. คู่มือการใช้งาน

5.1 การชาร์จพื้นฐาน

เพื่อเริ่มต้นการชาร์จรถยนต์ไฟฟ้าของคุณ:

1. ตรวจสอบให้แน่ใจว่าได้เสียบที่ชาร์จเข้ากับเต้ารับ NEMA 14-50R อย่างแน่นหนาแล้ว
2. เปิดฝาครอบพอร์ตชาร์จของรถของคุณ
3. เสียบหัวต่อ SAE J1772 เข้ากับพอร์ตชาร์จของรถยนต์ให้แน่นจนกระทั่งได้ยินเสียงคลิก
4. เครื่องชาร์จจะเริ่มชาร์จโดยอัตโนมัติ และหน้าจอ LCD จะแสดงสถานะการชาร์จ
5. หากต้องการหยุดการชาร์จ ให้ถอดขั้วต่อ J1772 ออกจากรถของคุณ

รูปที่ 8: ความเข้ากันได้กับรถยนต์ไฟฟ้า J1772

5.2 การควบคุมผ่านแอปพลิเคชันอัจฉริยะ (การเชื่อมต่อ WiFi)

เครื่องชาร์จ Feyree สามารถควบคุมและตรวจสอบได้ผ่านแอปพลิเคชันอัจฉริยะ (Tuya Smart หรือ Smart Life) ซึ่งช่วยให้สามารถตรวจสอบแบบเรียลไทม์ ปรับกระแสไฟ และตั้งเวลาได้

1. ดาวน์โหลดแอป Tuya Smart หรือ Smart Life จาก App Store ของอุปกรณ์ของคุณ
2. ลงทะเบียนหรือเข้าสู่ระบบบัญชีของคุณ
3. เพิ่มอุปกรณ์ชาร์จโดยทำตามคำแนะนำในแอปสำหรับการจับคู่ WiFi/Bluetooth
4. เมื่อเชื่อมต่อแล้ว คุณสามารถ view ตรวจสอบสถานะการชาร์จ ปรับกระแสไฟ และตั้งตารางการชาร์จได้โดยตรงจากสมาร์ทโฟนของคุณ

รูปที่ 9: อินเทอร์เฟซการตรวจสอบระยะไกลผ่านแอปพลิเคชัน

5.3 การปรับกระแสไฟฟ้า

คุณสามารถปรับกระแสไฟชาร์จเพื่อเพิ่มความเร็วในการชาร์จหรือจัดการการใช้พลังงานได้ เครื่องชาร์จรองรับการปรับกระแสไฟได้ 8 ระดับ

• ผ่านแอป: ใช้ตัวเลือก 'ตั้งค่ากระแสไฟ' ในแอปพลิเคชันมือถือเพื่อเลือกกระแสไฟที่คุณต้องการ ampเร่าร้อน
• ผ่านปุ่มชาร์จ: ใช้ปุ่ม 'A' บนตัวชาร์จเพื่อสลับไปมาระหว่างการตั้งค่ากระแสไฟต่างๆ ที่มีให้เลือก

รูปที่ 10: ตัวเลือกการปรับแต่งกระแสไฟฟ้า

5.4 การตั้งค่าเวลาในการชาร์จ (การชาร์จแบบหน่วงเวลา)

เพื่อรับแอดวานtagด้วยอัตราค่าไฟฟ้าช่วงนอกเวลาเร่งด่วน คุณสามารถกำหนดเวลาการชาร์จล่าช้าได้

• ผ่านแอป: ใช้ตัวเลือก 'ตั้งเวลาหน่วง' ในแอปเพื่อระบุว่าควรเริ่มการชาร์จเมื่อใด
• ผ่านปุ่มชาร์จ: ใช้ปุ่ม 'D' บนตัวชาร์จเพื่อตั้งเวลาชาร์จแบบหน่วงเวลาด้วยตนเอง (0-15 ชั่วโมง)

รูปที่ 11: การกำหนดตารางเวลาการเรียกเก็บเงินล่าช้าเพื่อประสิทธิภาพด้านต้นทุน

5.5 จอแสดงผล LCD เกินview

หน้าจอ LCD ขนาด 2.8 นิ้ว แสดงข้อมูลแบบเรียลไทม์เกี่ยวกับกระบวนการชาร์จ:

• สถานะ WiFi: แสดงสถานะการเชื่อมต่อ (รอการเชื่อมต่อ, เชื่อมต่อแล้ว, ไม่ได้เชื่อมต่อ)
• สถานะการชาร์จ: แสดงว่าเครื่องชาร์จกำลังชาร์จอยู่หรือไม่
• ปริมาณการชาร์จtage: แสดงฉบับปัจจุบันtage.
• อุณหภูมิแบบเรียลไทม์: แสดงอุณหภูมิการทำงานของเครื่อง
• พลังงานแบบเรียลไทม์: แสดงปริมาณการใช้พลังงานทันที (กิโลวัตต์)
• กระแสไฟฟ้าที่เลือกได้: แสดงรายการที่เลือกอยู่ในปัจจุบัน ampเร่าร้อน
• กระแสไฟชาร์จ: แสดงกระแสไฟฟ้าที่ไหลผ่านจริง
• การใช้พลังงาน: ปริมาณพลังงานที่ใช้ทั้งหมด (กิโลวัตต์ชั่วโมง)
• ตั้งค่าเวลาชาร์จแบบหน่วงเวลา: แสดงเวลาหน่วงที่ตั้งไว้
• ตั้งเวลาชาร์จ: แสดงระยะเวลาการชาร์จที่ตั้งไว้

รูปที่ 12: ข้อมูลที่แสดงบนหน้าจอ LCD

5.6 ฟังก์ชันปุ่ม

ตัวเครื่องชาร์จมีปุ่มควบคุมโดยตรง 3 ปุ่ม:

• ปุ่ม 'A' (ปรับกระแสไฟ): กดสั้นๆ เพื่อเลื่อนดูระดับปัจจุบัน
• ปุ่ม 'D' (ตั้งค่าเวลาหน่วง): กดสั้นๆ เพื่อเข้าสู่การตั้งค่าเวลาหน่วง
• ปุ่ม 'T' (ตั้งเวลาชาร์จ / เมนู): กดสั้นๆ เพื่อเข้าสู่การตั้งค่าระยะเวลาการชาร์จ กดค้างไว้ 10 วินาทีเพื่อเข้าสู่หน้าเมนูหลัก

รูปที่ 13: ฟังก์ชั่นของปุ่มชาร์จ

6. การบำรุงรักษา

การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เครื่องชาร์จรถยนต์ไฟฟ้า feyree ของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด

• การทำความสะอาด: เช็ดทำความสะอาดตัวชาร์จและสายเคเบิลด้วยผ้าเนื้อนุ่มและแห้งamp ผ้า ห้ามใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน ตรวจสอบให้แน่ใจว่าได้ถอดปลั๊กเครื่องออกก่อนทำความสะอาด
• การตรวจสอบสายเคเบิล: ตรวจสอบสายชาร์จและขั้วต่อเป็นระยะๆ เพื่อดูว่ามีร่องรอยการสึกหรอ ความเสียหาย หรือรอยฉีกขาดหรือไม่ ห้ามใช้งานหากพบว่าชำรุด
• พื้นที่จัดเก็บ: เมื่อไม่ใช้งาน ควรเก็บเครื่องชาร์จไว้ในที่แห้งและสะอาด ใช้ที่เก็บสายเคเบิลที่ให้มาสำหรับเครื่องชาร์จแบบติดผนัง หรือใช้กระเป๋าพกพาสำหรับการจัดเก็บ

6.1 ความทนทานต่อสภาพแวดล้อม

ที่ชาร์จ Feyree ได้รับการออกแบบให้มีมาตรฐานกันน้ำ IP66 ทำให้เหมาะสำหรับสภาพอากาศที่หลากหลาย สามารถทนต่ออุณหภูมิได้ตั้งแต่ -22°F (-30°C) ถึง 131°F (55°C)

รูปที่ 14: คุณสมบัติกันน้ำและทนต่ออุณหภูมิระดับ IP66

7. คุณสมบัติด้านความปลอดภัย

เครื่องชาร์จรถยนต์ไฟฟ้า feyree ของคุณมาพร้อมกับฟังก์ชันป้องกันความปลอดภัยหลายอย่างเพื่อให้มั่นใจได้ถึงการใช้งานที่ปลอดภัย:

• การป้องกันกระแสไฟเกิน
• เกินVoltagการป้องกันอี
• ต่ำกว่าเล่มtagการป้องกันอี
• ระบบป้องกันการรั่วไหล (ประเภท A)
• ระบบป้องกันความร้อนสูงเกินไป
• การป้องกันสายดิน
• การป้องกันไฟฟ้าลัดวงจร
• ระบบป้องกันฟ้าผ่า

รูปที่ 15: ระบบป้องกันความปลอดภัยที่ครอบคลุม

8 การแก้ไขปัญหา

หากคุณพบปัญหาเกี่ยวกับเครื่องชาร์จรถยนต์ไฟฟ้า feyree โปรดลองทำตามขั้นตอนการแก้ไขปัญหาทั่วไปต่อไปนี้:

• ไม่มีไฟฟ้า: ตรวจสอบให้แน่ใจว่าปลั๊ก NEMA 14-50P เสียบเข้ากับเต้ารับอย่างแน่นหนา และเบรกเกอร์วงจรของเต้ารับนั้นไม่ได้ตัดวงจร
• ไม่ชาร์จ: ตรวจสอบให้แน่ใจว่าขั้วต่อ J1772 เสียบเข้ากับพอร์ตชาร์จของรถยนต์อย่างแน่นหนาแล้ว ตรวจสอบหน้าจอ LCD เพื่อดูรหัสข้อผิดพลาดหรือข้อความแสดงสถานะใดๆ
• ปัญหาการเชื่อมต่อแอป: ตรวจสอบให้แน่ใจว่าอุปกรณ์มือถือของคุณเชื่อมต่อกับเครือข่าย WiFi ที่เสถียรแล้ว รีสตาร์ทเครื่องชาร์จและอุปกรณ์มือถือของคุณ จากนั้นลองเชื่อมต่อใหม่ผ่านแอปอีกครั้ง
• การชาร์จช้า: ตรวจสอบการตั้งค่าปัจจุบันบนหน้าจอ LCD ของเครื่องชาร์จหรือผ่านแอปเพื่อให้แน่ใจว่าได้ตั้งค่าตามที่ต้องการแล้ว amperage. ตรวจสอบความสามารถในการชาร์จไฟของรถยนต์ของคุณ
• ความร้อนสูงเกินไป: หากเครื่องชาร์จแสดงข้อผิดพลาดว่าร้อนเกินไป ให้ถอดปลั๊กออกทันทีและปล่อยให้เย็นลงในบริเวณที่มีอากาศถ่ายเทสะดวก ตรวจสอบให้แน่ใจว่าเครื่องชาร์จไม่ได้ถูกคลุมหรือโดนแสงแดดโดยตรงขณะใช้งาน

สำหรับปัญหาที่เกิดขึ้นซ้ำๆ หรือรหัสข้อผิดพลาดที่ไม่ได้ระบุไว้ โปรดดูส่วนการแก้ไขปัญหาโดยละเอียดภายในแอปพลิเคชันมือถือ หรือติดต่อฝ่ายสนับสนุนลูกค้า

9. ข้อมูลจำเพาะ

10. การรับประกันและการสนับสนุน

10.1 ข้อมูลการรับประกัน

เฟย์รีมอบ บริการรับประกัน 2 ปี สำหรับผลิตภัณฑ์ Feyree ทุกชิ้น การรับประกันนี้ครอบคลุมถึงข้อบกพร่องในวัสดุและฝีมือการผลิตภายใต้การใช้งานปกติ

10.2 การสนับสนุนลูกค้า

หากคุณมีคำถาม ต้องการความช่วยเหลือด้านเทคนิค หรือต้องการเคลมบริการรับประกัน โปรดติดต่อทีมงานบริการหลังการขายมืออาชีพของเราได้เลย โปรดดูรายละเอียดจากบรรจุภัณฑ์ของผลิตภัณฑ์หรือเอกสารอย่างเป็นทางการของ feyree webเว็บไซต์สำหรับข้อมูลการติดต่อล่าสุด
