1. บทนำ
Thank you for choosing the Hiicam Speed 10 Action Camera. This manual provides essential information for setting up, operating, and maintaining your camera to ensure optimal performance and longevity. The Speed 10 is designed to capture high-quality 5K 30FPS video and 30MP photos, featuring Electronic Image Stabilization (EIS), Wi-Fi connectivity, and waterproof capabilities up to 131 feet (40 meters) with its included housing. It is ideal for various activities including sports, travel, and underwater adventures.
Figure 1.1: Hiicam Speed 10 Action Camera and included accessories.
2. เนื้อหาบรรจุภัณฑ์
โปรดตรวจสอบสิ่งของภายในกล่องทันทีที่แกะออก เพื่อให้แน่ใจว่าสินค้าครบถ้วน
- กล้องแอคชั่น Hiicam Speed 10
- ที่อยู่อาศัยกันน้ำ
- รีโมทคอนโทรล
- 2 x 1350mAh Rechargeable Lithium-Ion Batteries
- เครื่องชาร์จแบตเตอรี่
- Mounting Accessories Kit (various mounts, straps, adhesives)
- สายชาร์จ USB
- คู่มือการใช้งาน (เอกสารนี้)
- (Note: Memory card may or may not be included depending on the specific product variant purchased.)

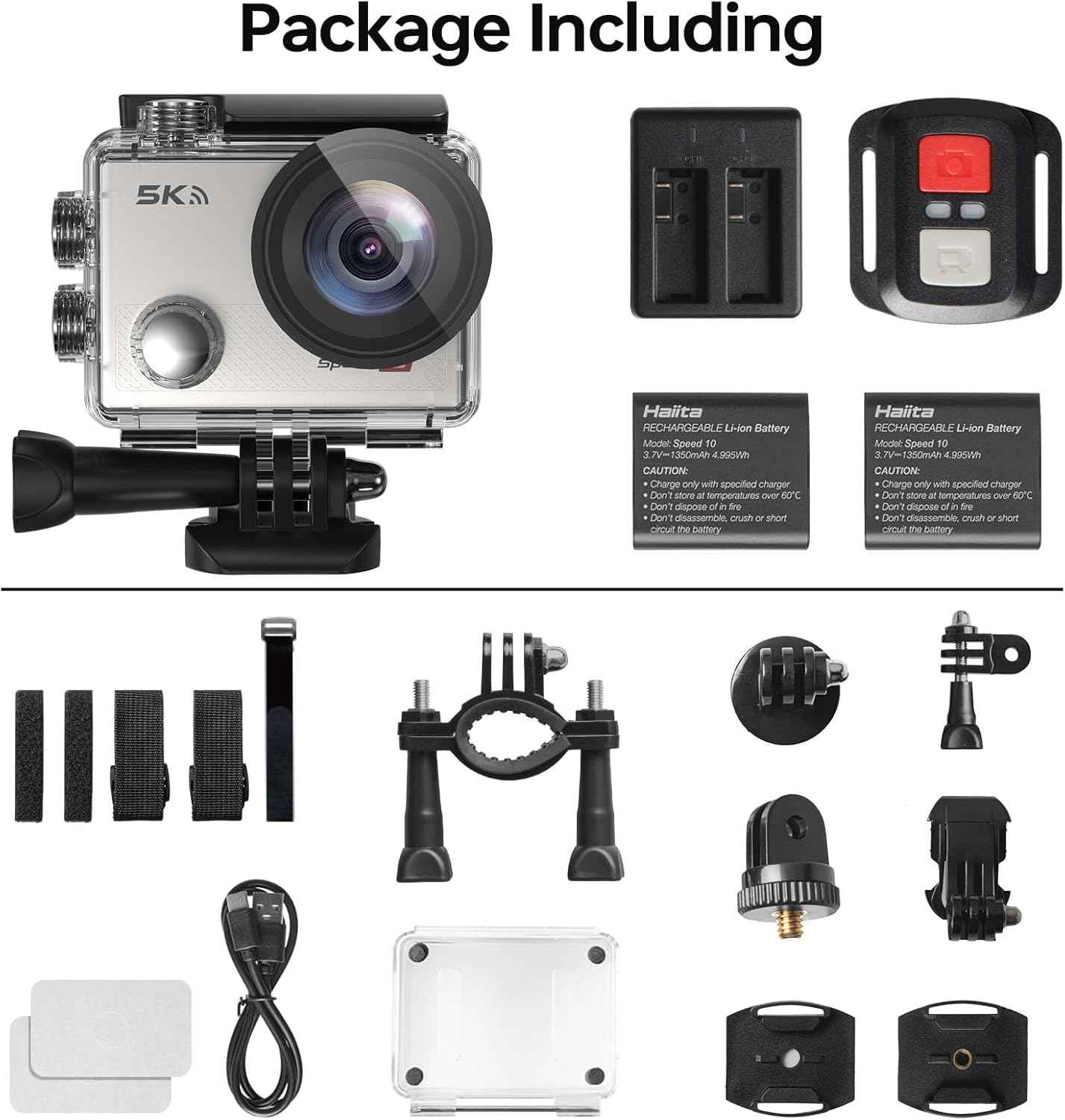

Figure 2.1: All components included in the standard package.
3. ส่วนประกอบของกล้อง
Familiarize yourself with the main parts of your Hiicam Speed 10 Action Camera.
| ส่วนประกอบ | คำอธิบาย |
|---|---|
| เลนส์ | Captures images and videos. Features a 170° wide-angle view. |
| หน้าจอด้านหน้า | Displays camera status, mode, and can be used for selfies. |
| Rear Touch Screen | Main display for live view, การเล่น และการนำทางเมนู |
| ปุ่มเปิด/ปิดเครื่อง | Powers the camera on/off and switches between shooting modes. |
| ปุ่มชัตเตอร์/ตกลง | Starts/stops recording, takes photos, confirms selections. |
| ปุ่มขึ้น/ลง | Navigation in menus, zoom control. |
| ช่องใส่ microSD การ์ด | For inserting a microSD card (up to 256GB, Class 10 or higher recommended). |
| ช่องใส่แบตเตอรี่ | เป็นที่เก็บแบตเตอรี่แบบชาร์จไฟได้ |
| พอร์ต USB | สำหรับการชาร์จและถ่ายโอนข้อมูล |
4. การตั้งค่า
4.1. การติดตั้งและการชาร์จแบตเตอรี่
- เปิดฝาช่องใส่แบตเตอรี่ที่ด้านล่างของกล้อง
- Insert a fully charged 1350mAh battery, ensuring the contacts align correctly.
- ปิดฝาช่องใส่แบตเตอรี่ให้แน่น
- To charge, insert the battery into the provided battery charger and connect the charger to a USB power source using the USB cable. The indicator light will show charging status.
- Alternatively, you can charge the battery inside the camera by connecting the camera directly to a USB power source.
Figure 4.1: Charging batteries with the external charger.
Figure 4.2: The camera supports extended recording time with two included batteries.
4.2. การใส่การ์ด MicroSD
A microSD card (not always included) is required to store photos and videos.
- ตรวจสอบให้แน่ใจว่ากล้องปิดอยู่
- Locate the microSD card slot on the side of the camera.
- Insert a Class 10 or higher microSD card (up to 256GB) with the contacts facing the correct direction until it clicks into place.
- ในการถอดออก ให้ดันการ์ดเบาๆ จนกระทั่งการ์ดเด้งออกมา
4.3. Waterproof Housing Usage
The waterproof housing allows the camera to be used underwater up to 131 feet (40 meters).
- Before each use, inspect the waterproof housing for any dirt, debris, or damage to the O-ring seal.
- Place the camera inside the housing, ensuring it fits snugly.
- Close the latch securely. Perform a dry test (without the camera) in water before first use to confirm no leaks.
- After underwater use, rinse the housing with fresh water and allow it to air dry.
Figure 4.3: The camera is waterproof up to 131 feet (40 meters) with the housing.
5. การใช้งานกล้อง
5.1. เปิด/ปิดเครื่อง
- To power on: Press and hold the Power/Mode button for a few seconds.
- วิธีปิดเครื่อง: กดปุ่มเปิด/ปิดค้างไว้จนกว่ากล้องจะปิดลง
5.2. การสลับโหมด
กดปุ่มเปิด/ปิด/โหมดซ้ำๆ เพื่อสลับไปมาระหว่างโหมดต่างๆ ได้แก่ วิดีโอ ภาพถ่าย การเล่น และการตั้งค่า
5.3. Recording Video / Taking Photos
- In Video mode: Press the Shutter/OK button to start recording. Press again to stop.
- In Photo mode: Press the Shutter/OK button to take a photo.
Figure 5.1: Capture ultra-sharp 5K 30FPS video and 30MP photos.
5.4. การตั้งค่าเมนู
Access the settings menu to customize camera parameters.
- From any mode, navigate to the Settings icon (gear icon) using the Mode button or touch screen.
- Use the Up/Down buttons or touch screen to navigate through options.
- Press the Shutter/OK button or tap to select an option.
- การตั้งค่าหลักประกอบด้วย:
- ความละเอียดวิดีโอ: Select from 5K/30FPS, 4K/60FPS, 4K/30FPS, 2.7K/30FPS, 1080P/120FPS, 1080P/60FPS, 720P/240FPS.
- ความละเอียดภาพ: Adjust photo size up to 30MP.
- ระบบป้องกันภาพสั่นไหวอิเล็กทรอนิกส์ (EIS): Enable or disable for smoother footage.
- มุมกว้าง: ปรับฟิลด์ของ view (170° ultra-wide angle available).
- Loop Recording, Time-Lapse, Slow Motion, Burst Photo: Explore various shooting modes.
Figure 5.2: Electronic Image Stabilization (EIS) ensures steady and smooth footage.
Figure 5.3: The 170° wide-angle lens captures a broad field of view.
6. คุณสมบัติขั้นสูง
6.1. Wi-Fi & Smart App Control
Connect your camera to a smartphone or tablet via Wi-Fi for remote control, live preview, และ file โอน.
- Download the "iSmart DV" app (or specified app in camera manual) from your device's app store.
- On the camera, enable Wi-Fi from the settings menu. The camera's Wi-Fi name (SSID) and password will be displayed.
- บนสมาร์ทโฟนของคุณ ให้ไปที่การตั้งค่า Wi-Fi และเชื่อมต่อกับเครือข่าย Wi-Fi ของกล้อง
- Open the app. You can now control the camera, view อยู่ footage, and download content to your device.
Figure 6.1: Share your moments instantly with Wi-Fi and app control.
6.2. รีโมทคอนโทรล
รีโมทคอนโทรลที่ให้มาช่วยให้ใช้งานได้สะดวกจากระยะไกล
- ตรวจสอบให้แน่ใจว่ารีโมทคอนโทรลมีแบตเตอรี่ที่ใช้งานได้
- Pair the remote with the camera (refer to the camera's settings menu for remote pairing instructions if needed).
- Use the dedicated buttons on the remote to start/stop video recording or take photos.
Figure 6.2: Wireless remote control for effortless capture.
7. การบำรุงรักษาและการดูแล
- Keep the camera and its accessories clean and dry.
- Use a soft, lint-free cloth to clean the lens and screens. Avoid abrasive materials.
- เมื่อไม่ใช้งาน ควรเก็บกล้องไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
- ถอดแบตเตอรี่ออกหากจะไม่ใช้กล้องเป็นเวลานาน
- สำรองข้อมูล foo ของคุณเป็นประจำtage and format the microSD card to maintain optimal performance.
8 การแก้ไขปัญหา
| ปัญหา | วิธีแก้ปัญหาที่เป็นไปได้ |
|---|---|
| กล้องเปิดไม่ติด | ตรวจสอบให้แน่ใจว่าแบตเตอรี่ชาร์จเต็มแล้วและใส่ถูกต้อง ลองใช้แบตเตอรี่ที่ชาร์จเต็มแล้วก้อนอื่นดู |
| ไม่สามารถบันทึกวีดีโอ/ถ่ายภาพได้ | Check if a microSD card is inserted and has sufficient free space. Ensure the card is Class 10 or higher. Format the card if necessary (this will erase all data). |
| ฟูtagภาพไม่ชัด/สั่น | Ensure EIS (Electronic Image Stabilization) is enabled in settings. Check if the lens is clean. |
| ปัญหาการเชื่อมต่อ Wi-Fi | Ensure Wi-Fi is enabled on the camera and your smartphone. Re-enter the Wi-Fi password. Restart both devices. Ensure you are using the correct app. |
| กล้องค้าง | ถอดและใส่แบตเตอรี่ใหม่เพื่อรีเซ็ตกล้อง อัปเดตเฟิร์มแวร์หากมีให้ใช้งาน |
| Water leakage in housing. | Immediately remove the camera. Inspect the O-ring seal for dirt, hair, or damage. Ensure the latch is fully secured. Do not use if the housing is damaged. |
9. ข้อมูลจำเพาะทางเทคนิค
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อรุ่น | ความเร็ว 10 |
| ความละเอียดวิดีโอ | สูงสุด 5K 30FPS |
| ความละเอียดของภาพ | สูงถึง 30MP |
| ระบบป้องกันภาพสั่นไหว | ลดการสั่นไหวของภาพอิเล็กทรอนิกส์ (EIS) |
| ความลึกของน้ำ | 131FT / 40M (with waterproof housing) |
| มุมเลนส์ | มุมกว้าง 170° |
| แสดง | 2-inch Rear Touch Screen, Front Screen |
| แบตเตอรี่ | 2 x 1350mAh Lithium-Ion (included) |
| พื้นที่จัดเก็บ | MicroSD card, up to 256GB (Class 10 or higher) |
| การเชื่อมต่อ | ไวไฟ, ยูเอสบี |
| ขนาด | 2.2 x 0.95 x 1.61 นิ้ว |
| น้ำหนัก | 1.1 ปอนด์ |
10. การรับประกันและการสนับสนุนลูกค้า
The Hiicam Speed 10 Action Camera typically comes with a manufacturer's warranty. Please refer to the warranty card included in your package or visit the official Hiicam webเว็บไซต์สำหรับข้อกำหนดและเงื่อนไขการรับประกันโดยละเอียด
For technical support, troubleshooting assistance, or warranty claims, please contact Hiicam customer service through their official channels.
- Hiicam Store on Amazon: Visit the Hiicam Store
- โปรดดูข้อมูลการติดต่อที่ระบุไว้ในบรรจุภัณฑ์ผลิตภัณฑ์ของคุณ
