SJoyBring 7-Inch Double Din Car Stereo User Manual

1. บทนำ

This manual provides detailed instructions for the installation, operation, and maintenance of your SJoyBring 7-Inch Double Din Car Stereo. Please read this manual thoroughly before using the product to ensure proper functionality and safety. Keep this manual for future reference.

2. ข้อมูลด้านความปลอดภัย

• แนะนำการติดตั้งอย่างมืออาชีพ: เนื่องจากระบบเครื่องเสียงรถยนต์มีความซับซ้อน การติดตั้งโดยช่างผู้เชี่ยวชาญจึงเป็นสิ่งที่แนะนำอย่างยิ่งเพื่อป้องกันความเสียหายต่อตัวเครื่องหรือตัวรถ
• Dash Size Verification: Before installation, ensure your vehicle's dashboard opening size is compatible with this stereo (standard US vehicle double din: 170*97mm). An additional dash kit may be required if the dimensions do not match.
• การเดินสายไฟ: Carefully follow the wiring diagram provided. Incorrect wiring can cause damage or malfunction.
• ความปลอดภัยในการขับขี่: Do not operate features that require significant attention while driving. Always prioritize safe driving practices.
• แหล่งจ่ายไฟ: ตรวจสอบให้แน่ใจว่าเครื่องเสียงรถยนต์เชื่อมต่อกับแหล่งจ่ายไฟ 12V DC ที่มีการต่อสายดินแบบลบ

3. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่ารายการทั้งหมดที่ระบุไว้ด้านล่างนี้รวมอยู่ในแพ็คเกจของคุณ:

• SJoyBring 7-Inch Double Din Car Stereo Unit
• รีโมทคอนโทรล
• ชุดสายไฟ
• Brackets (Mounting Hardware)
• สกรู
• หลัง View กล้อง
• สายกล้องสำรอง
• คู่มือการใช้งาน
• Additional Frames (2, for use if needed)

Image: Main unit, remote control, and included backup camera.

4. สินค้าหมดview

4.1 แผงควบคุมด้านหน้า

• ปุ่มเปิด / ปิดโหมด: Press to turn on/off, short press to switch modes.
• ปุ่มปรับระดับเสียง: หมุนเพื่อปรับระดับเสียง
• ปุ่มโฮม: กลับไปที่เมนูหลัก
• รับสาย/วางสาย: Dedicated buttons for phone calls.
• ปุ่มรีเซ็ต: Small button for system reset.
• ช่องเสียบการ์ด SD: For media playback from an SD card.
• ซ็อกเก็ต USB: For media playback, phone charging, and wired Mirror Link.

4.2 การเชื่อมต่อแผงด้านหลัง

Image: Rear panel of the stereo unit, highlighting RCA pre-amplifier outputs, subwoofer outputs, and camera inputs.

• 4 Channels Pre-amplifier (RCA): Front Right (FR), Front Left (FL), Rear Right (RR), Rear Left (RL) outputs for connecting to an aftermarket ampชีวิต.
• 2 Subwoofer Outputs (SW1, SW2): Dedicated outputs for connecting subwoofers.
• Front Camera Input (F-CAM): RCA input for an optional front view กล้อง.
• Rear Camera Input (R-CAM): RCA input for the included backup camera.
• Video Output (V-OUT): เอาท์พุตวิดีโอ RCA
• Extra Bluetooth Antenna: Enhances Bluetooth connection stability.
• ขั้วต่อสายไฟ: Main power and speaker wire connection.

5. คู่มือการติดตั้ง

The SJoyBring car stereo is designed for a standard double din opening. Ensure your vehicle's dash size is suitable. If not, an additional dash kit may be required. It is recommended to have this unit installed by a professional car audio technician.

5.1 Dimensions and Wiring Diagram

Image: Detailed diagram illustrating the physical dimensions of the stereo unit and the comprehensive wiring connections for power, speakers, external amplifier, cameras, and steering wheel controls.

• Power Connections (Section A): Connect the Yellow wire to +12V (B+), Black to Ground (GND), Red to +12V ACC (ignition switch), Orange to Illuminate light, and Blue to Auto Antenna/Ampชีวิต.
• Speaker Connections (Section B): Connect the corresponding speaker wires (Grey, White, Green, Purple) to your vehicle's front and rear speakers.
• Special Function Wires (Section C): Connect the Brown wire to Brake detect, Pink to Back car control (for reverse camera trigger), Green to Steering wheel control 1, Green/Black to Steering wheel control 2, and Pink/Black to Front view camera power supply.
• การเชื่อมต่อ RCA: เชื่อมต่อภายนอก amplifiers, subwoofers, and cameras to the corresponding RCA ports on the rear panel as shown in the diagram.

หมายเหตุสำคัญ: Some vehicles may require additional accessories such as a wire harness adapter and a radio antenna adapter for proper installation. These are typically specific to your car model and are not included.

6. การตั้งค่า

6.1 การเปิดเครื่องครั้งแรก

After successful installation, turn on your vehicle's ignition. The stereo unit should power on automatically. If not, press the Power/Mode button on the front panel.

6.2 การตั้งค่าระบบ

From the main menu, navigate to the 'Setup' icon to access system configurations.

• ภาษา: เลือกภาษาที่คุณต้องการสำหรับอินเทอร์เฟซผู้ใช้
• ตั้งเวลา: ปรับการตั้งค่าวันที่และเวลา
• แสดง: Customize display options, including brightness and wallpaper. You can choose from pre-installed wallpapers or upload your own via USB.
• เสียง: Access equalizer settings, fader/balance controls, and subwoofer adjustments.
• การตั้งค่าบลูทูธ: Manage Bluetooth pairing and connection settings.

7. คู่มือการใช้งาน

7.1 CarPlay ไร้สายและ Android Auto

This unit supports wireless Apple CarPlay and Android Auto, allowing seamless integration of your smartphone's features onto the stereo display without a USB cable. Access navigation, music, calls, and messages through a simplified interface.

Image: The stereo display showing the Apple CarPlay interface, providing access to phone, music, maps, messages, and other applications.

การควบคุมด้วยเสียง: Utilize intelligent voice assistants (Siri for CarPlay, Google Assistant for Android Auto) to make calls, navigate, play music, and more, ensuring hands-free operation for safer driving.

7.2 ฟังก์ชันบลูทูธ

The independent Bluetooth module and antenna provide a stable, fast, and clear connection for wireless audio streaming and hands-free calling. The built-in ultra-clear microphone ensures clear call quality and accurate voice control.

Image: The Bluetooth call screen on the stereo, displaying options to end, mute, use keypad, or add a call.

7.3 การเชื่อมโยงมิเรอร์

The Mirror Link function supports both iOS and Android phones. Connect your smartphone via USB to mirror its screen onto the stereo's 7-inch HD touchscreen. This allows you to view apps like Google Maps, Spotify, or YouTube directly on the larger display.

Image: A smartphone connected to the car stereo via USB, demonstrating the Mirror Link feature where the phone's display is replicated on the stereo's screen.

7.4 4.2-Channel Audio Output

The stereo features 4 channels of RCA audio output for connecting to aftermarket amplifiers and 2 separate subwoofer outputs. This configuration allows for enhanced sound quality and powerful bass effects.

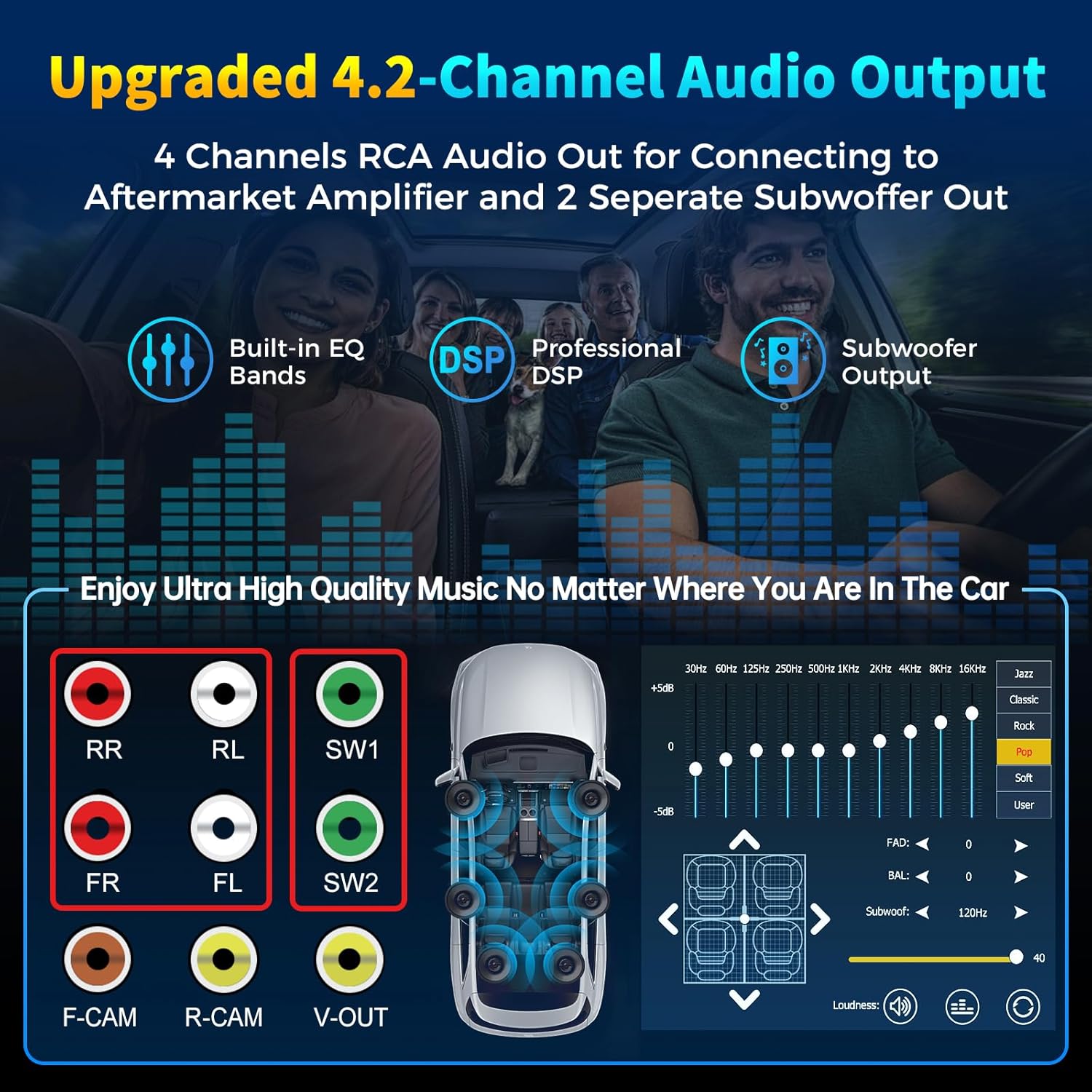

Image: A diagram showing the 4.2-channel audio output system, including connections for front, rear, and subwoofer speakers, along with an equalizer interface.

อีควอไลเซอร์ (EQ): Adjust audio frequencies to customize your listening experience. The unit includes multiple preset EQ modes (e.g., Jazz, Classic, Rock, Pop, Soft) and a user-definable mode.

7.5 วิทยุเอฟเอ็ม/เอเอ็ม

Access FM and AM radio stations. Use the scan function to find available stations and save your favorites as presets.

7.6 Rear and Front View การรองรับกล้อง

The car stereo supports both rear and front view cameras. When the vehicle shifts into reverse, the display automatically switches to the rear camera view. The included HD night vision rear view camera offers a wide viewing angle and waterproof design for safer parking.

Image: A split screen showing the view from a front camera (top) and a rear camera with parking guidelines (bottom) on the car stereo display.

8. การบำรุงรักษา

To maintain the performance and appearance of your SJoyBring car stereo:

• การทำความสะอาด: ใช้ผ้าแห้งเนื้อนุ่มเช็ดทำความสะอาดหน้าจอสัมผัสและภายนอก หลีกเลี่ยงการใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
• หลีกเลี่ยงของเหลว: Do not allow liquids to enter the unit, as this can cause damage.
• อุณหภูมิ: หลีกเลี่ยงการวางเครื่องไว้ในอุณหภูมิที่สูงเกินไป

9 การแก้ไขปัญหา

If you encounter issues with your SJoyBring car stereo, refer to the following common problems and solutions:

• ไม่มีไฟฟ้า: Check all power connections (Yellow, Black, Red wires) to ensure they are securely connected and receiving power. Verify vehicle fuses.
• ไม่มีเสียง: Check speaker wiring connections. Ensure the volume is not muted or set too low. Verify external amplifier connections if used.
• ปัญหาการเชื่อมต่อบลูทูธ: Ensure Bluetooth is enabled on both the stereo and your smartphone. Delete previous pairings and attempt to re-pair. Ensure the extra Bluetooth antenna is properly connected.
• CarPlay/Android Auto ไม่เชื่อมต่อ: For wireless connection, ensure Wi-Fi and Bluetooth are enabled on your phone. For wired Mirror Link, ensure the USB cable is securely connected and the phone's USB debugging mode (for Android) or trust prompt (for iOS) is accepted.
• กล้องสำรองไม่แสดง: Check the R-CAM connection and ensure the Pink 'Back car control' wire is correctly connected to the vehicle's reverse light trigger.
• หน้าจอไม่ตอบสนอง: Try pressing the Reset button with a thin object (e.g., a paperclip).

If problems persist after attempting these solutions, please contact SJoyBring customer support for further assistance.

10. ข้อมูลจำเพาะ

11. การรับประกันและการสนับสนุน

This SJoyBring car stereo unit comes with a รับประกัน 1 ปี นับจากวันที่ซื้อ การรับประกันนี้ครอบคลุมถึงข้อบกพร่องจากการผลิตและการทำงานผิดปกติภายใต้การใช้งานปกติ

For technical support, troubleshooting assistance, or warranty claims, please contact SJoyBring customer service through the retailer where the product was purchased or visit the official SJoyBring webเว็บไซต์สำหรับข้อมูลการติดต่อ
