คู่มือผู้ใช้เครื่องควบคุมเครื่องกำเนิดไฟฟ้า SMARTGEN HGM1791CAN

1. สินค้าหมดview

ตัวควบคุมเครื่องกำเนิดไฟฟ้า SMARTGEN HGM1791CAN ออกแบบมาสำหรับการควบคุมและตรวจสอบอัตโนมัติของเครื่องกำเนิดไฟฟ้าแบบหน่วยเดียว รวมถึงเครื่องสูบน้ำ ช่วยให้สามารถเริ่ม/หยุดการทำงานได้ทั้งแบบด้วยตนเองและอัตโนมัติโดยอาศัยสัญญาณจากระยะไกล ตัวควบคุมจะตรวจสอบและปกป้องการทำงานของเครื่องกำเนิดไฟฟ้าอย่างต่อเนื่องโดยการรวบรวมและวิเคราะห์ข้อมูลที่สำคัญ เช่น ปริมาณการผลิตกระแสไฟฟ้าtagอุปกรณ์นี้ตรวจจับกระแสไฟฟ้า อุณหภูมิน้ำ และแรงดันน้ำมัน และแสดงสัญญาณบ่งชี้ความผิดปกติ พร้อมทั้งสนับสนุนการดำเนินการบำรุงรักษาอย่างทันท่วงที

HGM1791CAN มีจอแสดงผล LCD ขนาด 128x64 พิกเซล พร้อมไฟแบ็คไลท์ แสดงผลทั้งภาษาจีนและภาษาอังกฤษเพื่อความสะดวกของผู้ใช้ การทำงานด้วยปุ่มสัมผัสช่วยให้ควบคุมได้อย่างชัดเจนและใช้งานง่าย สามารถปรับค่าพารามิเตอร์และค่าหน่วงเวลาได้ผ่านแผงด้านหน้าหรือผ่านซอฟต์แวร์บนพีซีที่เชื่อมต่อผ่านพอร์ต USB

คุณสมบัติหลัก:

• จอแสดงผล LCD ขนาด 128x64 พิกเซล พร้อมไฟแบ็คไลท์ รองรับภาษาจีนและภาษาอังกฤษ
• วัสดุอะคริลิกแข็งทนทานสำหรับปกป้องหน้าจอ
• แผงและปุ่มทำจากซิลิโคนเพื่อการปรับตัวให้เข้ากับอุณหภูมิสูงและต่ำได้ดียิ่งขึ้น
• ช่วงแรงดันไฟฟ้ากระแสตรงกว้าง (8~35) โวลต์ สามารถใช้งานร่วมกับแบตเตอรี่สตาร์ท 12 โวลต์ หรือ 24 โวลต์ได้
• การวัดและแสดงค่าแรงดันไฟฟ้าเฟสเดียวของเครื่องกำเนิดไฟฟ้าtage กระแส ความถี่ กำลัง และเปอร์เซ็นต์โหลดtage.
• การวัดและแสดงผลพารามิเตอร์ของเครื่องยนต์อย่างแม่นยำ: แรงดันน้ำมันเครื่อง อุณหภูมิ ระดับน้ำมันเชื้อเพลิง เวลาการทำงานทั้งหมด ปริมาตรแบตเตอรี่tage, ความเร็วรอบเครื่องยนต์ และเวลาเริ่มต้นการทำงานสะสม
• ระบบป้องกันและแสดงผลข้อผิดพลาดของเครื่องกำเนิดไฟฟ้าแบบบูรณาการ
• มีโหมดการทำงานสามโหมด: โหมดแมนนวล, โหมดอัตโนมัติ และโหมดหยุด
• สามารถใช้งานร่วมกับเซ็นเซอร์วัดอุณหภูมิ ความดัน และระดับน้ำมันเชื้อเพลิงได้หลายตัว ซึ่งผู้ใช้สามารถกำหนดค่าได้เอง
• เงื่อนไขการตัดการเชื่อมต่อข้อเหวี่ยงหลายประการ (เซ็นเซอร์ความเร็วเครื่องยนต์, แรงดันน้ำมันเครื่อง, ความถี่ของเครื่องกำเนิดไฟฟ้า)
• พอร์ตอินพุตที่กำหนดค่าได้สามพอร์ต (อินพุตดิจิทัลหรืออินพุตเซ็นเซอร์)
• เอาต์พุตแบบรีเลย์คงที่สองตัว (รีเลย์เชื้อเพลิง, รีเลย์สตาร์ท)
• พอร์ตเอาต์พุตที่กำหนดค่าได้สามพอร์ต (สัญญาณเตือนทั่วไป, การอุ่นเครื่องล่วงหน้า, การควบคุมรอบเดินเบา)
• ค่าพารามิเตอร์ที่ผู้ใช้กำหนดจะยังคงอยู่แม้ไฟดับ สามารถปรับเปลี่ยนได้ผ่านแผงด้านหน้าหรือซอฟต์แวร์บนพีซี (USB Type-C)
• การควบคุมด้วยระบบดิจิทัลเพื่อการควบคุมที่เชื่อถือได้และเสถียร
• ดีไซน์แบบโมดูลาร์ ตัวเรือนพลาสติก ABS ทนไฟ ขั้วต่อแบบเสียบได้ ติดตั้งแบบฝังได้

2. การตั้งค่าและการติดตั้ง

ตัวควบคุม HGM1791CAN ออกแบบมาสำหรับการติดตั้งแบบฝังตัว ตรวจสอบให้แน่ใจว่าตำแหน่งติดตั้งมีความมั่นคงและได้รับการปกป้องจากแรงสั่นสะเทือนหรือความชื้นมากเกินไป โครงสร้างที่กะทัดรัดและขั้วต่อแบบเสียบได้ช่วยให้การเดินสายทำได้ง่าย

2.1. การติดตั้ง

ติดตั้งตัวควบคุมลงในช่องเจาะแผงที่เหมาะสม ยึดให้แน่นโดยใช้ฮาร์ดแวร์สำหรับติดตั้งที่ให้มา ตรวจสอบให้แน่ใจว่ามีพื้นที่เพียงพอสำหรับการเชื่อมต่อสายไฟที่ด้านหลัง

2.2. การเชื่อมต่อสายไฟ

การเชื่อมต่อทั้งหมดทำผ่านขั้วต่อแบบเสียบได้ โปรดดูแผนผังการเดินสายไฟที่ให้มาพร้อมกับผลิตภัณฑ์ของคุณสำหรับรายละเอียดการกำหนดขั้วต่อ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาและต่อขั้วถูกต้อง

• แหล่งจ่ายไฟ: เชื่อมต่อแหล่งจ่ายไฟ DC (8~35)V เข้ากับขั้วต่อที่กำหนด ตัวควบคุมนี้สามารถใช้ได้กับแบตเตอรี่สตาร์ททั้ง 12V และ 24V
• การเชื่อมต่อเครื่องกำเนิดไฟฟ้า: เชื่อมต่อเครื่องกำเนิดไฟฟ้า voltagเช่น อินพุตหม้อแปลงกระแส (CT) และอินพุตความถี่ ตามแผนผังการเดินสายไฟ
• เซ็นเซอร์เครื่องยนต์: เชื่อมต่อเซ็นเซอร์วัดแรงดันน้ำมันเครื่อง อุณหภูมิน้ำ และระดับน้ำมันเชื้อเพลิง ตัวควบคุมรองรับเซ็นเซอร์หลายประเภท ซึ่งผู้ใช้สามารถกำหนดเองได้
• พอร์ตอินพุต: ใช้พอร์ตอินพุตที่กำหนดค่าได้ทั้งสามพอร์ตสำหรับสัญญาณดิจิทัลหรืออินพุตเซ็นเซอร์เพิ่มเติมตามที่แอปพลิเคชันของคุณต้องการ
• พอร์ตเอาท์พุต: เชื่อมต่อเอาต์พุตรีเลย์คงที่สองตัว (เชื้อเพลิง, สตาร์ท) และพอร์ตเอาต์พุตที่กำหนดค่าได้สามพอร์ต (สัญญาณเตือนทั่วไป, การอุ่นเครื่อง, การควบคุมรอบเดินเบา) เข้ากับแอคชูเอเตอร์หรือตัวบ่งชี้ที่เกี่ยวข้อง
• พอร์ต USB: พอร์ต USB Type-C ใช้สำหรับเชื่อมต่อกับคอมพิวเตอร์เพื่อตั้งค่าพารามิเตอร์โดยใช้ซอฟต์แวร์เฉพาะ

สำคัญ: ควรตรวจสอบให้แน่ใจว่าได้ตัดกระแสไฟออกก่อนทำการเชื่อมต่อหรือเปลี่ยนแปลงสายไฟใดๆ เพื่อป้องกันความเสียหายต่อตัวควบคุมหรืออุปกรณ์ที่เกี่ยวข้อง

3. คู่มือการใช้งาน

ตัวควบคุม HGM1791CAN มีหน้าจอ LCD ที่ใช้งานง่ายและอินเทอร์เฟซปุ่มสัมผัสเพื่อการใช้งานที่สะดวก

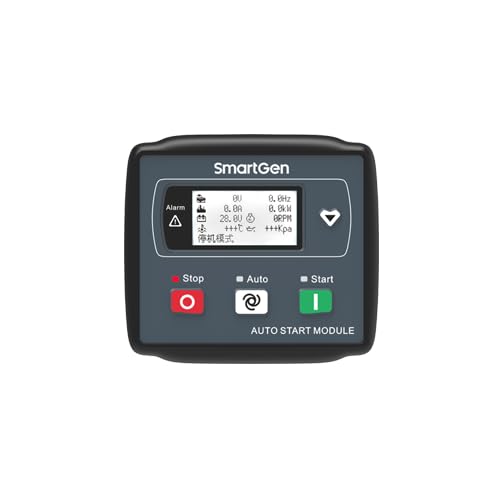

รูปที่ 1: แผงด้านหน้าของตัวควบคุมเครื่องกำเนิดไฟฟ้า SMARTGEN HGM1791CAN ประกอบด้วยหน้าจอ LCD แสดงค่าพารามิเตอร์ต่างๆ พร้อมปุ่ม 'หยุด' 'อัตโนมัติ' และ 'เริ่ม'

3.1. การแสดงผลและการนำทาง

หน้าจอ LCD ขนาด 128x64 พิกเซล แสดงค่าพารามิเตอร์ของเครื่องกำเนิดไฟฟ้าและเครื่องยนต์แบบเรียลไทม์ ใช้ปุ่มนำทาง (โดยทั่วไปคือปุ่มลูกศรหรือปุ่มเมนูเฉพาะ) เพื่อเลื่อนดูหน้าจอต่างๆ และเข้าถึงการตั้งค่า

3.2. โหมดการทำงาน

ตัวควบคุมรองรับโหมดการทำงานหลักสามโหมด ซึ่งเลือกได้ผ่านปุ่มเฉพาะบนแผงด้านหน้า:

• โหมดหยุด: เครื่องกำเนิดไฟฟ้าหยุดทำงานแล้วและจะไม่สตาร์ทโดยอัตโนมัติ โหมดนี้มักใช้สำหรับการบำรุงรักษาหรือเมื่อไม่จำเป็นต้องใช้งานเครื่องกำเนิดไฟฟ้า
• โหมดอัตโนมัติ: เครื่องกำเนิดไฟฟ้าจะสตาร์ทและหยุดทำงานโดยอัตโนมัติตามสัญญาณสตาร์ทระยะไกลหรือเงื่อนไขที่ตั้งค่าไว้ล่วงหน้า (เช่น ระดับแบตเตอรี่ต่ำ)tagเช่น ไฟฟ้าดับ)
• โหมดแมนนวล: สามารถสตาร์ทและหยุดเครื่องกำเนิดไฟฟ้าด้วยตนเองได้โดยใช้ปุ่ม 'เริ่ม' และ 'หยุด' บนแผงควบคุมด้านหน้า

3.3. การตรวจสอบพารามิเตอร์

หน้าจอ LCD แสดงข้อมูลแบบเรียลไทม์เพื่อการตรวจสอบอย่างครอบคลุม:

• พารามิเตอร์ของตัวสร้าง: เล่มที่tage (V), ความถี่ (Hz), กระแสไฟฟ้า (A), กำลังไฟฟ้า (kW), เปอร์เซ็นต์โหลดtagอี (%)
• พารามิเตอร์เครื่องยนต์: แรงดันน้ำมันเครื่อง (kPa), อุณหภูมิ (°C), ระดับน้ำมันเชื้อเพลิง (%), ปริมาตรแบตเตอรี่tage (V), ความเร็วรอบเครื่องยนต์ (RPM)
• ข้อมูลการดำเนินงาน: เวลาการทำงานทั้งหมด (ชั่วโมง), เวลาเริ่มต้นสะสม

3.4. การกำหนดค่าพารามิเตอร์

สามารถปรับพารามิเตอร์ให้เหมาะสมกับความต้องการใช้งานเฉพาะด้านได้:

• แผงด้านหน้า: สามารถตั้งค่าพารามิเตอร์พื้นฐานและค่าหน่วงเวลาได้โดยตรงโดยใช้ปุ่มบนตัวควบคุมและเมนู LCD
• ซอฟต์แวร์พีซี: สำหรับการตั้งค่าขั้นสูงและการปรับพารามิเตอร์อย่างครอบคลุม ให้เชื่อมต่อตัวควบคุมกับพีซีผ่านพอร์ต USB Type-C และใช้ซอฟต์แวร์การตั้งค่า SMARTGEN โดยเฉพาะ พารามิเตอร์ทั้งหมดได้รับการควบคุมแบบดิจิทัลเพื่อเพิ่มความน่าเชื่อถือ

บันทึก: พารามิเตอร์ที่ผู้ใช้กำหนดค่าทั้งหมดจะถูกจัดเก็บไว้ในหน่วยความจำแบบไม่ลบเลือน และจะไม่สูญหายในกรณีที่ไฟฟ้าดับ

4. การบำรุงรักษา

การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้ตัวควบคุมเครื่องกำเนิดไฟฟ้า HGM1791CAN ของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างน่าเชื่อถือ

• การทำความสะอาด: ควรทำความสะอาดแผงด้านหน้าและหน้าจอแสดงผลของตัวควบคุมเป็นระยะ โดยใช้ผ้าแห้งเนื้อนุ่ม หลีกเลี่ยงการใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
• การตรวจสอบการเชื่อมต่อ: ควรตรวจสอบความแน่นของจุดเชื่อมต่อสายไฟทั้งหมดและร่องรอยการกัดกร่อนเป็นประจำทุกปี การเชื่อมต่อที่หลวมอาจทำให้การทำงานไม่สม่ำเสมอหรือเกิดความเสียหายได้
• การอัปเดตซอฟต์แวร์: ตรวจสอบ SMARTGEN webโปรดตรวจสอบเว็บไซต์เป็นระยะเพื่อดูว่ามีเฟิร์มแวร์อัปเดตใด ๆ สำหรับคอนโทรลเลอร์รุ่นของคุณบ้าง
• สภาพแวดล้อม : ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมในการทำงานคงอยู่ในช่วงอุณหภูมิและความชื้นที่กำหนด เพื่อป้องกันความเสียหายก่อนกำหนดของชิ้นส่วน

การออกแบบที่แข็งแรงทนทานของตัวควบคุม รวมถึงแผงและปุ่มที่ทำจากซิลิโคน ช่วยให้สามารถปรับตัวได้ทั้งในอุณหภูมิสูงและต่ำ ลดความจำเป็นในการบำรุงรักษาทางกายภาพบ่อยครั้ง

5 การแก้ไขปัญหา

ตัวควบคุม HGM1791CAN มีระบบป้องกันข้อผิดพลาดและฟังก์ชันแสดงผลที่ครอบคลุมเพื่อช่วยในการวินิจฉัยปัญหา เมื่อเกิดข้อผิดพลาด ตัวควบคุมจะแสดงสภาวะดังกล่าวบนหน้าจอ LCD

ปัญหาทั่วไปและวิธีแก้ไข:

• ตัวควบคุมไม่เปิดเครื่อง:
  • ตรวจสอบการเชื่อมต่อแหล่งจ่ายไฟ DC (8-35V)
  • ตรวจสอบปริมาณแบตเตอรี่tage อยู่ในช่วงที่ยอมรับได้
  • ตรวจสอบฟิวส์ในสายไฟ
• เครื่องกำเนิดไฟฟ้าสตาร์ทไม่ติด:
  • ตรวจสอบให้แน่ใจว่าตัวควบคุมอยู่ในโหมด 'อัตโนมัติ' หรือ 'ด้วยตนเอง'
  • ตรวจสอบสัญญาณเตือนความผิดปกติที่แสดงบนหน้าจอ LCD
  • ตรวจสอบระดับน้ำมันเชื้อเพลิงและระดับประจุแบตเตอรี่
  • ตรวจสอบการเชื่อมต่อของรีเลย์สตาร์ทและรีเลย์จ่ายเชื้อเพลิง
  • ตรวจสอบว่าตรงตามเงื่อนไขการตัดการเชื่อมต่อข้อเหวี่ยง (ความเร็วรอบเครื่องยนต์ แรงดันน้ำมันเครื่อง ความถี่ของเครื่องกำเนิดไฟฟ้า)
• ค่าที่อ่านได้จากเซ็นเซอร์ไม่ถูกต้อง:
  • ตรวจสอบสายไฟของเซ็นเซอร์ว่ามีการเชื่อมต่อหลวมหรือเสียหายหรือไม่
  • ตรวจสอบให้แน่ใจว่าประเภทเซ็นเซอร์ที่กำหนดค่าไว้ในคอนโทรลเลอร์ตรงกับเซ็นเซอร์ที่ติดตั้งไว้
  • ตรวจสอบให้แน่ใจว่าเซ็นเซอร์ได้รับการปรับเทียบอย่างถูกต้องแล้ว หากมีเซ็นเซอร์ดังกล่าว
• ปัญหาด้านการสื่อสาร (ซอฟต์แวร์พีซี):
  • ตรวจสอบให้แน่ใจว่าเสียบสาย USB Type-C แน่นสนิทแล้ว
  • ตรวจสอบให้แน่ใจว่าได้ติดตั้งไดรเวอร์ที่ถูกต้องบนเครื่องคอมพิวเตอร์แล้ว
  • ตรวจสอบว่าซอฟต์แวร์การกำหนดค่า SMARTGEN ทำงานอยู่และได้รับการกำหนดค่าอย่างถูกต้องสำหรับรุ่นคอนโทรลเลอร์แล้ว

สำหรับปัญหาที่เกิดขึ้นซ้ำหรือข้อผิดพลาดที่ไม่ได้ระบุไว้ โปรดดูคู่มือการแก้ไขปัญหาโดยละเอียดจาก SMARTGEN หรือติดต่อฝ่ายสนับสนุนด้านเทคนิค

6. ข้อมูลจำเพาะทางเทคนิค

7. การรับประกันและการสนับสนุน

สำหรับข้อมูลการรับประกัน การสนับสนุนทางเทคนิค หรือสอบถามบริการเกี่ยวกับตัวควบคุมเครื่องกำเนิดไฟฟ้า SMARTGEN HGM1791CAN โปรดติดต่อตัวแทนจำหน่าย SMARTGEN ที่ได้รับอนุญาตหรือผู้ผลิตโดยตรง โดยทั่วไปแล้วสามารถดูรายละเอียดได้จากเว็บไซต์อย่างเป็นทางการของ SMARTGEN webหรือผ่านทางเว็บไซต์หรือผู้ขายที่คุณซื้อสินค้ามา (เช่น SmartGen-America)

โปรดเตรียมหมายเลขรุ่นผลิตภัณฑ์ (HGM1791CAN) และรายละเอียดการสั่งซื้อให้พร้อมเมื่อติดต่อฝ่ายสนับสนุน
