1. บทนำ
This user manual provides essential information for the installation, operation, and maintenance of the Coolmay MX3G-32MRT PLC Module. This Programmable Logic Controller (PLC) module is designed for industrial automation applications, offering reliable control and data processing capabilities. It features 16 digital inputs, 16 transistor sink outputs, and 2 analog inputs, making it suitable for a wide range of control tasks.
2. ข้อมูลด้านความปลอดภัย
ปฏิบัติตามข้อควรระวังด้านความปลอดภัยต่อไปนี้เสมอเพื่อป้องกันการบาดเจ็บส่วนบุคคลและความเสียหายต่ออุปกรณ์:
- โปรดตรวจสอบให้แน่ใจว่าได้ตัดกระแสไฟทั้งหมดแล้วก่อนทำการติดตั้ง เดินสายไฟ หรือบำรุงรักษา
- การติดตั้งและการเดินสายไฟควรดำเนินการโดยบุคลากรที่มีคุณสมบัติเหมาะสมเท่านั้น
- Proper grounding is essential to prevent electrical shock and ensure stable operation.
- Do not operate the module in environments exceeding its specified temperature, humidity, or vibration limits.
- Avoid exposing the module to direct sunlight, corrosive gases, or excessive dust.
3. สินค้าหมดview
The Coolmay MX3G-32MRT PLC Module is a compact and robust industrial control device. It integrates various components for seamless operation within an automation system.

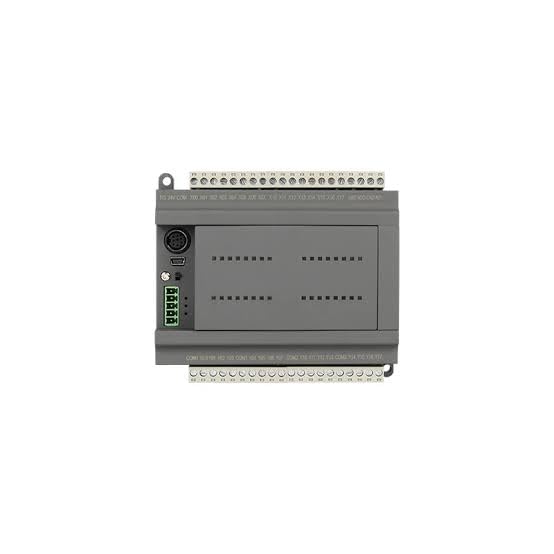

รูปที่ 3.1: ด้านบน View of MX3G-32MRT PLC Module. This image displays the top-down perspective of the PLC module, highlighting the clearly labeled input and output terminal blocks at the top and bottom. Various communication ports, including a USB port, are visible on the left side, along with status indicator LEDs.

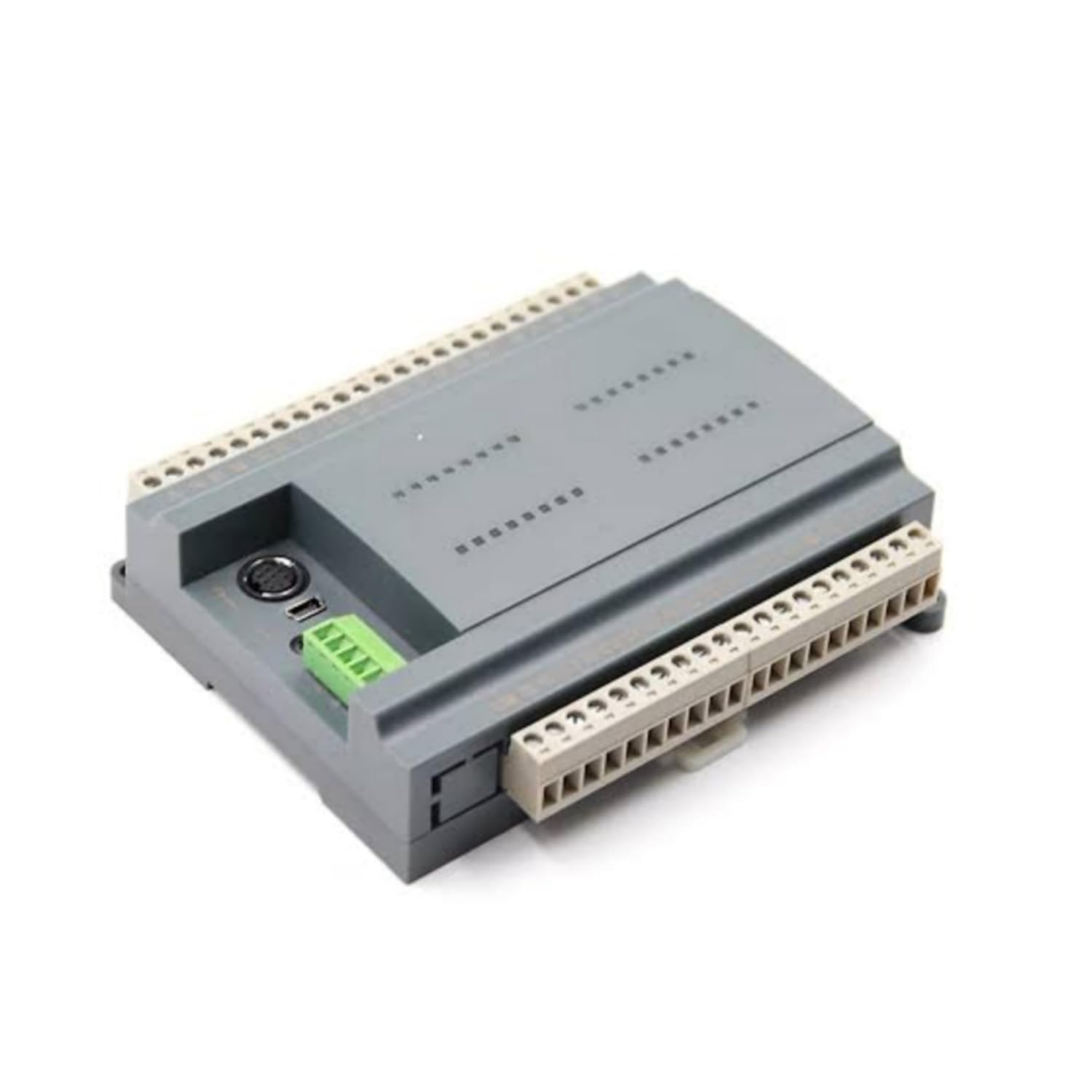

รูปที่ 3.2: มุม View of MX3G-32MRT PLC Module. ภาพนี้แสดงมุมเอียง view of the PLC module, showcasing its compact and sturdy grey casing. The perspective allows for a better understanding of its overall dimensions and the arrangement of its side-mounted connectors and terminal blocks.
ส่วนประกอบหลัก:
- Digital Input Terminals: For connecting sensors and switches.
- Transistor Sink Output Terminals: For controlling actuators and indicators.
- Analog Input Terminals: For connecting analog sensors.
- กำลังไฟเข้า: สำหรับเชื่อมต่อแหล่งจ่ายไฟ DC
- พอร์ตสื่อสาร: For programming and data exchange with other devices.
- ตัวบ่งชี้สถานะ: LEDs to show power, run, and error status.
4. การตั้งค่า
4.1. การติดตั้ง
The MX3G-32MRT module is designed for DIN rail mounting. Securely attach the module to a standard DIN rail in a control cabinet, ensuring adequate ventilation space around the unit.
4.2. การเดินสาย
Follow these general guidelines for wiring the PLC module:
- แหล่งจ่ายไฟ: Connect a stable DC power supply to the designated power input terminals. Observe correct polarity.
- อินพุตดิจิตอล: Connect your digital input devices (e.g., push buttons, limit switches) to the digital input terminals. Refer to the module's specific wiring diagram for input type (sink/source) compatibility.
- Transistor Sink Outputs: Connect your output devices (e.g., relays, indicator lights) to the transistor sink output terminals. Ensure the load current does not exceed the specified maximum for each output.
- อินพุตแบบอะนาล็อก: Connect analog sensors (e.g., temperature, pressure) to the analog input terminals. Ensure proper signal type and range matching.
- การต่อลงดิน: Connect the module's ground terminal to a reliable earth ground.
4.3. การเชื่อมต่อเริ่มต้น
Connect the PLC module to a computer using a compatible programming cable via the designated communication port. Install the necessary drivers and programming software on your computer.
5. คู่มือการใช้งาน
5.1. เปิดเครื่อง
After completing all wiring and connections, apply power to the PLC module. The power indicator LED should illuminate, indicating successful power-up.
5.2. การเขียนโปรแกรม
Use the compatible programming software to develop and download your control logic program to the PLC. The software provides an environment for creating ladder logic, function block diagrams, or other programming languages supported by the module.
5.3. เรียกใช้โหมด
Once the program is downloaded, switch the PLC to RUN mode (either via software or a physical switch if available). The PLC will then execute the loaded program, controlling the connected inputs and outputs according to the logic.
5.4. การติดตาม
The programming software allows for real-time monitoring of input/output status, internal registers, and program execution. This is crucial for debugging and verifying system operation.
6. การบำรุงรักษา
Regular maintenance ensures the longevity and reliable operation of your PLC module:
- การทำความสะอาด: Periodically clean the module and its surroundings to prevent dust accumulation, which can lead to overheating or short circuits. Use a soft, dry cloth. Do not use solvents.
- การควบคุมสิ่งแวดล้อม: ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการทำงานยังคงอยู่ในช่วงอุณหภูมิและความชื้นที่กำหนด
- การตรวจสอบการเชื่อมต่อ: ตรวจสอบการเชื่อมต่อสายไฟทั้งหมดเป็นระยะๆ เพื่อดูว่ามีความแน่นหนาและมีสัญญาณของการกัดกร่อนหรือความเสียหายหรือไม่
- อัพเดตเฟิร์มแวร์: Check the Coolmay official webตรวจสอบเว็บไซต์เพื่อดูการอัปเดตเฟิร์มแวร์ที่มีให้ใช้งาน ซึ่งอาจช่วยปรับปรุงประสิทธิภาพหรือเพิ่มคุณสมบัติใหม่ โปรดปฏิบัติตามคำแนะนำที่ให้ไว้อย่างละเอียดสำหรับขั้นตอนการอัปเดตใดๆ
7 การแก้ไขปัญหา
If you encounter issues with your MX3G-32MRT PLC Module, refer to the following common problems and solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| PLC does not power on. | No power supply; incorrect wiring; faulty power supply. | ตรวจสอบการเชื่อมต่อไฟฟ้าและระดับเสียงtage; verify power supply functionality. |
| ระบบไม่ตอบสนองเมื่อป้อนข้อมูล | Incorrect wiring; faulty sensor; program logic error. | Verify input wiring; test sensor functionality; check program logic. |
| เอาต์พุตไม่ทำงาน | Incorrect wiring; faulty actuator; program logic error; overloaded output. | Verify output wiring; test actuator; check program logic; ensure load is within specifications. |
| Communication error with PC. | Incorrect cable; driver issue; wrong communication settings. | Ensure correct cable is used; reinstall drivers; verify communication parameters in software. |
| PLC in ERROR state (Error LED on). | Program error; hardware fault. | Check error codes in programming software; review program for errors; contact support if hardware fault suspected. |
If the problem persists after attempting these solutions, contact Coolmay customer support for further assistance.
8. ข้อมูลจำเพาะ
| คุณลักษณะ | รายละเอียด |
|---|---|
| ยี่ห้อ | คูลเมย์ |
| หมายเลขรุ่น | MX3G-32MRT |
| ผู้ผลิต | เซินเจิ้น Coolmay Technology Co. , Ltd |
| ประเทศต้นกำเนิด | จีน |
| อินพุตดิจิตอล | 16 |
| เอาท์พุตดิจิตอล | 16 (Transistor Sink Type) |
| อินพุตแบบอะนาล็อก | 2 |
| จำนวนเมมโมรี่สติ๊ก | 1 |
| ASIN | B0D69LG89H |
| วันที่พร้อมใช้งานครั้งแรก | 6 มิถุนายน 2024 |
9. การรับประกันและการสนับสนุน
For warranty information, please refer to the documentation provided with your purchase or contact your vendor. Coolmay products are designed for reliability, and customer satisfaction is a priority.
For technical support, troubleshooting assistance, or inquiries regarding the Coolmay MX3G-32MRT PLC Module, please visit the official Coolmay website or contact their customer service department. Ensure you have your product model number and any relevant purchase details ready when seeking support.
