Blackstar ID:Core V4 Stereo 10 Digital Combo Ampคู่มือการใช้งาน lifier

1. บทนำ

Welcome to the Blackstar ID:Core V4 Stereo 10 Digital Combo Amplifier user manual. This document provides essential information for the safe and effective operation of your new amplifier. The ID:Core V4 Stereo 10 is a versatile 10-watt, 2x3 inch digital combo amplifier featuring Bluetooth connectivity and a 4-channel USB-C output, designed for guitarists seeking a compact yet powerful practice and recording solution.

Please read this manual thoroughly before using the amplifier to ensure proper setup, operation, and to maximize your experience with its advanced features.

2. คำแนะนำด้านความปลอดภัย

• แหล่งจ่ายไฟ: Only use the power adapter supplied with your ID:Core V4 Stereo 10 amplifier. Ensure the voltage ตรงกับแหล่งจ่ายไฟในพื้นที่ของคุณ
• การระบายอากาศ : Do not block any ventilation openings. Ensure adequate airflow around the amplifier เพื่อป้องกันความร้อนสูงเกินไป
• ความชื้น: อย่าเปิดเผย amplifier to rain, moisture, or any liquids. Avoid placing objects filled with liquids on or near the ampชีวิต.
• แหล่งความร้อน: เก็บรักษาไว้ amplifier away from heat sources such as radiators, heat registers, stoves, or other apparatus that produce heat.
• สาย: ปกป้องสายไฟไม่ให้ถูกเหยียบหรือถูกหนีบ โดยเฉพาะที่ปลั๊ก เต้ารับไฟฟ้า และจุดที่สายไฟออกจากเครื่อง
• การบริการ: อย่าพยายามให้บริการผลิตภัณฑ์นี้ด้วยตนเอง ส่งต่อการบริการทั้งหมดไปยังช่างบริการที่ผ่านการรับรอง
• การทำความสะอาด: ถอดปลั๊ก amplifier from the power outlet before cleaning. Use a dry cloth for cleaning.

3. สินค้าหมดview

แผงควบคุมด้านหน้าและการเชื่อมต่อ

The front panel of the ID:Core V4 Stereo 10 provides access to all primary controls and input/output connections.

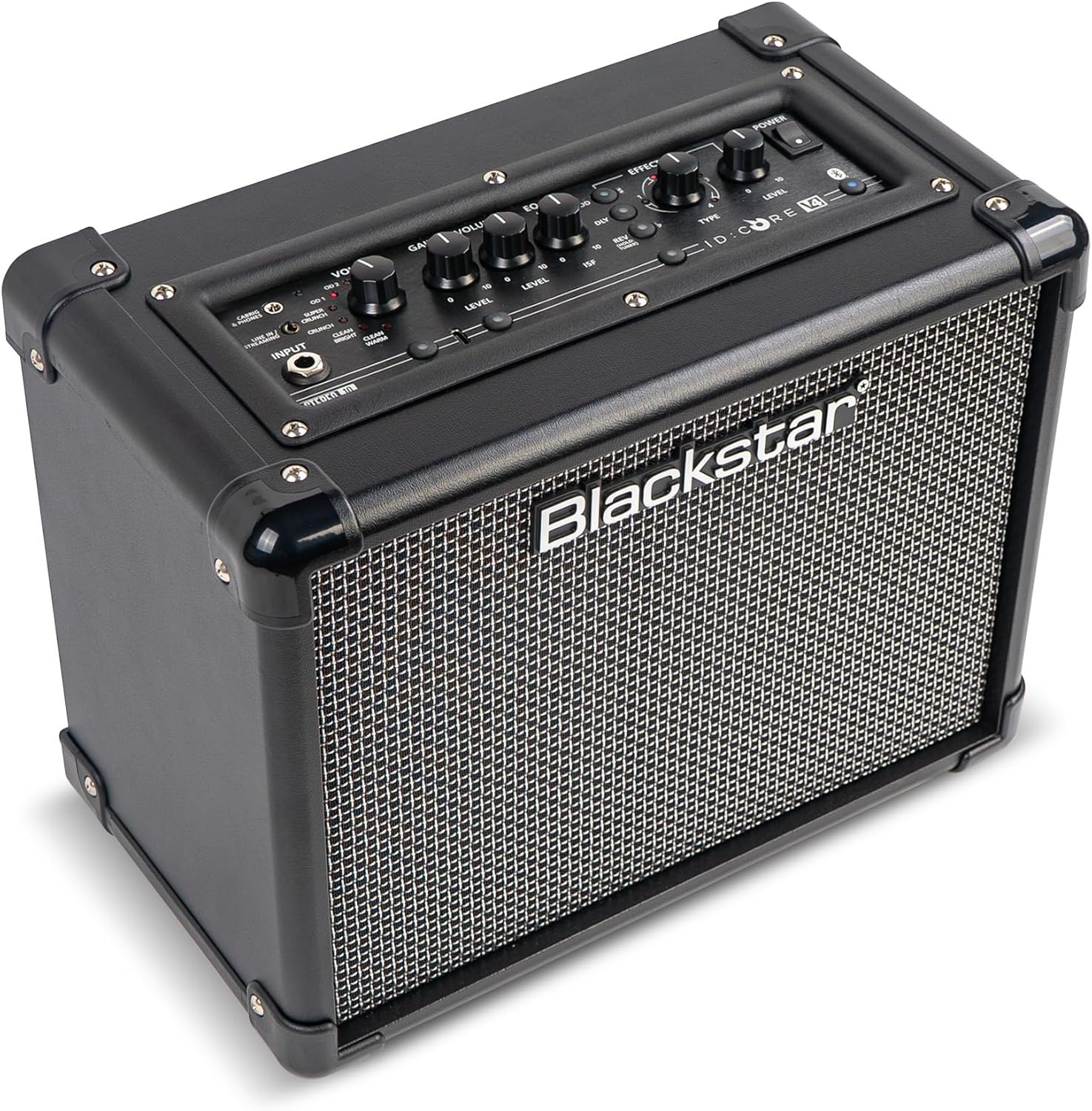

ภาพ: ด้านหน้า view of the Blackstar ID:Core V4 Stereo 10 amplifier, highlighting the control layout and speaker grille.

• แจ็คอินพุต: เชื่อมต่อกีตาร์ของคุณที่นี่
• Voice Selector: Rotary switch to select between six distinct amp voices: Clean Warm, Clean Bright, Crunch, Super Crunch, OD1, and OD2.
• Gain Control: Adjusts the amount of overdrive or distortion.
• การควบคุมระดับเสียง: ปรับระดับเสียงเอาต์พุตโดยรวม
• EQ (ISF) Control: Blackstar's patented Infinite Shape Feature (ISF) control allows you to sweep between a 'British' and 'American' ampโทนเสียงของเครื่องขยายเสียง
• Effects Section: Includes controls for Modulation (Type, Level), Delay (Type, Level), and Reverb (Type, Level).
• ปุ่มแตะ: Used to set the tempo for delay and modulation effects.
• สวิตช์ไฟ: เปลี่ยนเป็น amplifier เปิดหรือปิด
• ปุ่มบลูทูธ: เปิดใช้งานโหมดจับคู่บลูทูธ
• Line In / Streaming Input: 3.5mm jack for connecting external audio devices or streaming.
• CabRig & Phones Output: 3.5mm jack for headphones or direct recording with CabRig Lite emulation.
• พอร์ต USB-C: For direct recording to a computer and connection to Blackstar Architect software.
• ปุ่มแมนนวล: Saves current settings or recalls manual mode.
• 1W/10W Power Reduction: Button to switch between 1-watt and 10-watt output for practice at different volume levels.

การเชื่อมต่อแผงด้านหลัง

The rear panel houses the power input and product information.

ภาพ: ด้านหลัง view of the Blackstar ID:Core V4 Stereo 10 amplifier, displaying the DC power input and regulatory labels.

• อินพุต DC: Connect the supplied 16V DC power adapter here.

4. การตั้งค่า

1. การแกะกล่อง: นำไฟล์ amplifier from its packaging. Retain the packaging for future transport or storage.
2. การเชื่อมต่อไฟฟ้า: Connect the supplied 16V DC power adapter to the DC Input on the rear panel of the amplifier. Plug the other end into a suitable power outlet.
3. การเชื่อมต่อกีตาร์: Plug your guitar into the Input Jack on the front panel using a standard 1/4-inch instrument cable.
4. เปิดเครื่องครั้งแรก: Ensure all volume controls are set to a low level. Press the Power Switch to turn on the amplifier. The power indicator LED will illuminate.

5. คู่มือการใช้งาน

5.1 การทำงานพื้นฐาน

• การเลือกน้ำเสียง: Rotate the Voice selector knob to choose from the six available amp voices. Experiment with each to find the desired tone.
• Adjusting Gain and Volume: Use the Gain control to adjust the amount of drive, and the Volume control for the overall output level.
• Using the ISF Control: Turn the ISF knob clockwise for a more 'American' sound with a tight bottom end and aggressive mids, or counter-clockwise for a 'British' sound with a woody, less aggressive response.
• การใช้เอฟเฟ็กต์: Select the desired effect type (Modulation, Delay, Reverb) and adjust its Level. Use the Tap button to set the tempo for time-based effects.
• การลดพลังงาน: Press the 1W/10W button to switch between full 10-watt output for louder playing or 1-watt output for quiet practice sessions.

5.2 การเชื่อมต่อบลูทูธ

The ID:Core V4 Stereo 10 features Bluetooth for wireless audio streaming.

1. ให้แน่ใจว่า ampไฟแสดงสถานะเปิดอยู่
2. Press and hold the Bluetooth button on the front panel until the Bluetooth indicator LED begins to flash. This indicates pairing mode.
3. On your audio device (smartphone, tablet, computer), navigate to Bluetooth settings and select 'Blackstar ID:Core V4' from the list of available devices.
4. Once paired, the Bluetooth indicator LED on the amplifier will glow solid. You can now stream audio wirelessly to the ampชีวิต.

5.3 การบันทึกผ่าน USB-C

The USB-C port allows for direct, high-quality recording to your computer.

ภาพ: รายละเอียด view ของ amplifier's control panel, highlighting the USB-C port for recording and software connectivity.

• Connect a USB-C cable from the amplifier's USB-C port to your computer.
• การ amplifier will be recognized as an audio interface.
• Utilize your preferred Digital Audio Workstation (DAW) to record the 4-channel output, which typically includes stereo emulated output and dry guitar signal.

5.4 Blackstar Architect Software

The Blackstar Architect software provides advanced control over your ampการตั้งค่าเครื่องขยายเสียง

• Download and install the Blackstar Architect software from the official Blackstar webเว็บไซต์.
• เชื่อมต่อของคุณ amplifier to your computer via the USB-C port.
• The software allows for deep patch editing, creating custom presets, and sharing your tones with other users.

5.5 CabRig Lite Emulated Output

The CabRig Lite feature provides realistic cabinet and microphone emulation for direct recording or headphone use.

• Connect headphones or a recording device to the CabRig & Phones output.
• Use the Blackstar Architect software to customize cabinet types, microphone models, and microphone placement for a tailored emulated sound.

6. การบำรุงรักษา

• การทำความสะอาด: ใช้ผ้าแห้งเนื้อนุ่มทำความสะอาดด้านนอกของตัวเครื่อง ampห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
• พื้นที่จัดเก็บ: เมื่อไม่ได้ใช้งานเป็นเวลานาน ให้เก็บ amplifier in a dry, cool place, away from direct sunlight and extreme temperatures.
• การขนส่ง: เมื่อทำการขนย้าย amplifier, ensure it is securely packed to prevent damage.

7 การแก้ไขปัญหา

8. ข้อมูลจำเพาะ

9. การรับประกันและการสนับสนุน

Blackstar products are manufactured to high standards and are covered by a limited warranty. For detailed warranty information, registration, and technical support, please visit the official Blackstar Ampการทำให้บริสุทธิ์ website. You can also find FAQs, software downloads, and contact information for customer service.

แหล่งข้อมูลออนไลน์: For the latest software updates, additional guides, and community forums, please refer to the แบล็กสตาร์ Ampการทำให้บริสุทธิ์ webเว็บไซต์.
