คู่มือการใช้งานเครื่องตัดแต่งพุ่มไม้ไฟฟ้า Scheppach ETHT1000

1. บทนำ

คู่มือนี้ให้ข้อมูลสำคัญสำหรับการใช้งาน การบำรุงรักษา และการแก้ไขปัญหาเครื่องตัดแต่งพุ่มไม้ไฟฟ้าแบบยืดหดได้ Scheppach ETHT1000 อย่างปลอดภัยและมีประสิทธิภาพ โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งานครั้งแรกและเก็บไว้เพื่อใช้อ้างอิงในอนาคต

เครื่องตัดแต่งพุ่มไม้ไฟฟ้าแบบยืดหดได้ Scheppach ETHT1000 เป็นเครื่องตัดแต่งพุ่มไม้ทรงพลัง ออกแบบมาเพื่อตัดแต่งพุ่มไม้สูง รั้ว และไม้พุ่ม มีมอเตอร์ 1000 วัตต์ หัวตัดหมุนได้ 135° และความยาวรวมสูงสุดถึง 2590 มม.

2. คำแนะนำด้านความปลอดภัย

ปฏิบัติตามข้อควรระวังด้านความปลอดภัยต่อไปนี้เสมอเพื่อป้องกันการบาดเจ็บและความเสียหายต่อเครื่องมือ:

• สวมใส่อุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม รวมถึงแว่นตานิรภัย ถุงมือ และรองเท้าที่แข็งแรง
• ตรวจสอบให้แน่ใจว่าพื้นที่ทำงานปราศจากสิ่งกีดขวาง เด็ก และสัตว์เลี้ยง
• ห้ามใช้งานเครื่องตัดแต่งพุ่มไม้ในสภาพเปียกชื้น หรือใกล้ของเหลวหรือก๊าซไวไฟ
• ควรตัดการเชื่อมต่อแหล่งจ่ายไฟทุกครั้งก่อนทำความสะอาด บำรุงรักษา หรือเมื่อไม่ได้ใช้งานเครื่องมือ
• ตรวจสอบสายไฟว่ามีความเสียหายก่อนการใช้งานแต่ละครั้งหรือไม่
• รักษาการยึดเครื่องมือให้แน่นด้วยมือทั้งสองข้างระหว่างการใช้งาน
• ควรหลีกเลี่ยงการเอื้อมมือมากเกินไป และรักษาสมดุลให้เหมาะสมอยู่เสมอ

3. ส่วนประกอบและคุณสมบัติของผลิตภัณฑ์

ทำความรู้จักกับส่วนประกอบหลักของเครื่องตัดแต่งพุ่มไม้ของคุณ:

• หน่วยมอเตอร์: ภายในบรรจุมอเตอร์ไฟฟ้ากำลังสูง 1000 วัตต์
• เพลายืดไสลด์: ช่วยเพิ่มระยะการใช้งานของเครื่องตัดแต่งขนให้ยาวสูงสุดถึง 2590 มม.
• หัวตัด: มาพร้อมใบมีดเหล็กตัดด้วยเลเซอร์ ความยาวใบมีด 500 มม. และความยาวในการตัดสูงสุด 410 มม.
• หัวตัดปรับได้: สามารถหมุนได้ 135° และปรับได้ 10 ระดับ เพื่อให้ได้มุมตัดที่หลากหลาย
• สายสะพายไหล่: ช่วยให้รู้สึกสบายและลดความเมื่อยล้าขณะใช้งานเป็นเวลานาน

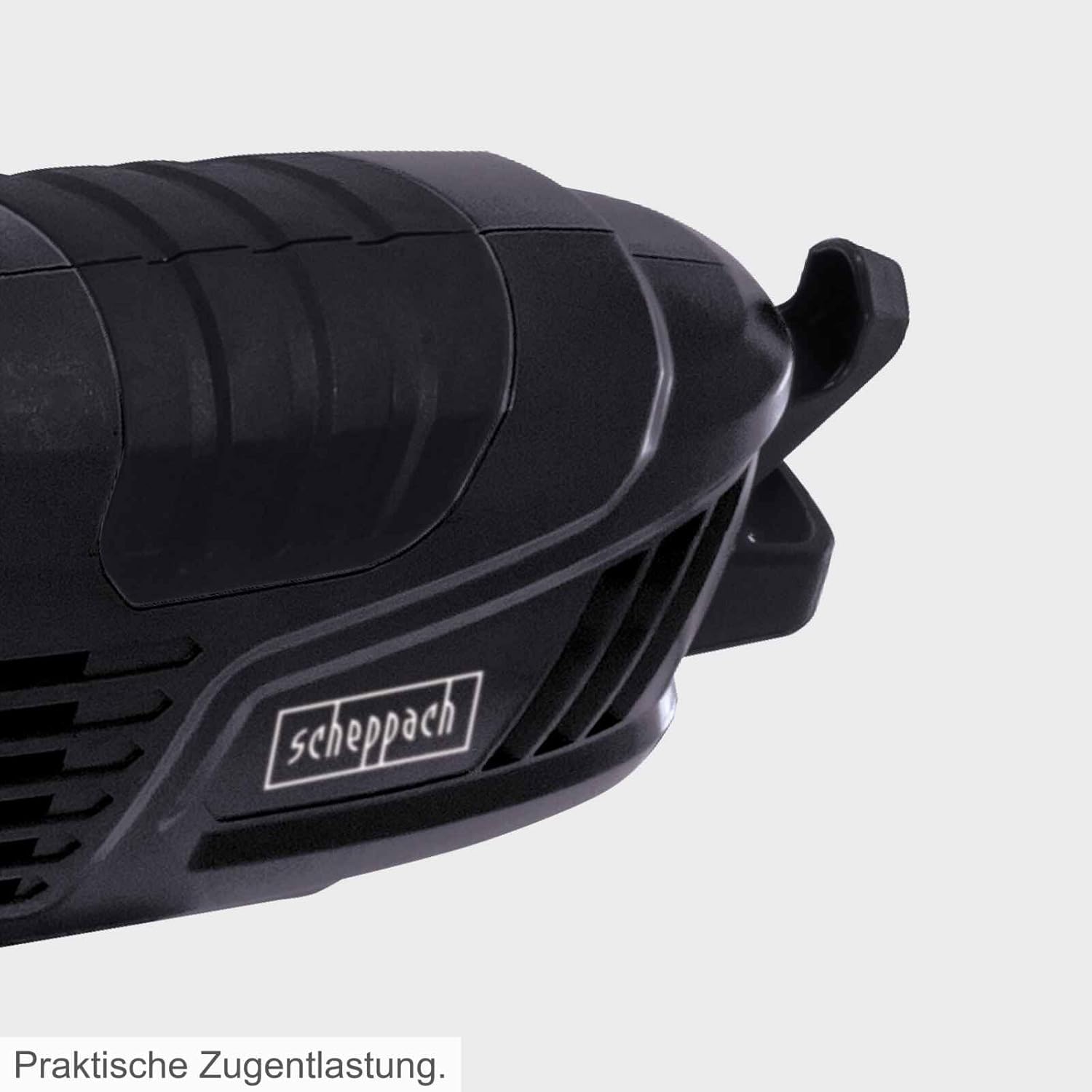

• การลดแรงดึงอย่างมีประสิทธิภาพ: ช่วยป้องกันการหลุดของสายไฟโดยไม่ตั้งใจ
• กลไกการปลดเร็ว: เพื่อความสะดวกในการประกอบและถอดชิ้นส่วนเพลาแบบยืดหดได้

ภาพ: เหนือview ภาพแสดงเครื่องตัดแต่งพุ่มไม้ไฟฟ้าแบบยืดหดได้ Scheppach ETHT1000 ประกอบด้วยตัวเครื่องหลัก เสาแบบยืดหดได้ หัวตัด และสายสะพายไหล่ ส่วนประกอบเหล่านี้ช่วยให้สามารถใช้งานได้อย่างสะดวกสบายและมีระยะการใช้งานที่ยาวขึ้น

ภาพ: แผนภาพแสดงคุณสมบัติหลักของเครื่องเลื่อยวงเดือน Scheppach ETHT1000 โดยแสดงความยาวใบเลื่อย 500 มม. / ความยาวในการตัด 410 มม., ความหนาในการตัด 20 มม., ความเร็วในการตัด 1000 รอบต่อนาที และกำลังมอเตอร์ 230-240 โวลต์ / 1000 วัตต์

4. การติดตั้งและการประกอบ

ทำตามขั้นตอนต่อไปนี้เพื่อประกอบเครื่องตัดแต่งพุ่มไม้ของคุณ:

1. การแกะกล่อง: นำชิ้นส่วนทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบดูว่ามีชิ้นส่วนใดเสียหายหรือขาดหายไปหรือไม่
2. การติดตั้งหัวตัด: จัดหัวตัดให้ตรงกับแกนยืดหดได้ และยึดให้แน่นโดยใช้กลไกปลดเร็ว ตรวจสอบให้แน่ใจว่าล็อคเข้าที่อย่างแน่นหนา
3. การประกอบเพลาแบบยืดหดได้: เชื่อมต่อส่วนบนและส่วนล่างของแกนยืดหดได้ กลไกปลดเร็วช่วยให้เชื่อมต่อและถอดออกเพื่อจัดเก็บได้ง่าย
4. การติดสายสะพาย: ติดสายสะพายไหล่เข้ากับจุดยึดที่กำหนดไว้บนตัวเครื่องหลัก ปรับความยาวสายสะพายเพื่อให้ใช้งานได้อย่างสะดวกสบายและสมดุล
5. การเชื่อมต่อไฟฟ้า: เชื่อมต่อสายไฟเข้ากับสายต่อพ่วงสำหรับใช้งานภายนอกอาคารที่เหมาะสม โดยต้องมีอุปกรณ์ช่วยลดแรงดึงที่แข็งแรง ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาดีแล้ว

ภาพ: เครื่องตัดแต่งพุ่มไม้ Scheppach ETHT1000 ที่แยกชิ้นส่วนออกเป็นสองส่วนหลัก (ชุดมอเตอร์พร้อมด้ามจับ และหัวตัดพร้อมด้ามยืดหดได้) ซึ่งแสดงให้เห็นถึงความสามารถในการจัดเก็บที่ประหยัดพื้นที่เนื่องจากด้ามสามารถแยกส่วนได้

5. คู่มือการใช้งาน

ก่อนใช้งาน ให้แน่ใจว่าคุณได้อ่านและเข้าใจคำแนะนำด้านความปลอดภัยทั้งหมดแล้ว

5.1 การปรับความยาวของแขนยืดหดได้

ในการปรับความยาวของแกนยืดหด ให้ปลดล็อคกลไกการล็อค ยืดหรือหดแกนไปยังความยาวที่ต้องการ แล้วล็อคให้แน่นสนิท ความยาวสูงสุดคือ 2590 มม.

5.2 การปรับมุมหัวตัด

หัวตัดสามารถปรับได้ 10 ระดับ หมุนได้สูงสุดถึง 135° ในการเปลี่ยนมุม ให้กดปุ่ม/คันโยกปลดล็อคที่ข้อต่อหัวตัด ปรับไปยังมุมที่ต้องการ และตรวจสอบให้แน่ใจว่าล็อคเข้าที่อย่างแน่นหนาก่อนใช้งาน

ภาพ: หัวตัดของเครื่องตัดแต่งพุ่มไม้ Scheppach ETHT1000 แสดงการหมุนจาก 0° ถึง 135° ในหลายระดับ คุณสมบัตินี้ช่วยให้สามารถตัดแต่งได้หลายมุม โดยเฉพาะอย่างยิ่งมีประโยชน์สำหรับการตัดแต่งยอดพุ่มไม้สูง

5.3 การสตาร์ทและหยุดเครื่องตัดหญ้า

• เริ่มต้น: ตรวจสอบให้แน่ใจว่าได้เสียบปลั๊กเครื่องมือเข้ากับแหล่งจ่ายไฟแล้ว กดสวิตช์นิรภัยค้างไว้ จากนั้นบีบสวิตช์ไกปืนเพื่อสตาร์ทมอเตอร์
• การหยุด: ปล่อยสวิตช์เพื่อหยุดมอเตอร์ ควรตัดการเชื่อมต่อจากแหล่งจ่ายไฟทุกครั้งหลังใช้งาน

5.4. เทคนิคการตัด

ขณะตัด ให้ใช้การเคลื่อนไหวที่ราบเรียบและกวาดไปมา เพื่อผลลัพธ์ที่ดีที่สุด ควรตัดทีละน้อยๆ แทนที่จะพยายามตัดกิ่งหนาๆ ในครั้งเดียว ความหนาในการตัดสูงสุดคือ 20 มิลลิเมตร

ภาพ: ภาพตัดต่อแสดงประเภทของพืชพรรณที่เหมาะสำหรับเครื่องตัดแต่งพุ่มไม้ Scheppach ETHT1000 ได้แก่ ไม้พุ่ม ไม้รั้ว และไม้พุ่มขนาดเล็ก ซึ่งแสดงให้เห็นถึงความอเนกประสงค์ของเครื่องมือนี้สำหรับงานตัดแต่งสวนหลากหลายประเภท

6. การบำรุงรักษา

การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เครื่องตัดแต่งพุ่มไม้ของคุณใช้งานได้ยาวนานและปลอดภัย

6.1. การดูแลใบมีด

• การทำความสะอาด: หลังการใช้งานทุกครั้ง ให้ถอดปลั๊กไฟและทำความสะอาดใบพัดจากยางไม้และเศษสิ่งสกปรกโดยใช้แปรงแข็งและน้ำยาทำความสะอาดที่เหมาะสม
• การหล่อลื่น: ควรทาน้ำมันหล่อลื่นชนิดเบาหรือน้ำมันหล่อลื่นใบมีดลงบนใบมีดเป็นประจำ เพื่อป้องกันสนิมและช่วยให้การทำงานราบรื่น
• การลับคม: หากใบมีดทื่อ สามารถลับคมได้โดยช่างผู้ชำนาญการ หรือใช้เครื่องมือลับคมที่เหมาะสม

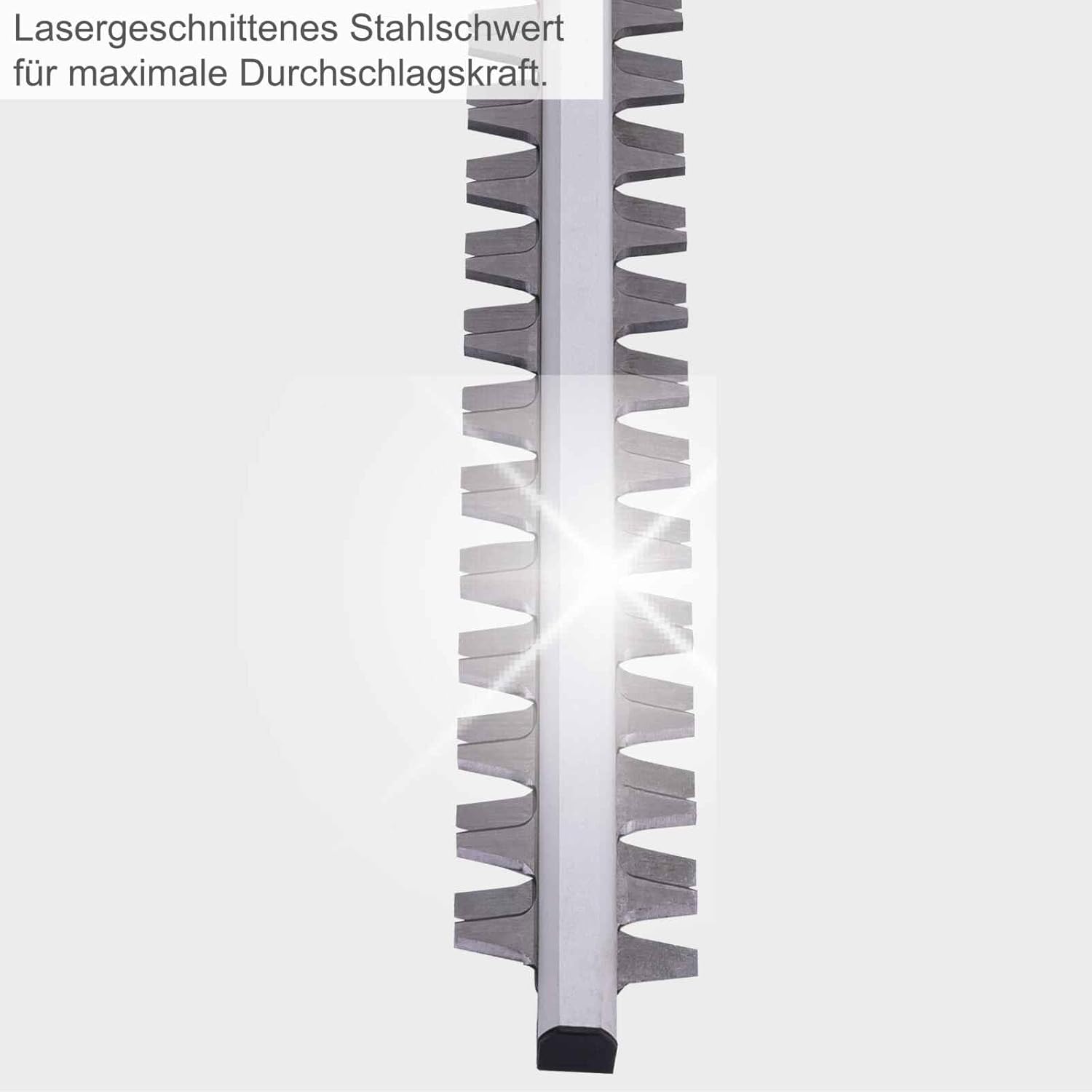

ภาพ: ภาพระยะใกล้ view ภาพนี้แสดงให้เห็นใบมีดเหล็กตัดด้วยเลเซอร์ของมีด Scheppach ETHT1000 ซึ่งเน้นความคมของคมมีดที่ออกแบบมาเพื่อประสิทธิภาพการตัดสูงสุด การทำความสะอาดและหล่อลื่นอย่างสม่ำเสมอเป็นสิ่งจำเป็นสำหรับการรักษาความคมนี้

6.2. การทำความสะอาดทั่วไป

เช็ดภายนอกเครื่องมือด้วยโฆษณาamp ใช้ผ้าเช็ดทำความสะอาด ห้ามใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน ตรวจสอบให้แน่ใจว่าไม่มีน้ำเข้าไปในตัวมอเตอร์

6.3. การจัดเก็บ

เก็บเครื่องตัดแต่งพุ่มไม้ไว้ในที่แห้งและปลอดภัย ให้พ้นมือเด็ก ด้ามจับที่ถอดแยกได้ช่วยประหยัดพื้นที่ในการจัดเก็บ

7 การแก้ไขปัญหา

โปรดดูตารางด้านล่างเพื่อดูปัญหาทั่วไปและวิธีแก้ไข

8. ข้อมูลจำเพาะทางเทคนิค

9. การรับประกันและการสนับสนุน

สำหรับข้อมูลการรับประกันและการบริการลูกค้า โปรดดูเอกสารที่แนบมาพร้อมกับสินค้าที่ซื้อ หรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Scheppach webไซต์ เก็บหลักฐานการซื้อของคุณไว้เพื่อใช้ในกรณีเรียกร้องการรับประกัน

ผู้ผลิต: Scheppach

หมายเลขรุ่น: 5910510901
