DYU C2 16 Inch Folding Ebike User Manual

การแนะนำ

Welcome to the user manual for your new DYU C2 16 Inch Folding Ebike. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your electric bicycle. Please read it thoroughly before your first ride.

แนวทางปฏิบัติเพื่อความปลอดภัย

Your safety is paramount. Always wear a helmet and appropriate safety gear when riding. Familiarize yourself with local traffic laws and regulations. Perform a pre-ride inspection before each use.

• ควรสวมหมวกนิรภัยและอุปกรณ์ป้องกันเสมอ
• Ensure tires are properly inflated and brakes are functional.
• ปฏิบัติตามกฎจราจรและสัญญาณจราจรทุกประการ
• อย่าขี่ภายใต้ฤทธิ์แอลกอฮอล์หรือยาเสพติด
• Avoid riding in adverse weather conditions.

สินค้าเกินview

The DYU C2 Ebike features an integrated die-cast magnesium alloy frame, designed for graceful commuting and easy portability. It is equipped with a powerful motor and a long-lasting battery for extended rides.

Figure 1: DYU C2 16 Inch Folding Ebike, showcasinด้วยดีไซน์ที่เรียบหรูและรูปทรงกะทัดรัด

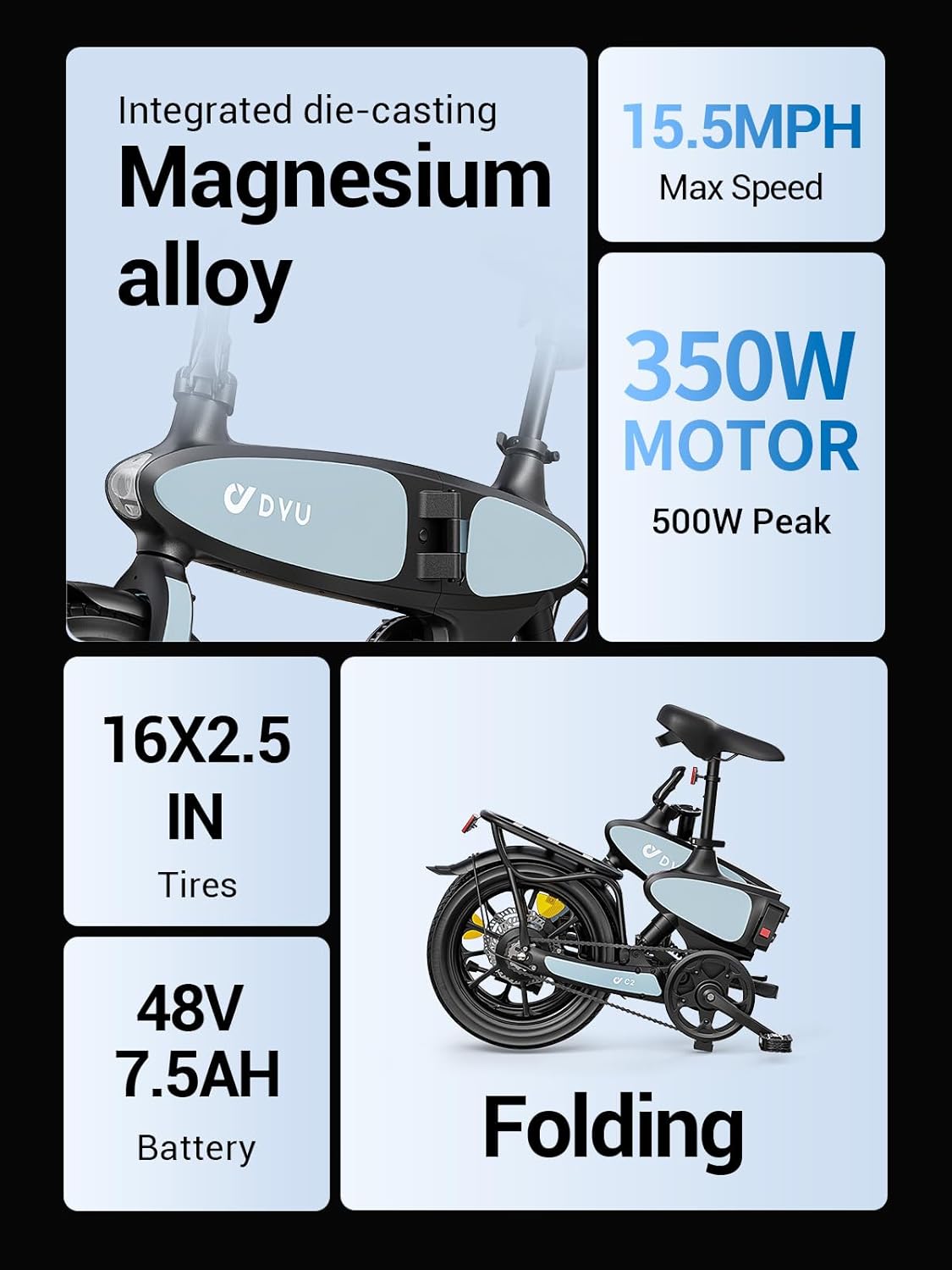

รูปที่ 2: เกินview of key features including magnesium alloy frame, 15.5 MPH max speed, 350W motor, 16x2.5 inch tires, 48V 7.5AH battery, and folding capability.

ส่วนประกอบหลัก:

• มอเตอร์: 350W Hub Motor (500W Peak) for efficient urban commuting.
• แบตเตอรี่: 48V 7.5AH high-capacity battery, offering a range exceeding 38 miles.
• ยางรถยนต์ : 16" x 2.5" tires for strong grip and smooth riding.
• การระงับ: Mid-mounted shock absorber system for comfortable rides on various road conditions.
• เบรค : Disc brakes for reliable stopping power.
• แสดง: LCD display for monitoring speed, battery level, and ride metrics.
• กลไกการพับ: Quick and easy 5-second folding for storage and transport.

การตั้งค่า

แกะกล่องและประกอบชิ้นส่วนเบื้องต้น:

Your DYU C2 Ebike comes mostly pre-assembled. Minimal setup is required to get you riding quickly.

1. นำจักรยานออกจากบรรจุภัณฑ์อย่างระมัดระวัง
2. Unfold the main frame and handlebar stem until they lock into place.
3. Attach the pedals (if not already attached) by screwing them into the crank arms. Ensure correct left (L) and right (R) pedal placement.
4. Adjust the seat height to your comfort level using the quick-release lever.

การชาร์จแบตเตอรี่เริ่มต้น:

Before your first ride, fully charge the battery. The 48V 7.5AH battery typically takes 4-5 hours for a full charge.

• Locate the charging port on the bike's frame.
• Connect the charger to the bike, then plug it into a power outlet.
• ไฟแสดงสถานะบนเครื่องชาร์จจะเปลี่ยนไปเมื่อการชาร์จเสร็จสิ้น

คำแนะนำการใช้งาน

เปิด/ปิดเครื่อง:

To power on the bike, ensure the battery's on/off switch is in the 'On' position. Then, press and hold the power button on the LCD display for 3 seconds. To power off, repeat the process.

โหมดการขับขี่:

The DYU C2 offers multiple riding modes to suit your preference:

• โหมดไฟฟ้า: Full electric power using the throttle.
• Pedal-assist Mode: Motor provides assistance as you pedal. Adjust assist levels via the display.
• Pedal-only Mode: ขี่เหมือนจักรยานทั่วไปโดยไม่มีมอเตอร์ช่วย
• Walk Boost Mode: Provides low-speed assistance for walking alongside the bike.

Figure 3: Visual representation of Electric, Pedal-assist, Pedal-only, and Walk Boost modes.

Throttle Usage:

Gently twist the throttle on the right-hand side to engage the motor for extra power in Electric or Pedal-assist modes. Twist slowly to avoid abrupt high speeds.

การเบรก:

The bike is equipped with reliable disc brakes. Use both front and rear brakes simultaneously for effective and safe stopping.

Lights and Bell:

Ensure your headlights and taillights are on when riding in low light conditions. Use the integrated bell to alert pedestrians and other riders.

การซ่อมบำรุง

การดูแลแบตเตอรี่

• ควรชาร์จแบตเตอรี่เป็นประจำ แม้ว่าจะไม่ได้ใช้งาน เพื่อยืดอายุการใช้งาน
• หลีกเลี่ยงการระบายแบตเตอรี่จนหมด
• เก็บแบตเตอรี่ไว้ในที่แห้งและเย็นห่างจากแสงแดดโดยตรง

แรงดันลมยาง:

Maintain proper tire pressure for optimal performance and safety. The 16" x 2.5" tires should be inflated according to the recommended PSI indicated on the tire sidewall.

การตรวจสอบเบรค:

Regularly check your disc brakes for wear and tear. Ensure brake levers are responsive and provide adequate stopping power.

การทำความสะอาดทั่วไป:

Clean your ebike regularly with a damp ผ้า. หลีกเลี่ยงการใช้น้ำแรงดันสูงฉีดใส่ชิ้นส่วนอิเล็กทรอนิกส์โดยตรง

การระงับ:

The mid-mounted shock absorber system requires minimal maintenance. Periodically check for any visible damage or unusual noises.

การแก้ไขปัญหา

• จักรยานสตาร์ทไม่ติด: Check if the battery is charged and properly seated. Ensure the battery's on/off switch is in the 'On' position.
• มอเตอร์ไม่ทำงาน: Verify the riding mode is set to Electric or Pedal-assist. Check all cable connections.
• ช่วงที่ลดลง: Ensure tires are properly inflated. Riding uphill or carrying heavy loads can reduce range.
• Brakes not effective: Inspect brake pads for wear. Adjust brake cable tension if necessary.

ข้อมูลจำเพาะ

การรับประกันและการสนับสนุน

Your DYU C2 Ebike comes with a 1-Year Limited Warranty. For any technical assistance or warranty claims, please contact Shenzhen DYU Intelligent Mobility Technology Co., Ltd directly.

For further details, refer to the warranty information provided with your purchase or visit the official DYU webเว็บไซต์.
