1. บทนำ
Thank you for choosing the Ctronics 4K Security Camera Outdoor. This manual provides detailed instructions for the installation, operation, and maintenance of your new security camera. Designed for robust outdoor surveillance, this camera offers advanced features such as 4K Ultra HD resolution, AI-powered detection, auto-tracking, and dual-band Wi-Fi connectivity. Please read this manual thoroughly before use to ensure proper setup and optimal performance.
Figure 1.1: Ctronics 4K Security Camera Outdoor (Model: CTIPC-840C-4K)
2. สินค้าหมดview
2.1 คุณสมบัติหลัก
- ความละเอียด 4K Ultra HD: Equipped with a SONY IMX415 sensor, delivering 8 million pixels (3840x2160) for crystal-clear images.
- การมองเห็นตอนกลางคืนแบบสีเต็มรูปแบบ: Innovative technology captures vivid images even in low-light or total darkness.
- การตรวจจับ AI อัจฉริยะ: Precise detection and tracking of people, vehicles, and pets.
- ติดตามอัตโนมัติ: Automatically follows detected subjects within the camera's field of view.
- Sound and Light Alarms: Integrated alarms to deter potential threats.
- WiFi แบบดูอัลแบนด์: Supports 2.4G and 5G WiFi for faster and more stable connections.
- การตรวจสอบระยะไกล: เข้าถึง foo แบบเรียลไทม์tage via smartphone or computer from anywhere.
- ตัวเรือนโลหะทั้งหมด: Robust construction for superior durability and heat dissipation, suitable for outdoor use.
- การจัดเก็บที่ยืดหยุ่น: Supports up to 256GB Micro SD cards, cloud storage, FTP, and NAS.
- เสียงสองทาง: มีไมโครโฟนและลำโพงในตัวสำหรับใช้ในการสื่อสาร
- ตำแหน่งที่กำหนดไว้ล่วงหน้า: Set and save specific viewมุมต่างๆ ช่วยให้เข้าถึงได้ง่ายและรวดเร็ว
2.2 เนื้อหาบรรจุภัณฑ์
ตรวจสอบให้แน่ใจว่ามีสิ่งของทั้งหมดอยู่ในกล่อง:
- Ctronics 4K Security Camera
- WLAN Cable
- สกรูยึดและตัวล็อค
- อะแดปเตอร์ไฟฟ้า (แบบมีสาย)
- คู่มือเริ่มต้นอย่างรวดเร็ว
3. การตั้งค่า
3.1 การติดตั้งกล้อง
The camera offers flexible installation with both ceiling and wall mounting options. Choose a location that provides optimal viewing coverage and a stable surface for mounting.
- เลือกสถานที่: Identify a suitable outdoor location, ensuring it is within Wi-Fi range and has access to a power outlet.
- ทำเครื่องหมายจุดเจาะ: Use the mounting template (if provided) or the camera base to mark the screw holes on the wall or ceiling.
- เจาะรู: เจาะรูนำร่องตามจุดที่ทำเครื่องหมายไว้ ใส่พุกยึดผนังหากติดตั้งบนผนังก่ออิฐหรือผนังยิปซัม
- กล้องรักษาความปลอดภัย: Align the camera base with the holes and secure it using the provided screws.
Figure 3.1: Flexible Installation Options (Ceiling and Wall Mount)
3.2 การเปิดเครื่อง
Connect the power adapter to the camera's power input port and then plug it into a standard electrical outlet. The camera will power on and initiate its startup sequence.
3.3 การเชื่อมต่อเครือข่าย
The Ctronics camera supports both 2.4GHz and 5GHz Wi-Fi for flexible and stable connectivity.
- ดาวน์โหลดแอพ: ดาวน์โหลดแอป "Ctronics Pro" จากแอปสโตร์ของสมาร์ทโฟนของคุณ (iOS หรือ Android)
- สร้างบัญชี: เปิดแอปและลงทะเบียนบัญชีใหม่หรือเข้าสู่ระบบหากคุณมีบัญชีอยู่แล้ว
- เพิ่มอุปกรณ์: Follow the in-app instructions to add your new camera. This typically involves scanning a QR code on the camera or using Bluetooth networking for quick pairing.
- เชื่อมต่อกับ Wi-Fi: Select your Wi-Fi network (2.4GHz or 5GHz) and enter the password. Ensure your phone is connected to the same Wi-Fi network during setup.
Figure 3.2: Fast Bluetooth Networking for Initial Setup

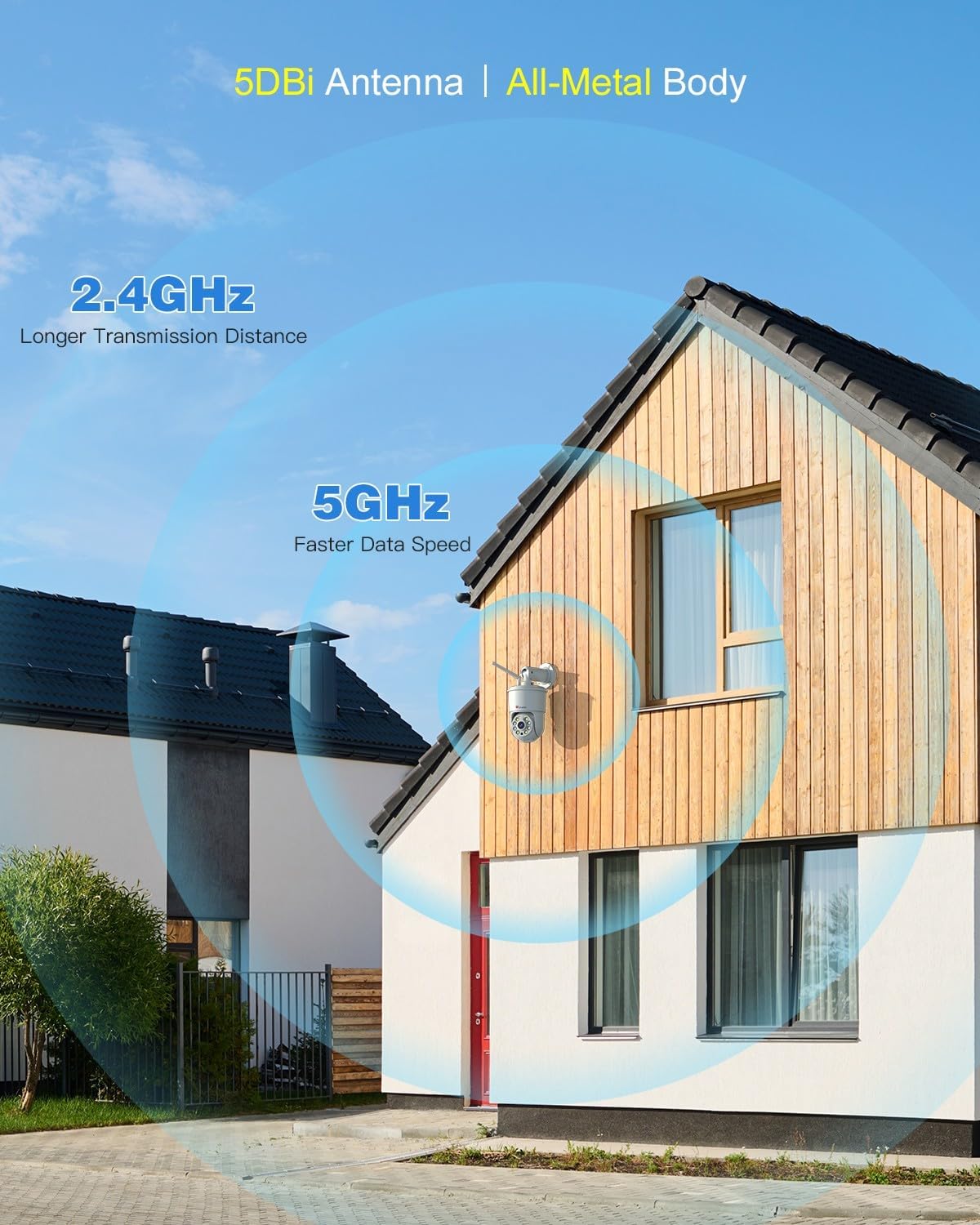

รูปที่ 3.3: การเชื่อมต่อ Wi-Fi แบบดูอัลแบนด์
4. คู่มือการใช้งาน
4.1 สด View และการเล่น
เมื่อเชื่อมต่อแล้ว คุณสามารถ view อยู่ footage and access recorded videos through the Ctronics Pro app or PC client. The 4K resolution provides exceptional clarity.
Figure 4.1: 4K 8MP Ultra HD Resolution and Color Night Vision
Figure 4.2: Remote Monitoring via PC and Mobile Devices
4.2 Smart AI Detection and Auto Tracking
The camera utilizes advanced AI to distinguish between humans, vehicles, and pets, reducing false alarms. When a detected object enters the monitoring area, the camera can automatically track its movement.
- การตรวจจับของมนุษย์: Focuses on human shapes to minimize alerts from swaying trees or insects.
- การตรวจจับยานพาหนะ: Identifies vehicles for specific monitoring needs.
- ระบบตรวจจับสัตว์เลี้ยง: สามารถจดจำสัตว์เลี้ยงได้ มีประโยชน์สำหรับการติดตามกิจกรรมของสัตว์
- ติดตามอัตโนมัติ: The camera will pan and tilt to follow the detected subject.
Figure 4.3: AI Human, Vehicle, and Pet Detection with Auto Tracking
4.3 Sound and Light Alarms
Upon detection of an intruder, the camera can activate a sound alarm and flash its built-in lights to deter them. You will also receive instant notifications on your connected device.
Figure 4.4: Sound & Light Alerts for Enhanced Security
4.4 เสียงสองทาง
Communicate with visitors or deter unwanted guests using the camera's integrated microphone and speaker. This feature allows for real-time, two-way conversations.
รูปที่ 4.5: การสื่อสารด้วยเสียงสองทาง
5. คุณสมบัติขั้นสูง
5.1 Preset Positions and Detection Zones
Set up to 8 preset positions for quick navigation to specific areas. You can also customize detection zones to focus monitoring on critical areas and ignore irrelevant ones, reducing unnecessary alerts.
Figure 5.1: Preset Positions and Customizable Detection Zones
5.2 Multi-Camera Management
The Ctronics Pro app allows you to monitor up to four cameras simultaneously with Quad View พรีview. You can manage over 36 cameras and organize them into groups for effortless management. Family sharing features allow multiple users to access the camera feed.
Figure 5.2: Advanced App Features for Multi-Camera Management
5.3 Video Masking
For privacy protection, you can define user-defined video masks to block out specific areas from being recorded or viewบก.
Figure 5.3: Video Masking for Privacy
6. ตัวเลือกการจัดเก็บ
Your Ctronics camera offers multiple secure storage solutions for your footage:
- การ์ด Micro SD: Supports up to 256GB Micro SD cards for local storage. Insert the card into the designated slot on the camera.
- การเก็บข้อมูลบนคลาวด์: Secure cloud storage options are available through the Ctronics app (subscription may be required).
- FTP/NAS: Compatible with FTP and NAS systems for continuous 24/7 recording and secure data backup.
Figure 6.1: Flexible Storage Solutions
7. การบำรุงรักษา
To ensure the longevity and optimal performance of your Ctronics 4K Security Camera, follow these maintenance guidelines:
- การทำความสะอาด: เช็ดเลนส์กล้องและตัวกล้องด้วยผ้านุ่มๆ เป็นประจำamp ผ้าเช็ดทำความสะอาดฝุ่นและสิ่งสกปรก ห้ามใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
- การป้องกันสภาพอากาศ: The camera features an all-metal body and an IP66 international protection rating, making it highly resistant to dust and water jets. While designed for outdoor use, avoid direct exposure to extreme weather conditions if possible to prolong its lifespan.
- อัพเดตเฟิร์มแวร์: Check the Ctronics Pro app periodically for firmware updates. Keeping the firmware updated ensures the latest features and security enhancements.
- การตรวจสอบสายเคเบิล: Periodically inspect the power cable and WLAN cable for any signs of wear or damage.
Figure 7.1: All-Metal Body and Weather Resistance (IP66)
8 การแก้ไขปัญหา
If you encounter issues with your Ctronics 4K Security Camera, refer to the following common problems and solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| กล้องออฟไลน์/ไม่สามารถเชื่อมต่อ Wi-Fi ได้ | Weak Wi-Fi signal, incorrect password, router issues, camera too far from router. | Ensure camera is within Wi-Fi range. Check Wi-Fi password. Restart router and camera. Try connecting to 5GHz if available for better stability. |
| คุณภาพของภาพไม่ดี | เลนส์สกปรก สภาพแสงน้อย มีปัญหาแบนด์วิดท์ของเครือข่าย | Clean the camera lens. Ensure sufficient lighting for optimal color night vision. Check network speed. |
| การแจ้งเตือนที่ผิดพลาดบ่อยครั้ง | Sensitivity too high, objects like trees or shadows triggering detection. | Adjust detection sensitivity in the app. Set up custom detection zones to exclude irrelevant areas. Utilize AI detection filters (human, vehicle, pet). |
| ไม่มีการบันทึกไปยังการ์ด SD | การ์ด SD เต็ม เสียหาย หรือเสียบไม่ถูกต้อง | Check if the SD card is inserted correctly. Format the SD card via the app. Replace with a new SD card if corrupted. Ensure recording settings are enabled. |
| เสียงสองทางไม่ทำงาน | Microphone/speaker muted in app, network delay. | Ensure microphone and speaker are enabled in the app. Check network connection for stability. |
If the problem persists, please refer to the Ctronics official website for more detailed troubleshooting guides or contact customer support.
9. ข้อมูลจำเพาะ
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อรุ่น | CTIPC-840C-4K |
| การใช้งานภายใน/ภายนอกอาคาร | กลางแจ้ง |
| ความละเอียดในการจับภาพวิดีโอ | 4K (3840x2160) |
| ความละเอียดของภาพนิ่งที่มีประสิทธิภาพ | 8 MP |
| เทคโนโลยีการเชื่อมต่อ | Wireless (Wi-Fi 2.4G/5G, Bluetooth) |
| แหล่งพลังงาน | สายไฟ (12 โวลต์ 12 วัตต์) |
| ประเภทตัวควบคุม | แอป Ctronics |
| ประเภทการติดตั้ง | ติดผนัง, ติดเพดาน |
| ช่วงการมองเห็นตอนกลางคืน | 30 เมตร |
| อัตราเฟรม | 15 เฟรมต่อวินาที |
| วัสดุ | โลหะ |
| ประเภทหน่วยความจำแฟลช | ไมโคร SD |
| ขนาดหน่วยความจำแฟลชที่รองรับสูงสุด | 256GB |
| การให้คะแนนการคุ้มครองระหว่างประเทศ | IP66 |
| ขนาดสินค้า กว้าง x ยาว x สูง | 8.27 x 5.91 x 3.94 นิ้ว |
| น้ำหนักสินค้า | 2.4 ปอนด์ |
| ประเภทการแจ้งเตือน | เสียงและการเคลื่อนไหว |
| ประเภทการซูม | ซูมดิจิตอล (4x) |
10. การรับประกันและการสนับสนุน
Ctronics products are manufactured with high-quality standards. For warranty information, please refer to the warranty card included with your product or visit the official Ctronics website. For technical support, product inquiries, or assistance with setup and troubleshooting, please contact Ctronics customer service through the following channels:
- เป็นทางการ Webเว็บไซต์: www.ctronics.com
- การสนับสนุนทางอีเมล์: โปรดดูข้อมูลการติดต่อที่ระบุไว้บนบรรจุภัณฑ์ของผลิตภัณฑ์หรือเว็บไซต์อย่างเป็นทางการ webเว็บไซต์.
Please have your model number (CTIPC-840C-4K) and purchase details ready when contacting support.
