คู่มือการใช้งานเครื่องตัดแต่งขนไร้สาย 2-in-1 รุ่น Scheppach C-LT300-X

1. บทนำ

ขอขอบคุณที่เลือกใช้เครื่องตัดหญ้าไร้สาย 2-in-1 รุ่น C-LT300-X จาก Scheppach เครื่องมืออเนกประสงค์นี้ออกแบบมาเพื่อการตัดแต่งหญ้าอย่างมีประสิทธิภาพและการเก็บขอบสนามหญ้าอย่างแม่นยำ มอบความสะดวกสบายแบบไร้สายด้วยระบบแบตเตอรี่ Scheppach IXES 20V คู่มือนี้ให้ข้อมูลที่จำเป็นสำหรับการใช้งานอย่างปลอดภัย การประกอบ การบำรุงรักษา และการแก้ไขปัญหา เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนานของอุปกรณ์ของคุณ

รูปที่ 1.1: เครื่องตัดหญ้าไร้สาย 2-in-1 รุ่น Scheppach C-LT300-X แสดงในภาพพร้อมแบตเตอรี่ 2Ah, ที่ชาร์จ และสายตัดหญ้าสองม้วน ภาพนี้แสดงภาพรวมview ของแพ็คเกจผลิตภัณฑ์ทั้งหมด

รูปที่ 1.2: แพลตฟอร์มแบตเตอรี่ Scheppach IXES 20V แสดงให้เห็นถึงเครื่องมือที่ใช้งานร่วมกันได้หลากหลาย ระบบนี้ช่วยให้คุณสามารถใช้แบตเตอรี่ก้อนเดียวกันกับอุปกรณ์ Scheppach หลายชิ้น เพิ่มความหลากหลายและความสะดวกสบายในการใช้งาน

2. คำแนะนำด้านความปลอดภัย

โปรดปฏิบัติตามข้อควรระวังด้านความปลอดภัยต่อไปนี้เสมอ เพื่อป้องกันการบาดเจ็บและความเสียหายต่อเครื่องมือ

2.1 ความปลอดภัยทั่วไป

• อ่านและทำความเข้าใจคำแนะนำทั้งหมดก่อนใช้งานเครื่องมือ
• กันเด็กและผู้ที่อยู่ใกล้เคียงให้ออกไปในขณะที่ใช้งานเครื่องตัดแต่ง
• ห้ามใช้งานเครื่องมือในสภาพเปียกชื้นหรือขณะฝนตก
• ควรตรวจสอบพื้นที่ทำงานเสมอเพื่อหาวัตถุที่อาจถูกสายตัดหญ้าเหวี่ยงออกมา

2.2 ความปลอดภัยทางไฟฟ้า

• ใช้เฉพาะแบตเตอรี่และเครื่องชาร์จที่ระบุไว้สำหรับเครื่องมือนี้เท่านั้น
• ห้ามชาร์จแบตเตอรี่ในที่มืดamp หรือสถานที่เปียกชื้น
• ควรปกป้องแบตเตอรี่จากความร้อน แสงแดดโดยตรง และไฟไหม้
• อย่าทำให้ขั้วแบตเตอรี่เกิดไฟฟ้าลัดวงจร

2.3 ความปลอดภัยส่วนบุคคล

• สวมใส่อุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม ซึ่งรวมถึงแว่นตาป้องกัน กางเกงขายาว รองเท้าที่แข็งแรง และอุปกรณ์ป้องกันหู
• อย่าเกินเลย รักษาฐานรากและทรงตัวให้เหมาะสมตลอดเวลา
• หลีกเลี่ยงการสตาร์ทโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนที่จะใส่ก้อนแบตเตอรี่
• ห้ามใช้งานเครื่องตัดหญ้าหากคุณเหนื่อย ป่วย หรืออยู่ภายใต้ฤทธิ์ของยาเสพติดหรือแอลกอฮอล์

3. ส่วนประกอบผลิตภัณฑ์

ทำความรู้จักกับส่วนประกอบหลักของเครื่องตัดแต่งหนวดเครา Scheppach C-LT300-X ของคุณ:

• หัวตัด: เป็นที่ติดตั้งสายตัดและมอเตอร์
• เพลายืดไสลด์: สามารถปรับความยาวได้เพื่อให้ใช้งานได้อย่างถูกหลักสรีรศาสตร์
• ที่จับหลัก: มีสวิตช์นิรภัยในตัว
• ด้ามจับเสริม: ปรับได้เพื่อให้จับถนัดมือและควบคุมได้ง่าย
• ช่องใส่แบตเตอรี่: สำหรับการใส่แบตเตอรี่ 20 โวลต์
• อุปกรณ์ป้องกันพืช: ที่กั้นแบบพับได้สำหรับปกป้องต้นไม้ที่บอบบาง
• ล้อขอบ: สำหรับการตัดขอบสนามหญ้าอย่างแม่นยำ

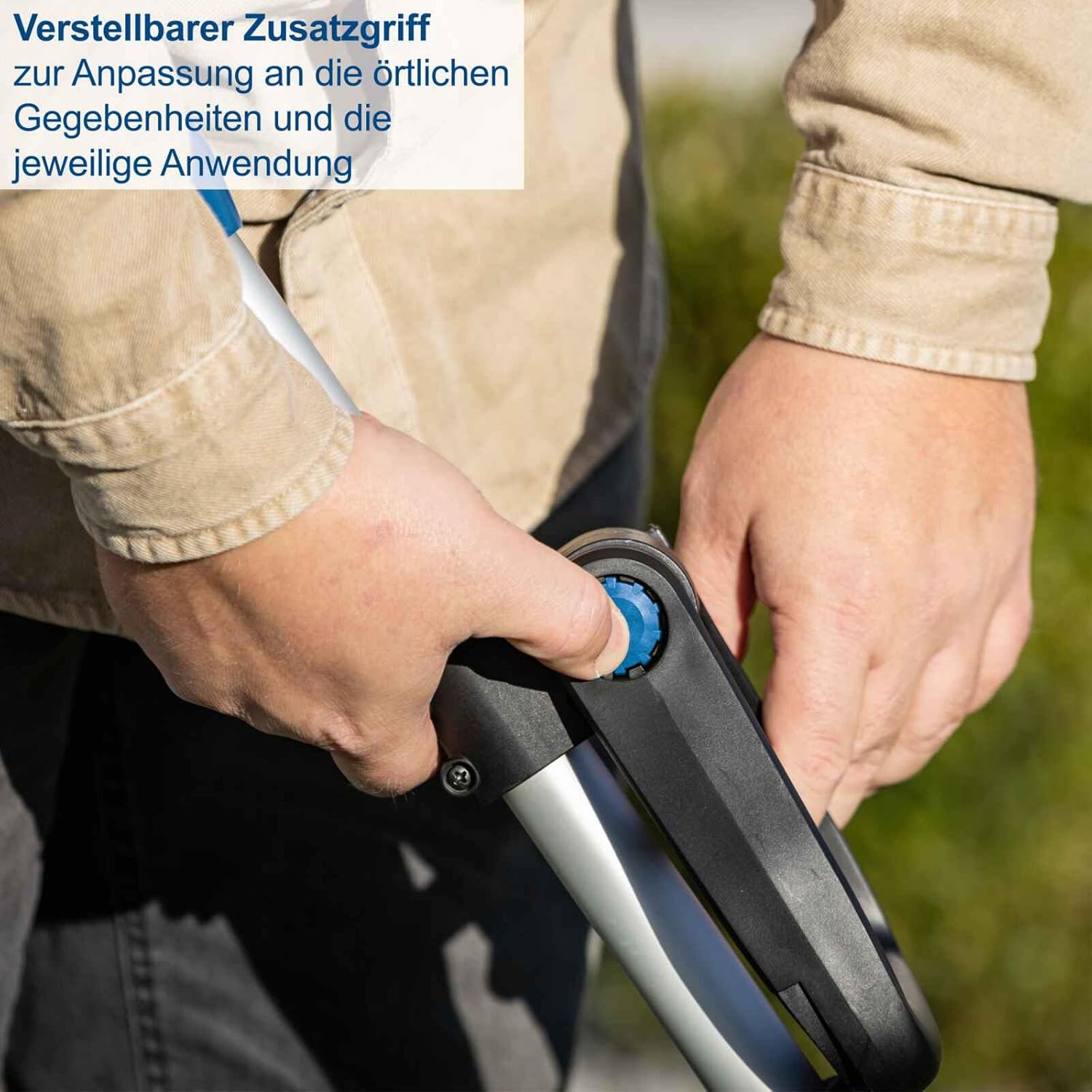

รูปที่ 3.1: ด้ามจับเสริมปรับระดับได้ ด้ามจับนี้สามารถปรับตำแหน่งให้เหมาะสมกับความสูงและท่าทางการทำงานของคุณ เพื่อเพิ่มความสะดวกสบายและการควบคุมระหว่างการใช้งาน

รูปที่ 3.2: อุปกรณ์ป้องกันต้นไม้แบบพับได้ อุปกรณ์นี้สามารถกางออกเพื่อป้องกันความเสียหายโดยไม่ตั้งใจต่อดอกไม้ ไม้พุ่ม และพืชพรรณบอบบางอื่นๆ ในสวนขณะตัดแต่งกิ่ง

4. การตั้งค่า

4.1 การประกอบ

ทำตามขั้นตอนต่อไปนี้เพื่อประกอบเครื่องตัดหญ้าของคุณ:

1. ติดด้ามจับเสริมเข้ากับแกนหลักและยึดให้แน่น
2. ตรวจสอบให้แน่ใจว่าหัวตัดหญ้าติดแน่นกับแกนล่างแล้ว
3. ปรับแกนยืดหดได้ให้ได้ความสูงที่ต้องการใช้งาน

4.2 การชาร์จแบตเตอรี่และการติดตั้ง

เครื่องตัดแต่งทรงผมนี้ใช้แบตเตอรี่ 20 โวลต์ ก่อนใช้งานครั้งแรก โปรดชาร์จแบตเตอรี่ให้เต็ม

• เสียบที่ชาร์จเข้ากับเต้ารับไฟฟ้า
• ใส่แบตเตอรี่เข้ากับเครื่องชาร์จ ไฟแสดงสถานะการชาร์จจะแสดง
• เมื่อชาร์จเต็มแล้ว ให้ถอดแบตเตอรี่ออกจากเครื่องชาร์จ
• ในการติดตั้ง ให้เลื่อนชุดแบตเตอรี่ที่ชาร์จแล้วเข้าไปในช่องใส่แบตเตอรี่ของเครื่องตัดหญ้าจนกระทั่งได้ยินเสียงคลิกเข้าที่
• หากต้องการถอด ให้กดปุ่มปลดแบตเตอรี่แล้วเลื่อนแบตเตอรี่ออก

4.3 การปรับหัวตัดหญ้า

หัวตัดแต่งสามารถปรับได้สำหรับมุมการตัดที่แตกต่างกันและสำหรับการเล็มขอบ

รูปที่ 4.1: การปรับหัวมอเตอร์โดยไม่ต้องใช้เครื่องมือ หัวตัดสามารถปรับได้ง่ายในมุมต่างๆ โดยไม่ต้องใช้เครื่องมือเพิ่มเติม ทำให้สามารถตัดและเล็มขอบได้อย่างหลากหลาย

5. การดำเนินการ

5.1 การเริ่มต้นและการหยุด

• เริ่มต้น: กดปุ่มล็อคเพื่อความปลอดภัย จากนั้นบีบสวิตช์ไกปืน
• การหยุด: ปล่อยสวิตช์ทริกเกอร์

5.2 ฟังก์ชันการตัดแต่ง

จับเครื่องตัดแต่งกิ่งให้แน่นด้วยมือทั้งสองข้าง แกว่งเครื่องตัดแต่งกิ่งไปมา โดยให้แนวตัดขนานกับพื้น รักษาระยะห่างที่ปลอดภัยจากสิ่งกีดขวาง และตรวจสอบให้แน่ใจว่าได้ติดตั้งอุปกรณ์ป้องกันต้นไม้แล้ว หากทำงานใกล้กับต้นไม้ที่บอบบาง

รูปที่ 5.1: การใช้งานเครื่องตัดหญ้าบนพื้นที่ลาดชัน คุณสมบัติที่ปรับได้ของ C-LT300-X ทำให้เหมาะอย่างยิ่งสำหรับการดูแลรักษาหญ้าบนพื้นผิวที่ไม่เรียบและลาดชัน ช่วยให้ใช้งานได้อย่างสะดวกสบายและมีประสิทธิภาพ

5.3 ฟังก์ชันขอบ

หากต้องการเปลี่ยนไปใช้โหมดตัดขอบ ให้หมุนหัวเครื่องตัดหญ้า 90 องศา ใช้ล้อตัดขอบเพื่อนำทางเครื่องตัดหญ้าไปตามขอบสนามหญ้าหรือทางเดิน เพื่อสร้างการตัดที่เรียบร้อยและแม่นยำ

รูปที่ 5.2: หัวตัดหมุนได้ หัวตัดสามารถหมุนได้ 90 องศา ช่วยให้เปลี่ยนจากการตัดแต่งทั่วไปเป็นการตัดแต่งขอบสนามหญ้าได้อย่างแม่นยำ แม้ในบริเวณที่เข้าถึงยาก

5.4 ระบบป้อนกระดาษอัตโนมัติ

เครื่องตัดหญ้านี้มีระบบป้อนสายอัตโนมัติ เมื่อสายสึกหรอ ระบบจะดึงสายออกมาเพิ่มโดยอัตโนมัติตามความจำเป็นระหว่างการใช้งาน หลีกเลี่ยงการกระแทกหัวเครื่องเพื่อป้อนสายโดยเจตนา เพราะอาจทำให้สายสึกหรอเร็วกว่ากำหนดได้

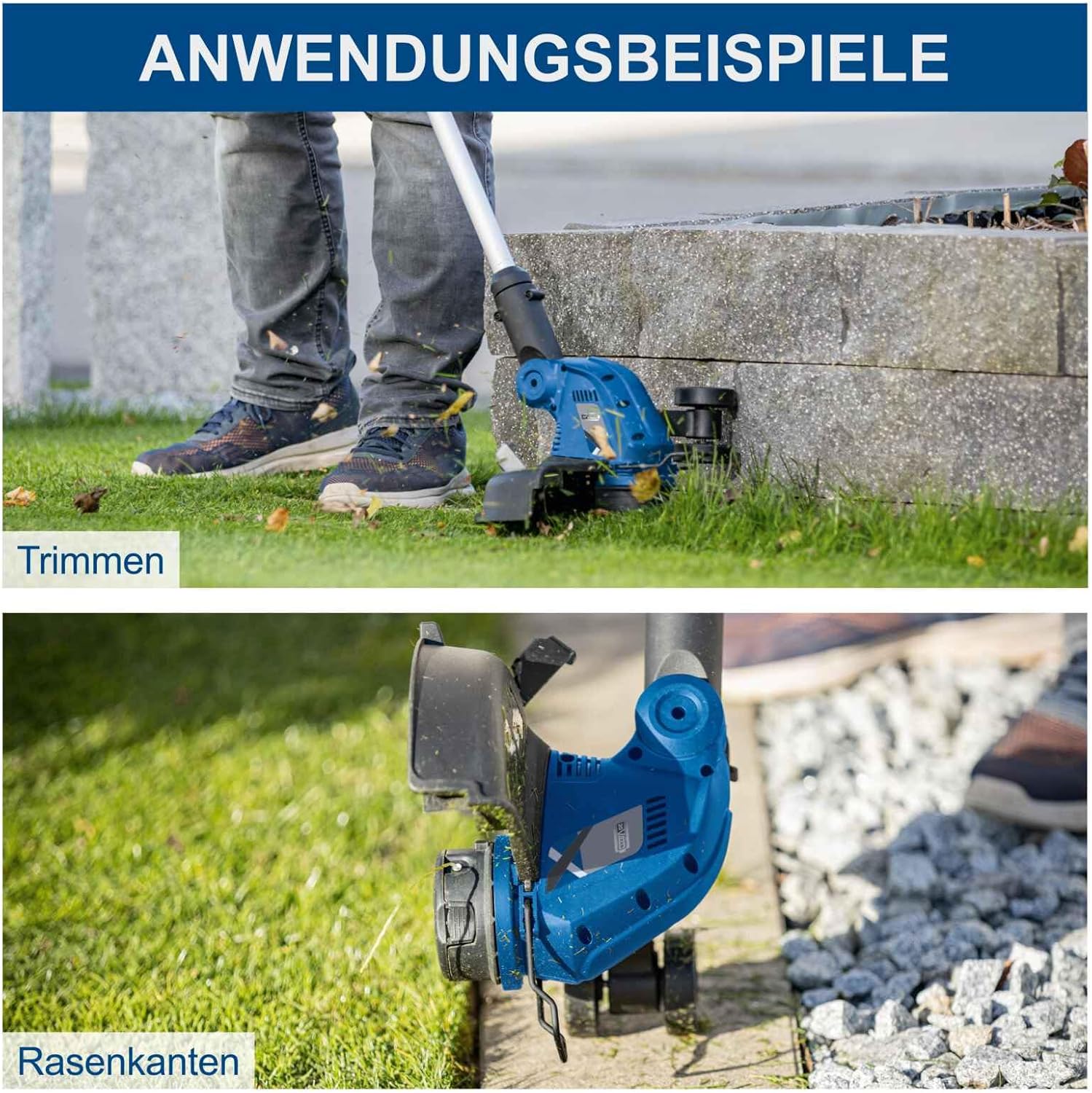

รูปที่ 5.3: ใบสมัครampภาพด้านบนแสดงให้เห็นเครื่องตัดหญ้าที่ใช้สำหรับตัดหญ้าทั่วไป ในขณะที่ภาพด้านล่างแสดงให้เห็นถึงความสามารถในการตัดขอบสนามหญ้าอย่างแม่นยำตามพื้นผิวที่ปูด้วยวัสดุแข็ง

6. การบำรุงรักษา

6.1 การทำความสะอาด

• ถอดก้อนแบตเตอรี่ออกก่อนทำความสะอาดเสมอ
• ทำความสะอาดตัวเรือนเครื่องตัดหญ้าด้วยสารกันบูดamp ผ้า. อย่าใช้สารเคมีที่รุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
• กำจัดเศษหญ้าหรือสิ่งสกปรกที่ติดอยู่บนหัวตัดหญ้าและแผ่นป้องกันออกให้หมด

6.2 การเปลี่ยนม้วนสายเอ็นตัดหญ้า

เมื่อสายเอ็นตัดหญ้าหมด ให้เปลี่ยนม้วนสายเอ็นใหม่ กระบวนการนี้ไม่ต้องใช้เครื่องมือและทำได้ง่าย

1. ตรวจสอบให้แน่ใจว่าได้ถอดแบตเตอรี่ออกแล้ว
2. กดแท็บด้านข้างของฝาครอบแกนหมุนแล้วดึงออก
3. นำสปูลเปล่าออก
4. ใส่แกนม้วนสายเบ็ดใหม่ที่มีสายเบ็ดพันไว้แล้ว โดยตรวจสอบให้แน่ใจว่าสายเบ็ดลอดผ่านรูเรียบร้อยแล้ว
5. ใส่ฝาครอบแกนหมุนกลับเข้าไป โดยตรวจสอบให้แน่ใจว่าล็อคเข้าที่อย่างแน่นหนา

6.3 พื้นที่จัดเก็บ

• เก็บเครื่องตัดแต่งขนไว้ในที่แห้งและปลอดภัย ให้พ้นมือเด็ก
• ถอดชุดแบตเตอรี่ออกก่อนจัดเก็บเป็นเวลานาน
• เก็บแบตเตอรี่ไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรง

7 การแก้ไขปัญหา

โปรดดูตารางด้านล่างเพื่อดูปัญหาทั่วไปและวิธีแก้ไข

หากปัญหายังคงมีอยู่หลังจากพยายามแก้ไขปัญหาเหล่านี้แล้ว โปรดติดต่อฝ่ายสนับสนุนลูกค้า

8. ข้อมูลจำเพาะทางเทคนิค

ข้อมูลทางเทคนิคที่สำคัญสำหรับเครื่องตัดหญ้า Scheppach C-LT300-X:

• แบบอย่าง: ซี-แอลที300-เอ็กซ์ (5910904900)
• แหล่งพลังงาน: ใช้พลังงานจากแบตเตอรี่ (ระบบ IXES 20V)
• ความกว้างในการตัด: สูงสุด 300 มม.
• เส้นผ่านศูนย์กลางของเส้น: 1.6 มม. (เส้นไนลอนเดี่ยว)
• การปรับแกนยืดหด: สูงสุด 270 มม.
• ขนาดสินค้า (กว้าง x ยาว x สูง) : 124 x 34 x 12.7 ซม.
• น้ำหนักสินค้า: 4 กิโลกรัม

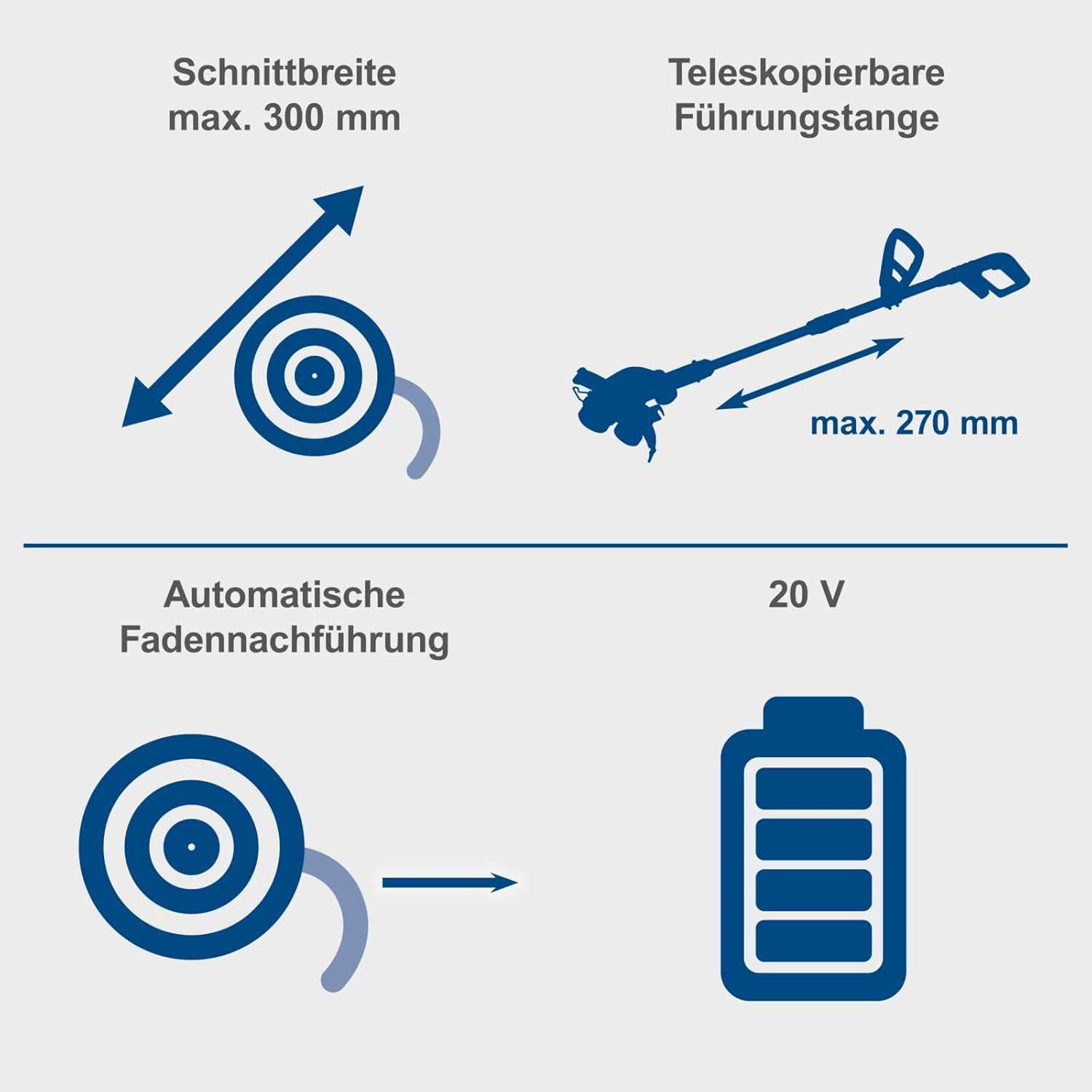

รูปที่ 8.1: แผนภาพแสดงข้อมูลจำเพาะทางเทคนิค ภาพรวมนี้แสดงให้เห็นถึงขนาดและคุณสมบัติที่สำคัญ รวมถึงความกว้างในการตัดสูงสุด 300 มม. การยืดด้ามแบบเทเลสโคปิกได้สูงสุด 270 มม. ระบบป้อนสายอัตโนมัติ และความเข้ากันได้กับแบตเตอรี่ 20V

9. การรับประกันและการสนับสนุน

สำหรับข้อมูลการรับประกัน โปรดดูบัตรรับประกันที่แนบมากับผลิตภัณฑ์ของคุณ หรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Scheppach webหากคุณต้องการความช่วยเหลือด้านเทคนิค ชิ้นส่วนอะไหล่ หรือมีข้อสงสัยใด ๆ ที่ไม่ได้กล่าวถึงในคู่มือนี้ โปรดติดต่อฝ่ายบริการลูกค้าของ Scheppach ผ่านช่องทางอย่างเป็นทางการของพวกเขา
