1. สินค้าหมดview
The SCHEPPACH BC-PS150-X 20V IXES Cordless 6-inch Chainsaw is a compact and lightweight tool designed for efficient pruning, trimming, and cutting tasks. It is part of the Scheppach IXES 20V battery system, allowing for interchangeable use of batteries and chargers across compatible tools. This chainsaw features a maintenance-free brushless motor, automatic chain lubrication, and a quick chain tensioning system for ease of use and extended tool life.
Figure 1: The SCHEPPACH BC-PS150-X cordless chainsaw, shown without battery, featuring its compact design and 6-inch guide bar.
คุณสมบัติหลัก:
- การออกแบบที่กะทัดรัดและน้ำหนักเบาเพื่อการจัดการที่ง่าย
- 6-inch ProCut guide bar and chain for a maximum cutting thickness of 150 mm.
- Maintenance-free brushless motor for high efficiency and extended lifespan.
- Automatic chain lubrication for continuous operation.
- Automatic chain tensioning for quick and easy adjustments.
- Softgrip handle with integrated safety switch for secure operation.
- Hand guard and chain guard for enhanced user safety.
- Compatible with the Scheppach IXES 20V battery system (battery and charger sold separately).
- Cutting speed up to 6.8 m/s for rapid task completion.
Figure 2: Diagram illustrating the benefits of the brushless motor technology, including maintenance-free operation, longer lifespan, reduced thermal load, maximum efficiency, and extended battery runtimes.
2. การติดตั้งและการประกอบ
Before initial use, ensure all components are present and undamaged. This unit is supplied without a battery and charger, which must be purchased separately from the Scheppach IXES 20V series.
2.1 การติดตั้งแบตเตอรี่
- Ensure the chainsaw is switched off and the safety switch is engaged.
- Align the battery pack with the battery slot at the base of the chainsaw handle.
- สอดแบตเตอรี่เข้าไปในช่องจนกระทั่งล็อคเข้าที่อย่างแน่นหนา
- หากต้องการถอด ให้กดปุ่มปลดแบตเตอรี่แล้วเลื่อนแบตเตอรี่ออก
Figure 3: The Scheppach IXES 20V battery system, illustrating compatibility with various tools. Ensure to use a compatible 20V IXES battery with this chainsaw.
2.2 Chain and Guide Bar Installation (if not pre-assembled)
Refer to the detailed instructions in the separate assembly guide for precise steps on installing the guide bar and chain. Ensure the chain is correctly oriented and seated in the guide bar groove.
2.3 การปรับความตึงโซ่
The chainsaw features an automatic chain tensioning system. However, it is important to periodically check the tension. The chain should be snug against the guide bar but still allow for manual movement. If adjustment is needed, use the tensioning knob as shown.
รูปที่ 4: ระยะใกล้ view of the chainsaw demonstrating the automatic chain tensioning mechanism, which can be quickly and easily adjusted using the knob.
2.4 การหล่อลื่นโซ่
The chainsaw is equipped with an automatic chain lubrication system. Before each use, ensure the oil reservoir is filled with appropriate chain oil. Regular lubrication is crucial for optimal performance and chain longevity.
Figure 5: Image showing the automatic chain lubrication system, highlighting the oil filler cap for uninterrupted operation.
3. คู่มือการใช้งาน
3.1 ข้อควรระวังเพื่อความปลอดภัย
- สวมอุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสมเสมอ รวมถึงแว่นตานิรภัย ถุงมือ และอุปกรณ์ป้องกันการได้ยิน
- ให้แน่ใจว่าพื้นที่ทำงานไม่มีผู้คนผ่านไปมา โดยเฉพาะเด็กและสัตว์เลี้ยง
- Inspect the chainsaw for any damage before each use. Do not operate if damaged.
- ขณะใช้งาน ควรจับเลื่อยยนต์ให้แน่นด้วยมือทั้งสองข้าง
- Be aware of kickback potential and always cut with caution.
- The integrated hand guard and chain guard are designed for your safety. Do not remove or modify them.

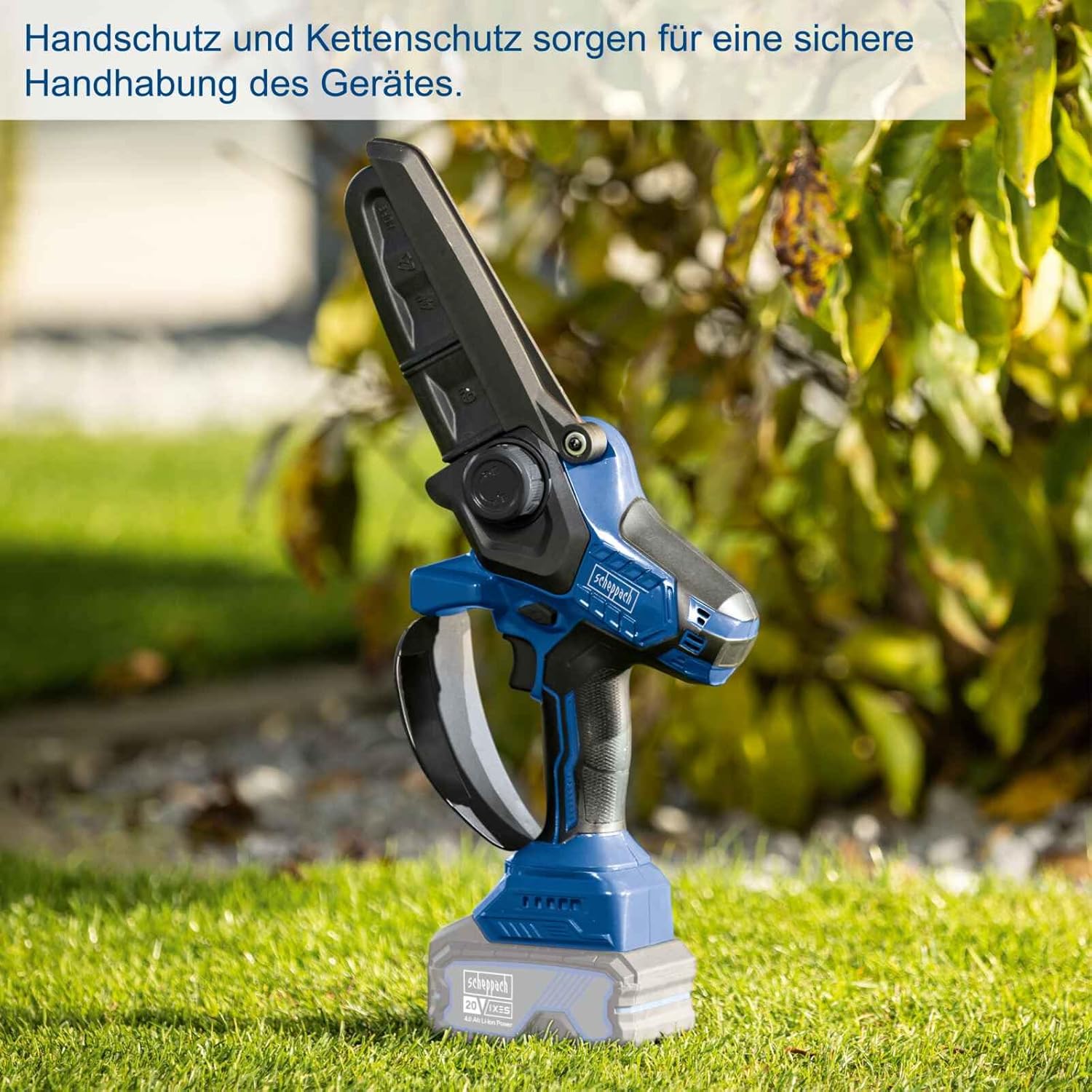

Figure 6: The chainsaw equipped with a hand guard, emphasizing safe handling during operation.
Figure 7: Close-up of the safety switch on the chainsaw handle, which must be engaged before starting the tool.
3.2 การเริ่มต้นและการหยุด
- To start: Press and hold the safety switch, then squeeze the trigger.
- To stop: Release the trigger. The chain will stop immediately.
3.3 เทคนิคการตัดและการใช้งาน
The SCHEPPACH BC-PS150-X is versatile for various cutting tasks:
- การตัดแต่งกิ่ง: Ideal for trimming branches from trees and shrubs. Ensure stable footing and clear the area around the branch.
- Cutting Firewood: Suitable for cutting smaller logs and firewood. Secure the workpiece to prevent movement.
- General Woodworking: Can be used for cutting planks, square timber, and round timber for various manual work and DIY projects.
Figure 8: The chainsaw in use for pruning a tree branch, demonstrating its suitability for garden maintenance.
Figure 9: The chainsaw being used to cut a log for firewood, showcasing its capability for processing smaller timber.
Figure 10: The chainsaw cutting a wooden plank, illustrating its versatility for various woodworking tasks.
Figure 11: Icons depicting common applications for the chainsaw, including cutting shrubs, bushes, and branches.
4. การบำรุงรักษา
การบำรุงรักษาตามปกติจะช่วยให้เลื่อยโซ่ยนต์ของคุณมีอายุการใช้งานยาวนานและปลอดภัย
4.1 การทำความสะอาด
- After each use, remove the battery and clean the chainsaw thoroughly.
- Use a brush or compressed air to remove sawdust, chips, and debris from the guide bar, chain, and motor housing.
- เช็ดพื้นผิวภายนอกด้วยโฆษณาamp ผ้า. อย่าใช้สารเคมีที่รุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
4.2 การดูแลรักษาโซ่และรางนำทาง
- Regularly check the chain for sharpness. A dull chain reduces cutting efficiency and increases kickback risk. Sharpen or replace the chain as needed.
- Ensure the automatic lubrication system is functioning and the oil reservoir is filled.
- Inspect the guide bar for wear, especially on the rails. Rotate the guide bar periodically to ensure even wear.
4.3 พื้นที่จัดเก็บ
- เก็บเลื่อยยนต์ไว้ในที่แห้งและปลอดภัย ให้พ้นมือเด็ก
- Always remove the battery before storing for extended periods.
- Use the provided chain guard to protect the chain and prevent accidental contact.
5 การแก้ไขปัญหา
ส่วนนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบเจอขณะใช้งานเลื่อยยนต์
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เลื่อยไฟฟ้าไม่เริ่มทำงาน | Battery not installed correctly or discharged; Safety switch not engaged; Faulty trigger. | Ensure battery is fully charged and properly inserted. Engage the safety switch. If problem persists, contact support. |
| โซ่ไม่เคลื่อนที่หรือเคลื่อนที่ช้า | Chain tension too tight; Chain dull or damaged; Obstruction in guide bar; Low battery power. | Check and adjust chain tension. Inspect and sharpen/replace chain. Clear any obstructions. Recharge battery. |
| ประสิทธิภาพการตัดต่ำ | Dull chain; Incorrect cutting technique; Insufficient chain lubrication. | Sharpen or replace the chain. Review operating instructions for proper technique. Ensure oil reservoir is full and lubrication system is working. |
| แรงสั่นสะเทือนมากเกินไป | โซ่หลวม; โซ่หรือรางนำโซ่ชำรุด; ชิ้นส่วนหลวม | Check and adjust chain tension. Inspect chain and guide bar for damage. Tighten any loose screws or components. |
หากคุณพบปัญหาที่ไม่ได้ระบุไว้ในที่นี้ หรือหากวิธีแก้ไขที่กล่าวมาแล้วไม่สามารถแก้ปัญหาได้ โปรดติดต่อฝ่ายบริการลูกค้าของ Scheppach
6. ข้อมูลจำเพาะทางเทคนิค
| ยี่ห้อ | Scheppach |
| หมายเลขรุ่น | BC-PS150-X (Reference: 5910310900) |
| ผู้ผลิต | เชปปาเช่ |
| แหล่งพลังงาน | Battery Powered (20V IXES System) |
| เล่มที่tage | 20 โวลต์ |
| ความยาวในการตัด | 150 มิลลิเมตร (6 นิ้ว) |
| ความเร็วในการตัด | สูงสุด 6.8 ม./วินาที |
| ประเภทโซ่ | 1/4" (as per image PT02/aplus) |
| ประเภทมอเตอร์ | ไร้แปรงถ่าน |
| น้ำหนักสินค้า | 2.04 กิโลกรัม |
| ขนาดสินค้า (กว้าง x ยาว x สูง) | 43.69 x 23.37 x 11.68 ซม. |
| วัสดุที่ใช้ทำด้ามจับ | Plastic or Composite (Softgrip) |
| ส่วนประกอบที่รวมอยู่ | Cordless wood cutter, 6" Guide and ProCut chain |
| แบตเตอรี่ที่จำเป็น | No (Sold Separately) |
รูปที่ 12: เกินview of the Scheppach IXES 20V battery platform, highlighting the compatibility of one battery for all devices within the system.
7. การรับประกันและการสนับสนุน
7.1 ข้อมูลการรับประกัน
Specific warranty details for the SCHEPPACH BC-PS150-X chainsaw are typically provided with the product packaging or can be found on the official Scheppach webไซต์ โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ในกรณีเรียกร้องการรับประกันใดๆ
7.2 การสนับสนุนลูกค้า
For technical assistance, spare parts, or any questions regarding your Scheppach product, please contact Scheppach customer service. Contact information can usually be found on the manufacturer's webเว็บไซต์หรือในเอกสารประกอบผลิตภัณฑ์
You can visit the official Scheppach webเว็บไซต์สำหรับข้อมูลเพิ่มเติม: www.scheppach.com
