1. บทนำ
This manual provides essential information for the safe and effective use of the DALY 3S 12V 15A Li-ion Battery Management System (BMS). This device is designed to protect lithium battery packs, ensuring their longevity and safe operation.
Key features of this DALY BMS include:
- Injection molding sealing process for dustproof, shockproof, waterproof, and anti-accumulation functions.
- Multi-function protection: Over-charging, Over-discharging, Over-current, Temperature, and Short-circuit protection.
- Compact size and low temperature rise.
- Easy installation with plug-and-play balance wires.
Figure 1: DALY 3S 12V 15A Li-ion BMS with included balance wires.
2. ข้อมูลด้านความปลอดภัย
Please read and understand all safety instructions before installing or operating the DALY BMS. Failure to follow these instructions may result in electric shock, fire, serious injury, or property damage.
- บุคลากรที่ผ่านการรับรอง: Installation and wiring should only be performed by qualified personnel with experience in battery systems.
- เล่มที่tagตรวจสอบ: ตรวจสอบปริมาตรเสมอtage of the battery pack and individual cells before connecting the BMS. Ensure compatibility with the BMS specifications.
- ขั้ว: Observe correct polarity when connecting the BMS to the battery pack. Incorrect connections can damage the BMS and battery.
- ไฟฟ้าลัดวงจร: Avoid short circuits during installation. Use insulated tools and protective gear.
- อุณหภูมิ: Operate the BMS within its specified temperature range. Excessive heat can damage the unit.
- น้ำและความชื้น: Although the BMS has some water resistance, avoid exposing it to excessive moisture or submersion.
- ความเสียหาย: Do not use the BMS if it appears damaged.
รูปที่ 2: เกินview of DALY BMS protection features.
3. การสมัคร
The DALY BMS is versatile and suitable for various lithium battery applications, including large single cell battery packs, cylindrical cell battery packs, and soft cell battery packs. It can be integrated into a wide range of devices.

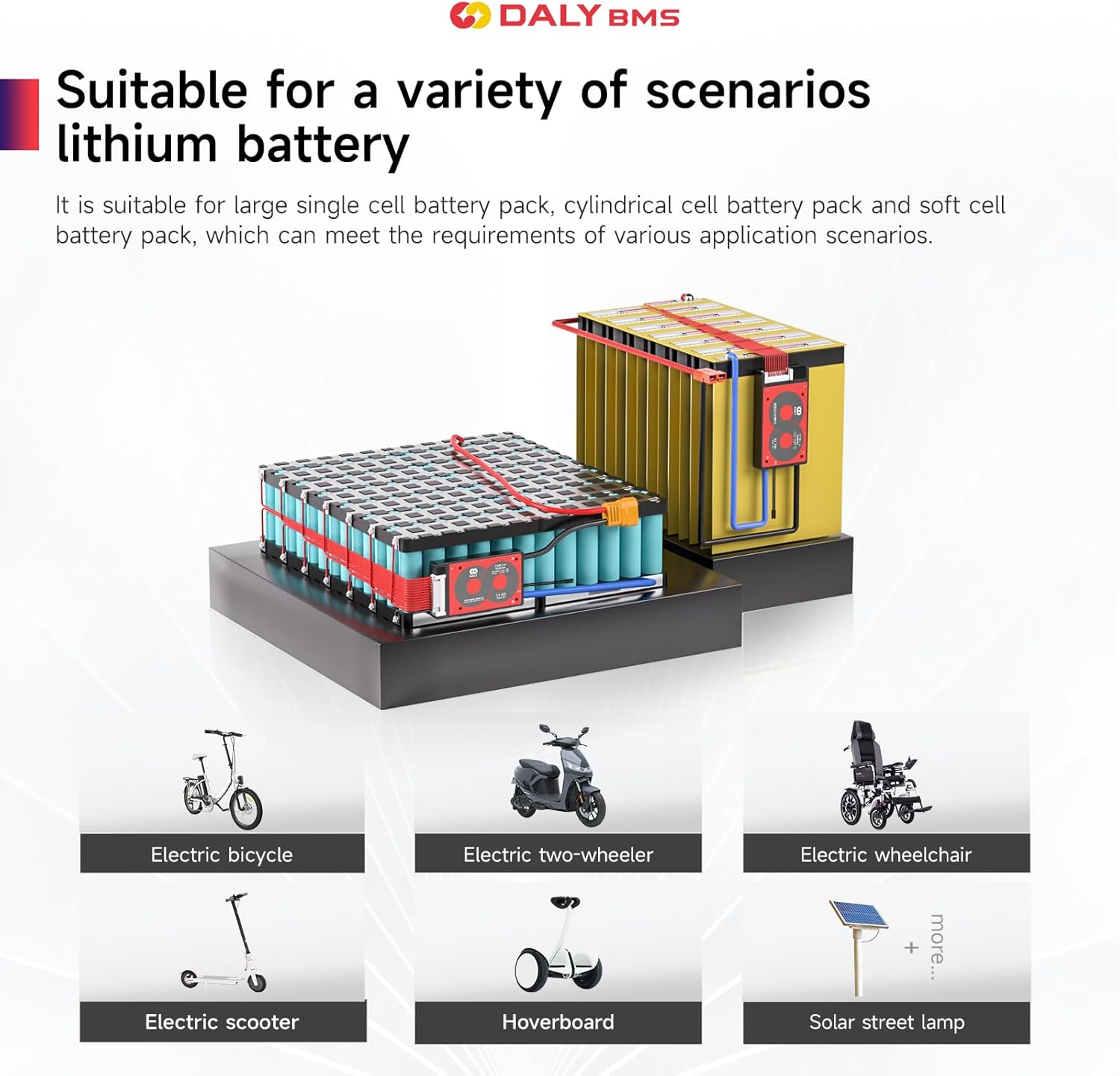

Figure 3: Common applications for DALY BMS.
4. การตั้งค่าและการติดตั้ง
Proper wiring is critical for the correct function of the BMS. Follow these steps carefully. The wiring diagram below illustrates the general connection process.
Figure 4: DALY BMS wiring diagram (example based on G series 20A BMS).
ขั้นตอนการติดตั้ง:
- บัดกรี sampสายเคเบิล: The first cable (black) in the sampling cable set connects to the overall negative terminal of the battery pack (B-). Subsequent cables (red) connect to the positive terminal of each battery string in sequence (e.g., first red cable to the positive terminal of the first string, second red cable to the positive terminal of the second string, and so on, until all cells are connected).
- ตรวจสอบสายเคเบิล: หลังจากเชื่อมต่อ s แล้วampเมื่อต่อสายเคเบิล ให้วัดแรงดันไฟฟ้าtage between two adjacent cables starting from the header. Ensure there are no wrong connections or missing connections. The voltage readings should be consistent with the nominal voltage ของเซลล์เดี่ยว
- เชื่อมต่อสายไฟขาออก: เชื่อมต่อสาย B- ของ BMS เข้ากับขั้วลบทั้งหมดของชุดแบตเตอรี่ จากนั้นเสียบสาย sampling cable to the BMS. After activating the BMS, measure the voltage between B+ (overall positive of battery pack) and B- (BMS negative output) and the voltage between P+ (load/charger positive) and P- (BMS negative output) to ensure they are consistent.
บันทึก: The specific wiring for your battery pack (e.g., 3S Li-ion) must match the BMS configuration. Always double-check all connections before applying power.
5. การดำเนินการ
The DALY BMS operates automatically once correctly installed and connected to the battery pack. Its primary function is to monitor and protect the battery cells.
- การชาร์จ: The BMS will manage the charging process, preventing over-charging by disconnecting the charger if any cell voltage exceeds the over-charge protection threshold.
- การปลดประจำการ: During discharge, the BMS monitors cell voltages and current. It will cut off discharge if any cell voltage drops below the over-discharge protection threshold or if the current exceeds the over-current limit.
- การสร้างสมดุล: The integrated balance function helps to equalize the voltage across individual cells in the battery pack, improving overall pack health and lifespan.
- การป้องกันอุณหภูมิ: The temperature sensor monitors the battery pack's temperature and will initiate protection if temperatures exceed safe operating limits.
No user intervention is typically required for the basic operation of this standard BMS model. For advanced features or communication functions, a smart BMS model would be required.
6. การบำรุงรักษา
The DALY BMS is designed for low maintenance. However, periodic checks can help ensure optimal performance and longevity.
- การตรวจสอบภาพ: ตรวจสอบ BMS และการเชื่อมต่อเป็นระยะๆ เพื่อดูว่ามีสัญญาณความเสียหาย การกัดกร่อน หรือสายไฟหลวมหรือไม่
- ความสะอาด : รักษา BMS ให้ปราศจากฝุ่นและสิ่งสกปรก ใช้ผ้าแห้งนุ่มๆ ในการทำความสะอาด
- สภาพแวดล้อม : Ensure the BMS is operating within its specified temperature and humidity ranges. Avoid extreme conditions.
- สุขภาพแบตเตอรี่: Monitor the overall health of your battery pack. A healthy battery pack contributes to the optimal performance of the BMS.
7 การแก้ไขปัญหา
หากคุณพบปัญหาเกี่ยวกับระบบจัดการแบตเตอรี่ DALY BMS โปรดลองทำตามขั้นตอนการแก้ไขปัญหาทั่วไปต่อไปนี้:
- ไม่มีเอาท์พุทVoltage:
- ตรวจสอบการเชื่อมต่อสายไฟทั้งหมดว่าหลวมหรือต่อขั้วผิดหรือไม่
- ตรวจสอบแรงดันไฟฟ้าของชุดแบตเตอรี่tage อยู่ภายในขอบเขตการทำงานของ BMS
- Ensure no protection functions (over-discharge, short-circuit) have been triggered. Disconnect and reconnect the load/charger to reset if necessary.
- แบตเตอรี่ไม่ชาร์จ:
- Check charger functionality and connections.
- Verify individual cell voltages. If any cell is overcharged, the BMS will prevent further charging.
- Ensure the temperature sensor is correctly installed and not indicating an over-temperature condition.
- Battery Not Discharging (Load Cut Off):
- Check for short circuits in the load.
- Verify individual cell voltages. If any cell is under-voltage, the BMS will cut off discharge.
- Ensure the load current does not exceed the BMS's continuous discharge current rating.
- เซลล์ที่ไม่สมดุล:
- หลังจากชาร์จแบตเตอรี่เสร็จแล้ว ควรปล่อยให้แบตเตอรี่ตั้งทิ้งไว้สักพักเพื่อให้ฟังก์ชันปรับสมดุลทำงาน
- Ensure all balance wires are correctly connected and making good contact.
If problems persist after following these steps, please contact DALY customer service for further assistance.
8. ข้อมูลจำเพาะ
The following table details the specifications for the DALY 3S 12V 15A Li-ion BMS.
Figure 5: DALY 3S 15A Li-ion BMS Specifications.
| คุณสมบัติ | ค่า |
|---|---|
| ประเภทสินค้า | แบตเตอรี่ Li-ion 3S 15A พอร์ตทั่วไปพร้อมระบบบาลานซ์ |
| กระแสไฟปล่อย | 15เอ |
| กระแสไฟเกิน | 35±10เอ |
| กระแสไฟชาร์จ | 15เอ |
| กระแสไฟเกิน | 15±2เอ |
| คิดราคาแพงเกินไปVoltage | 4.25 โวลต์ ± 0.05 โวลต์ |
| ปริมาตรการคายประจุเกินtage | 2.7 โวลต์ ± 0.05 โวลต์ |
| ชาร์จ Voltage | 12.6โวลต์ |
| แบบอย่าง | J13G (3-13S) |
| ขนาด (กว้าง x ยาว x สูง) | 59*34*9 มม. (2.32*1.33*0.35 นิ้ว) |
| สายเอาท์พุต | 16AWG/110มม |
| สายบาลานซ์ | 24AWG/300มม |
| น้ำหนัก | 60±35ก. |
Additional product dimensions: 2.32 x 1.34 x 0.35 inches. Item Weight: 4.6 ounces.
9. รายการบรรจุภัณฑ์
Upon opening the package, please verify that all items listed below are present and undamaged.
Figure 6: Contents of the DALY BMS package.
| รายการ | ปริมาณ |
|---|---|
| หน่วย BMS | 1 |
| คู่มือการใช้งาน | 1 |
| Balance Cable Set | 1 |
10. การรับประกันและการสนับสนุน
DALY มุ่งมั่นที่จะส่งมอบผลิตภัณฑ์คุณภาพสูงและสร้างความพึงพอใจสูงสุดให้แก่ลูกค้า
- การสนับสนุนด้านเทคนิค: เราให้บริการลูกค้าแบบตัวต่อตัวตลอด 24 ชั่วโมง และให้การสนับสนุนทางเทคนิคตลอดอายุการใช้งานสำหรับผลิตภัณฑ์ของเรา
- ติดต่อ: For any inquiries, technical assistance, or warranty claims, please contact DALY customer service through the retailer or official channels.
- บันทึก: Standard BMS models do not include communication functions. If you require a smart BMS, active balancer, parallel module, or other accessories, please contact customer service for options.
