1. บทนำ
ระบบจัดการแบตเตอรี่อัจฉริยะ DALY Smart BMS (Battery Management System) ออกแบบมาเพื่อมอบการปกป้องที่ครอบคลุมและการจัดการอัจฉริยะสำหรับแบตเตอรี่ลิเธียม LifePO4 รุ่น 8S 24V 40A นี้ช่วยเพิ่มความปลอดภัยของแบตเตอรี่ด้วยการป้องกันการชาร์จเกิน การคายประจุเกิน กระแสไฟเกิน การลัดวงจร และอุณหภูมิที่สูงเกินไป มีดองเกิล Bluetooth/Wi-Fi 2-in-1 สำหรับการตรวจสอบและปรับพารามิเตอร์ได้อย่างสะดวกผ่านแอปพลิเคชันบนมือถือหรือซอฟต์แวร์บนพีซี พร้อมความสามารถในการควบคุมระยะไกล วงจรขนานในตัวรองรับการใช้งานแบตเตอรี่แบบขนานและการสื่อสาร 485/CAN Bus ทำให้เข้ากันได้กับอินเวอร์เตอร์ทั่วไป
ระบบจัดการแบตเตอรี่อัจฉริยะ DALY Smart BMS ได้รับการออกแบบมาเพื่อความน่าเชื่อถือและใช้งานง่าย โดยมีคุณสมบัติที่จำเป็นสำหรับการทำงานที่ดีที่สุดและอายุการใช้งานที่ยาวนาน การออกแบบที่แข็งแรงทนทานประกอบด้วยระบบจัดการความร้อนขั้นสูงและการใช้พลังงานต่ำ ทำให้มั่นใจได้ถึงการทำงานที่เสถียรในแอปพลิเคชันต่างๆ
2. การตั้งค่าและการติดตั้ง
การติดตั้งที่ถูกต้องมีความสำคัญอย่างยิ่งต่อการทำงานที่ปลอดภัยและมีประสิทธิภาพของระบบจัดการแบตเตอรี่อัจฉริยะ DALY Smart BMS ของคุณ โปรดปฏิบัติตามขั้นตอนเหล่านี้อย่างระมัดระวัง โปรดดูแผนผังการเดินสายไฟเพื่อเป็นแนวทางในการติดตั้ง
2.1. การตรวจสอบรายการบรรจุภัณฑ์
ก่อนเริ่มการติดตั้ง โปรดตรวจสอบให้แน่ใจว่ามีส่วนประกอบทั้งหมดอยู่ในบรรจุภัณฑ์:
| รายการ | ปริมาณ |
|---|---|
| ระบบจัดการแบตเตอรี่อัจฉริยะ (8 เซลล์ 24 โวลต์ 40 แอมป์) | 1 |
| สายส่ง BP | 1 |
| ดองเกิลบลูทูธ/ไวไฟ 2-in-1 | 1 |
| Sampสายเคเบิล | 1 |
| NTC (เทอร์มิสเตอร์) | 1 |
| สายเคเบิล CAN/485 5 พิน | 1 |
| คู่มือ | 1 |
2.2. คำแนะนำในการเดินสายไฟ
ทำตามขั้นตอนเหล่านี้เพื่อการเดินสายไฟที่ถูกต้อง แผนภาพด้านล่างแสดงการเชื่อมต่อสำหรับ BMS ซีรี่ส์ K 60A แต่หลักการนี้สามารถนำไปใช้กับรุ่น 8S 24V 40A ของคุณได้เช่นกัน
- ขั้นตอนที่ 1: บัดกรี sampสายเคเบิล สายเคเบิลสีดำเส้นแรกจาก sampสายสีแดงชุดแรกเชื่อมต่อกับขั้วลบของแบตเตอรี่ (B-) สายสีแดงถัดไปจะเชื่อมต่อกับขั้วบวกของแบตเตอรี่ชุดแรก จากนั้นชุดที่สอง และต่อไปเรื่อยๆ จนกว่าขั้วบวกของแบตเตอรี่ทุกก้อนจะเชื่อมต่อกัน
- ขั้นตอนที่ 2: ตรวจสอบสายเคเบิล หลังจากเชื่อมต่อสายเคเบิลแล้ว ให้วัดระดับเสียงtagตรวจสอบการเชื่อมต่อระหว่างเซลล์ที่อยู่ติดกันสองเซลล์ โดยเริ่มจากส่วนหัว เพื่อให้แน่ใจว่าไม่มีการเชื่อมต่อที่ผิดพลาดหรือขาดหายไป
- ขั้นตอนที่ 3: เชื่อมต่อสายไฟขาออก เชื่อมต่อสาย B- ของ BMS เข้ากับขั้วลบทั้งหมดของชุดแบตเตอรี่ จากนั้นเสียบสาย sampเสียบสายเคเบิลเข้ากับ BMS หลังจากเปิดใช้งาน BMS แล้ว ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าถูกต้องtage (ปริมาณแบตเตอรี่tage) ระหว่าง B+ และ B- และปริมาตรtagค่า e ระหว่าง P+ และ P- สอดคล้องกัน
หมายเหตุ: ระบบจัดการแบตเตอรี่ (BMS) จะไม่ทำงานจนกว่าจะมีการชาร์จแบตเตอรี่ผ่าน BMS หากไม่มีการชาร์จ ระบบ BMS จะไม่ทำงานและแอปจะไม่สามารถตรวจจับได้
3. คู่มือการใช้งาน
ระบบ DALY Smart BMS นำเสนอการตรวจสอบและควบคุมอัจฉริยะผ่านแอปพลิเคชันบนมือถือและซอฟต์แวร์บนพีซีที่ออกแบบมาโดยเฉพาะ
3.1. การเชื่อมต่อและการตรวจสอบแอปพลิเคชัน
ดองเกิล Bluetooth/Wi-Fi 2-in-1 ช่วยให้การเชื่อมต่อมีความยืดหยุ่น:
- บลูทูธ: เชื่อมต่อกับแอปเพื่อตรวจสอบสถานะในพื้นที่ได้อย่างง่ายดาย
- ไวไฟ : เปลี่ยนไปใช้ Wi-Fi สำหรับการควบคุมระยะไกลเมื่อบลูทูธอยู่นอกระยะ จำเป็นต้องเชื่อมต่อกับเราเตอร์ Wi-Fi
ตรวจสอบสถานะแบตเตอรี่และปรับพารามิเตอร์จากระยะไกลผ่านแอปพลิเคชันบนมือถือหรือซอฟต์แวร์บนพีซี ไม่ว่าคุณจะอยู่ที่บ้าน เดินทาง หรือกำลังใช้งานมอเตอร์เรือก็ตาม
แอปนี้รองรับทั้งระบบ iOS และ Android และสามารถสลับภาษาได้โดยอัตโนมัติตามภาษาของระบบ นอกจากนี้ยังรองรับการตรวจสอบทั้งในพื้นที่และระยะไกล
3.2. การทำงานแบบขนาน
วงจรขนานในตัวของ DALY BMS รองรับการใช้งานแบตเตอรี่แบบขนานและการสื่อสารแบบขนาน 485/CAN Bus คุณสมบัตินี้ทำให้เหมาะสำหรับการใช้งานร่วมกับอินเวอร์เตอร์ทั่วไปในตลาด ช่วยให้สามารถสร้างโซลูชันด้านพลังงานที่ปรับขนาดได้
วิดีโอนี้แสดงให้เห็นถึงความอเนกประสงค์และคุณสมบัติขั้นสูงของระบบจัดการแบตเตอรี่อัจฉริยะ DALY K series รวมถึงความสามารถในการรองรับการต่อแบตเตอรี่แบบขนานเพื่อเพิ่มความจุและกำลังไฟ
4. การบำรุงรักษา
เพื่อให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและประสิทธิภาพสูงสุดของ DALY Smart BMS และชุดแบตเตอรี่ของคุณ โปรดพิจารณาแนวทางการบำรุงรักษาต่อไปนี้:
- การติดตามอย่างสม่ำเสมอ: ตรวจสอบค่าพารามิเตอร์แบตเตอรี่เป็นระยะผ่านแอปพลิเคชันบนมือถือ เพื่อตรวจจับความผิดปกติได้ตั้งแต่เนิ่นๆ
- ความสมบูรณ์ของการเชื่อมต่อ: ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายไฟทั้งหมดแน่นหนาและปราศจากสนิม การเชื่อมต่อที่หลวมอาจทำให้เกิดปัญหาด้านประสิทธิภาพหรืออันตรายด้านความปลอดภัยได้
- สภาพแวดล้อม : ควรใช้งาน BMS ภายในช่วงอุณหภูมิที่กำหนดไว้ หลีกเลี่ยงการวางเครื่องไว้ในที่ที่มีความร้อนสูง ความเย็นจัด หรือความชื้นสูงเกินไป
- อัพเดตเฟิร์มแวร์: ตรวจสอบและติดตั้งการอัปเดตเฟิร์มแวร์ที่มีให้สำหรับ BMS หรือแอปพลิเคชันบนมือถือ เพื่อให้แน่ใจว่าคุณมีฟีเจอร์ล่าสุดและการแก้ไขข้อบกพร่องต่างๆ
- การทำความสะอาด: รักษาความสะอาดของชุดควบคุมแบตเตอรี่ (BMS) ให้ปราศจากฝุ่นและสิ่งสกปรก ใช้ผ้าแห้งนุ่มในการทำความสะอาด ห้ามใช้น้ำยาทำความสะอาด
5 การแก้ไขปัญหา
ส่วนนี้จะนำเสนอวิธีแก้ปัญหาทั่วไปที่คุณอาจพบเจอขณะใช้งานระบบ DALY Smart BMS
5.1. ปัญหาทั่วไปและวิธีแก้ไข
- ระบบ BMS ไม่ทำงาน/แอปตรวจไม่พบ:
สาเหตุ: ระบบจัดการแบตเตอรี่ (BMS) จำเป็นต้องได้รับการชาร์จครั้งแรกผ่านระบบ BMS เพื่อให้ทำงาน จนกว่าจะมีการชาร์จครั้งแรก ระบบจะไม่สามารถออนไลน์หรือถูกตรวจพบโดยแอปได้
สารละลาย: เชื่อมต่อเครื่องชาร์จเข้ากับชุดแบตเตอรี่ผ่านทาง BMS และเริ่มการชาร์จ เมื่อการชาร์จเริ่มต้นขึ้น BMS ควรจะทำงานและสามารถตรวจจับได้
- Vol .ไม่ถูกต้องtage การอ่าน:
สาเหตุ: สายหลวมหรือต่อไม่ถูกต้องampสายเคเบิลที่ชำรุดเสียหายampสายไฟขาดหรือเกิดความผิดพลาดภายในระบบ BMS
สารละลาย: ตรวจสอบทุกอย่างอีกครั้งampตรวจสอบการเชื่อมต่อสายเคเบิลเพื่อให้แน่ใจว่าแน่นหนาและอยู่ในลำดับที่ถูกต้อง ตรวจสอบระดับเสียงtagระหว่างเซลล์ที่อยู่ติดกัน หากปัญหายังคงอยู่ โปรดติดต่อฝ่ายบริการลูกค้า
- การป้องกันมากเกินไปมักเป็นสาเหตุให้เกิดการทำงานผิดปกติบ่อยครั้ง:
สาเหตุ: เซลล์แบตเตอรี่ไม่สมดุล หรือตั้งค่าเกณฑ์การป้องกันไว้สูงเกินไป นอกจากนี้ยังอาจบ่งชี้ถึงเซลล์ที่ชำรุด หรือปัญหาเกี่ยวกับโหลด/เครื่องชาร์จ
สารละลาย: ใช้แอปเพื่อตรวจสอบปริมาณสัญญาณของแต่ละเซลล์tagและเริ่มการปรับสมดุลหากจำเป็นview และปรับพารามิเตอร์การป้องกันในแอปหากพารามิเตอร์เหล่านั้นไวเกินไปสำหรับแอปพลิเคชันของคุณ ตรวจสอบเซลล์แบตเตอรี่ว่ามีรอยเสียหายหรือไม่
- ปัญหาการเชื่อมต่อบลูทูธ/Wi-Fi:
สาเหตุ: อาจเกิดจากอุปกรณ์ต่อพ่วงไม่ได้เชื่อมต่ออย่างถูกต้อง ระยะสัญญาณไม่เพียงพอ หรือมีสัญญาณรบกวน
สารละลาย: ตรวจสอบให้แน่ใจว่าเสียบดองเกิล 2-in-1 เข้ากับ BMS อย่างแน่นหนา ขยับเข้าใกล้ BMS มากขึ้นสำหรับการเชื่อมต่อบลูทูธ สำหรับ Wi-Fi ตรวจสอบให้แน่ใจว่าดองเกิลอยู่ในระยะของเครือข่าย Wi-Fi ที่เสถียรและตั้งค่าอย่างถูกต้องแล้ว

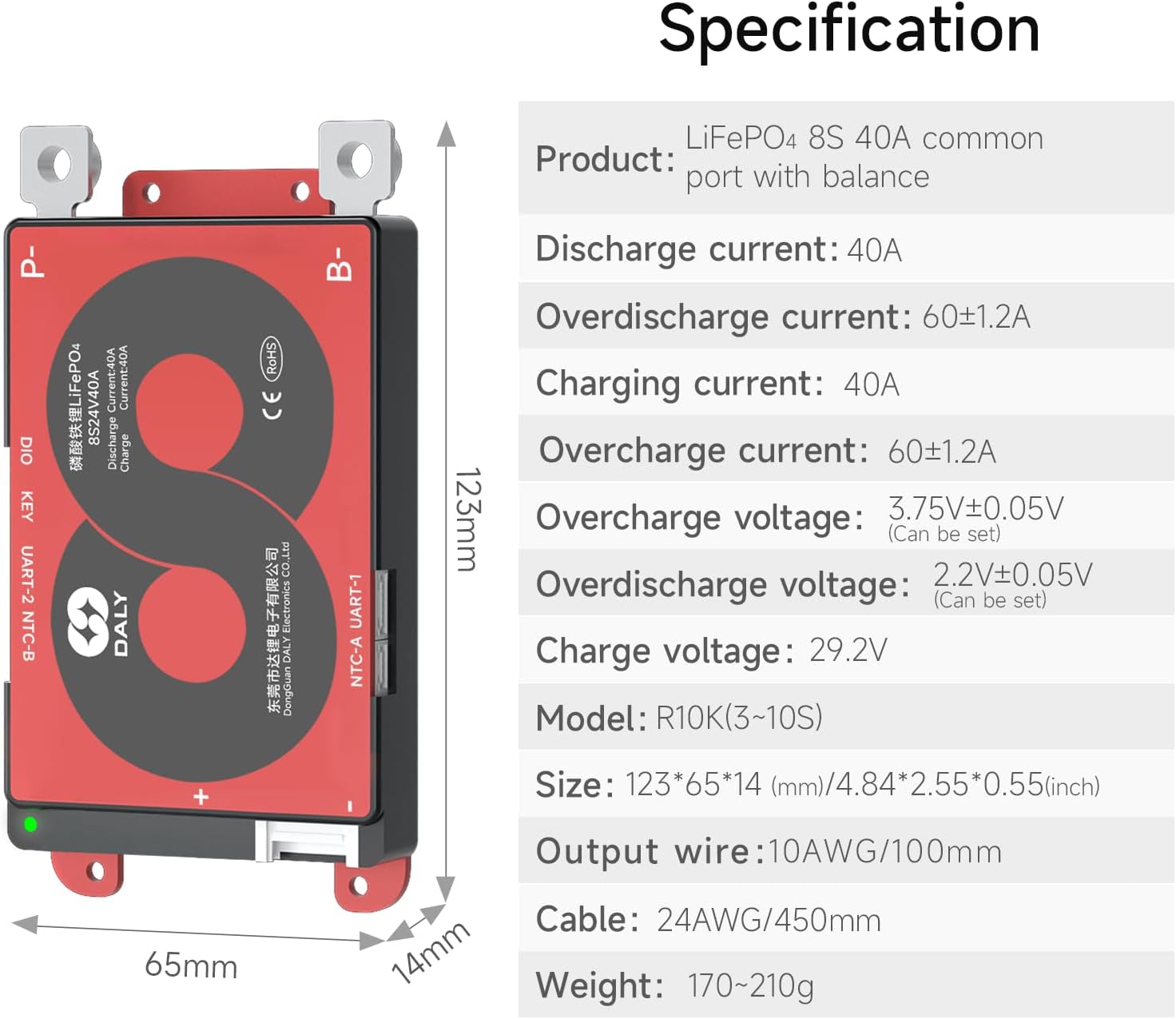

6. ข้อมูลจำเพาะ
รายละเอียดคุณสมบัติทางเทคนิคสำหรับรุ่น DALY Smart BMS 8S 24V 40A
| พารามิเตอร์ | ค่า |
|---|---|
| ประเภทสินค้า | แบตเตอรี่ LifePO4 8S 40A พอร์ตทั่วไปพร้อมระบบบาลานซ์ |
| กระแสไฟปล่อย | 40เอ |
| กระแสไฟเกิน | 60±1.2A |
| กระแสไฟชาร์จ | 40เอ |
| กระแสไฟเกิน | 60±1.2A |
| คิดราคาแพงเกินไปVoltage | 3.75V±0.05V (สามารถตั้งค่าได้) |
| ปริมาตรการคายประจุเกินtage | 2.2V±0.05V (สามารถตั้งค่าได้) |
| ชาร์จ Voltage | 29.2โวลต์ |
| แบบอย่าง | R10K(3-10S) |
| ขนาด (ยาว×กว้าง×สูง) | 123*65*14 มม./4.84*2.55*0.55 นิ้ว |
| สายเอาท์พุต | 10AWG/100มม |
| สายเคเบิล | 24AWG/450มม |
| น้ำหนัก | 170~210กรัม |
| ขนาดสินค้า | 4.84 x 2.56 x 0.55 นิ้ว |
| น้ำหนักสินค้า | 7.4 ออนซ์ |
| อินพุต Voltage | 24 โวลต์ (กระแสตรง) |
| ปริมาณการส่งออกtage | 24 โวลต์ (กระแสตรง) |
7. การรับประกันและการสนับสนุน
DALY ให้การรับประกันสินค้า Smart BMS เพื่อสร้างความพึงพอใจให้กับลูกค้าและรับประกันความน่าเชื่อถือของผลิตภัณฑ์
7.1. ข้อมูลการรับประกัน
ระบบจัดการแบตเตอรี่อัจฉริยะ DALY นี้มาพร้อมกับ... รับประกัน 3 ปีการรับประกันนี้ครอบคลุมข้อบกพร่องด้านวัสดุและฝีมือการผลิตภายใต้การใช้งานปกติ โปรดเก็บหลักฐานการซื้อไว้เพื่อขอรับสิทธิ์การรับประกัน
7.2. การรับรอง
ระบบจัดการแบตเตอรี่อัจฉริยะ DALY คือ ได้รับการรับรองมาตรฐาน ISO/FCC/RoHS/PSE/CEเพื่อให้มั่นใจว่าได้ปฏิบัติตามมาตรฐานคุณภาพและความปลอดภัยระดับสากล
7.3. การสนับสนุนลูกค้า
หากต้องการความช่วยเหลือด้านเทคนิค การแก้ไขปัญหา หรือการเรียกร้องการรับประกัน โปรดติดต่อฝ่ายบริการลูกค้าของ DALY คุณสามารถค้นหาข้อมูลการติดต่อได้ที่เว็บไซต์ทางการของ DALY webเว็บไซต์หรือผ่านแพลตฟอร์มการซื้อของคุณ
