Amino H200 High Definition 4K PoE Ruggedized IPTV Encoder/Media Player User Manual

1. บทนำ

The Amino H200 is a high-performance, ruggedized IPTV encoder and media player designed for diverse environments requiring 4K content delivery. Its robust design supports "out of sight" operation, making it suitable for applications ranging from in-room hospitality to public space signage and advertising. Key features include Power over Ethernet (PoE) for simplified installation and advanced AV1 and HEVC processing for efficient, high-quality video streaming.

2. สินค้าหมดview

The H200 unit is engineered for durability and discreet placement. Its compact form factor and VESA mounting capabilities allow for installation behind displays or in other concealed locations. The device integrates essential connectivity for both encoding and media playback functionalities.

รูปที่ 1: ด้านหน้า view of the Amino H200 unit. This image shows the sleek, black casing of the device, designed for discreet installation.

2.1 คุณสมบัติหลัก

• รองรับความละเอียด 4K: Capable of handling and delivering high-definition 4K content.
• จ่ายไฟผ่านอีเทอร์เน็ต (PoE): ช่วยให้การติดตั้งง่ายขึ้นโดยการส่งทั้งพลังงานและข้อมูลผ่านสายอีเธอร์เน็ตเพียงเส้นเดียว
• การออกแบบที่ทนทาน: Built for durability in various operational environments.
• AV1 and HEVC Capability: Efficient video compression for optimized bandwidth usage and high-quality image delivery.
• Graphics Acceleration: Ensures fast rendering of high-quality graphics.
• Out-of-Sight Operation: Features like serial display port, IR extender port, and VESA mounting facilitate discreet installation.

3. การตั้งค่าและการติดตั้ง

This section provides instructions for setting up your Amino H200 device. Ensure all accessories are present before beginning installation.

3.1 การแกะกล่องและเนื้อหา

Carefully unpack the Amino H200 unit and its accessories. The box should contain:

• Amino H200 Encoder/Media Player unit
• อะแดปเตอร์ไฟฟ้า (หากไม่ได้ใช้ PoE)
• IR Extender Cable (optional, for remote control)
• Mounting hardware (e.g., VESA mount screws)
• คู่มือเริ่มต้นอย่างรวดเร็ว

3.2 การเชื่อมต่ออุปกรณ์

Refer to the port diagram below for proper connection of cables.

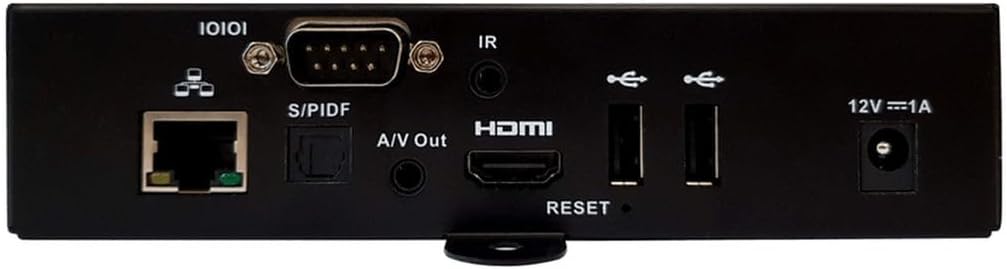

รูปที่ 2: Rear panel connections of the Amino H200. This image details the various input and output ports available on the device, including Ethernet, S/PDIF, A/V Out, HDMI, USB, IR, and power input.

1. การเชื่อมต่อเครือข่าย:
   • เชื่อมต่อสายอีเธอร์เน็ตจากสวิตช์เครือข่ายหรือเราเตอร์ของคุณเข้ากับ... Ethernet (10/100/1000) port on the H200.
   • If your network switch supports Power over Ethernet (PoE), the device will receive power through this cable, eliminating the need for a separate power adapter.
2. เอาท์พุตวิดีโอ:
   • เชื่อมต่อสาย HDMI จาก พอร์ต HDMI on the H200 to the HDMI input of your display or TV.
3. เอาต์พุตเสียง:
   • For digital audio, connect an optical cable to the พอร์ต S/PDIF.
   • For analog audio, connect a 3.5mm audio cable to the A/V Out port.
4. IR Extender (Optional):
   • If the H200 is installed out of sight, connect the IR extender cable to the พอร์ต IR. Position the IR receiver in a location where it can receive signals from your remote control.
5. อุปกรณ์ยูเอสบี:
   • Connect USB storage devices or peripherals to the available พอร์ต USB.
6. Power Connection (if not using PoE):
   • If not using PoE, connect the provided power adapter to the 12V === 1A power input จากนั้นจึงเสียบเข้ากับปลั๊กไฟที่ผนัง

รูปที่ 3: มุม view of the Amino H200, highlighting the rear panel and side mounting brackets. This perspective provides a clearer view of the device's compact size and the arrangement of its various ports and connectors, along with the VESA mounting points.

3.3 การติดตั้ง VESA

The H200 features VESA mounting points for secure installation behind compatible displays or on walls. Use appropriate screws and mounting hardware (not always included) to attach the device securely. Ensure adequate ventilation around the unit.

4. คู่มือการใช้งาน

Once the H200 is connected and powered on, it will boot up. The operating system and specific applications will determine the user interface and functionality. The device supports IPTV services and can function as both an encoder and a media player.

4.1 การทำงานพื้นฐาน

• เปิด/ปิดเครื่อง: The device powers on automatically when connected to a power source (PoE or power adapter). There is no physical power button. To power off, disconnect the power source.
• รีโมทคอนโทรล: Use a compatible remote control (sold separately or provided by your service provider) to navigate the user interface. Ensure the IR extender is properly positioned if the unit is out of sight.
• การเล่นเนื้อหา: Access media content through the installed IPTV applications or from connected USB storage devices. The H200's AV1 and HEVC capabilities ensure smooth 4K video playback.
• Encoding Functionality: For encoding applications, refer to the specific software or platform documentation integrated with the H200.

4.2 รีเซ็ตระบบ

A reset button is located on the rear panel (refer to Figure 2). This button is typically used for system reboots or factory resets, depending on the duration of the press. Consult your service provider or system administrator for specific reset procedures.

5. การบำรุงรักษา

The Amino H200 is designed for low maintenance. Follow these guidelines to ensure optimal performance:

• การทำความสะอาด: ใช้ผ้านุ่มและแห้งเช็ดทำความสะอาดภายนอกอุปกรณ์ ห้ามใช้น้ำยาทำความสะอาดหรือวัสดุขัดถู
• การระบายอากาศ : Ensure that the ventilation openings are not blocked. Adequate airflow is crucial to prevent overheating.
• อัพเดตเฟิร์มแวร์: Periodically check with your service provider or Amino's official support channels for available firmware updates. Updates can improve performance, add features, and enhance security.
• สภาพแวดล้อม : ควรใช้งานอุปกรณ์ภายในช่วงอุณหภูมิและความชื้นที่กำหนดไว้ เพื่อป้องกันความเสียหาย

6 การแก้ไขปัญหา

If you encounter issues with your Amino H200, try the following basic troubleshooting steps:

• ไม่มีไฟฟ้า:
  • Verify that the Ethernet cable is securely connected and your PoE switch is active, or that the power adapter is correctly plugged into the device and a working power outlet.
  • Check the power indicator light on the device (if present).
• ไม่มีเอาต์พุตวิดีโอ:
  • Ensure the HDMI cable is securely connected to both the H200 and your display.
  • โปรดตรวจสอบให้แน่ใจว่าจอแสดงผลของคุณตั้งค่าแหล่งสัญญาณ HDMI ถูกต้องแล้ว
  • Try a different HDMI cable or display if possible.
• ไม่มีการเชื่อมต่อเครือข่าย:
  • ตรวจสอบการเชื่อมต่อสายเคเบิลอีเทอร์เน็ตที่ปลายทั้งสองด้าน
  • Verify that your network router/switch is functioning correctly.
  • รีสตาร์ทอุปกรณ์เครือข่ายของคุณ
• รีโมทคอนโทรลไม่ตอบสนอง:
  • Ensure the IR extender is properly connected and positioned to receive signals.
  • Check the batteries in your remote control.
• ระบบไม่ตอบสนอง:
  • Perform a soft reboot by disconnecting and reconnecting the power.
  • If necessary, use the reset button on the rear panel (consult your service provider for proper procedure).

If these steps do not resolve the issue, please contact Amino technical support or your service provider for further assistance.

7. ข้อมูลจำเพาะทางเทคนิค

8. การรับประกันและการสนับสนุน

For warranty information, please refer to the documentation provided with your purchase or contact your reseller/service provider. Amino products typically come with a standard manufacturer's warranty covering defects in materials and workmanship.

For technical support, product inquiries, or service requests, please contact your authorized Amino reseller or visit the official Amino webไซต์สำหรับทรัพยากรสนับสนุนและข้อมูลการติดต่อ

ผู้ผลิต: อะมิโน

Note: Warranty terms and support availability may vary by region and reseller.
