1. บทนำ
This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your Scheppach MS225-56 Gasoline Lawn Mower. Please read this manual thoroughly before operating the machine to ensure proper use and to prevent injury or damage.
คุณสมบัติหลัก:
- เครื่องยนต์เบนซิน 4 จังหวะ ขนาด 224 ซีซี กำลัง 6 แรงม้า
- XXL cutting width of 56 cm, suitable for gardens up to 2200 m².
- Wheel drive for easy and comfortable mowing.
- Robust 65 L fabric grass catcher box.
- Integrated side and rear discharge, as well as mulching function for professional results.
- Professional gearbox for extra high torque and particularly high performance.
- Integrated cleaning function for quick cleaning.
Figure 1: Scheppach MS225-56 Gasoline Lawn Mower. This image shows the complete lawn mower from a front-side angle, highlighting its robust design and key components like the engine, wheels, and grass catcher.
รูปที่ 2: เกินview of 6-in-1 functions. This graphic illustrates the six primary functions of the mower: Mowing, Catching, Mulching, Side Discharge, Cleaning Function, and Wheel Drive.
2. คำแนะนำด้านความปลอดภัย
Always observe the following safety precautions to prevent personal injury and damage to the lawn mower.
กฎความปลอดภัยทั่วไป:
- อ่านและทำความเข้าใจคำแนะนำทั้งหมดก่อนใช้งานเครื่อง
- เก็บเด็กและผู้คนที่ยืนดูอยู่ให้ห่างจากพื้นที่ปฏิบัติการ
- สวมใส่อุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม รวมถึงอุปกรณ์ป้องกันดวงตา อุปกรณ์ป้องกันการได้ยิน และรองเท้าที่แข็งแรง
- ห้ามใช้งานเครื่องตัดหญ้าในขณะที่หญ้าเปียกหรือขณะฝนตก
- ตรวจสอบให้แน่ใจว่าเครื่องยนต์ดับสนิทและถอดฝาครอบหัวเทียนออกก่อนทำการบำรุงรักษาหรือทำความสะอาดใดๆ
- ห้ามเติมน้ำมันในขณะที่เครื่องยนต์กำลังทำงานหรือร้อนอยู่
- ตรวจสอบพื้นที่ที่จะตัดหญ้าและนำสิ่งของใดๆ ที่อาจถูกใบหญ้าเหวี่ยงออกไปให้หมด
- ควรใช้ความระมัดระวังเป็นพิเศษเมื่อปฏิบัติงานบนทางลาดชัน
3. การติดตั้งและการประกอบ
ก่อนใช้งานครั้งแรก เครื่องตัดหญ้าจำเป็นต้องมีการประกอบและเตรียมการบางอย่าง
3.1 Handle Assembly:
Unfold the handle and secure it in the operating position using the provided knobs or levers. Ensure all connections are tight.

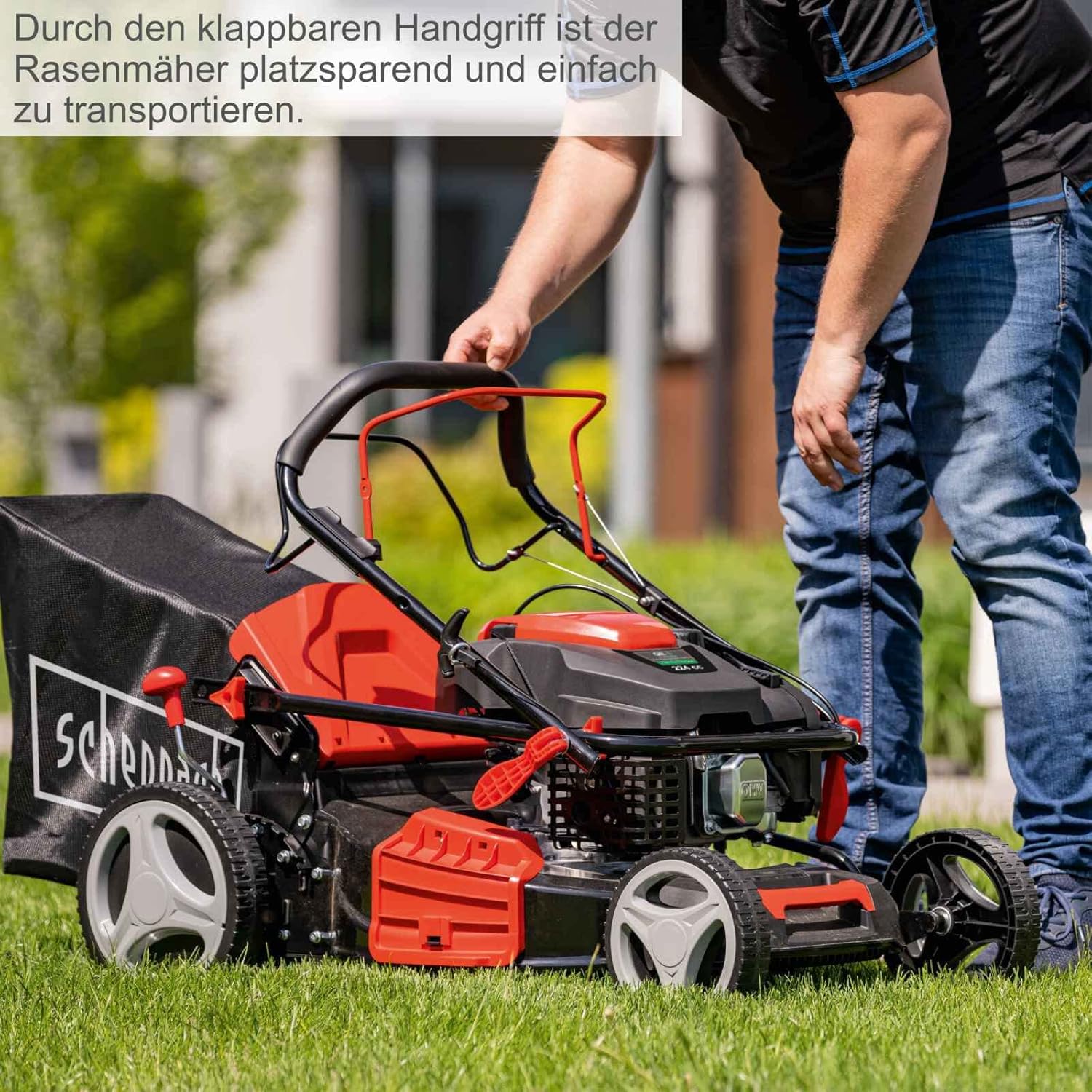

Figure 3: Folding the handle for compact storage or transport. The image shows a person folding the handle of the lawn mower, demonstrating its space-saving design.
3.2 Grass Catcher Box Assembly:
Assemble the fabric grass catcher box according to the instructions. Once assembled, attach it securely to the rear of the mower.
3.3 Adding Fuel and Oil:
Fill the engine with the recommended type and amount of engine oil. Then, fill the fuel tank with fresh, unleaded gasoline. Refer to the engine manual for specific oil and fuel requirements.
3.4 Adjusting Cutting Height:
The central cutting height adjustment allows for 7 different positions, ranging from 25 mm to 75 mm. Adjust the lever to your desired cutting height before starting the mower.
Figure 4: Central cutting height adjustment. This image shows a hand operating the lever to adjust the cutting height, with an inset graphic indicating the 7 height settings from 25-75 mm.
3.5 Installing Side Discharge:
For side discharge operation, lift the side cover and insert the side discharge chute. Ensure it is securely in place. This can be easily mounted or dismounted as needed.

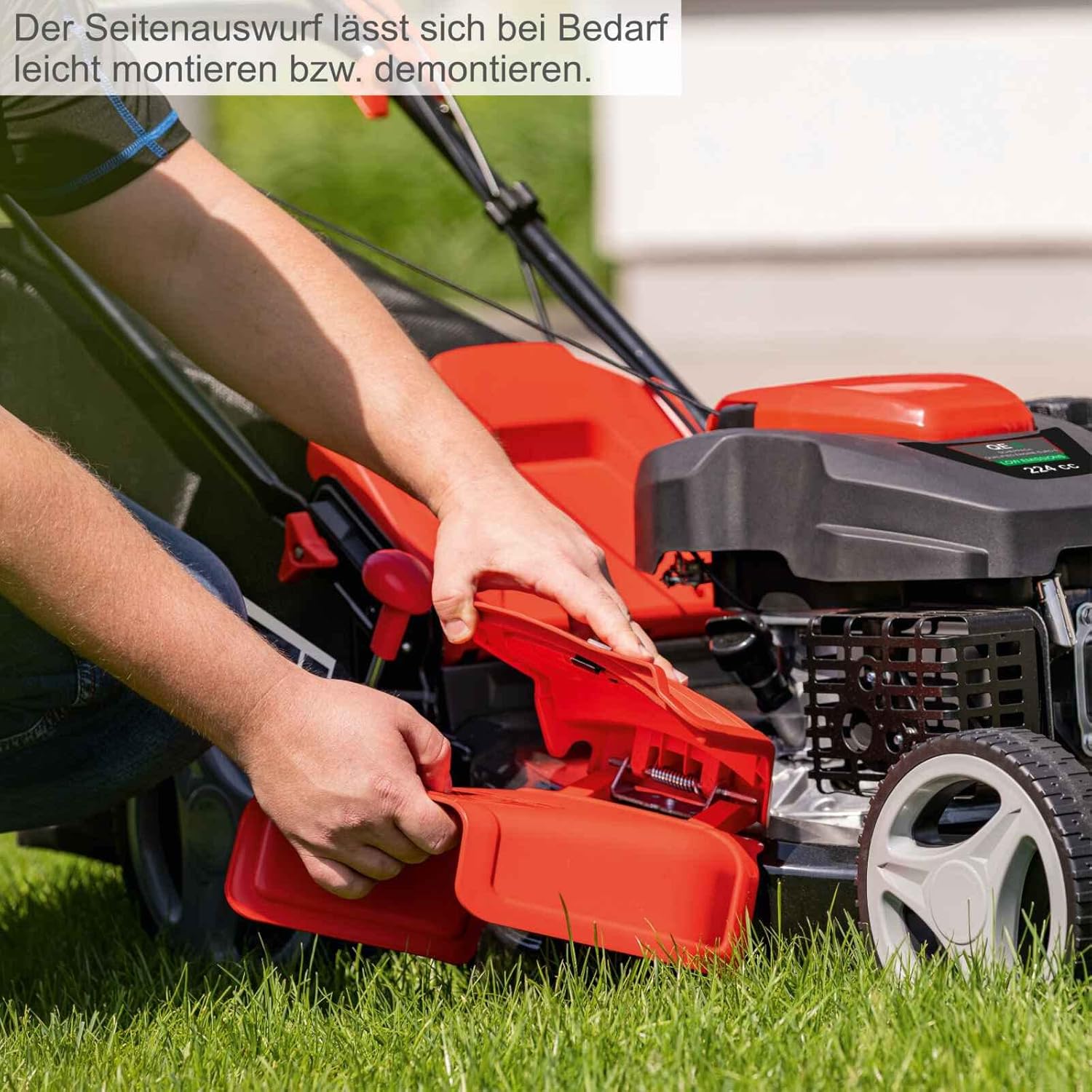

Figure 5: Installation of the side discharge chute. A person is shown attaching the red side discharge cover to the mower, demonstrating how it can be easily installed or removed.
4. คู่มือการใช้งาน
4.1 Starting the Engine:
- Ensure the spark plug cap is firmly attached.
- Push the primer bulb (if equipped) a few times until fuel is visible.
- Move the throttle lever to the "START" or "CHOKE" position.
- ดึงเชือกสตาร์ทให้แน่นจนกว่าเครื่องยนต์จะติด
- Once started, move the throttle to the "RUN" position.
4.2 Mowing Techniques:
The Scheppach MS225-56 offers multiple mowing options:
- การรวบรวม: Attach the grass catcher box to collect clippings.
- การคลุมดิน: Remove the grass catcher and side discharge chute. The mower will finely chop grass clippings and return them to the lawn as natural fertilizer.
- การปลดปล่อยด้านข้าง: Attach the side discharge chute to eject clippings to the side, useful for taller grass or areas where collection is not desired.
รูปที่ 6: ใบสมัครเช่นamples for mowing, catching, and mulching. This graphic illustrates the different grass cutting and discharge methods available with the mower.
4.3 Using the Wheel Drive:
The integrated wheel drive assists during mowing, especially on steeper lawn areas, providing optimal support and reducing effort.
Figure 7: Engaging the wheel drive. A hand is shown operating the lever for the wheel drive, indicating its ease of use for assisted mowing.
5. การบำรุงรักษา
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เครื่องตัดหญ้าของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด
5.1 การทำความสะอาด:
The mower features an integrated cleaning function for quick and easy cleaning of the cutting deck. Connect a garden hose to the designated port, start the engine, and let the rotating blade clean the underside.
Figure 8: Easy Clean function with water connection. This image shows a garden hose connected to the mower's cleaning port, demonstrating the integrated cleaning feature.
5.2 การดูแลรักษาใบมีด:
Regularly inspect the cutting blade for sharpness and damage. A dull blade can tear grass, leading to an unhealthy lawn. Sharpen or replace the blade as needed. Always disconnect the spark plug before working on the blade.
5.3 Engine Maintenance:
Periodically check and change the engine oil, clean or replace the air filter, and inspect the spark plug. Refer to the engine manual for detailed service intervals.
5.4 การจัดเก็บ:
Before storing the mower for extended periods, especially during off-season, ensure the fuel tank is empty or treated with a fuel stabilizer. Clean the mower thoroughly and store it in a dry, protected area. The foldable handle allows for space-saving storage.
6 การแก้ไขปัญหา
ส่วนนี้เสนอวิธีแก้ปัญหาการใช้งานทั่วไป สำหรับปัญหาที่ไม่ได้ระบุไว้ในส่วนนี้ โปรดติดต่อเจ้าหน้าที่บริการที่ได้รับอนุญาต
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เครื่องยนต์ไม่ติด | No fuel; old fuel; spark plug issue; clogged air filter | Add fresh fuel; replace fuel; clean/replace spark plug; clean/replace air filter |
| เครื่องตัดหญ้าตัดไม่สม่ำเสมอ | Dull or bent blade; incorrect cutting height setting; uneven terrain | ลับคม/เปลี่ยนใบมีด ปรับความสูงในการตัด ตัดหญ้าบนพื้นราบ |
| แรงสั่นสะเทือนมากเกินไป | Bent blade; loose components; engine imbalance | Inspect/replace blade; tighten all fasteners; consult service center |
| เครื่องยนต์สูญเสียพลังงาน | Clogged air filter; old fuel; low oil level; dirty spark plug | Clean/replace air filter; use fresh fuel; check/add oil; clean/replace spark plug |
7. ข้อมูลจำเพาะทางเทคนิค
Below are the key technical specifications for the Scheppach MS225-56 Lawn Mower:
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| แบบอย่าง | MS225-56 (Part No. 20516) |
| ชนิดเครื่องยนต์ | 224 cm³ 4-stroke gasoline engine |
| กำลังเครื่องยนต์ | 6 แรงม้า |
| ความกว้างในการตัด | 56 ซม. |
| การปรับความสูงในการตัด | 7 ตำแหน่ง (25 - 75 มม.) |
| ปริมาณเครื่องจับหญ้า | 65 ลิตร |
| พื้นที่สนามหญ้าที่แนะนำ | มากถึง 2200 m² |
| ประเภทไดรฟ์ | Wheel drive (Self-propelled) |
| ฟังก์ชั่น | Mowing, Catching, Mulching, Side Discharge, Cleaning Function |
| ขนาดสินค้า (กว้าง x ยาว x สูง) | 161T x 70B x 114H cm |
| น้ำหนักสินค้า | 38 กิโลกรัม |
Figure 9: Key specifications overview. This graphic summarizes the recommended lawn area (2200 m²), cutting width (560 mm), cutting height range (25-75 mm), grass box capacity (65 L), and the Easy Clean function.
8. การรับประกันและการสนับสนุน
Scheppach products are manufactured with high-quality materials and undergo strict quality controls. In the unlikely event of a defect, please refer to your purchase documentation for warranty terms and conditions.
การสนับสนุนลูกค้า:
For technical assistance, spare parts, or service inquiries, please contact your authorized Scheppach dealer or visit the official Scheppach website for contact information. When contacting support, please have your model number (MS225-56) and serial number (if applicable) ready.
You can find more information and support resources on the official Scheppach webเว็บไซต์: www.scheppach.com
