1. บทนำ
Thank you for choosing the Einhell Professional Cordless Jigsaw TP-JST 18/135 Li BL. This powerful and versatile tool is designed for precise and efficient cutting in various materials, primarily wood and steel. As part of the Einhell Power X-Change family, it offers cordless freedom and compatibility with all Power X-Change batteries and chargers. This manual provides essential information for safe operation, setup, maintenance, and troubleshooting to ensure optimal performance and longevity of your jigsaw.
2. คำแนะนำด้านความปลอดภัย
Always observe the following safety precautions when operating the jigsaw to prevent injury or damage:
- อ่านคู่มือ: โปรดศึกษาคำแนะนำและคำเตือนทั้งหมดก่อนใช้งาน
- พื้นที่ทำงาน : รักษาพื้นที่ทำงานของคุณให้สะอาดและมีแสงสว่างเพียงพอ พื้นที่รกหรือมืดชวนให้เกิดอุบัติเหตุ
- ความปลอดภัยทางไฟฟ้า: หลีกเลี่ยงการสัมผัสร่างกายกับพื้นผิวที่ต่อสายดินหรือต่อสายดิน (เช่น ท่อ หม้อน้ำ เตา ตู้เย็น) อย่าให้เครื่องมือไฟฟ้าโดนฝนหรือเปียกชื้น
- ความปลอดภัยส่วนบุคคล: Always wear eye protection, hearing protection, and a dust mask. Use appropriate clothing and non-slip safety footwear.
- การใช้และการดูแลเครื่องมือ: อย่าฝืนใช้เครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตามการใช้งาน ถอดแบตเตอรี่ออกก่อนทำการปรับแต่ง เปลี่ยนอุปกรณ์เสริม หรือจัดเก็บเครื่องมือไฟฟ้า
- ความปลอดภัยของแบตเตอรี่: Use only specified battery packs. Do not open, short-circuit, or damage battery packs. Protect from heat and fire.
- การซ่อมบำรุง: ให้ช่างซ่อมที่มีคุณสมบัติเหมาะสมเข้าไปตรวจสอบเครื่องมือไฟฟ้าของคุณโดยใช้ชิ้นส่วนทดแทนที่เหมือนกันเท่านั้น
3. ส่วนประกอบผลิตภัณฑ์
The Einhell Professional Cordless Jigsaw TP-JST 18/135 Li BL comes with the following components:
- จิ๊กซอว์ไร้สาย
- 3x Saw Blades (for wood)
- 1x Suction Adapter
- 1x 90° Adapter
- 1x Parallel Guide
- 1x Splinter Guard
Image 3.1: The Einhell Professional Cordless Jigsaw TP-JST 18/135 Li BL shown with its various included accessories, such as saw blades, dust adapter, parallel guide, and splinter guard.

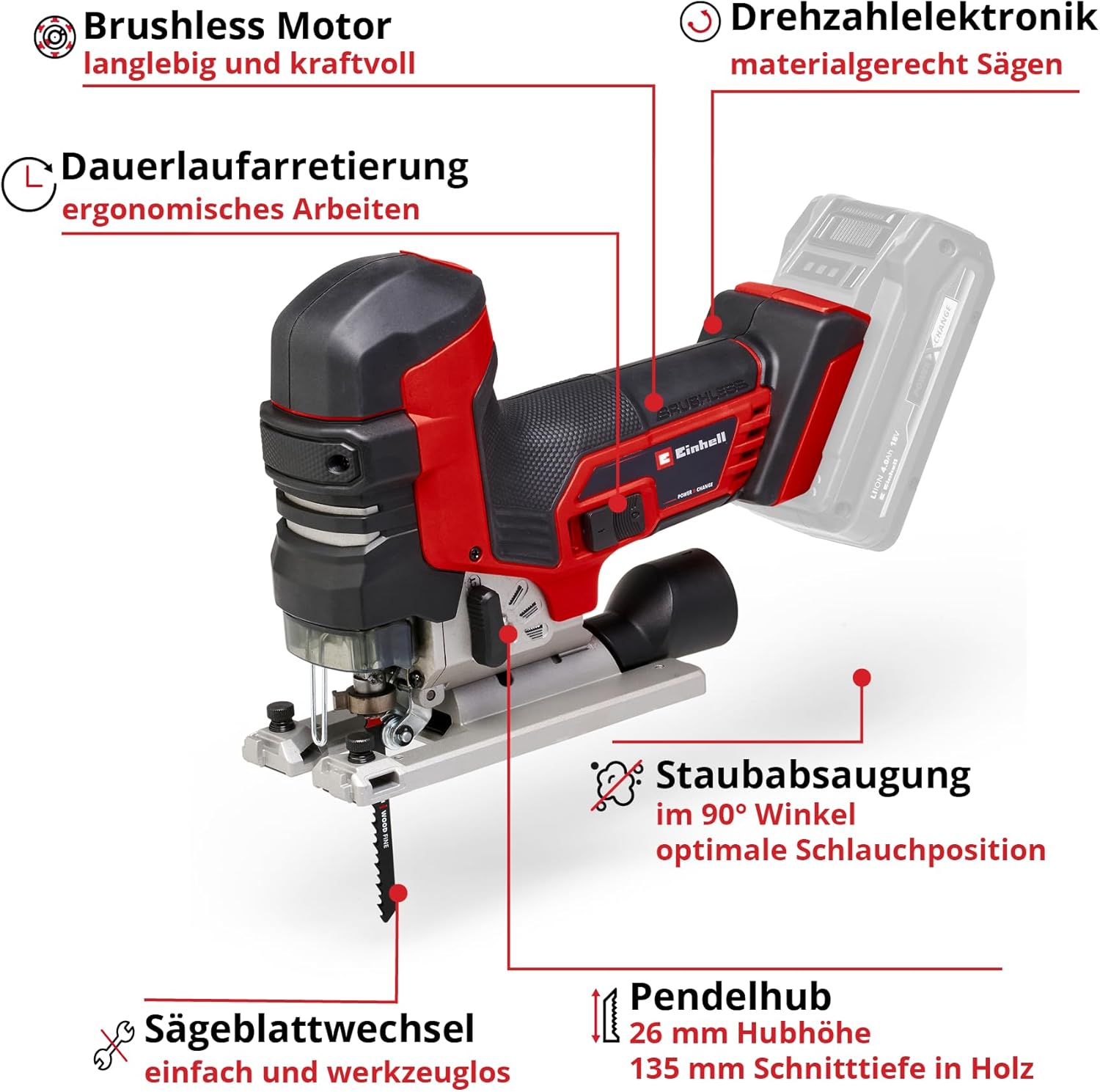

ภาพที่ 3.2: รายละเอียด view of the jigsaw highlighting key features such as the brushless motor, speed control electronics, continuous operation lock, dust extraction port, pendulum stroke adjustment, and tool-free blade change mechanism.
4. การติดตั้งและการประกอบ
4.1. แบตเตอรี่และอุปกรณ์ชาร์จ
The Einhell Professional Cordless Jigsaw TP-JST 18/135 Li BL is part of the Power X-Change system and operates on an 18V battery. The battery and charger are not included with this product and must be purchased separately. Ensure you use genuine Einhell Power X-Change batteries and chargers for optimal performance and safety.
Image 4.1: Illustration indicating that the battery and charger for the jigsaw are sold separately and are not included in the product package.
4.2. การติดตั้งใบมีด
The jigsaw features a tool-free blade change system for quick and easy blade replacement.
- Ensure the jigsaw is switched off and the battery pack is removed.
- เปิดใบมีด clamp คันโยก
- Insert the T-shank saw blade fully into the blade holder until it clicks into place.
- ปิดใบมีด clamp คันโยกให้แน่น
- Gently pull the blade to ensure it is firmly seated.
Image 4.2: A pair of hands demonstrating the tool-free blade change mechanism, showing a T-shank blade being inserted into the jigsaw's blade holder.
4.3. การกำจัดฝุ่น
For a cleaner work environment, attach the suction adapter to the dust extraction port at the rear of the jigsaw. Connect a suitable vacuum cleaner to the adapter.
4.4. Parallel Guide and Splinter Guard
The parallel guide assists in making straight cuts, while the splinter guard helps minimize splintering on the workpiece surface, especially with delicate materials.
5. คู่มือการใช้งาน
5.1. การเปิด/ปิดเครื่อง
To start the jigsaw, press the ON/OFF switch. To stop it, release the switch. The continuous operation lock allows for extended use without holding the trigger.
5.2. Adjusting Pendulum Stroke
The pendulum stroke function allows for faster cutting, particularly in wood. Adjust the pendulum stroke setting based on the material and desired cut quality:
- ตั้งค่า 0: No pendulum action, for fine cuts and metal.
- การตั้งค่า 1-3: เพิ่มขึ้นasing pendulum action for faster cuts in wood and plastic.
5.3. การปรับความเร็ว
The electronic speed control allows you to pre-select the optimal cutting speed for different materials. Use a lower speed for harder materials or more precise cuts, and a higher speed for softer materials or faster cuts.
5.4. เทคนิคการตัด
ตรวจสอบให้แน่ใจเสมอว่าชิ้นงานถูกยึดอย่างแน่นหนาamped. Guide the jigsaw smoothly along the cutting line. The T-style handle provides excellent control, even when cutting overhead or in awkward positions.
Image 5.1: A person wearing safety glasses and a mask, operating the Einhell jigsaw to cut a workpiece from below, demonstrating the tool's versatility in different working positions.

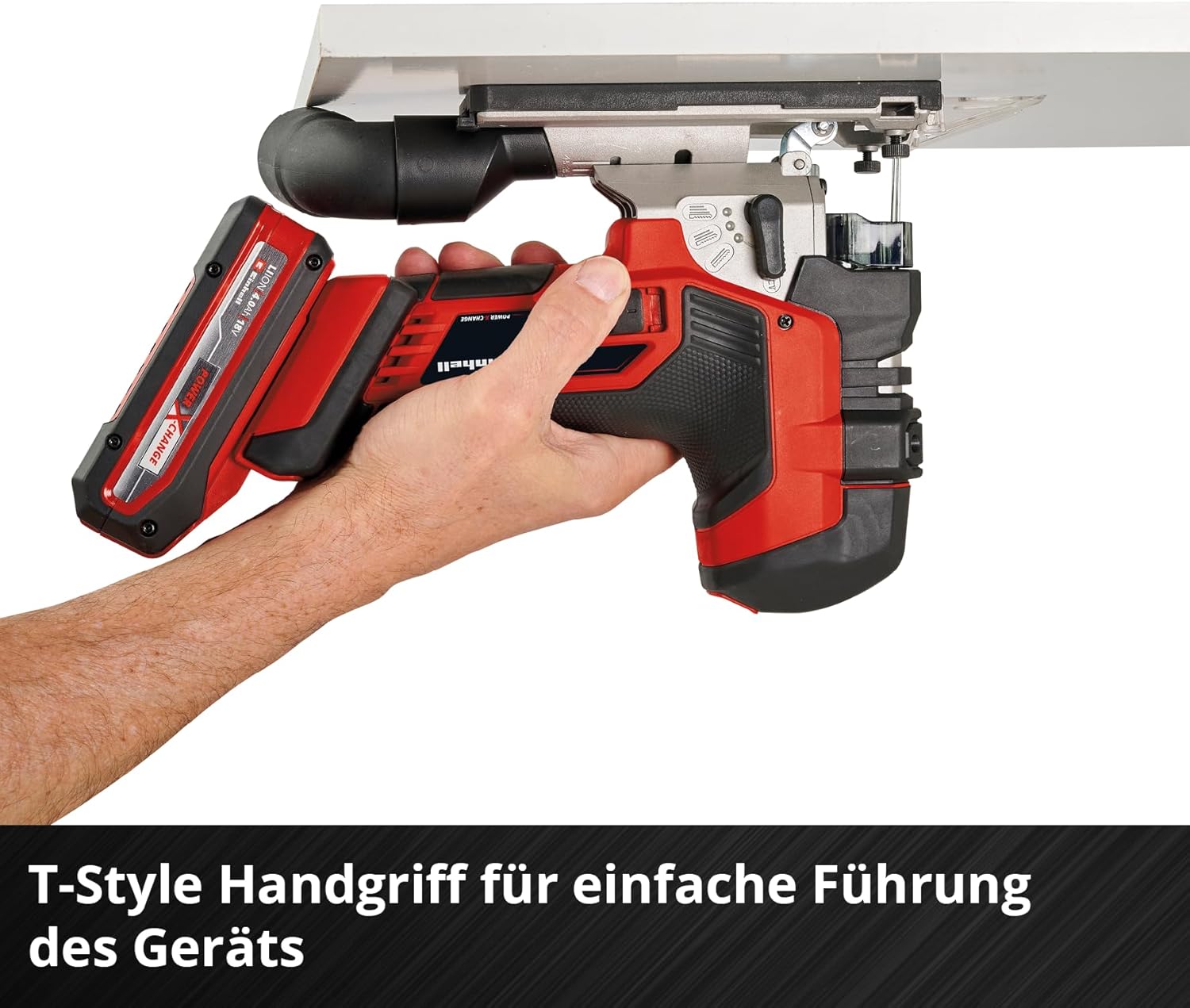

Image 5.2: A hand gripping the T-style handle of the jigsaw, illustrating the ergonomic design that allows for comfortable and controlled operation, especially when cutting from underneath.
5.5. LED Light and Cut Line Indicator
The integrated LED light illuminates the cutting area, and the cut line indicator helps maintain a straight and accurate cutting path, improving visibility and precision.
Image 5.3: The jigsaw in operation, demonstrating the effectiveness of the integrated LED light for illuminating the cutting line and the dust blow-off function for keeping the work area clear.
5.6. Workpiece Protection
The jigsaw includes a plastic insert on the sole plate to prevent scratches and marks on delicate workpieces.
ภาพที่ 5.4: ภาพระยะใกล้ view of the jigsaw's sole plate with a plastic insert, designed to protect the workpiece surface from scratches during operation.
6. การบำรุงรักษา
Regular maintenance ensures the longevity and optimal performance of your jigsaw:
- การทำความสะอาด: หลังการใช้งานทุกครั้ง ให้ทำความสะอาดตัวเครื่องด้วยผ้าเนื้อนุ่มและแห้งamp ผ้า. ห้ามใช้น้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน รักษาช่องระบายอากาศให้ปราศจากฝุ่นและสิ่งสกปรก
- การดูแลใบมีด: Replace dull or damaged saw blades immediately. Store blades properly to prevent damage.
- การหล่อลื่น: ชิ้นส่วนภายในของเครื่องมือได้รับการหล่อลื่นมาจากโรงงานแล้ว และโดยทั่วไปไม่จำเป็นต้องหล่อลื่นเพิ่มเติม
- พื้นที่จัดเก็บ: Store the jigsaw in a dry, secure place, out of reach of children. Remove the battery pack before storage.
7 การแก้ไขปัญหา
โปรดดูตารางด้านล่างเพื่อดูปัญหาทั่วไปและวิธีแก้ไข:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เครื่องมือไม่เริ่มทำงาน | Battery not charged or inserted correctly | Charge battery; ensure battery is fully inserted |
| ประสิทธิภาพการตัดต่ำ | Dull or incorrect blade; incorrect speed/pendulum setting | Replace blade; select appropriate blade for material; adjust speed/pendulum setting |
| แรงสั่นสะเทือนมากเกินไป | ใบมีดหลวม ใบมีดเสียหาย ชิ้นส่วนสึกหรอ | Check blade seating; replace blade; contact service center |
| ความร้อนสูงเกินไป | Overload; blocked ventilation slots | Reduce load; clear ventilation slots; allow tool to cool down |
8. ข้อมูลจำเพาะทางเทคนิค
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขรุ่น | 4321265 |
| ขนาดสินค้า | 24.4 x 7.1 x 18.2 ซม. |
| น้ำหนักผลิตภัณฑ์ | 1.96 กิโลกรัม |
| แหล่งพลังงาน | ใช้พลังงานจากแบตเตอรี่ (แบตเตอรี่ 18V Power X-Change) |
| ความลึกในการตัดสูงสุด (ไม้) | 135 มม. |
| ความลึกในการตัดสูงสุด (เหล็ก) | 10 มม. |
| ความสูงของโรคหลอดเลือดสมอง | 26 มม. |
| Bevel Cut Angle | สูงถึง 45° |
| ประเภทมอเตอร์ | ไร้แปรงถ่าน |
| วัสดุใบมีด | Steel (for wood cutting) |
| การรับรอง | CE |
8.1. Max. Cutting Performance per Battery Charge (19mm Chipboard)
Image 8.1: Chart illustrating the approximate maximum cutting performance in 19mm chipboard for various Einhell Power X-Change battery capacities.
9. การรับประกันและการสนับสนุน
Einhell offers a 3-year warranty on Power X-Change batteries and tools upon online registration. To activate the extended warranty, you must register your Einhell product on their official website within 30 days of purchase. This commitment reflects Einhell's confidence in the quality and durability of their products.
For technical support, spare parts, or warranty claims, please visit the official Einhell website or contact their customer service department. Keep your proof of purchase handy for all inquiries.
10. The Power X-Change System
The Einhell Power X-Change system represents a new era of cordless freedom. It allows you to use the same battery and charger for over 300 different tools across various categories, including gardening, workshop, and household applications. This system offers significant cost savings and convenience, as you only need to invest in batteries and chargers once.
Image 10.1: A visual representation of the extensive Einhell Power X-Change family, showcasing the wide range of compatible tools that can be powered by the same battery system.
ภาพที่ 10.2: ระเบิด view of an Einhell Power X-Change battery, illustrating its internal components and robust construction designed for performance and durability.
