1. บทนำ
This manual provides essential information for the safe and effective installation, operation, and maintenance of the XIBANY GV2-PM21C Three-Phase Motor Circuit Breaker. Please read this manual thoroughly before attempting any installation or operation to ensure proper function and safety.
The GV2-PM21C is designed to protect three-phase motors against overloads, short circuits, and phase failures. It features a thermal-magnetic trip unit and a rotary knob for control.
2. ข้อมูลด้านความปลอดภัย
คำเตือน: อันตรายจากไฟฟ้าช็อต การติดตั้งและบำรุงรักษาควรดำเนินการโดยบุคลากรผู้เชี่ยวชาญเท่านั้น
- ควรตัดกระแสไฟก่อนทำการซ่อมแซมหรือดัดแปลงอุปกรณ์ที่เชื่อมต่ออยู่เสมอ
- ตรวจสอบให้แน่ใจว่าอุปกรณ์ไฟฟ้าทุกชิ้นมีการต่อสายดินอย่างถูกต้อง
- Verify that the circuit breaker's ratings match the motor and supply specifications.
- ห้ามใช้งานเบรกเกอร์วงจรหากพบว่าชำรุดเสียหาย
- ปฏิบัติตามกฎและข้อบังคับด้านไฟฟ้าทั้งในระดับท้องถิ่นและระดับชาติ
3. สินค้าหมดview
The XIBANY GV2-PM21C is a compact motor circuit breaker designed for industrial applications. Key features include a rotary operating handle, thermal and magnetic trip indicators, and clearly marked terminals.
รูปที่ 3.1 : ด้านหน้า View of GV2-PM21C. This image displays the front of the motor circuit breaker, showing the rotary knob for operation, the 'TRIP' indicator, the 'TEST' button, and the main power terminals (1L1, 3L2, 5L3 at the top; 2T1, 4T2, 6T3 at the bottom).
รูปที่ 3.2: มุม View with Specifications. นี้ view shows the circuit breaker from an angle, highlighting the side label which contains detailed technical specifications such as rated voltage, current range, breaking capacity, and compliance standards.
รูปที่ 3.3: ด้านข้าง View. This image provides a side perspective of the circuit breaker, illustrating its compact design and potential mounting features.

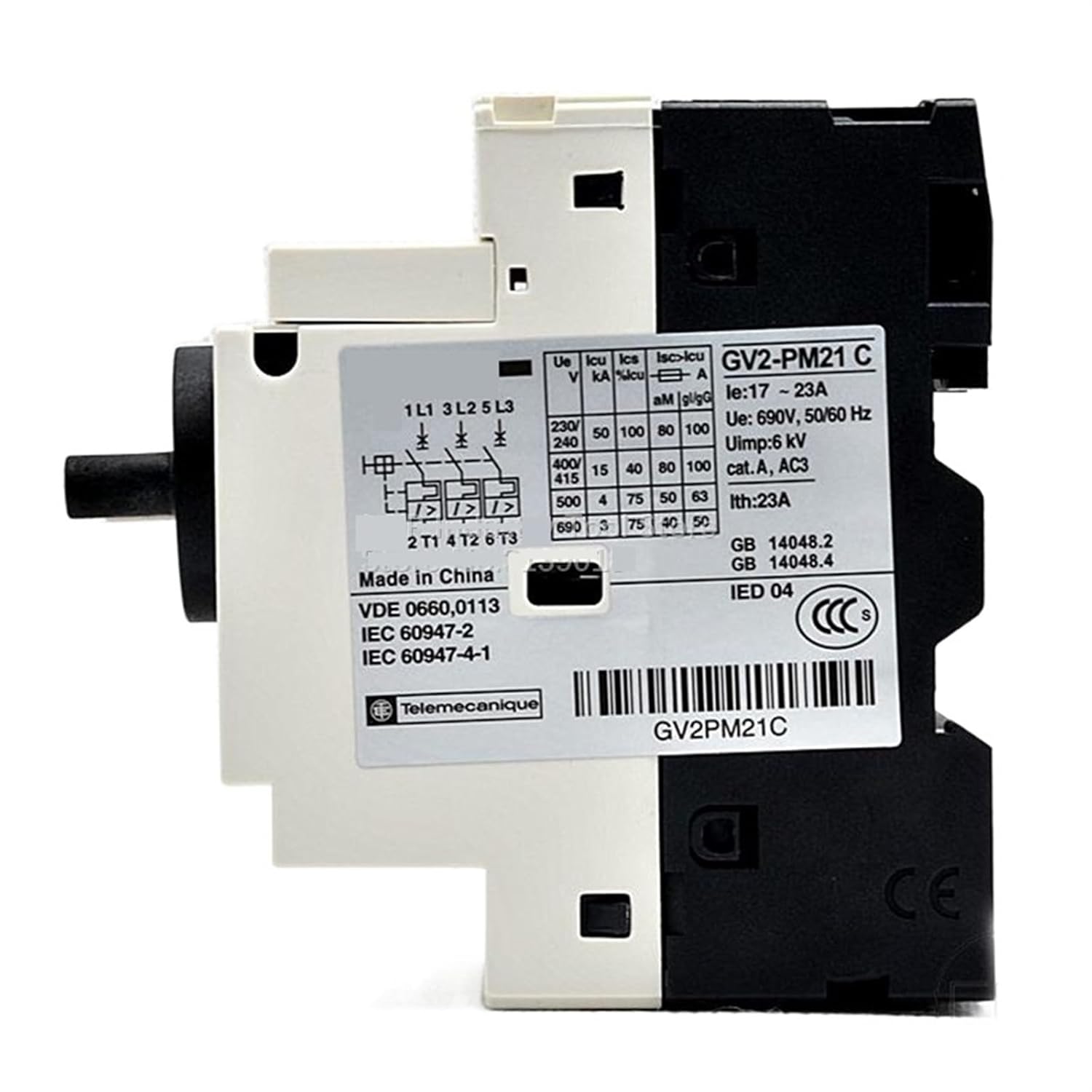

Figure 3.4: Detailed Technical Label. A close-up of the technical label on the side of the breaker, clearly showing the electrical ratings, such as the current adjustment range (Ie: 17-23A), rated operational voltage (Ue: 690V, 50/60Hz), impulse withstand voltage (Uimp: 6kV), and various breaking capacities (Ics, Icu) at different voltagใช่
4. ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า |
|---|---|
| แบบอย่าง | GV2-PM21C |
| Current Adjustment Range (Ie) | 17 - 23 A |
| จัดอันดับการดำเนินงานVoltagอี (เอ่อ) | ไฟฟ้ากระแสสลับ 690 โวลต์ 50/60 เฮิร์ต |
| จัดอันดับแรงกระตุ้นต้านทานVoltagอี (Uimp) | 6 กิโลโวลต์ |
| จัดอันดับความร้อนปัจจุบัน (Ith) | 23 ก |
| เสา | 3P |
| พิมพ์ | ประเภทลูกบิด |
| การปฏิบัติตามมาตรฐาน | VDE 0660.0113, IEC 60947-2, IEC 60947-4-1, GB 14048.2, GB 14048.4 |
| ผู้ผลิต | ซีบานี |
5. การตั้งค่าและการติดตั้ง
การติดตั้งต้องดำเนินการโดยช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม โดยเป็นไปตามข้อกำหนดและมาตรฐานทางไฟฟ้าที่เกี่ยวข้องทั้งหมด
5.1 การติดตั้ง
- Ensure the mounting surface is stable and free from vibrations.
- Mount the circuit breaker vertically on a DIN rail or using screws through the designated mounting holes.
- Allow adequate clearance around the breaker for ventilation and wiring.
5.2 การเดินสายไฟ
- ตัดการเชื่อมต่อแหล่งพลังงานทั้งหมด before beginning wiring.
- Connect the incoming three-phase power supply to terminals 1L1, 3L2, and 5L3.
- Connect the motor load to terminals 2T1, 4T2, and 6T3.
- ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาและปลอดภัย เพื่อป้องกันการหลวมของหน้าสัมผัสและความร้อนสูงเกินไป
- Verify correct phase sequence if required by the motor.
5.3 การตั้งค่าปัจจุบัน
- Adjust the thermal trip setting (current adjustment knob) to match the motor's full load current (FLC). The range is 17-23A.
- Refer to the motor's nameplate for its FLC.
6. คู่มือการใช้งาน
6.1 การเปิด/ปิด
- เปิด: Rotate the operating knob clockwise to the "I" (ON) position.
- วิธีปิด: Rotate the operating knob counter-clockwise to the "O" (OFF) position.
6.2 Trip Indication and Reset
- If an overload or short circuit occurs, the breaker will trip, and the "TRIP" indicator will become visible. The knob will move to an intermediate position.
- การรีเซ็ต: First, rotate the knob fully counter-clockwise to the "O" (OFF) position. Then, rotate it clockwise to the "I" (ON) position.
- Before resetting, identify and rectify the cause of the trip.
6.3 ฟังก์ชั่นการทดสอบ
- The "TEST" button allows for manual verification of the tripping mechanism.
- Press the "TEST" button to simulate an overload trip. The breaker should trip, and the "TRIP" indicator should appear.
- Reset the breaker after testing as described above.
7. การบำรุงรักษา
Regular maintenance helps ensure the longevity and reliable operation of the circuit breaker.
- การตรวจสอบเป็นระยะ: Visually inspect the breaker for any signs of damage, discoloration, or loose connections.
- การทำความสะอาด: Keep the breaker clean and free from dust and debris. Use a dry, lint-free cloth. Do not use solvents or abrasive cleaners.
- การตรวจสอบการเชื่อมต่อ: Periodically check terminal screws for tightness.
- ทดสอบฟังก์ชั่น: Perform the "TEST" function periodically (e.g., annually) to ensure the tripping mechanism is operational.
8 การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เบรกเกอร์เดินทางบ่อย | Overload, short circuit, phase imbalance, motor fault, incorrect current setting. | Check motor load, inspect wiring for short circuits, verify motor health, adjust current setting to motor FLC. |
| เบรกเกอร์ไม่รีเซ็ต | ความผิดปกติที่เกิดขึ้นอย่างต่อเนื่อง ความเสียหายภายใน | Ensure the fault is cleared. If the fault persists or the breaker is damaged, replace the unit. |
| มอเตอร์ไม่สตาร์ท | Breaker in OFF or TRIP position, no power supply, wiring error. | Check breaker position, verify power supply, inspect wiring connections. |
If troubleshooting steps do not resolve the issue, contact qualified technical support.
9. ข้อมูลการรับประกัน
Warranty terms and conditions for the XIBANY GV2-PM21C Motor Circuit Breaker are provided by the seller or manufacturer at the time of purchase. Please retain your proof of purchase for warranty claims. For specific details, refer to the documentation included with your product or contact your point of purchase.
10. การสนับสนุนด้านเทคนิค
For technical assistance, questions regarding installation, operation, or troubleshooting that are not covered in this manual, please contact the seller or XIBANY customer support. Have your product model number (GV2-PM21C) and purchase information ready when contacting support.
You may also refer to the manufacturer's official website for additional resources or updated documentation.
