คู่มือผู้ใช้เครื่องรับพัดลมเพดาน Anderic FAN30R

การแนะนำ

This manual provides detailed instructions for the installation, operation, and maintenance of the Anderic FAN30R Ceiling Fan Receiver. The FAN30R is designed to enhance the functionality of compatible Harbor Breeze Ceiling Fans, specifically those requiring the U-shaped FAN-30R receiver, and integrates seamlessly with the Harbor Breeze FAN35T Remote Control (not included).

หมายเหตุสำคัญ: The Anderic FAN30R Receiver is not a replacement for Dawnsun FD30-H02R (FD30H02R), FD40-H02R (FD40H02R), or FD40-H03R receiver models. Please verify your existing receiver model before installation.

ข้อมูลด้านความปลอดภัย

ปฏิบัติตามข้อควรระวังด้านความปลอดภัยต่อไปนี้เสมอเพื่อป้องกันการบาดเจ็บหรือความเสียหายต่อผลิตภัณฑ์:

• การตัดการเชื่อมต่อไฟฟ้า: Always disconnect power to the ceiling fan circuit breaker before installing, servicing, or cleaning the receiver. Failure to do so may result in electric shock or serious injury.
• ช่างไฟฟ้าที่มีคุณสมบัติ: Installation should be performed by a qualified electrician or a person with experience in electrical wiring to ensure proper and safe installation.
• เล่มที่tagความเข้ากันได้: Ensure the receiver's voltage rating (120V/60Hz) matches your electrical supply.
• ขีด จำกัด โหลด: Do not exceed the maximum load limits for the receiver: Max. downlight tungsten 240 watts or max. ballast 240 VA non-dimmer. Max motor 1A for ceiling fan only.
• การเดินสายไฟที่ถูกต้อง: ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายไฟทั้งหมดมีความปลอดภัยและมีฉนวนหุ้มอย่างเหมาะสม
• สภาพแวดล้อม : Do not expose the receiver to moisture or extreme temperatures. Intended for indoor use only.

เนื้อหาแพ็คเกจ

The Anderic FAN30R Ceiling Fan Receiver package typically includes:

• Anderic FAN30R Ceiling Fan Receiver (1 unit)
• คู่มือการใช้งาน (เอกสารนี้)

Note: The FAN35T Remote Control is not included and must be purchased separately.

การติดตั้งและการตั้งค่า

Follow these steps to install the Anderic FAN30R receiver into your compatible Harbor Breeze ceiling fan:

1. ตัดการเชื่อมต่อไฟฟ้า: Before beginning, turn off the power to the ceiling fan at the circuit breaker. Verify that the power is off by attempting to operate the fan or light.
2. Access Fan Canopy: Carefully lower the ceiling fan canopy to expose the wiring compartment.
3. Remove Old Receiver (if applicable): If replacing an existing receiver, carefully disconnect all wires from the old receiver and remove it. Note the wiring configuration for reference.
4. ติดตั้งเครื่องรับสัญญาณใหม่: Insert the Anderic FAN30R receiver into the fan's mounting bracket or canopy. The U-shaped design is specifically made to fit certain Harbor Breeze models.
5. การต่อสายไฟ: Connect the wires from the ceiling fan and house wiring to the FAN30R receiver according to the fan's wiring diagram and the receiver's labels. Ensure all connections are secure and insulated with wire nuts.


   ภาพ: ด้านบน view of the Anderic FAN30R receiver, showing the U-shaped body and the multi-colored wiring harness extending from one end. This view highlights the overall form factor and the connection points.


   ภาพ: ด้านมุม view of the Anderic FAN30R receiver, providing a clearer look at the wire connections and the ventilation slots on the side of the unit. The brown antenna wire is also visible.



   ภาพ: ด้านข้างแบบซูมใกล้ๆ view of the Anderic FAN30R receiver, emphasizing the compact thickness and the arrangement of the connected wires. This perspective helps in understanding how the unit fits into tight spaces.

6. หลังคากันสาดที่ปลอดภัย: Once wiring is complete and secure, carefully push the wires back into the canopy and reattach the canopy to the ceiling fan mounting bracket.
7. คืนค่าพลัง: เปิดไฟที่เบรกเกอร์อีกครั้ง

คำแนะนำการใช้งาน

Pairing with Remote Control (FAN35T)

To ensure proper functionality, the Anderic FAN30R receiver must be paired with your Harbor Breeze FAN35T remote control. Follow these steps:

1. เปิดเครื่อง: Ensure the receiver is installed and power is supplied to the ceiling fan circuit.
2. Access Pairing Button: Locate the pairing button inside the battery compartment of your FAN35T remote control. You may need to remove the battery cover.
3. เริ่มการจับคู่: Press and hold the pairing button on the remote control for approximately 5 seconds.
4. การยืนยัน: The lights on your ceiling fan will blink twice to confirm that the pairing process was successful.

Once paired, you can use the FAN35T remote control to operate your ceiling fan's speed (3-speed functionality) and light functions.

การซ่อมบำรุง

The Anderic FAN30R receiver requires minimal maintenance. To ensure optimal performance and longevity:

• การทำความสะอาด: If necessary, gently wipe the exterior of the receiver with a dry, soft cloth. Do not use liquid cleaners or solvents.
• วงจรกำลัง: If the fan or receiver is unresponsive, try turning off the power at the circuit breaker for a few minutes, then restore power. This can sometimes reset the unit.
• หลีกเลี่ยงความชื้น: Keep the receiver dry and away from any sources of moisture.

การแก้ไขปัญหา

ข้อมูลจำเพาะ

ภาพ: มุมทางเลือก view of the Anderic FAN30R receiver, showing the overall shape and the wire connections from a different perspective, useful for understanding its physical integration.

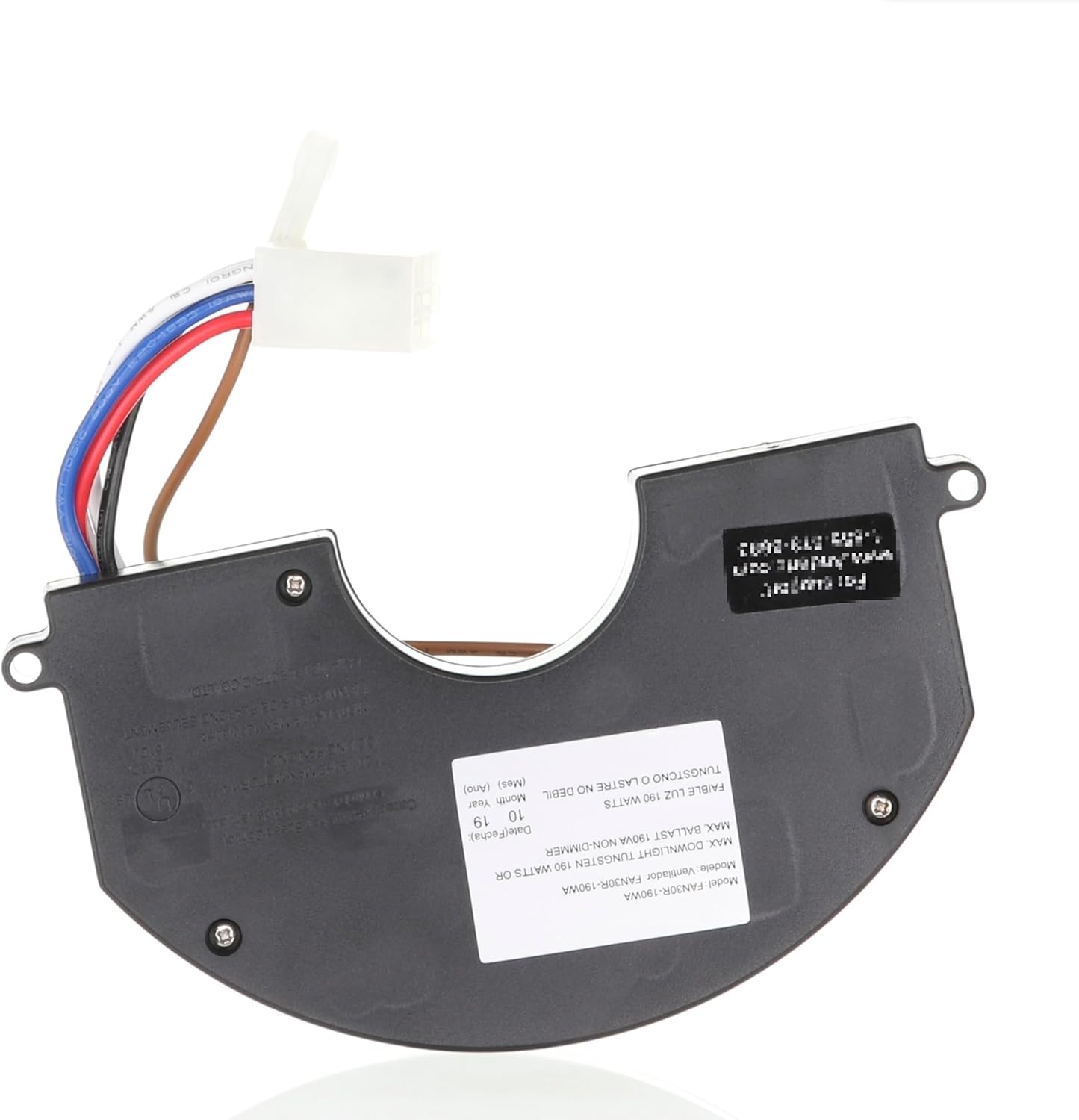

ภาพ: ด้านล่าง view of the Anderic FAN30R receiver, featuring a label with detailed specifications such as model number, wattage limits, and electrical ratings. This provides critical technical information directly from the unit.

การรับประกันและการสนับสนุน

For warranty information or technical support regarding your Anderic FAN30R Ceiling Fan Receiver, please contact Anderic customer service directly. Refer to the product packaging or the official Anderic webเว็บไซต์สำหรับรายละเอียดการติดต่อล่าสุด

ผู้ผลิต: บริษัท แดนส์ อิเล็กทรอนิกส์ อีทซี อิงค์

หมายเลขประจำตัวการค้าสากล (GTIN): 00191713242310
