1. บทนำ
This manual provides comprehensive instructions for the Alpine S2-A120M S-Series Class-D Mono Subwoofer Amplifier and the Alpine RUX-KNOB.2 Remote Bass Knob. It covers essential information regarding product features, proper setup, operational guidelines, maintenance procedures, troubleshooting common issues, and detailed technical specifications. Please read this manual thoroughly before installation and operation to ensure correct usage and optimal performance.
2. สินค้าหมดview
2.1. คุณสมบัติหลัก
- S2-A120M Ampเครื่องฟอก: Class-D Mono Subwoofer Amplifier with 1200W RMS power output at 1 or 2 Ohms.
- Features Alpine's Class D Amplifier Circuitry.
- Designed with a two-sided terminal layout for efficient wiring.
- Includes built-in selectable and adjustable crossovers.
- Compatible with optional remote bass knobs (RUX-KNOB.2 or RUX-H01).
- RUX-KNOB.2 Remote Bass Knob: Allows for convenient adjustment of amplifier bass gain from within the vehicle cabin.
- รองรับหลาย amplifier control with telephone cord adapters.
2.2 ส่วนประกอบ
The product bundle includes the Alpine S2-A120M Mono Subwoofer Amplifier and the Alpine RUX-KNOB.2 Remote Bass Knob.

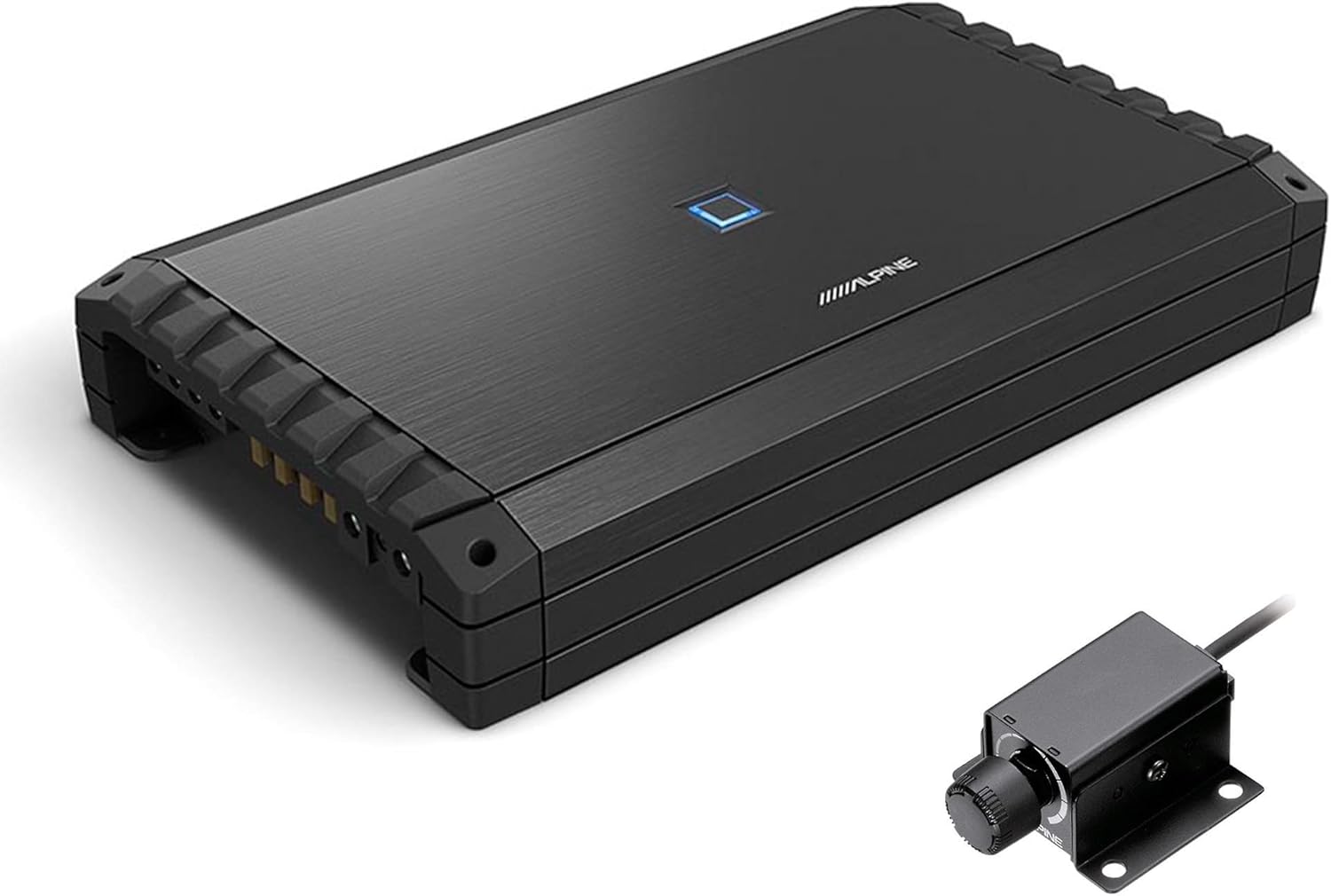

รูปที่ 1: ซับวูฟเฟอร์โมโน Alpine S2-A120M ซีรีส์ S Amplifier and RUX-KNOB.2 Remote Bass Knob. This image displays the amplifier unit and the separate remote bass knob.
รูปที่ 2: สูงสุด view of the Alpine S2-A120M Amplifier. The top panel features the Alpine logo and a central indicator light.
รูปที่ 3: ภาพระยะใกล้ view of the Alpine RUX-KNOB.2 Remote Bass Knob. This image highlights the control knob and its mounting bracket.
3. การตั้งค่าและการติดตั้ง
การติดตั้งที่ถูกต้องเป็นสิ่งสำคัญต่อประสิทธิภาพและอายุการใช้งานยาวนานของคุณ amplifier. It is recommended that installation be performed by a qualified professional.
3.1. Ampตำแหน่งลิไฟเออร์
- Choose a location that is dry, well-ventilated, and protected from direct sunlight or excessive heat.
- ตรวจสอบให้แน่ใจว่ามีพื้นที่ว่างรอบๆ อย่างเพียงพอ ampไลไฟเออร์เพื่อการกระจายความร้อนที่เหมาะสม
- ติดตั้ง amplifier securely to prevent movement during vehicle operation.
3.2. การเชื่อมต่อสายไฟ
The S2-A120M amplifier features a two-sided terminal layout for organized wiring.
รูปที่ 4: Rear panel connections of the Alpine S2-A120M Ampเครื่องฟอก นี้ view shows the power supply terminals (BATT, REM, GND) and speaker output terminals (SPK OUT).
- การเชื่อมต่อไฟฟ้า: Connect the main power cable from the vehicle battery to the แบต terminal. Ensure an appropriate fuse is installed close to the battery.
- การต่อสายดิน: เชื่อมต่อสายดินขนาดสั้นและหนาจาก ก.ย.ด. terminal to a clean, unpainted metal surface on the vehicle chassis.
- เปิดเครื่องระยะไกล: Connect a remote turn-on wire from your head unit to the รีเอ็ม terminal. This wire signals the ampเครื่องขยายเสียงที่สามารถเปิดและปิดพร้อมกับระบบเสียงของคุณได้
- อินพุตเสียง: เชื่อมต่อสาย RCA จากช่องต่อซับวูฟเฟอร์ของเครื่องเล่นในรถยนต์เข้ากับ... amplifier's input jacks (not explicitly shown in the provided image, but standard for ampลิตเตอร์)
- เอาท์พุตลำโพง: เชื่อมต่อซับวูฟเฟอร์ของคุณเข้ากับ SPK ออก terminals. Observe correct polarity (+ to + and - to -).
3.3. RUX-KNOB.2 Installation
The RUX-KNOB.2 remote bass knob connects to the amplifier via a telephone cord adapter. Install the knob in a convenient location within the vehicle cabin for easy access.
- Mount the RUX-KNOB.2 using the provided bracket and screws.
- Connect the telephone cord from the RUX-KNOB.2 to the designated remote bass knob port on the S2-A120M ampชีวิต.
4. คู่มือการใช้งาน
4.1. การเพิ่มพลังครั้งแรก
- After all connections are made, turn on your vehicle's ignition and audio system.
- การ ampไฟแสดงสถานะการทำงานของเครื่องขยายเสียงควรจะสว่างขึ้น
4.2. การปรับกำไร
The gain control on the amplifier matches the output voltage of your head unit to the amplifier's input. Set the gain carefully to avoid distortion.
- เริ่มต้นด้วยการ amplifier gain set to minimum.
- Play a familiar music track with strong bass content.
- Slowly increase the head unit volume until it reaches about 75-80% of its maximum.
- ค่อยๆเพิ่มระดับขึ้น amplifier gain until you hear slight distortion, then back off slightly.
4.3. การตั้งค่าครอสโอเวอร์
The S2-A120M features built-in selectable and adjustable crossovers to filter frequencies sent to your subwoofer.
- Adjust the low-pass filter (LPF) to send only low frequencies to the subwoofer. A common starting point is 80-100 Hz.
- Refer to your subwoofer's specifications for recommended crossover points.
4.4. Using the RUX-KNOB.2 Remote Bass Knob
The RUX-KNOB.2 allows for real-time adjustment of the subwoofer's bass level from the driver's seat.
- Rotate the knob clockwise to increase bass output.
- Rotate the knob counter-clockwise to decrease bass output.
- This knob provides fine-tuning of the bass level without needing to access the amplifier โดยตรง
5. การบำรุงรักษา
Regular maintenance helps ensure the longevity and optimal performance of your Alpine amplifier and bass knob.
- การทำความสะอาด: เช็ดทำความสะอาดเป็นระยะ amplifier and bass knob with a soft, dry cloth to remove dust and debris. Avoid using harsh chemicals or abrasive cleaners.
- ตรวจสอบการเชื่อมต่อ: Annually, inspect all wiring connections (power, ground, remote, RCA, speaker) to ensure they are secure and free from corrosion. Loose connections can lead to performance issues or damage.
- การระบายอากาศ : ให้แน่ใจว่า amplifier's cooling fins are not obstructed to allow for proper heat dissipation.
6 การแก้ไขปัญหา
If you encounter issues with your Alpine amplifier, refer to the following troubleshooting guide before seeking professional assistance.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีไฟฟ้า / Ampไฟแสดงสถานะไม่เปิด |
|
|
| ไม่มีเสียงออก |
|
|
| เสียงผิดเพี้ยน |
|
|
| RUX-KNOB.2 Not Functioning |
|
|
7. ข้อมูลจำเพาะ
7.1. Alpine S2-A120M Ampชีวิต
- Power Output (14.4V, <0.1% THD+N):
- 600W x 1 @ 4Ω
- 1200W x 1 @ 2Ω
- 1200W x 1 @ 1Ω
- อัตราส่วนสัญญาณต่อเสียงรบกวน (อัตราส่วน S/N): มากกว่า 85 เดซิเบล
- การตอบสนองความถี่: 20เฮิรตซ์ – 400เฮิรตซ์
- Dampอิงปัจจัย: มากกว่า 750
- ขนาด (กว้าง x สูง x ลึก): 13.1” x 2.25” x 8.25” (33.27 ซม. x 5.72 ซม. x 20.96 ซม.)
- น้ำหนัก: Approximately 8 lbs, 11 oz (3.94 kg)
7.2. Alpine RUX-KNOB.2 Remote Bass Knob
- การทำงาน: Remote bass gain adjustment for compatible Alpine ampลิตเตอร์
- ความเข้ากันได้: Designed for use with S2-A120M and other compatible Alpine amplifiers (e.g., MRX-M50, MRX-M100, MRX-V60, PDX-M12, PDX-M6).
- การเชื่อมต่อ: Via telephone cord adapter.
8. การรับประกันและการสนับสนุน
สำหรับข้อมูลการรับประกันและการสนับสนุนทางเทคนิค โปรดดูที่เว็บไซต์อย่างเป็นทางการของ Alpine website or contact Alpine customer service directly. Keep your purchase receipt as proof of purchase for warranty claims.
Alpine Customer Support: Visit Alpine's Support Page
