1. บทนำ
Thank you for choosing the AVMATRIX Shark S6, a professional 6-channel HDMI/SDI multi-camera video mixer switcher designed for live streaming, recording, and video production. This manual provides detailed instructions on how to set up, operate, and maintain your device to ensure optimal performance and longevity. Please read this manual thoroughly before using the product.
2. สินค้าหมดview
The AVMATRIX Shark S6 is a compact yet powerful video switcher featuring a 5-inch FHD display, multiple input/output options, and advanced control capabilities for seamless live production workflows.
รูปที่ 2.1: ด้านหน้าและด้านบน view of the AVMATRIX Shark S6, showcasing the integrated 5-inch display, control buttons, and T-bar for smooth transitions.
รูปที่ 2.2: Rear panel of the AVMATRIX Shark S6, displaying various input and output ports including SDI, HDMI, LAN, USB, and audio connections.

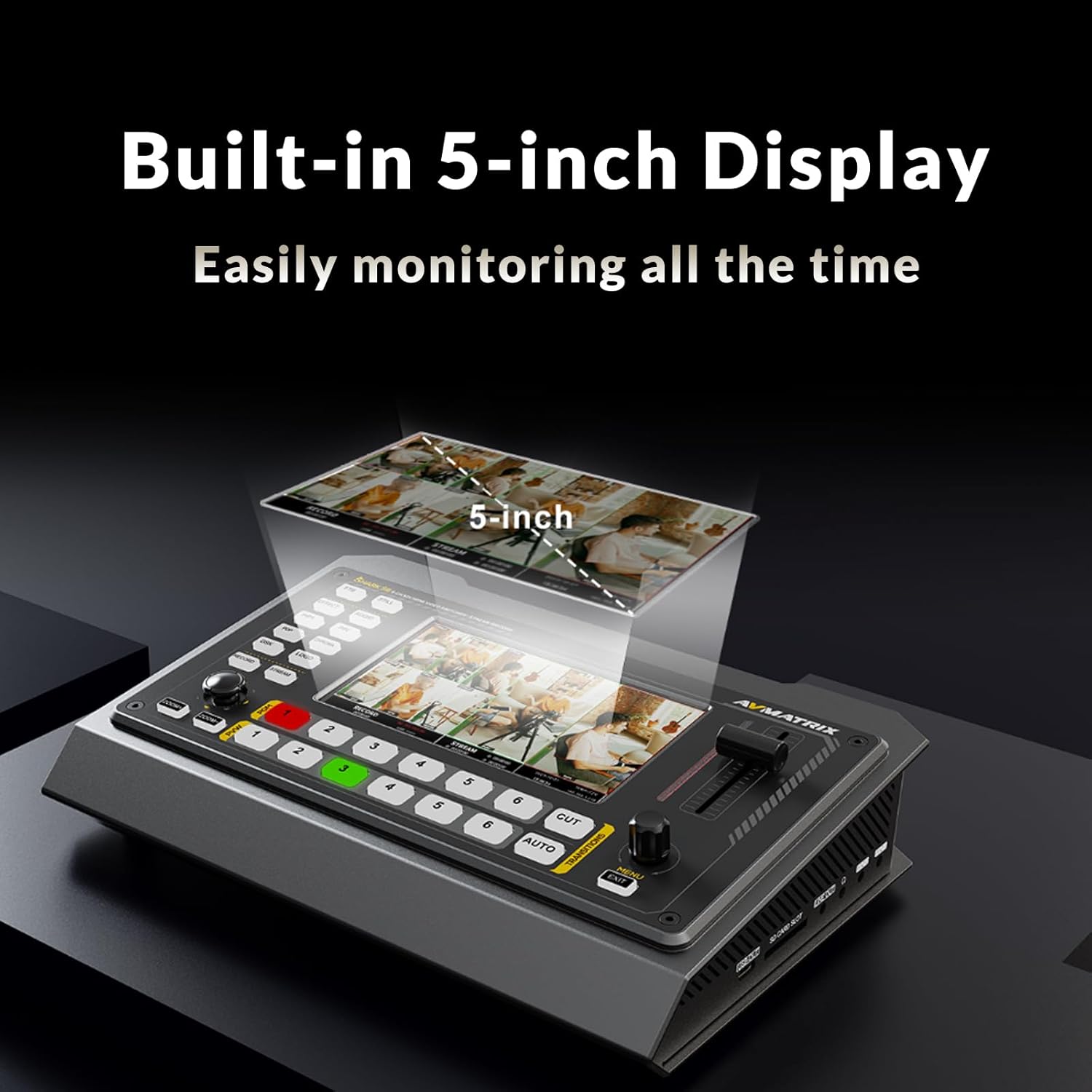

รูปที่ 2.3: ภาพระยะใกล้ view of the built-in 5-inch Full HD display on the AVMATRIX Shark S6, providing real-time monitoring of all video inputs and program output.
3. คู่มือการติดตั้ง
3.1 การแกะบรรจุภัณฑ์และการตรวจสอบ
Carefully unpack the AVMATRIX Shark S6 and all accessories. Inspect the unit for any signs of damage during transit. If any damage is found, contact your dealer immediately.
3.2 การต่อสายไฟ
Connect the provided DC 12V power adapter to the 'DC 12V' input port on the rear panel of the Shark S6. Plug the adapter into a suitable power outlet. The device will power on automatically or can be turned on using the power switch.
3.3 ช่องต่อสัญญาณวิดีโอขาเข้า
The Shark S6 features 4 SDI inputs and 2 HDMI inputs. Connect your cameras or other video sources to the corresponding input ports (SDI IN 1-4, HDMI IN 5-6) on the rear panel.
3.4 การเชื่อมต่อเอาต์พุตวิดีโอ
Connect your display monitors or recording devices to the following output ports:
- PGM Outputs: 2 SDI and 1 HDMI PGM outputs for your main program feed.
- มัลติview เอาท์พุต: 1 HDMI Multiview output for monitoring all inputs simultaneously.
- ช่องต่อ AUX: 2 SDI AUX outputs, configurable to display IN 1-6, PGM, PVW, Multiviewฯลฯ
3.5 การเชื่อมต่อเสียง
The unit supports 6 embedded audio inputs (via SDI/HDMI) and 2 external MIC inputs. Connect external microphones to the 3.5mm MIC input jacks. An earphone slot is also available for audio monitoring.
3.6 Network and USB Connections
For live streaming via Ethernet, connect an Ethernet cable to the LAN port. For USB capture, connect a USB Type-C cable to the 'USB Type-C' port. For recording to external storage, insert a USB disk into the 'USB REC' port or an SD card into the 'SD Card' slot.
4. คู่มือการใช้งาน
4.1 Basic Switching Operations
Use the numbered buttons (1-6) on the control panel to select your input sources. The 'CUT' button performs an instant cut transition, while the 'AUTO' button executes an automatic transition with a preset duration. The T-bar can be used for manual transitions.

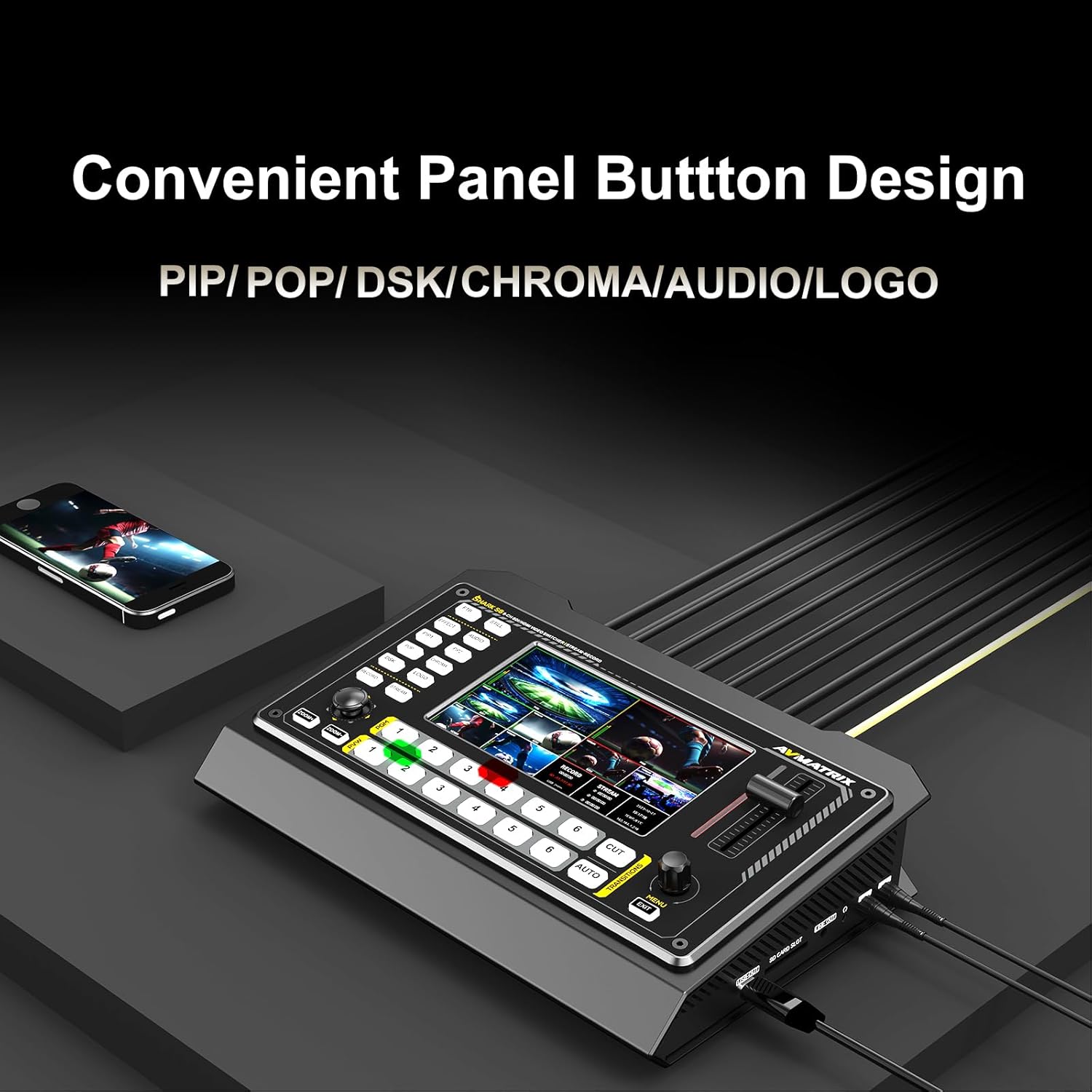

รูปที่ 4.1: The convenient panel button design of the Shark S6, allowing direct access to functions like PIP/POP, DSK, Chroma Key, Audio, and Logo insertion.
4.2 Live Streaming via Ethernet
The LAN port supports IP streaming via RTMP(S), RTSP, and SRT protocols. Configure your streaming settings through the device's menu system to connect to platforms like YouTube, Facebook, Twitch, and Skype. Ensure a stable internet connection for optimal streaming quality.
รูปที่ 4.2: Illustration of the Shark S6 connected for live streaming via Ethernet, compatible with various social media and streaming platforms.
4.3 USB Disk & SD Card Recording
Record your PGM signal directly to an SD card or USB disk. The device supports MP4/TS file formats with an encode bitrate up to 32Mbps. Insert your storage device and press the 'RECORD' button to start/stop recording. Ensure sufficient storage space and a compatible file system (FAT32/exFAT/NTFS).
4.4 USB Capture for Streaming Software
The USB Type-C port allows the Shark S6 to function as a webcam, capturing video and audio for use with various software and platforms such as OBS, vMIX, ZOOM, Teams, Skype, and VLC. It is compatible with Windows, Linux, and Mac operating systems.
4.5 Professional Audio Mixer
Utilize the integrated audio mixer to manage 6 embedded audio inputs and 2 external MIC inputs. Adjust individual audio levels and apply audio delay settings for each channel to ensure perfect audio-video synchronization.
4.6 การควบคุมกล้อง PTZ
Control PTZ (Pan-Tilt-Zoom) cameras directly from the Shark S6 via LAN and RS-232/RS-422/RS-485 connections. Supported protocols include VISCA, VISCA over IP, Pelco D/P, and ON-VIF. This feature allows for precise camera adjustments during live productions.
รูปที่ 4.3: The Shark S6's capability to control up to 6 PTZ cameras simultaneously, offering precise pan, tilt, and zoom adjustments.
4.7 FTB (Fade to Black) Function
Press the 'FTB' button to instantly fade the PGM output to a black screen. This function is useful for emergency situations or intentional blackouts during a live production.
5. การบำรุงรักษา
To ensure the longevity and optimal performance of your AVMATRIX Shark S6, follow these maintenance guidelines:
- การทำความสะอาด: Use a soft, dry cloth to clean the exterior of the unit. Do not use liquid cleaners or aerosols, as they may damage the device.
- การระบายอากาศ : Ensure that the ventilation openings are not blocked. Proper airflow is crucial to prevent overheating.
- พื้นที่จัดเก็บ: เมื่อไม่ได้ใช้งานเป็นเวลานาน ควรเก็บเครื่องไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
- อัพเดตเฟิร์มแวร์: Periodically check the AVMATRIX official webเว็บไซต์สำหรับอัปเดตเฟิร์มแวร์ การอัปเดตเฟิร์มแวร์ของอุปกรณ์ให้เป็นเวอร์ชันล่าสุดจะช่วยเพิ่มประสิทธิภาพและเพิ่มคุณสมบัติใหม่ๆ ได้
6 การแก้ไขปัญหา
This section addresses common issues you might encounter with your AVMATRIX Shark S6. If you experience a problem not listed here, please contact AVMATRIX support.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีวิดีโอเอาท์พุต | Incorrect input/output selection; Loose cable connections; Incompatible video format. | Verify PGM output is selected; Check all HDMI/SDI cable connections; Ensure input video formats are supported (refer to specifications). |
| ไม่มีเสียงออก | Audio levels too low; Incorrect audio input selected; Muted audio. | Adjust audio levels in the mixer; Confirm correct audio input source; Check if audio is muted. |
| Streaming issues (buffering, disconnection) | Unstable internet connection; Incorrect streaming settings; Network congestion. | Check network cable and internet speed; Verify RTMP/RTSP/SRT settings; Reduce streaming bitrate if necessary. |
| การบันทึกล้มเหลว | Insufficient storage space; Incompatible USB disk/SD card format; Slow write speed of storage device. | Ensure enough free space; Format USB disk/SD card to FAT32/exFAT/NTFS; Use a high-speed storage device. |
| PTZ camera not responding | Incorrect control protocol; Wrong IP address/serial settings; Loose control cable. | Verify PTZ protocol (VISCA, Pelco D/P, ON-VIF); Check IP/serial settings; Ensure control cables are securely connected. |
7. ข้อมูลจำเพาะ
Detailed technical specifications for the AVMATRIX Shark S6.
| คุณสมบัติ | รายละเอียด |
|---|---|
| ขนาดสินค้า | 9.4 x 6.2 x 1.8 นิ้ว |
| น้ำหนักสินค้า | 5.39 ปอนด์ |
| หมายเลขรุ่น | ฉลาม S6 |
| สี | สีดำ |
| อินพุตวิดีโอ | 4 x SD/HD/3G-SDI (75Ω), 2 x HDMI type-A (100Ω) |
| เอาท์พุตวิดีโอ | 2 x HD/3G-SDI PGM, 1 x HDMI type-A PGM, 1 x HDMI Multiview, 2 x 3G-SDI AUX |
| อินพุตเสียง | 6CH Embedded Audio, 2 x MIC (3.5mm Jack) |
| เอาต์พุตเสียง | 1 x Line Out, 1 x Earphone Slot |
| เอาท์พุตสตรีม | LAN (RTMP(S), RTSP, SRT) |
| ผลลัพธ์การจับภาพ | USB Type-C (UVC/UAC compatible) |
| พอร์ตสื่อ | USB Type-A, SD Card Slot |
| บิตเรตการบันทึก | 2M-32Mbps |
| การบันทึก File รูปแบบ | MP4/TS |
| การควบคุมกล้อง PTZ | LAN, RS-232/RS-422/RS-485 (VISCA, VISCA over IP, Pelco D/P, ON-VIF) |
| กำลังไฟเข้า | กระแสตรง 12 โวลต์ |
| อุปกรณ์ที่รองรับ | กล้อง |
| ประเภทสายเคเบิล | ยูเอสบี |
8. การรับประกันและการสนับสนุน
The AVMATRIX Shark S6 comes with a standard manufacturer's warranty. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official AVMATRIX website. For technical support, troubleshooting assistance, or service inquiries, please contact AVMATRIX customer support directly. You may also refer to the seller, AVMATRIX COMPANY, for purchase-related support.
แผนการคุ้มครอง: Extended protection plans may be available for purchase. Please check with your retailer for options such as 2-Year or 3-Year Protection Plans.
